Противопульная и противоосколочная защита для помещений переменного объема

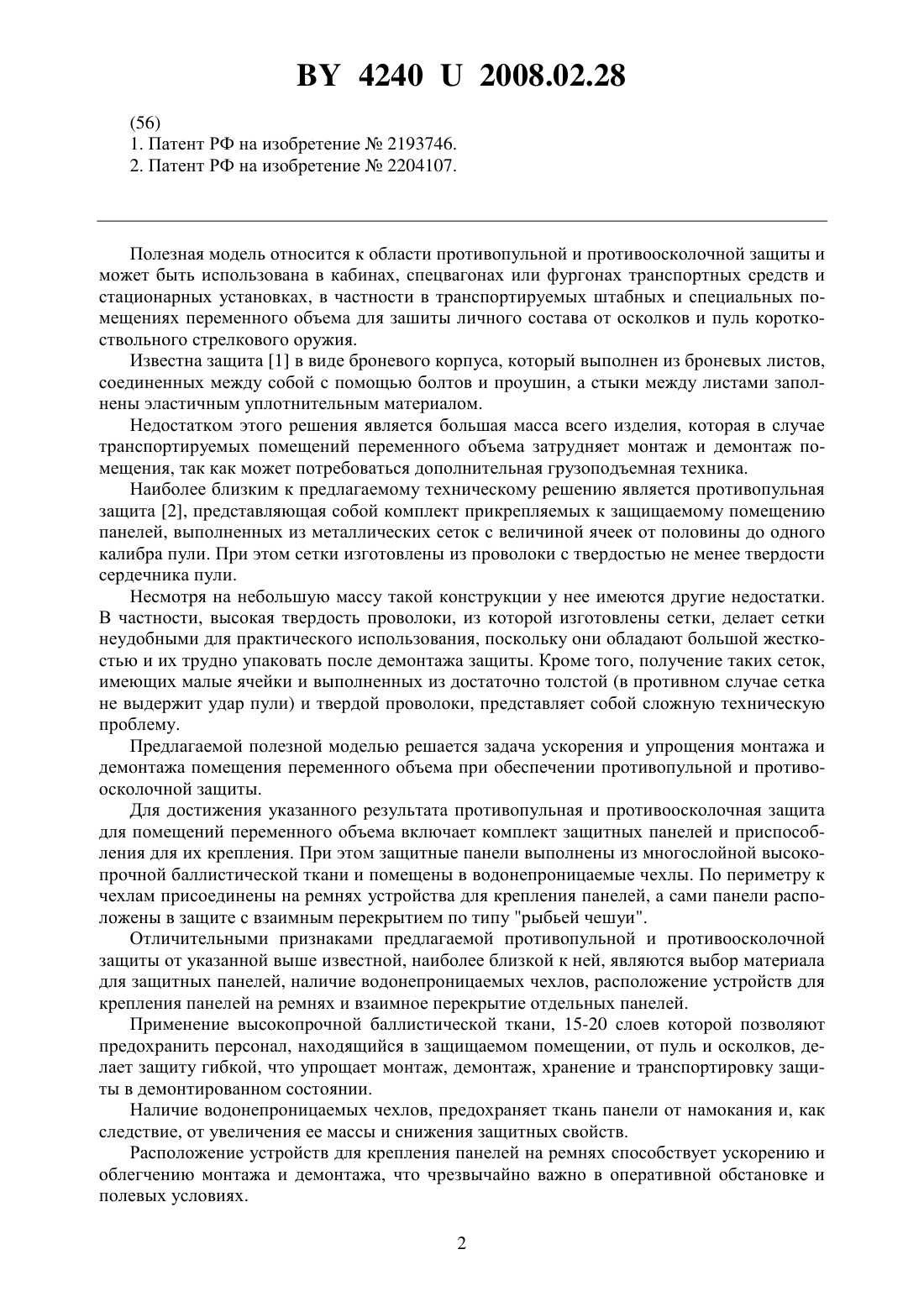

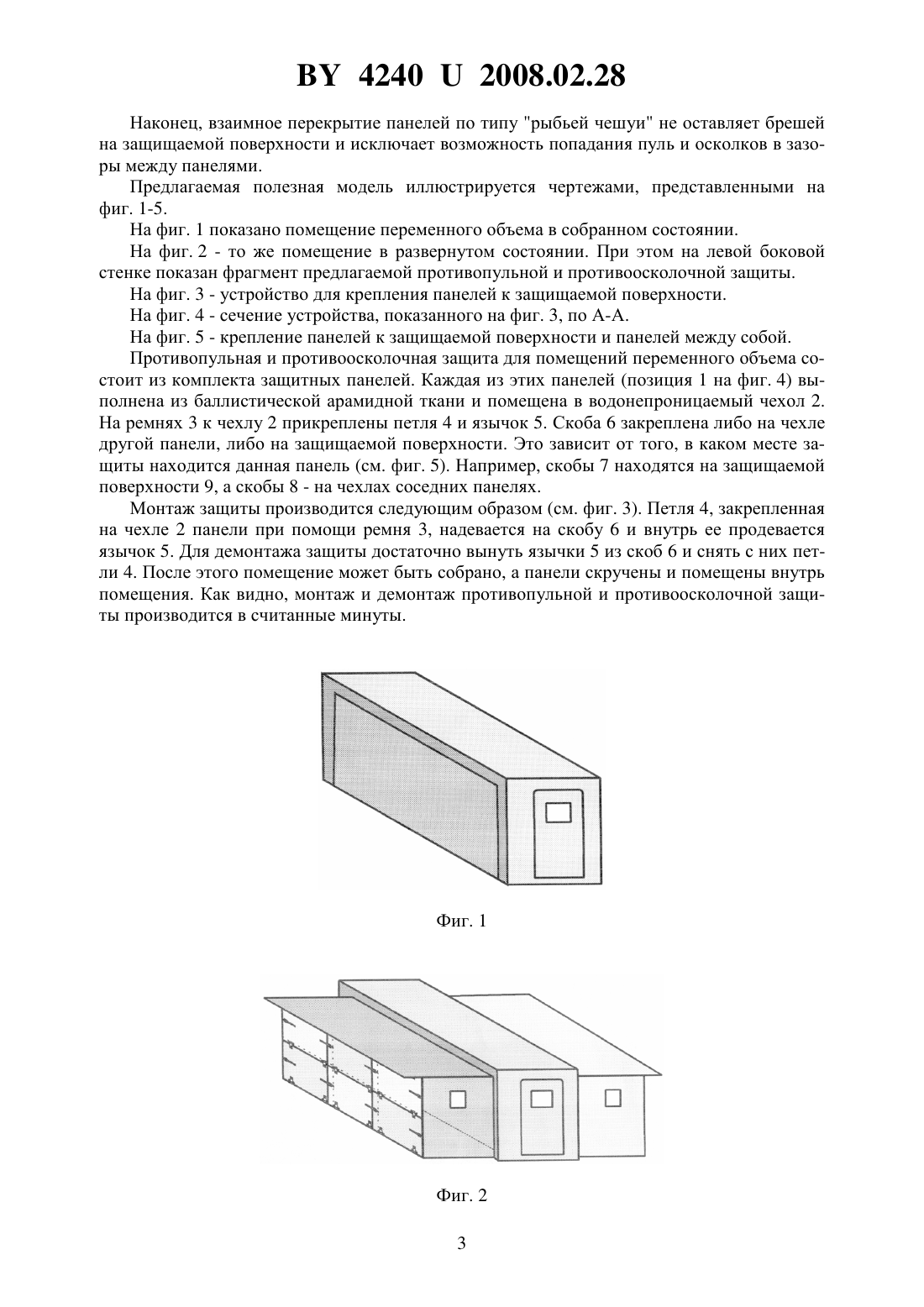

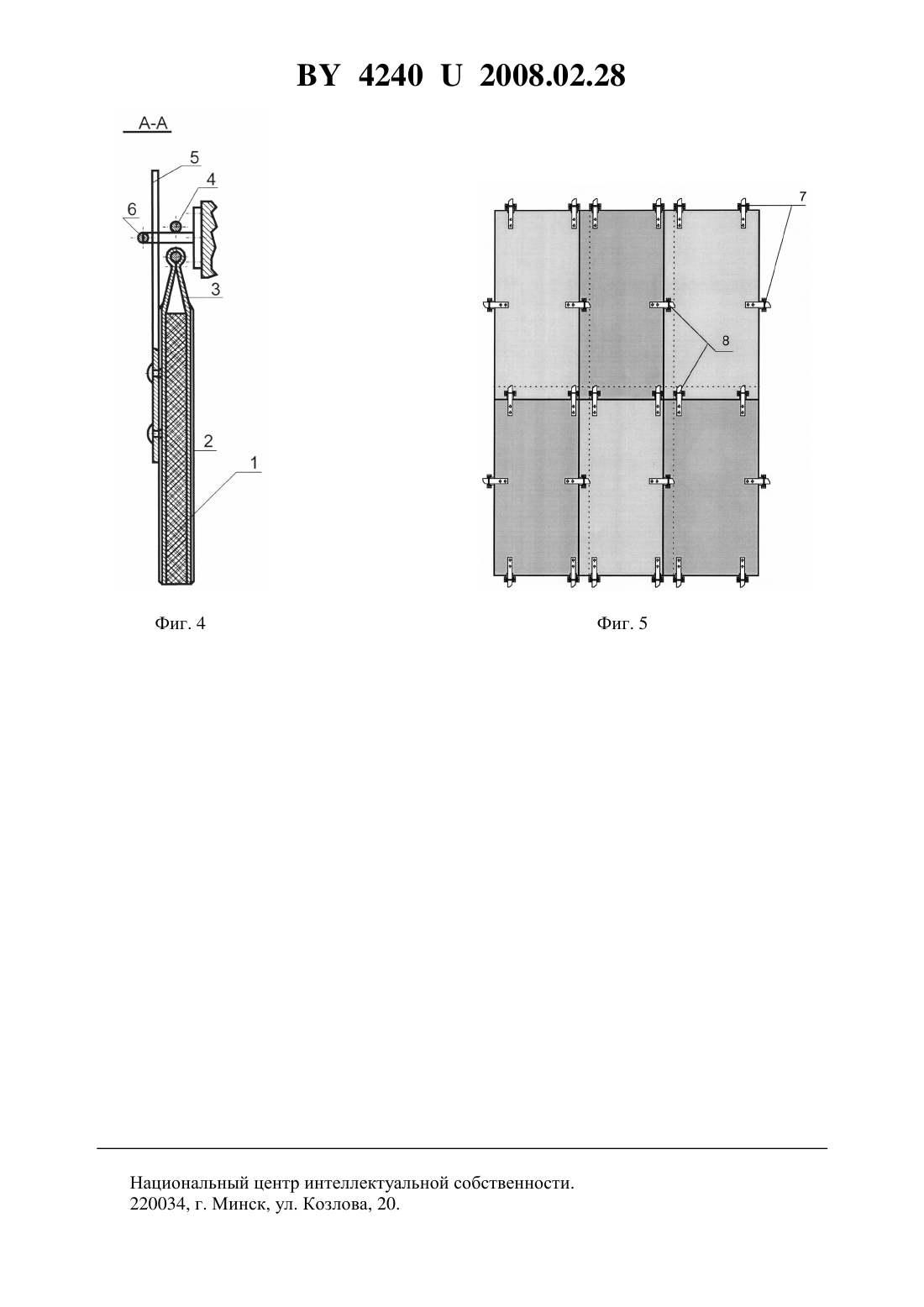

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОТИВОПУЛЬНАЯ И ПРОТИВООСКОЛОЧНАЯ ЗАЩИТА ДЛЯ ПОМЕЩЕНИЙ ПЕРЕМЕННОГО ОБЪЕМА(71) Заявитель Научно-производственное республиканское унитарное предприятие Техномаг(72) Авторы Дик Виктор Николаевич Шнатаров Эдуард Альфонсович Сиренко Сергей Викторович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Техномаг(57) Противопульная и противоосколочная защита для помещений переменного объема,включающая комплект защитных панелей и приспособления для их крепления, отличающаяся тем, что защитные панели выполнены из многослойной баллистической ткани,помещенной в водонепроницаемые чехлы, по периметру к чехлам присоединены на ремнях устройства для крепления панелей, а панели расположены в защите с взаимным перекрытием.(56) 1. Патент РФ на изобретение 2193746. 2. Патент РФ на изобретение 2204107. Полезная модель относится к области противопульной и противоосколочной защиты и может быть использована в кабинах, спецвагонах или фургонах транспортных средств и стационарных установках, в частности в транспортируемых штабных и специальных помещениях переменного объема для зашиты личного состава от осколков и пуль короткоствольного стрелкового оружия. Известна защита 1 в виде броневого корпуса, который выполнен из броневых листов,соединенных между собой с помощью болтов и проушин, а стыки между листами заполнены эластичным уплотнительным материалом. Недостатком этого решения является большая масса всего изделия, которая в случае транспортируемых помещений переменного объема затрудняет монтаж и демонтаж помещения, так как может потребоваться дополнительная грузоподъемная техника. Наиболее близким к предлагаемому техническому решению является противопульная защита 2, представляющая собой комплект прикрепляемых к защищаемому помещению панелей, выполненных из металлических сеток с величиной ячеек от половины до одного калибра пули. При этом сетки изготовлены из проволоки с твердостью не менее твердости сердечника пули. Несмотря на небольшую массу такой конструкции у нее имеются другие недостатки. В частности, высокая твердость проволоки, из которой изготовлены сетки, делает сетки неудобными для практического использования, поскольку они обладают большой жесткостью и их трудно упаковать после демонтажа защиты. Кроме того, получение таких сеток,имеющих малые ячейки и выполненных из достаточно толстой (в противном случае сетка не выдержит удар пули) и твердой проволоки, представляет собой сложную техническую проблему. Предлагаемой полезной моделью решается задача ускорения и упрощения монтажа и демонтажа помещения переменного объема при обеспечении противопульной и противоосколочной защиты. Для достижения указанного результата противопульная и противоосколочная защита для помещений переменного объема включает комплект защитных панелей и приспособления для их крепления. При этом защитные панели выполнены из многослойной высокопрочной баллистической ткани и помещены в водонепроницаемые чехлы. По периметру к чехлам присоединены на ремнях устройства для крепления панелей, а сами панели расположены в защите с взаимным перекрытием по типу рыбьей чешуи. Отличительными признаками предлагаемой противопульной и противоосколочной защиты от указанной выше известной, наиболее близкой к ней, являются выбор материала для защитных панелей, наличие водонепроницаемых чехлов, расположение устройств для крепления панелей на ремнях и взаимное перекрытие отдельных панелей. Применение высокопрочной баллистической ткани, 15-20 слоев которой позволяют предохранить персонал, находящийся в защищаемом помещении, от пуль и осколков, делает защиту гибкой, что упрощает монтаж, демонтаж, хранение и транспортировку защиты в демонтированном состоянии. Наличие водонепроницаемых чехлов, предохраняет ткань панели от намокания и, как следствие, от увеличения ее массы и снижения защитных свойств. Расположение устройств для крепления панелей на ремнях способствует ускорению и облегчению монтажа и демонтажа, что чрезвычайно важно в оперативной обстановке и полевых условиях. 2 42402008.02.28 Наконец, взаимное перекрытие панелей по типу рыбьей чешуи не оставляет брешей на защищаемой поверхности и исключает возможность попадания пуль и осколков в зазоры между панелями. Предлагаемая полезная модель иллюстрируется чертежами, представленными на фиг. 1-5. На фиг. 1 показано помещение переменного объема в собранном состоянии. На фиг. 2 - то же помещение в развернутом состоянии. При этом на левой боковой стенке показан фрагмент предлагаемой противопульной и противоосколочной защиты. На фиг. 3 - устройство для крепления панелей к защищаемой поверхности. На фиг. 4 - сечение устройства, показанного на фиг. 3, по А-А. На фиг. 5 - крепление панелей к защищаемой поверхности и панелей между собой. Противопульная и противоосколочная защита для помещений переменного объема состоит из комплекта защитных панелей. Каждая из этих панелей (позиция 1 на фиг. 4) выполнена из баллистической арамидной ткани и помещена в водонепроницаемый чехол 2. На ремнях 3 к чехлу 2 прикреплены петля 4 и язычок 5. Скоба 6 закреплена либо на чехле другой панели, либо на защищаемой поверхности. Это зависит от того, в каком месте защиты находится данная панель (см. фиг. 5). Например, скобы 7 находятся на защищаемой поверхности 9, а скобы 8 - на чехлах соседних панелях. Монтаж защиты производится следующим образом (см. фиг. 3). Петля 4, закрепленная на чехле 2 панели при помощи ремня 3, надевается на скобу 6 и внутрь ее продевается язычок 5. Для демонтажа защиты достаточно вынуть язычки 5 из скоб 6 и снять с них петли 4. После этого помещение может быть собрано, а панели скручены и помещены внутрь помещения. Как видно, монтаж и демонтаж противопульной и противоосколочной защиты производится в считанные минуты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
