Стабилограф

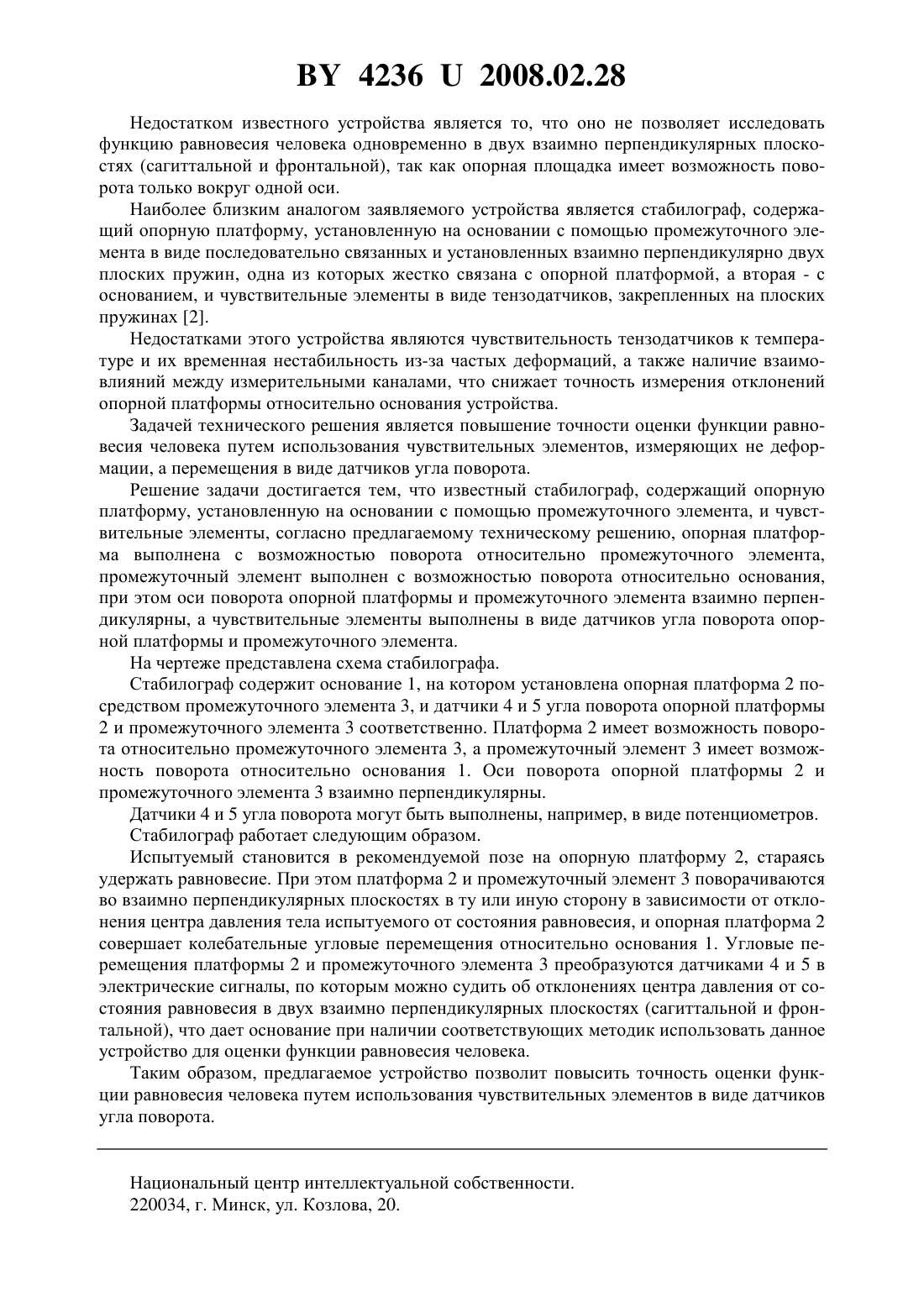

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(72) Авторы Дубовский Владимир Андреевич Яковчик Дмитрий Викторович Лазяник Александр Васильевич(73) Патентообладатель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(57) Стабилограф, содержащий опорную платформу, установленную на основании с помощью промежуточного элемента, и чувствительные элементы, отличающийся тем, что опорная платформа выполнена с возможностью поворота относительно промежуточного элемента, промежуточный элемент выполнен с возможностью поворота относительно основания, при этом оси поворота опорной платформы и промежуточного элемента взаимно перпендикулярны, а чувствительные элементы выполнены в виде датчиков угла поворота опорной платформы и промежуточного элемента. Полезная модель относится к медицине и может быть использована для диагностики и тренинга функции равновесия человека. Известно устройство для определения устойчивости равновесия человека, содержащее опорную площадку, соединенную с электродвигателем, тензодатчики и измерительную часть, включающую в себя блок измерения веса испытуемого, блок памяти, блок деления,блок измерения величины восстанавливающего момента и блок управления, соединенный с приспособлением для страховки испытуемого 1. 42362008.02.28 Недостатком известного устройства является то, что оно не позволяет исследовать функцию равновесия человека одновременно в двух взаимно перпендикулярных плоскостях (сагиттальной и фронтальной), так как опорная площадка имеет возможность поворота только вокруг одной оси. Наиболее близким аналогом заявляемого устройства является стабилограф, содержащий опорную платформу, установленную на основании с помощью промежуточного элемента в виде последовательно связанных и установленных взаимно перпендикулярно двух плоских пружин, одна из которых жестко связана с опорной платформой, а вторая - с основанием, и чувствительные элементы в виде тензодатчиков, закрепленных на плоских пружинах 2. Недостатками этого устройства являются чувствительность тензодатчиков к температуре и их временная нестабильность из-за частых деформаций, а также наличие взаимовлияний между измерительными каналами, что снижает точность измерения отклонений опорной платформы относительно основания устройства. Задачей технического решения является повышение точности оценки функции равновесия человека путем использования чувствительных элементов, измеряющих не деформации, а перемещения в виде датчиков угла поворота. Решение задачи достигается тем, что известный стабилограф, содержащий опорную платформу, установленную на основании с помощью промежуточного элемента, и чувствительные элементы, согласно предлагаемому техническому решению, опорная платформа выполнена с возможностью поворота относительно промежуточного элемента,промежуточный элемент выполнен с возможностью поворота относительно основания,при этом оси поворота опорной платформы и промежуточного элемента взаимно перпендикулярны, а чувствительные элементы выполнены в виде датчиков угла поворота опорной платформы и промежуточного элемента. На чертеже представлена схема стабилографа. Стабилограф содержит основание 1, на котором установлена опорная платформа 2 посредством промежуточного элемента 3, и датчики 4 и 5 угла поворота опорной платформы 2 и промежуточного элемента 3 соответственно. Платформа 2 имеет возможность поворота относительно промежуточного элемента 3, а промежуточный элемент 3 имеет возможность поворота относительно основания 1. Оси поворота опорной платформы 2 и промежуточного элемента 3 взаимно перпендикулярны. Датчики 4 и 5 угла поворота могут быть выполнены, например, в виде потенциометров. Стабилограф работает следующим образом. Испытуемый становится в рекомендуемой позе на опорную платформу 2, стараясь удержать равновесие. При этом платформа 2 и промежуточный элемент 3 поворачиваются во взаимно перпендикулярных плоскостях в ту или иную сторону в зависимости от отклонения центра давления тела испытуемого от состояния равновесия, и опорная платформа 2 совершает колебательные угловые перемещения относительно основания 1. Угловые перемещения платформы 2 и промежуточного элемента 3 преобразуются датчиками 4 и 5 в электрические сигналы, по которым можно судить об отклонениях центра давления от состояния равновесия в двух взаимно перпендикулярных плоскостях (сагиттальной и фронтальной), что дает основание при наличии соответствующих методик использовать данное устройство для оценки функции равновесия человека. Таким образом, предлагаемое устройство позволит повысить точность оценки функции равновесия человека путем использования чувствительных элементов в виде датчиков угла поворота. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
