Независимая токовая защита

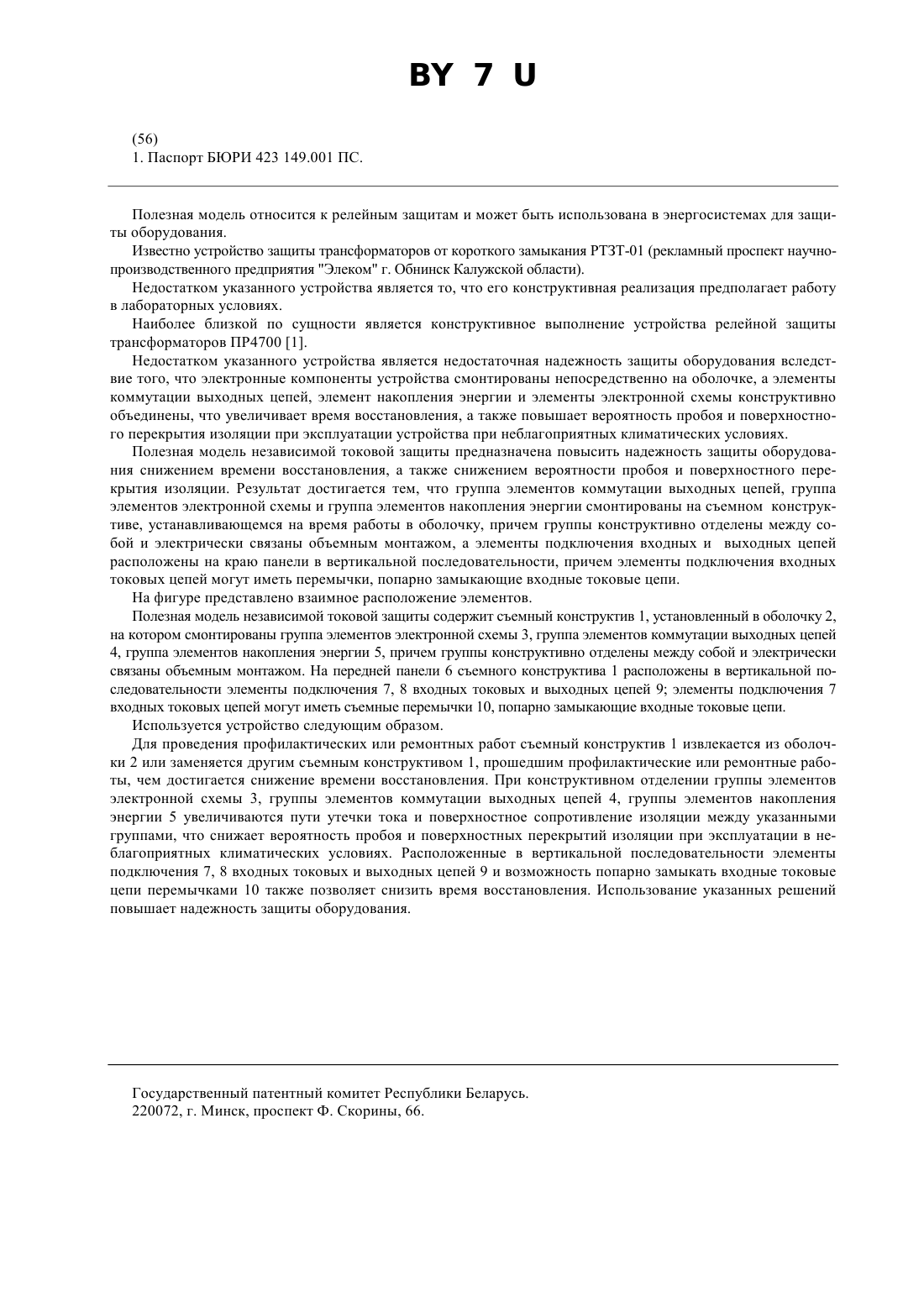

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Специальное конструкторское бюро технологического оборудования (СКБ ТО)(73) Патентообладатель Специальное конструкторское бюро технологического оборудования (СКБ ТО)(57) 1. Независимая токовая защита, содержащая оболочку, элементы электронной схемы, элементы коммутации выходных цепей, элементы накопления энергии, отличающаяся тем, что группа элементов электронной схемы, группа элементов коммутации выходных цепей и группа элементов накопления энергии смонтированы на съемном конструктиве, устанавливающемся в оболочку, причем группа элементов электронной схемы, группа элементов коммутации выходных цепей, группа элементов накопления энергии конструктивно отделены между собой и электрически связаны объемным монтажом. 2. Независимая токовая защита по п. 1, отличающаяся тем, что элементы подключения входных и выходных цепей расположены на краю панели в вертикальной последовательности. 3. Независимая токовая защита по п. 1, отличающаяся тем, что элементы подключения входных токовых цепей имеют съемные перемычки, попарно замыкающие входные токовые цепи. Полезная модель относится к релейным защитам и может быть использована в энергосистемах для защиты оборудования. Известно устройство защиты трансформаторов от короткого замыкания РТЗТ-01 (рекламный проспект научнопроизводственного предприятия Элеком г. Обнинск Калужской области). Недостатком указанного устройства является то, что его конструктивная реализация предполагает работу в лабораторных условиях. Наиболее близкой по сущности является конструктивное выполнение устройства релейной защиты трансформаторов ПР 4700 1. Недостатком указанного устройства является недостаточная надежность защиты оборудования вследствие того, что электронные компоненты устройства смонтированы непосредственно на оболочке, а элементы коммутации выходных цепей, элемент накопления энергии и элементы электронной схемы конструктивно объединены, что увеличивает время восстановления, а также повышает вероятность пробоя и поверхностного перекрытия изоляции при эксплуатации устройства при неблагоприятных климатических условиях. Полезная модель независимой токовой защиты предназначена повысить надежность защиты оборудования снижением времени восстановления, а также снижением вероятности пробоя и поверхностного перекрытия изоляции. Результат достигается тем, что группа элементов коммутации выходных цепей, группа элементов электронной схемы и группа элементов накопления энергии смонтированы на съемном конструктиве, устанавливающемся на время работы в оболочку, причем группы конструктивно отделены между собой и электрически связаны объемным монтажом, а элементы подключения входных и выходных цепей расположены на краю панели в вертикальной последовательности, причем элементы подключения входных токовых цепей могут иметь перемычки, попарно замыкающие входные токовые цепи. На фигуре представлено взаимное расположение элементов. Полезная модель независимой токовой защиты содержит съемный конструктив 1, установленный в оболочку 2,на котором смонтированы группа элементов электронной схемы 3, группа элементов коммутации выходных цепей 4, группа элементов накопления энергии 5, причем группы конструктивно отделены между собой и электрически связаны объемным монтажом. На передней панели 6 съемного конструктива 1 расположены в вертикальной последовательности элементы подключения 7, 8 входных токовых и выходных цепей 9 элементы подключения 7 входных токовых цепей могут иметь съемные перемычки 10, попарно замыкающие входные токовые цепи. Используется устройство следующим образом. Для проведения профилактических или ремонтных работ съемный конструктив 1 извлекается из оболочки 2 или заменяется другим съемным конструктивом 1, прошедшим профилактические или ремонтные работы, чем достигается снижение времени восстановления. При конструктивном отделении группы элементов электронной схемы 3, группы элементов коммутации выходных цепей 4, группы элементов накопления энергии 5 увеличиваются пути утечки тока и поверхностное сопротивление изоляции между указанными группами, что снижает вероятность пробоя и поверхностных перекрытий изоляции при эксплуатации в неблагоприятных климатических условиях. Расположенные в вертикальной последовательности элементы подключения 7, 8 входных токовых и выходных цепей 9 и возможность попарно замыкать входные токовые цепи перемычками 10 также позволяет снизить время восстановления. Использование указанных решений повышает надежность защиты оборудования. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
