Максимальная токовая защита с зависимой временной характеристикой

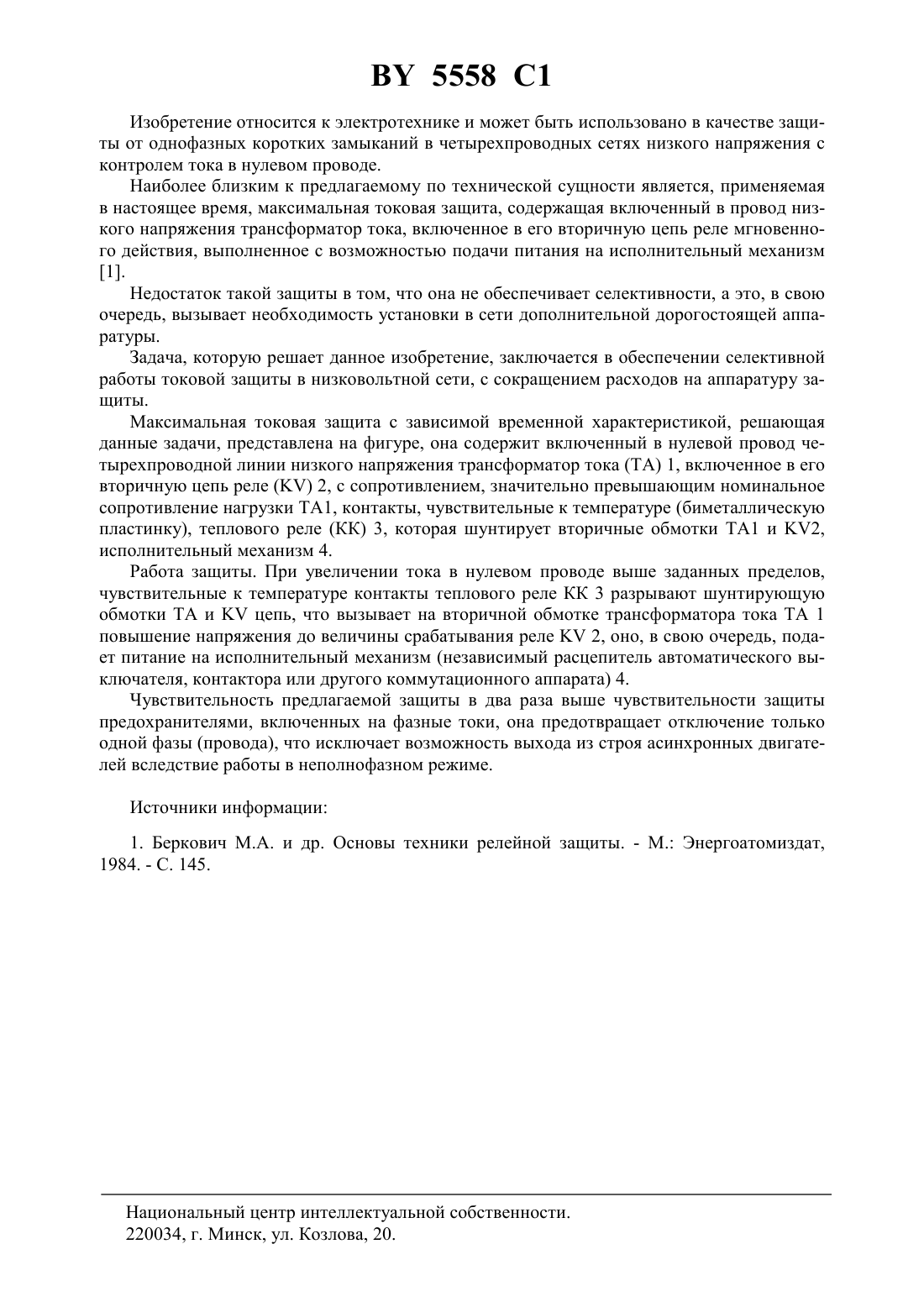

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАКСИМАЛЬНАЯ ТОКОВАЯ ЗАЩИТА С ЗАВИСИМОЙ ВРЕМЕННОЙ ХАРАКТЕРИСТИКОЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сердешнов Анатолий Петрович Протосовицкий Иван Васильевич Сердешнов Евгений Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Максимальная токовая защита с зависимой временной характеристикой, содержащая включенный в нулевой провод четырехпроводной линии низкого напряжения трансформатор тока, включенное в его вторичную цепь реле, выполненное с возможностью подачи питания на исполнительный механизм, отличающаяся тем, что содержит тепловое реле с контактами, чувствительными к температуре и выполненными в виде биметаллической пластинки, шунтирующими вторичную обмотку трансформатора тока и обмотку реле для обеспечения срабатывания последнего лишь при их размыкании.(56) Беркович М.А. и др. Основы техники релейной защиты. - М. Энергоатомиздат, 1984. С. 145.2020688 С 1, 1994.0451110 2, 1992.2114496 1, 1998. 5558 1 Изобретение относится к электротехнике и может быть использовано в качестве защиты от однофазных коротких замыканий в четырехпроводных сетях низкого напряжения с контролем тока в нулевом проводе. Наиболее близким к предлагаемому по технической сущности является, применяемая в настоящее время, максимальная токовая защита, содержащая включенный в провод низкого напряжения трансформатор тока, включенное в его вторичную цепь реле мгновенного действия, выполненное с возможностью подачи питания на исполнительный механизм 1. Недостаток такой защиты в том, что она не обеспечивает селективности, а это, в свою очередь, вызывает необходимость установки в сети дополнительной дорогостоящей аппаратуры. Задача, которую решает данное изобретение, заключается в обеспечении селективной работы токовой защиты в низковольтной сети, с сокращением расходов на аппаратуру защиты. Максимальная токовая защита с зависимой временной характеристикой, решающая данные задачи, представлена на фигуре, она содержит включенный в нулевой провод четырехпроводной линии низкого напряжения трансформатор тока (ТА) 1, включенное в его вторичную цепь реле 2, с сопротивлением, значительно превышающим номинальное сопротивление нагрузки ТА 1, контакты, чувствительные к температуре (биметаллическую пластинку), теплового реле (КК) 3, которая шунтирует вторичные обмотки ТА 1 и 2,исполнительный механизм 4. Работа защиты. При увеличении тока в нулевом проводе выше заданных пределов,чувствительные к температуре контакты теплового реле КК 3 разрывают шунтирующую обмотки ТА ицепь, что вызывает на вторичной обмотке трансформатора тока ТА 1 повышение напряжения до величины срабатывания реле 2, оно, в свою очередь, подает питание на исполнительный механизм (независимый расцепитель автоматического выключателя, контактора или другого коммутационного аппарата) 4. Чувствительность предлагаемой защиты в два раза выше чувствительности защиты предохранителями, включенных на фазные токи, она предотвращает отключение только одной фазы (провода), что исключает возможность выхода из строя асинхронных двигателей вследствие работы в неполнофазном режиме. Источники информации 1. Беркович М.А. и др. Основы техники релейной защиты. - М. Энергоатомиздат,1984. - С. 145. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
