Адаптивная токовая защита

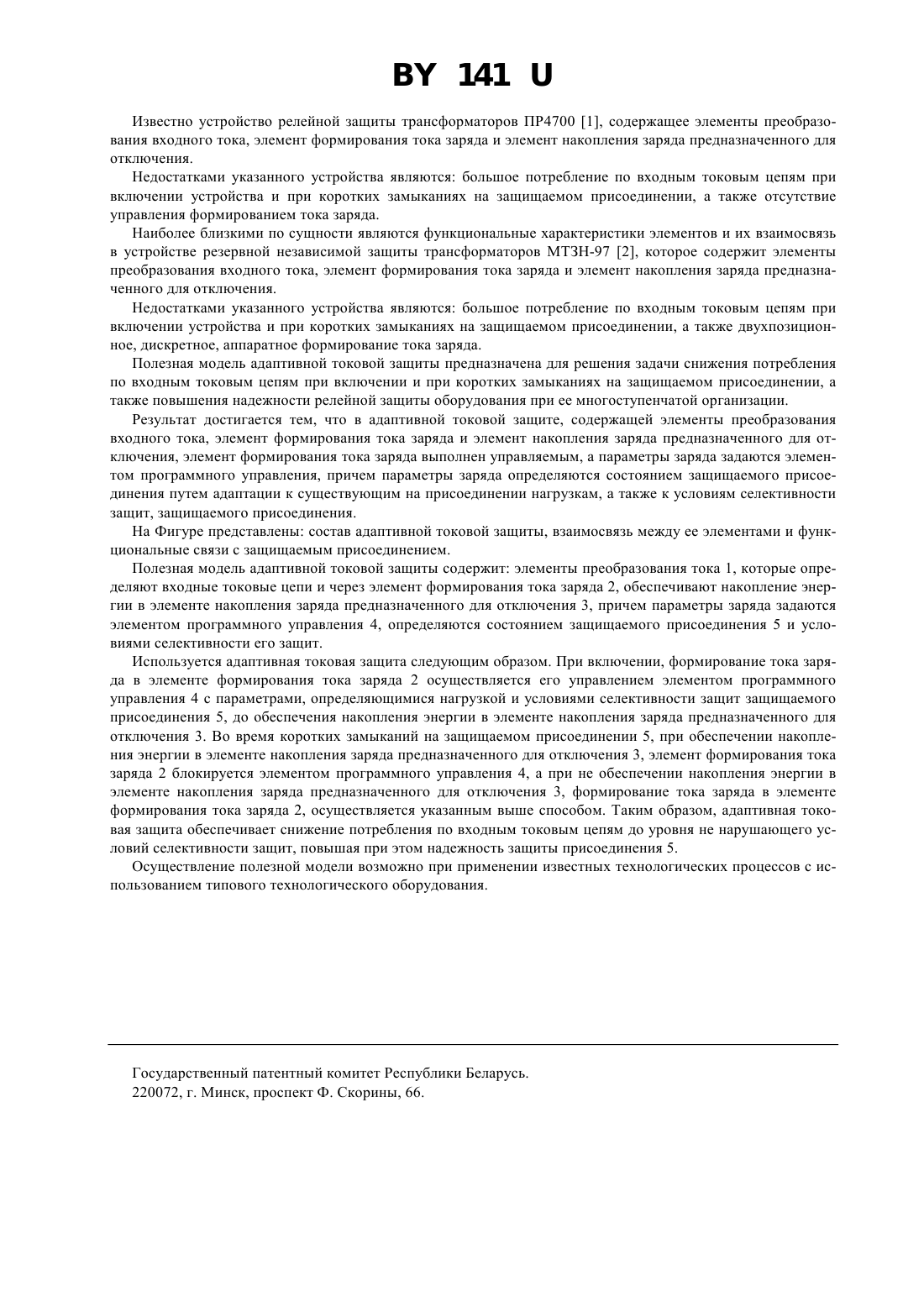

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Специальное конструкторское бюро технологического оборудования СКБ ТО(73) Патентообладатель Специальное конструкторское бюро технологического оборудования СКБ ТО(57) Адаптивная токовая защита, содержащая элементы преобразования тока, элемент формирования тока заряда и элемент накопления заряда предназначенного для отключения, отличающаяся тем, что элемент формирования тока заряда выполнен управляемым, а параметры заряда задаются элементом программного управления, причем параметры заряда определяются состоянием защищаемого присоединения.(56) 1. БЮРИ 423.149.001 ПС. Устройство релейной защиты трансформатора ПР 4700. Паспорт, 1996. 2. ДЦД 2.395.000 ПС Устройство резервной независимой защиты трансформаторов МТЗН-97. Паспорт,1997, (прототип). Полезная модель относится к релейным защитам и может быть использована в энергетике для защиты оборудования. 141 Известно устройство релейной защиты трансформаторов ПР 4700 1, содержащее элементы преобразования входного тока, элемент формирования тока заряда и элемент накопления заряда предназначенного для отключения. Недостатками указанного устройства являются большое потребление по входным токовым цепям при включении устройства и при коротких замыканиях на защищаемом присоединении, а также отсутствие управления формированием тока заряда. Наиболее близкими по сущности являются функциональные характеристики элементов и их взаимосвязь в устройстве резервной независимой защиты трансформаторов МТЗН-97 2, которое содержит элементы преобразования входного тока, элемент формирования тока заряда и элемент накопления заряда предназначенного для отключения. Недостатками указанного устройства являются большое потребление по входным токовым цепям при включении устройства и при коротких замыканиях на защищаемом присоединении, а также двухпозиционное, дискретное, аппаратное формирование тока заряда. Полезная модель адаптивной токовой защиты предназначена для решения задачи снижения потребления по входным токовым цепям при включении и при коротких замыканиях на защищаемом присоединении, а также повышения надежности релейной защиты оборудования при ее многоступенчатой организации. Результат достигается тем, что в адаптивной токовой защите, содержащей элементы преобразования входного тока, элемент формирования тока заряда и элемент накопления заряда предназначенного для отключения, элемент формирования тока заряда выполнен управляемым, а параметры заряда задаются элементом программного управления, причем параметры заряда определяются состоянием защищаемого присоединения путем адаптации к существующим на присоединении нагрузкам, а также к условиям селективности защит, защищаемого присоединения. На Фигуре представлены состав адаптивной токовой защиты, взаимосвязь между ее элементами и функциональные связи с защищаемым присоединением. Полезная модель адаптивной токовой защиты содержит элементы преобразования тока 1, которые определяют входные токовые цепи и через элемент формирования тока заряда 2, обеспечивают накопление энергии в элементе накопления заряда предназначенного для отключения 3, причем параметры заряда задаются элементом программного управления 4, определяются состоянием защищаемого присоединения 5 и условиями селективности его защит. Используется адаптивная токовая защита следующим образом. При включении, формирование тока заряда в элементе формирования тока заряда 2 осуществляется его управлением элементом программного управления 4 с параметрами, определяющимися нагрузкой и условиями селективности защит защищаемого присоединения 5, до обеспечения накопления энергии в элементе накопления заряда предназначенного для отключения 3. Во время коротких замыканий на защищаемом присоединении 5, при обеспечении накопления энергии в элементе накопления заряда предназначенного для отключения 3, элемент формирования тока заряда 2 блокируется элементом программного управления 4, а при не обеспечении накопления энергии в элементе накопления заряда предназначенного для отключения 3, формирование тока заряда в элементе формирования тока заряда 2, осуществляется указанным выше способом. Таким образом, адаптивная токовая защита обеспечивает снижение потребления по входным токовым цепям до уровня не нарушающего условий селективности защит, повышая при этом надежность защиты присоединения 5. Осуществление полезной модели возможно при применении известных технологических процессов с использованием типового технологического оборудования. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
