Дисковый регулятор расхода с самоприводом

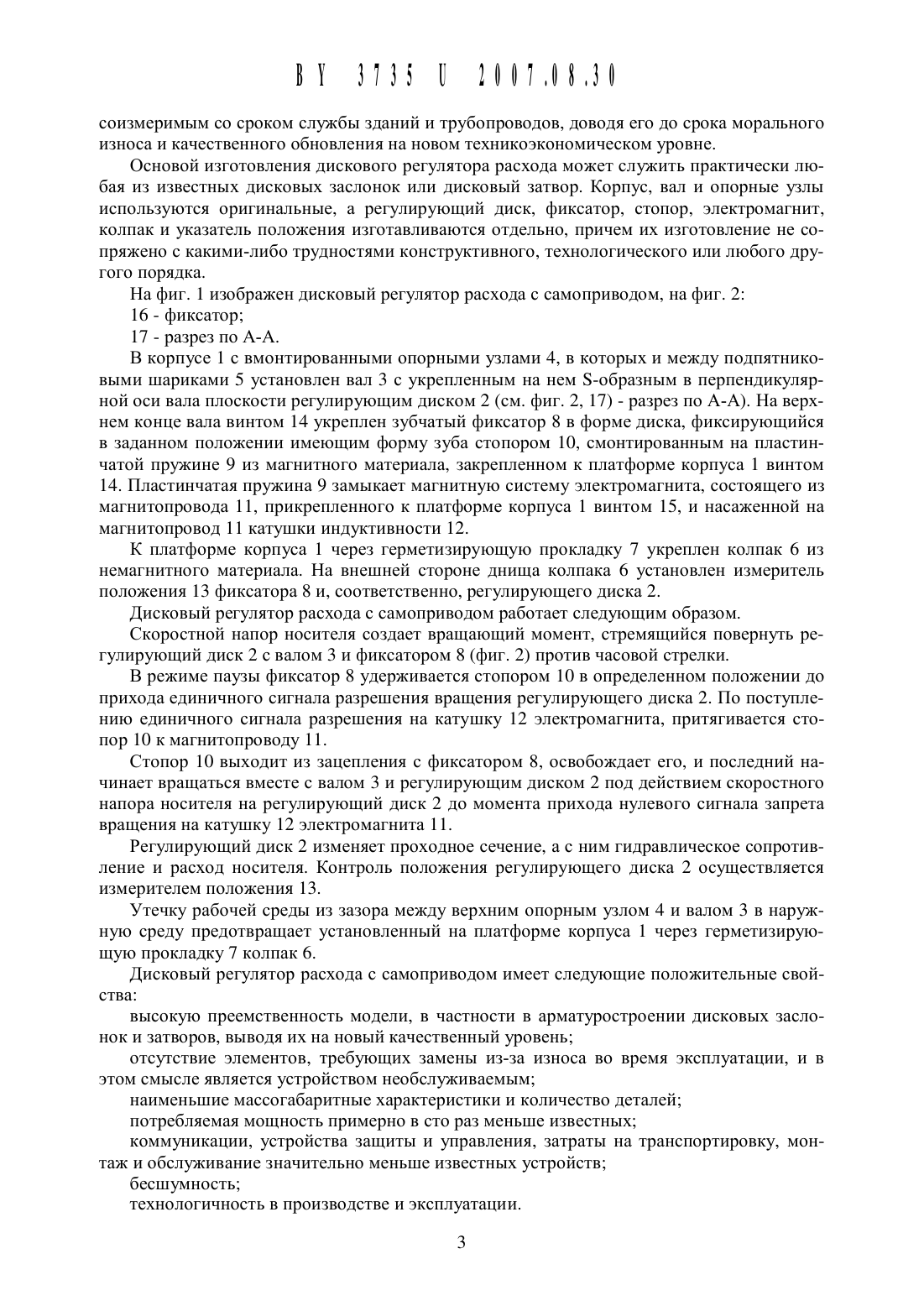

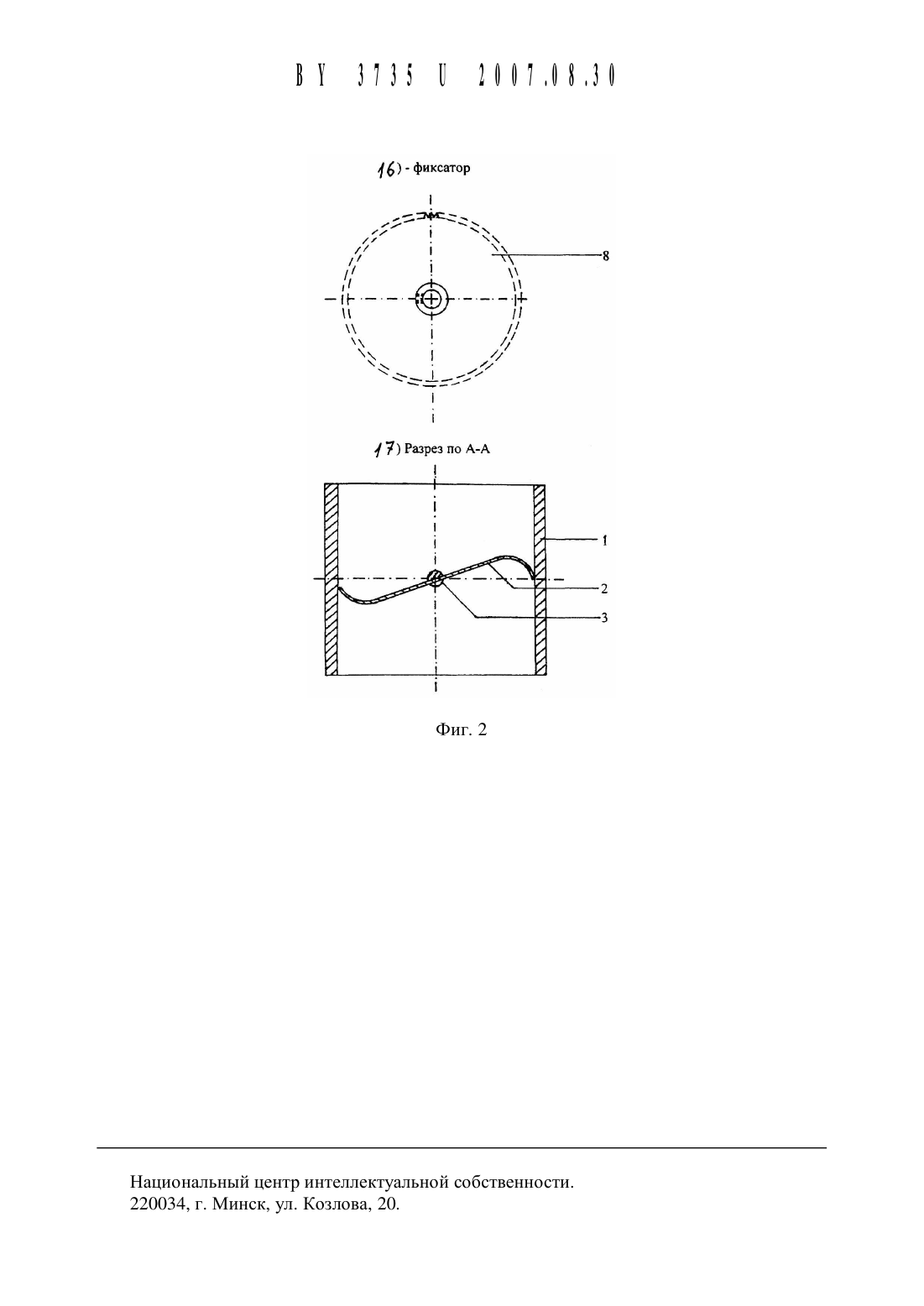

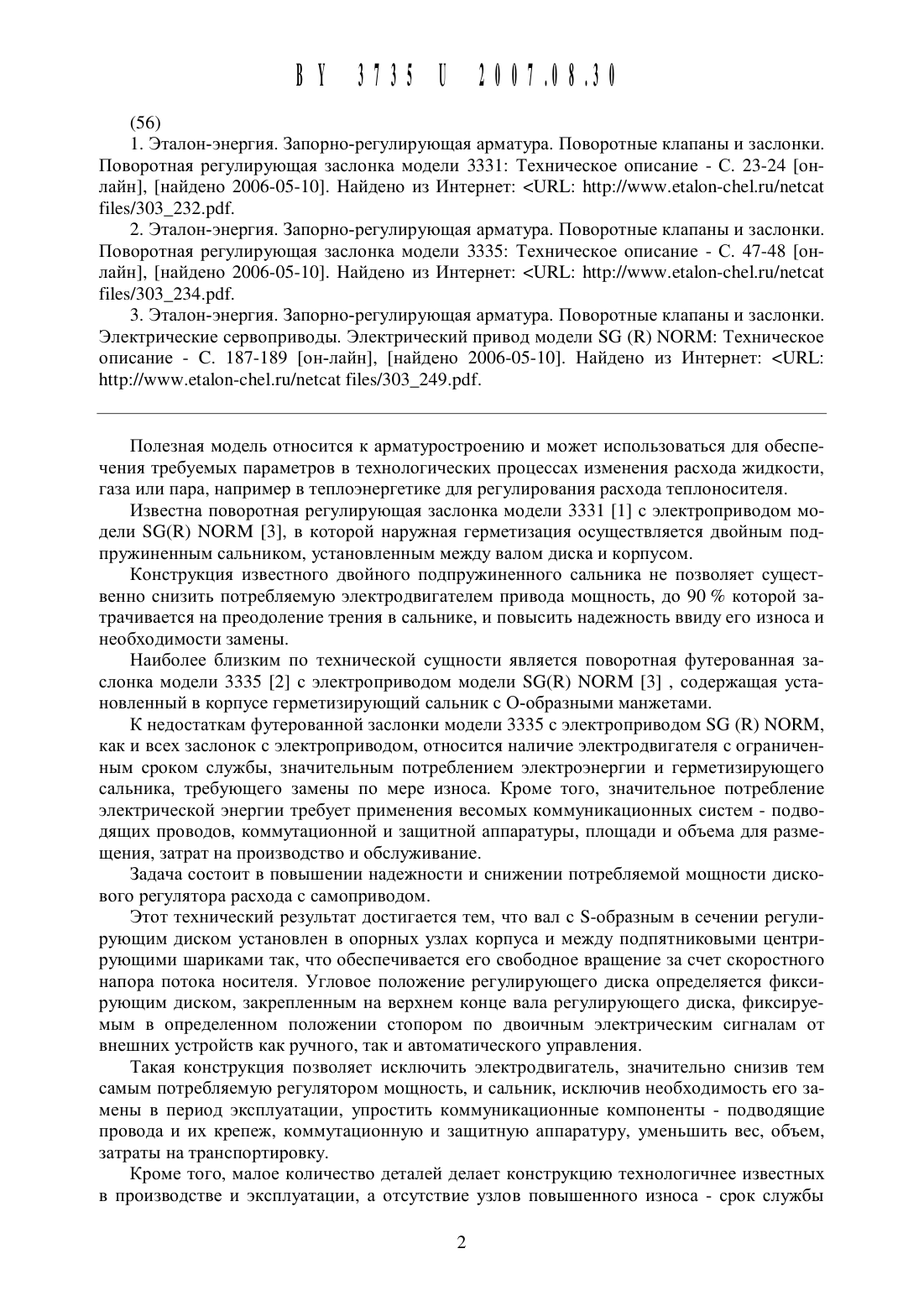

ОПИСАНИЕ ПОЛЕЗНОЙ мОдЕЛик винилами(12) С 151) 7/11 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) дисковый РЕГУЛЯТОР РАСХОДА С САМОПРИВОДОМ(71) Заявитель КоренЬков Виктор Сергеевич (ВУ)(72) Авторы Бразговка Александр Иванович КоренЬков Виктор Сергеевич Кумейща Николай Антонович Миков Игорь Александрович Пастушенко Александр Герасимович (ВУ)(73) Патентообладатель КоренЬков Виктор Сергеевич (ВУ)Дисковый регулятор расхода с самоприводом приводом, содержащий корпус с вмонтированными опорными узлами и установленным в них валом, отличающийся тем, что вал находится между подпятниковыми шариками, на этом валу укреплены 5-образный в перпендикулярной оси вала плоскости регулирующий диск и зубчатый фиксатор в форме диска, фиксирующийся в заданном положении имеющим форму зуба стопором, смонтированным на пластинчатой пружине из магнитного материала, закрепленной к платформе корпуса и замыкающей магнитную систему электромагнита, состоящего из магнитопровода прикрепленного к платформе корпуса, насаженной на магнитопровод катущки индуктивности, и имеется укрепленный к платформе корпуса через герметизирующую прокладку колпак из немагнитного материала, на днище которого установлен измеритель положения фиксатора и, соответственно, регулирующего диска.1. Эталон-энергия. Запорно-регулирующая арматура. Поворотные Клапаны И заслонки. Поворотная регулирующая заслонка модели 3331 Техническое описание - С. 23-24 онлайн, найдено 2006-05-10. Найдено из Интернет ПЕЬ 11 пр//шшш.ега 1 оп-с 11 е 1.ги/песа й 1 е 5/3 О 3232.р 1 Г.2. Эталон-энергия. Запорно-регулирующая арматура. Поворотные Клапаны И заслонки. Поворотная регулирующая заслонка модели 3335 Техническое описание - С. 47-48 онлайн, найдено 2006-05-10. Найдено из Интернет ПЕЬ 11 пр//шшш.ега 1 оп-с 11 е 1.ги/песа й 1 е 5/3 О 3234.р 1 Г.3. Эталон-энергия. Запорно-регулирующая арматура. Поворотные клапаны и заслонки. Электрические сервоприводы. Электрический привод модели 56 (Е) МОЕМ Техническое описание - С. 187-189 он-лайн, найдено 2006-05-10. Найдено из Интернет ПЕЬ 1 шр//шшш.ега 1 оп-с 11 е 1.ги/песа й 1 е 5/3 О 3249.р 1 Г.Полезная модель относится к арматуростроению и может использоваться для обеспечения требуемых параметров в технологических процессах изменения расхода жидкости,газа или пара, например в теплоэнергетике для регулирования расхода теплоносителя.Известна поворотная регулирующая заслонка модели 3331 1 с электроприводом модели 56(Е) МОЕМ 3, в которой наружная герметизация осуществляется двойным подпружиненнь 1 м сальником, установленным между валом диска и корпусом.Конструкция известного двойного подпружиненного сальника не позволяет существенно снизить потребляемую электродвигателем привода мощность, до 90 которой затрачивается на преодоление трения в сальнике, и повысить надежность ввиду его износа и необходимости замены.Наиболее близким по технической сущности является поворотная футерованная заслонка модели 3335 2 с электроприводом модели 56(Е) МОЕМ 3 , содержащая установленный в корпусе герметизирующий сальник с О-образными манжетами.К недостаткам футерованной заслонки модели 3335 с электроприводом 56 (Е) МОЕМ,как и всех заслонок с электроприводом, относится наличие электродвигателя с ограниченным сроком службы, значительным потреблением электроэнергии и герметизирующего сальника, требующего замены по мере износа. Кроме того, значительное потребление электрической энергии требует применения весомых коммуникационных систем - подводящих проводов, коммутационной и защитной аппаратуры, площади и объема для размещения, затрат на производство и обслуживание.Задача состоит в повышении надежности и снижении потребляемой мощности дискового регулятора расхода с самоприводом.Этот технический результат достигается тем, что вал с 5-образным в сечении регулирующим диском установлен в опорных узлах корпуса и между подпятниковыми центрирующими шариками так, что обеспечивается его свободное вращение за счет скоростного напора потока носителя. Угловое положение регулирующего диска определяется фиксирующим диском, закрепленным на верхнем конце вала регулирующего диска, фиксируемь 1 м в определенном положении стопором по двоичным электрическим сигналам от внешних устройств как ручного, так и автоматического управления.Такая конструкция позволяет исключить электродвигатель, значительно снизив тем самым потребляемую регулятором мощность, и сальник, исключив необходимость его замены в период эксплуатации, упростить коммуникационные компоненты - подводящие провода и их крепеж, коммутационную и защитную аппаратуру, уменьшить вес, объем,затраты на транспортировку.Кроме того, малое количество деталей делает конструкцию технологичнее известных в производстве и эксплуатации, а отсутствие узлов повышенного износа - срок службысоизмеримым со сроком службы зданий И трубопроводов, доводя его до срока морального износа И качественного обновления на новом техникоэкономическом уровне.Основой изготовления дискового регулятора расхода может служить практически любая из известных дисковых заслонок или дисковый затвор. Корпус, вал и опорные узлы используются оригинальные, а регулирующий диск, фиксатор, стопор, электромагнит,колпак и указатель положения изготавливаются отдельно, причем их изготовление не сопряжено с какими-либо трудностями конструктивного, технологического или любого другого порядка.На фиг. 1 изображен дисковый регулятор расхода с самоприводом, на фиг. 2В корпусе 1 с вмонтированными опорными узлами 4, в которых и между подпятниковь 1 ми шариками 5 установлен вал 3 с укрепленным на нем 5-образным в перпендикулярной оси вала плоскости регулирующим диском 2 (см. фиг. 2, 17) - разрез по А-А). На верхнем конце вала винтом 14 укреплен зубчатый фиксатор 8 в форме диска, фиксирующийся в заданном положении имеющим форму зуба стопором 10, смонтированным на пластинчатой пружине 9 из магнитного материала, закрепленном к платформе корпуса 1 винтом 14. Пластинчатая пружина 9 замыкает магнитную систему электромагнита, состоящего из магнитопровода 11, прикрепленного к платформе корпуса 1 винтом 15, и насаженной на магнитопровод 11 катушки индуктивности 12.К платформе корпуса 1 через герметизирующую прокладку 7 укреплен колпак 6 из немагнитного материала. На внешней стороне днища колпака 6 установлен измеритель положения 13 фиксатора 8 и, соответственно, регулирующего диска 2.Дисковый регулятор расхода с самоприводом работает следующим образом.Скоростной напор носителя создает вращающий момент, стремящийся повернуть регулирующий диск 2 с валом 3 и фиксатором 8 (фиг. 2) против часовой стрелки.В режиме паузы фиксатор 8 удерживается стопором 10 в определенном положении до прихода единичного сигнала разрешения вращения регулирующего диска 2. По поступлению единичного сигнала разрешения на катушку 12 электромагнита, притягивается стопор 10 к магнитопроводу 11.Стопор 10 выходит из зацепления с фиксатором 8, освобождает его, и последний начинает вращаться вместе с валом 3 и регулирующим диском 2 под действием скоростного напора носителя на регулирующий диск 2 до момента прихода нулевого сигнала запрета вращения на катушку 12 электромагнита 11.Регулирующий диск 2 изменяет проходное сечение, а с ним гидравлическое сопротивление и расход носителя. Контроль положения регулирующего диска 2 осуществляется измерителем положения 13.Утечку рабочей среды из зазора между верхним опорным узлом 4 и валом 3 в наружную среду предотвращает установленный на платформе корпуса 1 через герметизирующую прокладку 7 колпак 6.Дисковый регулятор расхода с самоприводом имеет следующие положительные свойствавысокую преемственность модели, в частности в арматуростроении дисковых заслонок и затворов, выводя их на новый качественный уровеньотсутствие элементов, требующих замены из-за износа во время эксплуатации, и в этом смысле является устройством необслуживаемымнаименьшие массогабаритные характеристики и количество деталейпотребляемая мощность примерно в сто раз меньше известныхкоммуникации, устройства защиты и управления, затраты на транспортировку, монтаж и обслуживание значительно меньше известных устройствНациональный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
