Регулятор расхода Батуренко для системы капельного внутривенного вливания (варианты)

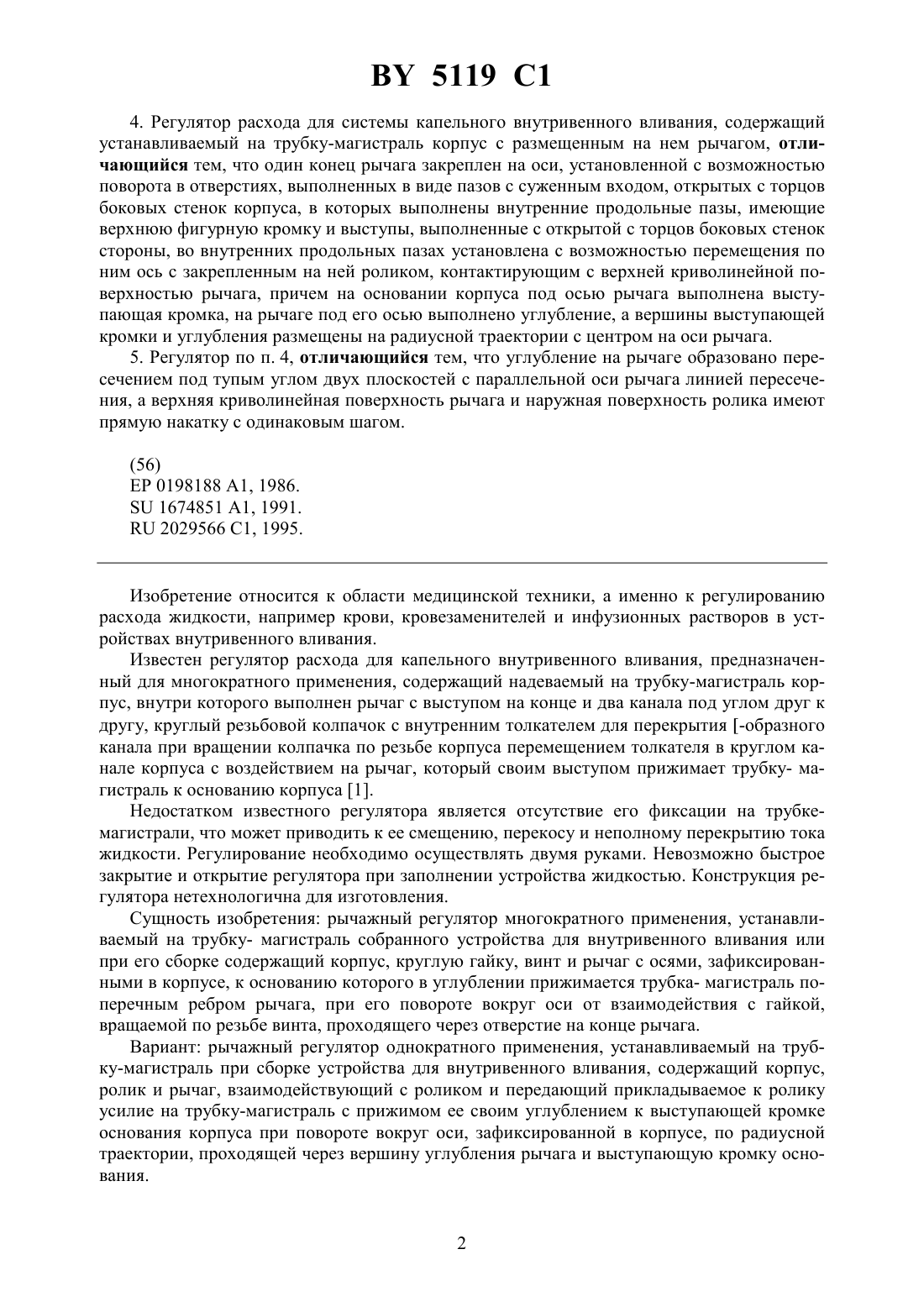

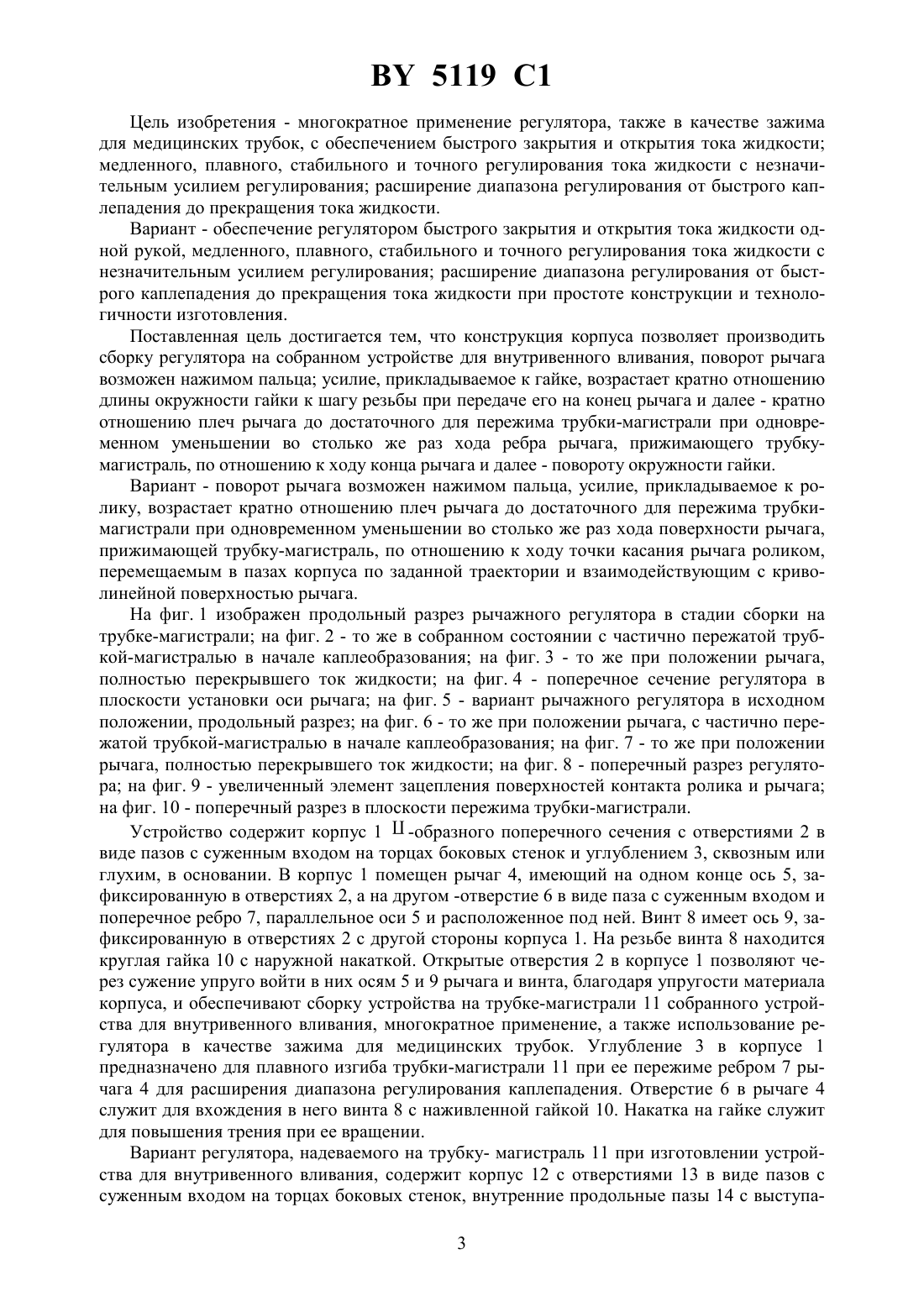

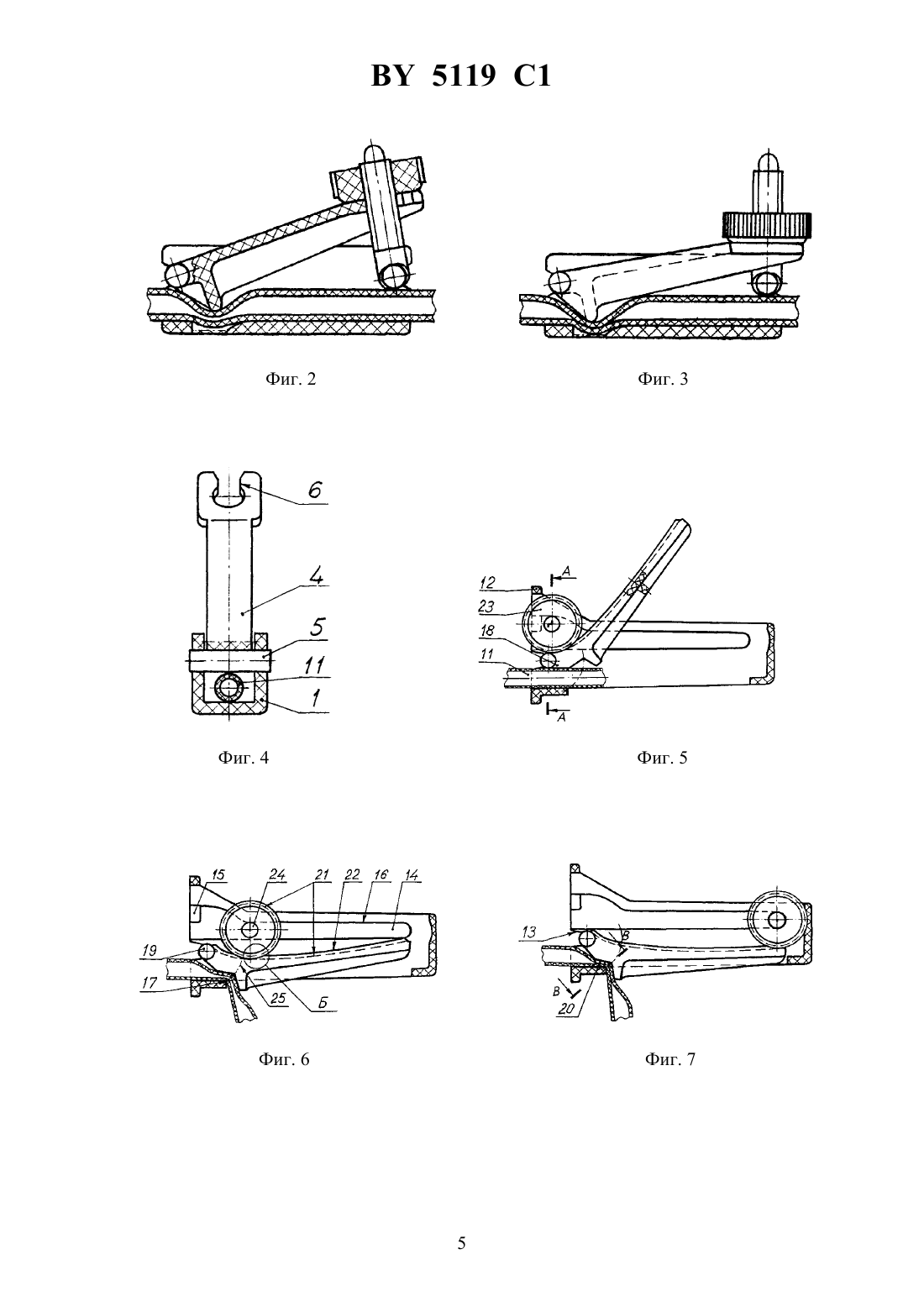

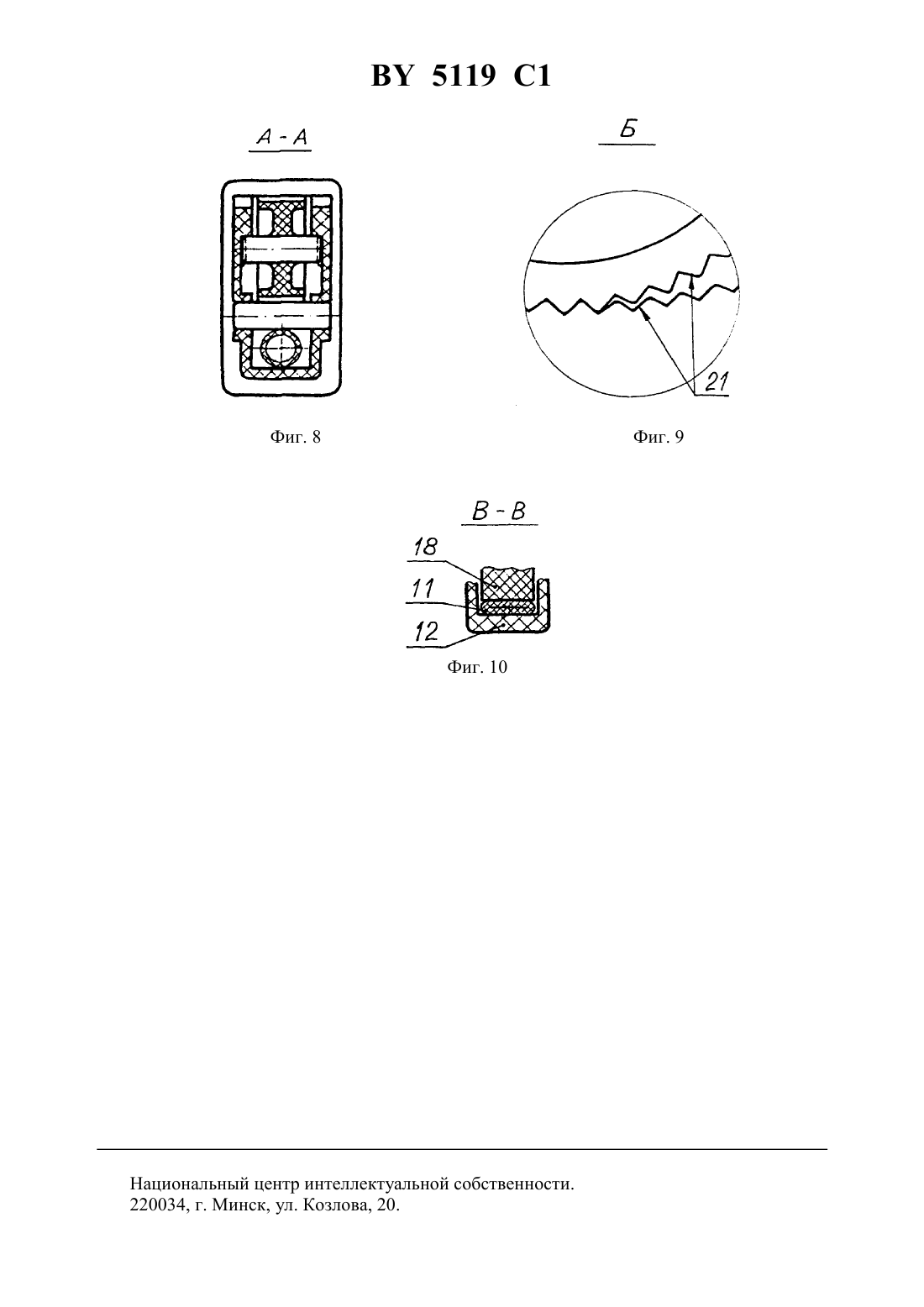

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕГУЛЯТОР РАСХОДА БАТУРЕНКО ДЛЯ СИСТЕМЫ КАПЕЛЬНОГО ВНУТРИВЕННОГО ВЛИВАНИЯ (ВАРИАНТЫ)(71) Заявитель Батуренко Константин Стефанович(72) Автор Батуренко Константин Стефанович(73) Патентообладатель Батуренко Константин Стефанович(57) 1. Регулятор расхода для системы капельного внутривенного вливания, содержащий устанавливаемый на трубку-магистраль корпус с размещенными на нем рычагом и винтом с наживленной гайкой, отличающийся тем, что винт с наживленной гайкой и один конец рычага закреплены на осях, установленных с возможностью поворота в отверстиях, выполненных в виде пазов с суженным входом, открытых с торцов боковых стенок образного в поперечном сечении корпуса с глухим или сквозным углублением в месте прижима трубки-магистрали ребром рычага, на другом конце которого выполнено отверстие в виде паза с суженным входом для винта с наживленной гайкой, установленной с возможностью взаимодействия с рычагом. 2. Регулятор по п. 1, отличающийся тем, что ребро рычага выполнено параллельно оси рычага и расположено под ней. 3. Регулятор по п. 1, отличающийся тем, что гайка выполнена круглой с накаткой на наружной поверхности. 5119 1 4. Регулятор расхода для системы капельного внутривенного вливания, содержащий устанавливаемый на трубку-магистраль корпус с размещенным на нем рычагом, отличающийся тем, что один конец рычага закреплен на оси, установленной с возможностью поворота в отверстиях, выполненных в виде пазов с суженным входом, открытых с торцов боковых стенок корпуса, в которых выполнены внутренние продольные пазы, имеющие верхнюю фигурную кромку и выступы, выполненные с открытой с торцов боковых стенок стороны, во внутренних продольных пазах установлена с возможностью перемещения по ним ось с закрепленным на ней роликом, контактирующим с верхней криволинейной поверхностью рычага, причем на основании корпуса под осью рычага выполнена выступающая кромка, на рычаге под его осью выполнено углубление, а вершины выступающей кромки и углубления размещены на радиусной траектории с центром на оси рычага. 5. Регулятор по п. 4, отличающийся тем, что углубление на рычаге образовано пересечением под тупым углом двух плоскостей с параллельной оси рычага линией пересечения, а верхняя криволинейная поверхность рычага и наружная поверхность ролика имеют прямую накатку с одинаковым шагом.(56)0198188 1, 1986.1674851 1, 1991.2029566 1, 1995. Изобретение относится к области медицинской техники, а именно к регулированию расхода жидкости, например крови, кровезаменителей и инфузионных растворов в устройствах внутривенного вливания. Известен регулятор расхода для капельного внутривенного вливания, предназначенный для многократного применения, содержащий надеваемый на трубку-магистраль корпус, внутри которого выполнен рычаг с выступом на конце и два канала под углом друг к другу, круглый резьбовой колпачок с внутренним толкателем для перекрытия -образного канала при вращении колпачка по резьбе корпуса перемещением толкателя в круглом канале корпуса с воздействием на рычаг, который своим выступом прижимает трубку- магистраль к основанию корпуса 1. Недостатком известного регулятора является отсутствие его фиксации на трубкемагистрали, что может приводить к ее смещению, перекосу и неполному перекрытию тока жидкости. Регулирование необходимо осуществлять двумя руками. Невозможно быстрое закрытие и открытие регулятора при заполнении устройства жидкостью. Конструкция регулятора нетехнологична для изготовления. Сущность изобретения рычажный регулятор многократного применения, устанавливаемый на трубку- магистраль собранного устройства для внутривенного вливания или при его сборке содержащий корпус, круглую гайку, винт и рычаг с осями, зафиксированными в корпусе, к основанию которого в углублении прижимается трубка- магистраль поперечным ребром рычага, при его повороте вокруг оси от взаимодействия с гайкой,вращаемой по резьбе винта, проходящего через отверстие на конце рычага. Вариант рычажный регулятор однократного применения, устанавливаемый на трубку-магистраль при сборке устройства для внутривенного вливания, содержащий корпус,ролик и рычаг, взаимодействующий с роликом и передающий прикладываемое к ролику усилие на трубку-магистраль с прижимом ее своим углублением к выступающей кромке основания корпуса при повороте вокруг оси, зафиксированной в корпусе, по радиусной траектории, проходящей через вершину углубления рычага и выступающую кромку основания. 5119 1 Цель изобретения - многократное применение регулятора, также в качестве зажима для медицинских трубок, с обеспечением быстрого закрытия и открытия тока жидкости медленного, плавного, стабильного и точного регулирования тока жидкости с незначительным усилием регулирования расширение диапазона регулирования от быстрого каплепадения до прекращения тока жидкости. Вариант - обеспечение регулятором быстрого закрытия и открытия тока жидкости одной рукой, медленного, плавного, стабильного и точного регулирования тока жидкости с незначительным усилием регулирования расширение диапазона регулирования от быстрого каплепадения до прекращения тока жидкости при простоте конструкции и технологичности изготовления. Поставленная цель достигается тем, что конструкция корпуса позволяет производить сборку регулятора на собранном устройстве для внутривенного вливания, поворот рычага возможен нажимом пальца усилие, прикладываемое к гайке, возрастает кратно отношению длины окружности гайки к шагу резьбы при передаче его на конец рычага и далее - кратно отношению плеч рычага до достаточного для пережима трубки-магистрали при одновременном уменьшении во столько же раз хода ребра рычага, прижимающего трубкумагистраль, по отношению к ходу конца рычага и далее - повороту окружности гайки. Вариант - поворот рычага возможен нажимом пальца, усилие, прикладываемое к ролику, возрастает кратно отношению плеч рычага до достаточного для пережима трубкимагистрали при одновременном уменьшении во столько же раз хода поверхности рычага,прижимающей трубку-магистраль, по отношению к ходу точки касания рычага роликом,перемещаемым в пазах корпуса по заданной траектории и взаимодействующим с криволинейной поверхностью рычага. На фиг. 1 изображен продольный разрез рычажного регулятора в стадии сборки на трубке-магистрали на фиг. 2 - то же в собранном состоянии с частично пережатой трубкой-магистралью в начале каплеобразования на фиг. 3 - то же при положении рычага,полностью перекрывшего ток жидкости на фиг. 4 - поперечное сечение регулятора в плоскости установки оси рычага на фиг. 5 - вариант рычажного регулятора в исходном положении, продольный разрез на фиг. 6 - то же при положении рычага, с частично пережатой трубкой-магистралью в начале каплеобразования на фиг. 7 - то же при положении рычага, полностью перекрывшего ток жидкости на фиг. 8 - поперечный разрез регулятора на фиг. 9 - увеличенный элемент зацепления поверхностей контакта ролика и рычага на фиг. 10 - поперечный разрез в плоскости пережима трубки-магистрали. Устройство содержит корпус 1-образного поперечного сечения с отверстиями 2 в виде пазов с суженным входом на торцах боковых стенок и углублением 3, сквозным или глухим, в основании. В корпус 1 помещен рычаг 4, имеющий на одном конце ось 5, зафиксированную в отверстиях 2, а на другом -отверстие 6 в виде паза с суженным входом и поперечное ребро 7, параллельное оси 5 и расположенное под ней. Винт 8 имеет ось 9, зафиксированную в отверстиях 2 с другой стороны корпуса 1. На резьбе винта 8 находится круглая гайка 10 с наружной накаткой. Открытые отверстия 2 в корпусе 1 позволяют через сужение упруго войти в них осям 5 и 9 рычага и винта, благодаря упругости материала корпуса, и обеспечивают сборку устройства на трубке-магистрали 11 собранного устройства для внутривенного вливания, многократное применение, а также использование регулятора в качестве зажима для медицинских трубок. Углубление 3 в корпусе 1 предназначено для плавного изгиба трубки-магистрали 11 при ее пережиме ребром 7 рычага 4 для расширения диапазона регулирования каплепадения. Отверстие 6 в рычаге 4 служит для вхождения в него винта 8 с наживленной гайкой 10. Накатка на гайке служит для повышения трения при ее вращении. Вариант регулятора, надеваемого на трубку- магистраль 11 при изготовлении устройства для внутривенного вливания, содержит корпус 12 с отверстиями 13 в виде пазов с суженным входом на торцах боковых стенок, внутренние продольные пазы 14 с выступа 3 5119 1 ми 15 в их начале и верхней фигурной кромкой 16, а также выступающую кромку 17. В корпус 12 помещен рычаг 18, имеющий на конце ось 19, зафиксированную в отверстиях 13, углубление 20, расположенное под осью 19, параллельно ей, и образованное пересечением двух плоскостей под тупым углом, а также прямую накатку 21 на криволинейной поверхности 22. Ролик 23, имеющий ось 24 и прямую накатку 21, помещен в пазах 14 корпуса 12. Сужение отверстий 13 предотвращает выпадение оси 19 рычага из корпуса 12,позволяя ей упруго войти в отверстия, благодаря упругости материала корпуса. Выступы 15 корпуса 12 препятствуют выпадению ролика 23 из корпуса, а верхняя фигурная кромка 16 задает траекторию перемещения ролика. Углубление 20 на рычаге 18 служит для прижима трубки-магистрали 11 к кромке 17 корпуса 12 по радиусной траектории 25, проходящей через линию пересечения плоскостей углубления 20 и кромку 17. Прямая накатка 21 на рычаге 18 и ролике 23 имеет одинаковый шаг для предотвращения проскальзывания ролика при его вращении с перемещением по поверхности 22 рычага 18. Вместо накатки возможно покрытие, повышающее трение. Криволинейная поверхность 22 рычага 18 обеспечивает уменьшение угла поворота рычага вокруг оси 19 при постоянном перемещении ролика 23 по пазам 14 корпуса 12, расширяя диапазон регулирования каплепадения. Устройство работает следующим образом. Нажимают пальцем на рычаг 4 до упора, осуществляя его поворот вокруг оси 5 с пережимом ребром 7 трубки-магистрали 11 до полного прекращения течения жидкости. Удерживая рычаг в таком положении, в его отверстие 6 поворотом вокруг оси 9 вводят винт 8 с предварительно наживленной гайкой 10, которую вращают до упора в рычаг. Происходит быстрое перекрытие тока жидкости. Отпускают палец и медленно вращают гайку 10 в обратную сторону, плавно регулируя частоту каплепадения за счет поворота рычага 4 в обратную сторону под действием упругой реакции трубки-магистрали 11. Нужную частоту каплепадения устанавливают также, нажимая пальцем на рычаг 4 до пережима трубки-магистрали 11 до состояния, при котором струйное течение жидкости близко к переходу в быстрое каплепадение, вводят в отверстие 6 рычага винт 8 с гайкой 10, отпускают палец и медленно вращают гайку, обеспечивая плавное, точное регулирование тока жидкости. Вариант устройства работает следующим образом. Нажимают пальцем на рычаг 18 до упора, поворачивая его вокруг оси 19. При этом повороте углубление 20 рычага прижимает трубку-магистраль 11 к кромке 17 корпуса 12 по радиусной траектории 25 до полного прекращения течения жидкости. Удерживая рычаг в таком положении, перемещают ролик 23 по пазам 14 корпуса 12 до конца хода и отпускают палец. Таким образом осуществляют быстрое перекрытие тока жидкости. Для установки нужной частоты каплепадения плавно вращают ролик 23 в обратном направлении. При этом происходит его взаимодействие через ось 24 с профилем 16 корпуса 12 и через накатку 21 - с криволинейной поверхностью 22 рычага18, который плавно поворачивается в обратную сторону под воздействием упругой реакции трубки-магистрали 11. Нужную частоту каплепадения устанавливают также, вращая ролик 23 с исходного положения. При этом происходит его взаимодействие с криволинейным участком профиля 16 корпуса и поверхностью 22 большой кривизны рычага, осуществляя поворот рычага на большой угол при небольшом ходе ролика и обеспечивая пережим трубки-магистрали до состояния течения жидкости, близкого к переходу в быстрое каплепадение. Дальнейшее перемещение ролика 23 имеет большой ход и происходит по прямолинейному участку профиля 16 корпуса 12 и участку малой кривизны поверхности 22 рычага 18, обеспечивая плавное и точное регулирование частоты каплепадения. Источники информации 1. Патент 0198188 А 1, 1986. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
