Распределитель высеваемых материалов пневматических сеялок

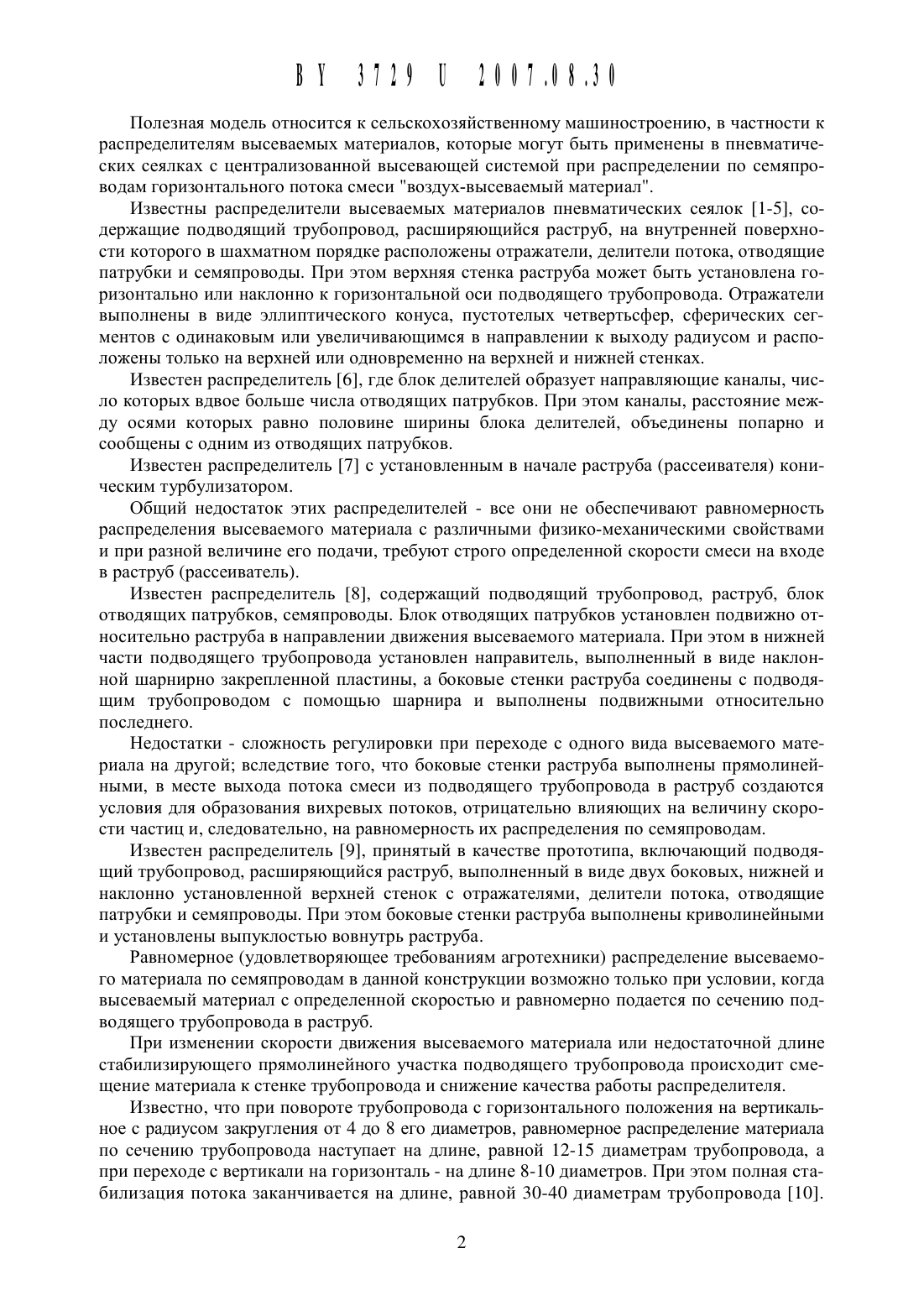

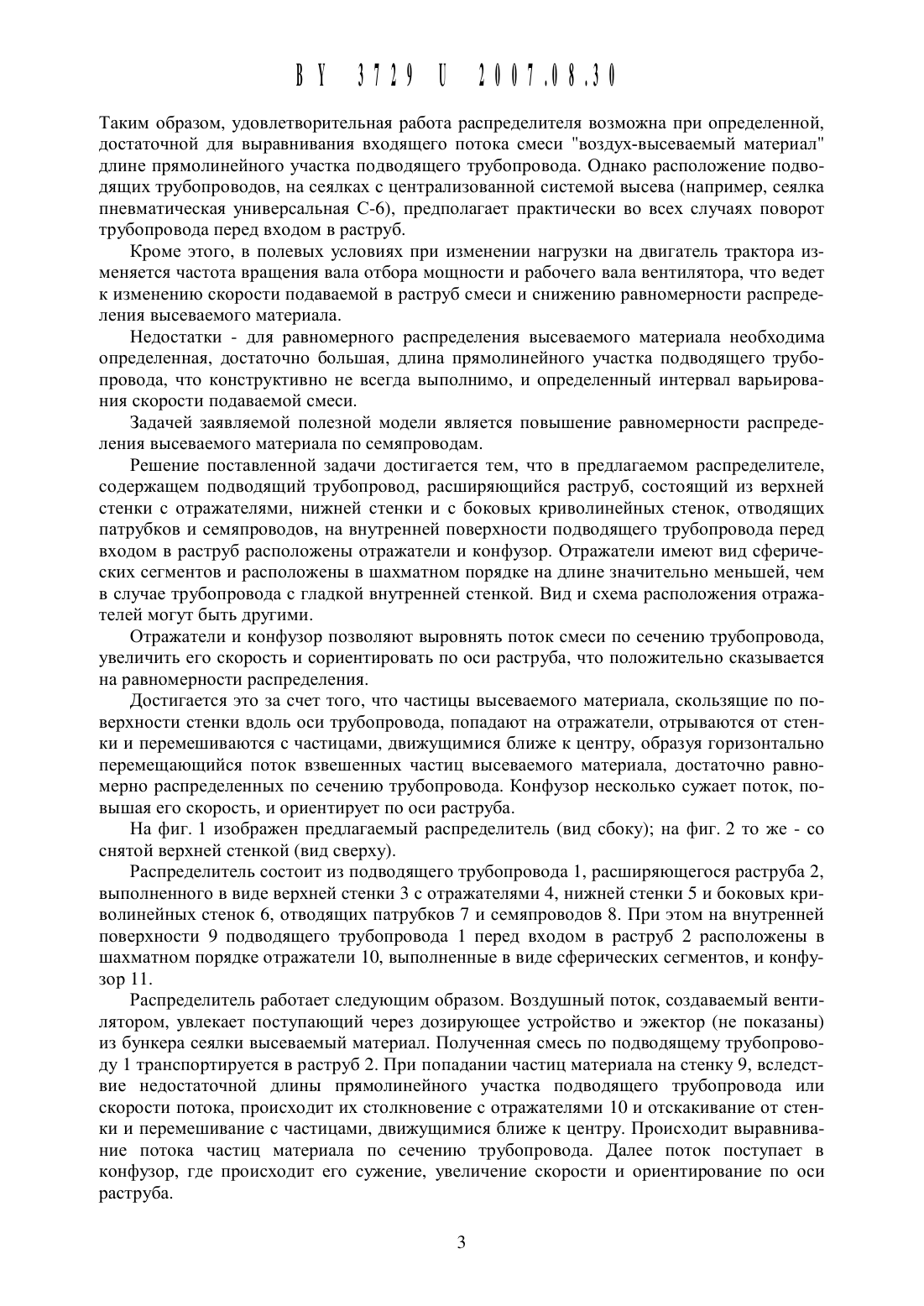

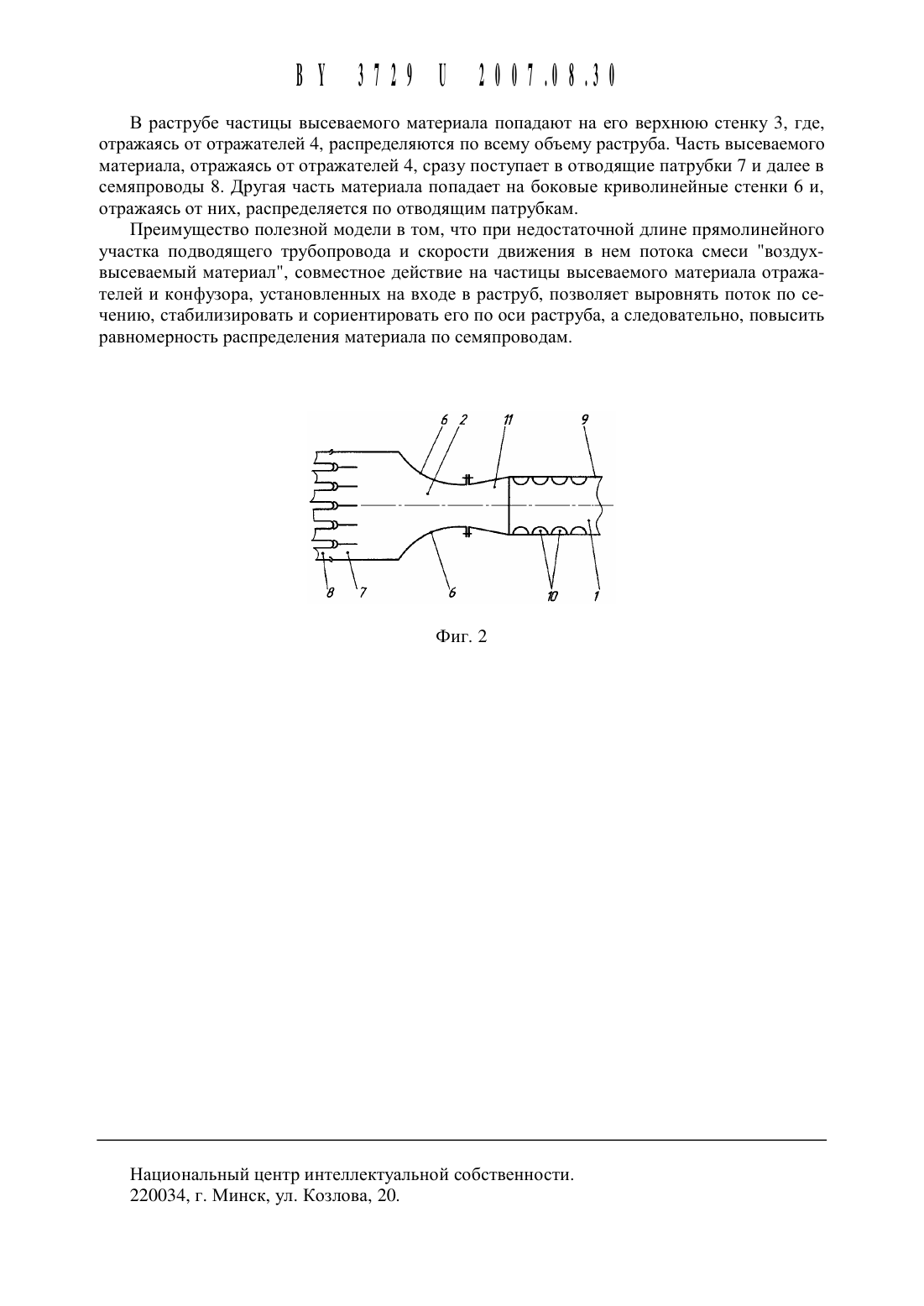

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИК винилами(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наукБеларуси по Механизации сельского хозяйства (ВУ)лапура Юрий Леонтьевич (ВУ)ции сельского хозяйства (ВУ)Распределитель высеваемых материалов пневматических сеялок, включающий подводящий трубопровод, расширяющийся раструб, выполненный в виде верхней стенки с отражателями, нижней стенки и боковых криволинейных стенок, отводящие патрубки и семяпроводы, отличающийся тем, что на внутренней поверхности подводящего трубопровода перед входом в раструб расположены в щахматном порядке отражатели, выпол НСННЫС В ВИДЕ СфСрИЧССКИХ ССГМСНТОВ, И КОНфУЗОР.10. Зуев Ф.Г. Пневматическое транспортирование на зерноперерабатывающих пред приятиях. - М. Колос, 1976. - С. 334.(72) Авторы Лепщкин Николай Данилович Точицкий Александр Антонович Медведев Александр Леонидович Са(73) Патентообладатель Республиканское Научноцентр Национальной академии наук Беларуси по механиза 131372911 200741830Полезная Модель относится К сельскохозяйственному машиностроению, в частности К распределителям высеваемых материалов, которые могут быть применены в пневматических сеялках с централизованной высевающей системой при распределении по семяпроводам горизонтального потока смеси воздух-вь 1 севаемь 1 й материал.Известны распределители высеваемых материалов пневматических сеялок 1-5, содержащие подводящий трубопровод, расширяющийся раструб, на внутренней поверхности которого в шахматном порядке расположены отражатели, делители потока, отводящие патрубки и семяпроводы. При этом верхняя стенка раструба может быть установлена горизонтально или наклонно к горизонтальной оси подводящего трубопровода. Отражатели выполнены в виде эллиптического конуса, пустотелых четвертьсфер, сферических сегментов с одинаковым или увеличивающимся в направлении к выходу радиусом и расположены только на верхней или одновременно на верхней и нижней стенках.Известен распределитель б, где блок делителей образует направляющие каналы, число которых вдвое больше числа отводящих патрубков. При этом каналы, расстояние между осями которых равно половине ширины блока делителей, объединены попарно и сообщены с одним из отводящих патрубков.Общий недостаток этих распределителей - все они не обеспечивают равномерность распределения высеваемого материала с различными физико-механическими свойствами и при разной величине его подачи, требуют строго определенной скорости смеси на входе в раструб (рассеиватель).Известен распределитель 8, содержащий подводящий трубопровод, раструб, блок отводящих патрубков, семяпроводы. Блок отводящих патрубков установлен подвижно относительно раструба в направлении движения высеваемого материала. При этом в нижней части подводящего трубопровода установлен направитель, выполненный в виде наклонной шарнирно закрепленной пластины, а боковые стенки раструба соединены с подводящим трубопроводом с помощью шарнира и выполнены подвижными относительно последнего.Недостатки - сложность регулировки при переходе с одного вида высеваемого материала на другой вследствие того, что боковые стенки раструба выполнены прямолинейными, в месте выхода потока смеси из подводящего трубопровода в раструб создаются условия для образования вихревых потоков, отрицательно влияющих на величину скорости частиц и, следовательно, на равномерность их распределения по семяпроводам.Известен распределитель 9, принятый в качестве прототипа, включающий подводящий трубопровод, расширяющийся раструб, выполненный в виде двух боковых, нижней и наклонно установленной верхней стенок с отражателями, делители потока, отводящие патрубки и семяпроводы. При этом боковые стенки раструба выполнены криволинейными и установлены выпуклостью вовнутрь раструба.Равномерное (удовлетворяющее требованиям агротехники) распределение вь 1 севаемого материала по семяпроводам в данной конструкции возможно только при условии, когда высеваемый материал с определенной скоростью и равномерно подается по сечению подводящего трубопровода в раструб.При изменении скорости движения высеваемого материала или недостаточной длине стабилизирующего прямолинейного участка подводящего трубопровода происходит смещение материала к стенке трубопровода и снижение качества работы распределителя.Известно, что при повороте трубопровода с горизонтального положения на вертикальное с радиусом закругления от 4 до 8 его диаметров, равномерное распределение материала по сечению трубопровода наступает на длине, равной 12-15 диаметрам трубопровода, а при переходе с вертикали на горизонталь - на длине 8-10 диаметров. При этом полная стабилизация потока заканчивается на длине, равной 30-40 диаметрам трубопровода 10.Таким образом, удовлетворительная работа распределителя возможна при определенной,достаточной для выравнивания входящего потока смеси воздух-вь 1 севаемь 1 й материал длине прямолинейного участка подводящего трубопровода. Однако расположение подводящих трубопроводов, на сеялках с Централизованной системой высева (например, сеялка пневматическая универсальная С-6), предполагает практически во всех случаях поворот трубопровода перед входом в раструб.Кроме этого, в полевых условиях при изменении нагрузки на двигатель трактора изменяется частота вращения вала отбора мощности и рабочего вала вентилятора, что ведет к изменению скорости подаваемой в раструб смеси и снижению равномерности распределения вь 1 севаемого материала.Недостатки - для равномерного распределения вь 1 севаемого материала необходима определенная, достаточно большая, длина прямолинейного участка подводящего трубопровода, что конструктивно не всегда вь 1 полнимо, и определенный интервал варьирования скорости подаваемой смеси.Задачей заявляемой полезной модели является повышение равномерности распределения вь 1 севаемого материала по семяпроводам.Решение поставленной задачи достигается тем, что в предлагаемом распределителе,содержащем подводящий трубопровод, расширяющийся раструб, состоящий из верхней стенки с отражателями, нижней стенки и с боковых криволинейных стенок, отводящих патрубков и семяпроводов, на внутренней поверхности подводящего трубопровода перед входом в раструб расположены отражатели и конфузор. Отражатели имеют вид сферических сегментов и расположены в шахматном порядке на длине значительно меньшей, чем в случае трубопровода с гладкой внутренней стенкой. Вид и схема расположения отражателей могут быть другими.Отражатели и конфузор позволяют выровнять поток смеси по сечению трубопровода,увеличить его скорость и сориентировать по оси раструба, что положительно сказывается на равномерности распределения.Достигается это за счет того, что частицы вь 1 севаемого материала, скользящие по поверхности стенки вдоль оси трубопровода, попадают на отражатели, отрываются от стенки и перемешиваются с частицами, движущимися ближе к центру, образуя горизонтально перемещающийся поток взвешенных частиц вь 1 севаемого материала, достаточно равномерно распределенных по сечению трубопровода. Конфузор несколько сужает поток, повь 1 шая его скорость, и ориентирует по оси раструба.На фиг. 1 изображен предлагаемый распределитель (вид сбоку) на фиг. 2 то же - со снятой верхней стенкой (вид сверху).Распределитель состоит из подводящего трубопровода 1, расширяющегося раструба 2,выполненного в виде верхней стенки 3 с отражателями 4, нижней стенки 5 и боковых криволинейных стенок 6, отводящих патрубков 7 и семяпроводов 8. При этом на внутренней поверхности 9 подводящего трубопровода 1 перед входом в раструб 2 расположены в шахматном порядке отражатели 10, выполненные в виде сферических сегментов, и конфузор 11.Распределитель работает следующим образом. Воздушный поток, создаваемый вентилятором, увлекает поступающий через дозирующее устройство и эжектор (не показаны) из бункера сеялки высеваемый материал. Полученная смесь по подводящему трубопроводу 1 транспортируется в раструб 2. При попадании частиц материала на стенку 9, вследствие недостаточной длины прямолинейного участка подводящего трубопровода или скорости потока, происходит их столкновение с отражателями 10 и отскакивание от стенки и перемешивание с частицами, движущимися ближе к центру. Происходит вь 1 равнивание потока частиц материала по сечению трубопровода. Далее поток поступает в конфузор, где происходит его сужение, увеличение скорости и ориентирование по оси раструба.В раструбе ЧаСТИЦЫ высеваемого Материала Попадают на ЕГО ВЕрХНЮЮ СТЕНКУ 3, ГДЕ,отражаясь ОТ отражателей 4, распределяются ПО ВСЕМУ ОбЪЕМу раструба. Часть ВЫСЕВаЕМОГО Материала, отражаясь ОТ отражателей 4, сразу поступает В ОТВОДЯЩИЕ патрубки 7 И далее В СЕМЯПрОВОДЫДругая ЧаСТЬ Материала Попадает на бОКОВЫЕ КрИВОЛИНЕЙНЫЕ СТЕНКИ 6 И,отражаясь ОТ НИХ, распределяется ПО ОТВОДЯЩИМ патрубкам.ПРЕИМУТЦЕСТВО ПОЛЕЗНОЙ МОДЕЛИ В ТОМ, ЧТО ПрИ недостаточной ДЛИНЕ ПрЯМОЛИНЕЙНОГО участка ПОДВОДЯЩЕГО трубопровода И СКОРОСТИ ДВИЖЕНИЯ В НЕМ потока СМЕСИ ВОЗДУХВЫСЕВаЕМЫЙ Материал, СОВМЕСТНОЕ ДЕЙСТВИЕ на ЧаСТИЦЫ высеваемого Материала отражаТЕЛЕЙ И Конфузора, установленных на ВХОДЕ В раструб, ПОЗВОЛЯЕТ ВЫрОВНЯТЬ ПОТОК ПО СЕЧЕНИЮ, стабилизировать И сориентировать ЕГО ПО ОСИ раструба, а следовательно, ПОВЫСИТЬ равномерность распределения Материала ПО семяпроводам.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
