Распределитель сыпучих материалов

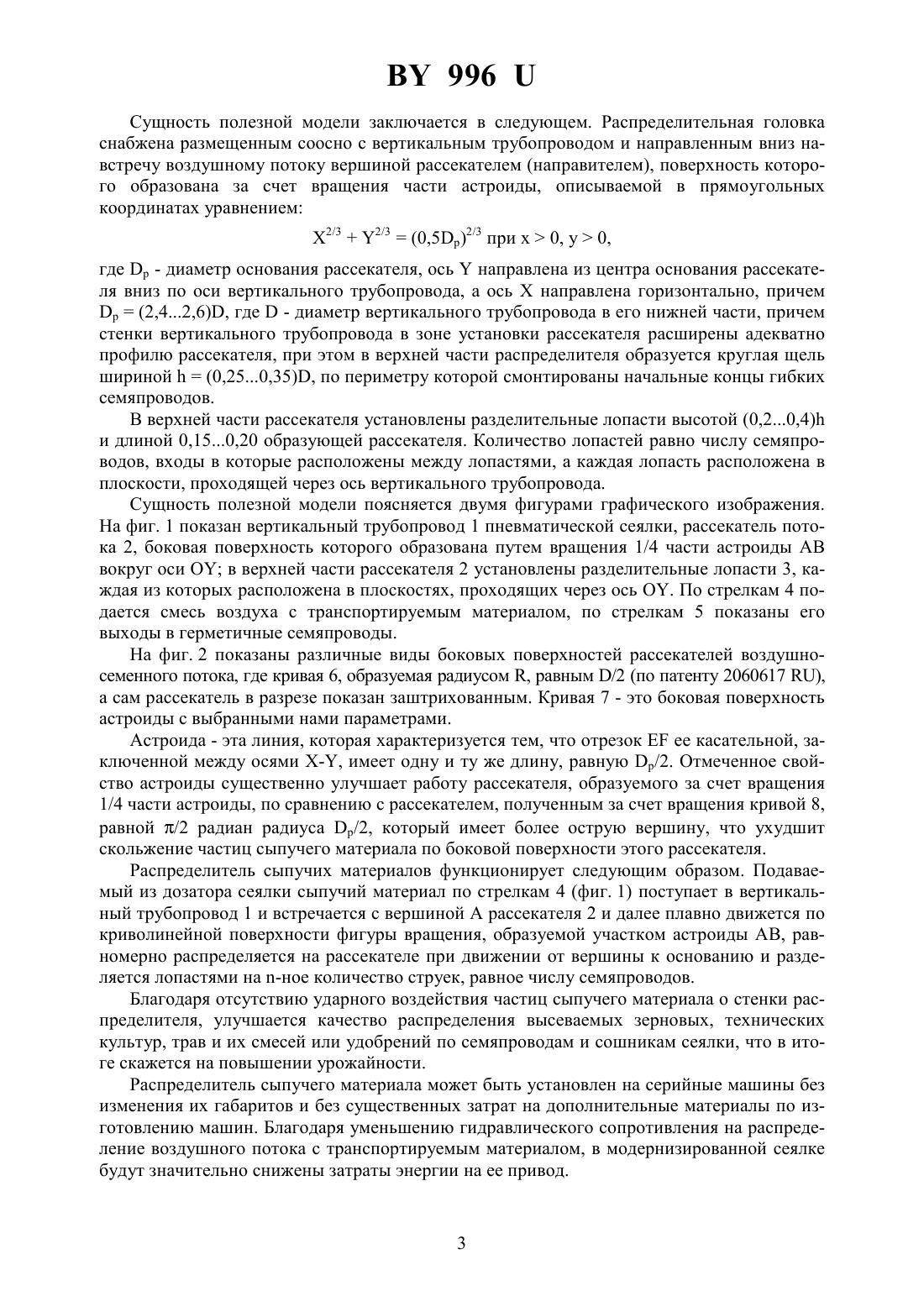

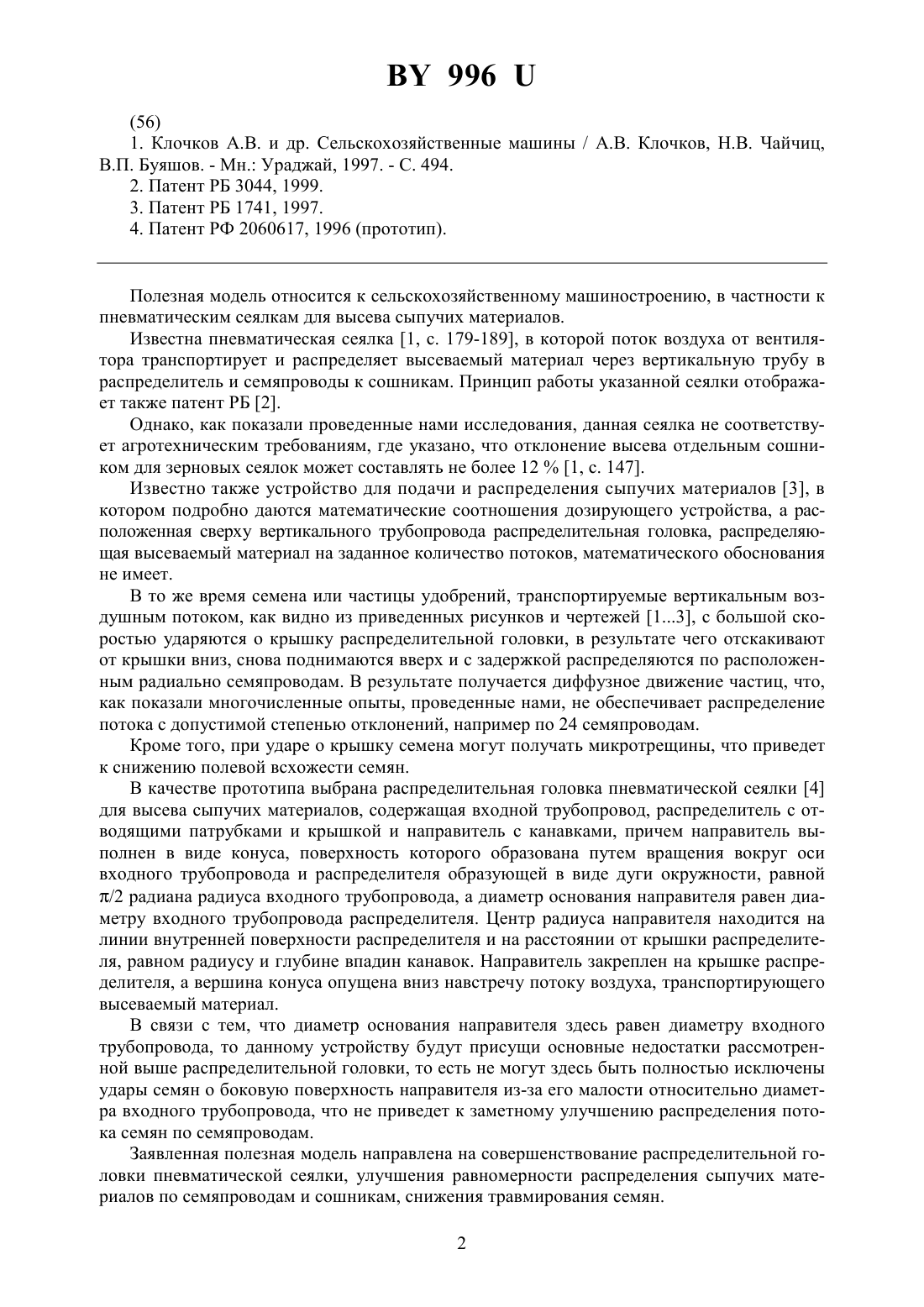

(71) Заявитель УО Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Каравай Леонид Васильевич Заяц Эдуард Владимирович Хацук Иван Викентьевич(73) Патентообладатель УО Гродненский государственный аграрный университет(57) Распределитель сыпучих материалов, содержащий вертикальный трубопровод с установленной сверху распределительной головкой, соединенной с семяпроводами, отличающийся тем, что распределительная головка снабжена размещенным соосно с вертикальным трубопроводом и направленным вниз навстречу воздушному потоку вершиной рассекателем, поверхность которого образована за счет вращения части астроиды,описываемой уравнением в прямоугольных координатах 2/32/3(0,5)2/3 при 00, где- диаметр основания рассекателя, осьнаправлена вниз по оси вертикального трубопровода, а осьнаправлена горизонтально, причем(2,42,6), где- диаметр вертикального трубопровода в его нижней части, причем стенки вертикального трубопровода в зоне установки рассекателя расширены адекватно профилю рассекателя, при этом в верхней части распределителя образуется круглая щель шириной(0,250,35), по периметру которой смонтированы начальные концы гибких семяпроводов, а в верхней части рассекателя установлены разделительные лопасти, высота которых равна (0,20,4), длина - 0,150,20 образующей рассекателя, количество равно числу семяпроводов, входы в которые расположены между лопастями, причем каждая лопасть расположена в плоскости, проходящей через ось вертикального трубопровода.(56) 1. Клочков А.В. и др. Сельскохозяйственные машины / А.В. Клочков, Н.В. Чайчиц,В.П. Буяшов. - Мн. Ураджай, 1997. - С. 494. 2. Патент РБ 3044, 1999. 3. Патент РБ 1741, 1997. 4. Патент РФ 2060617, 1996 (прототип). Полезная модель относится к сельскохозяйственному машиностроению, в частности к пневматическим сеялкам для высева сыпучих материалов. Известна пневматическая сеялка 1, с. 179-189, в которой поток воздуха от вентилятора транспортирует и распределяет высеваемый материал через вертикальную трубу в распределитель и семяпроводы к сошникам. Принцип работы указанной сеялки отображает также патент РБ 2. Однако, как показали проведенные нами исследования, данная сеялка не соответствует агротехническим требованиям, где указано, что отклонение высева отдельным сошником для зерновых сеялок может составлять не более 121, с. 147. Известно также устройство для подачи и распределения сыпучих материалов 3, в котором подробно даются математические соотношения дозирующего устройства, а расположенная сверху вертикального трубопровода распределительная головка, распределяющая высеваемый материал на заданное количество потоков, математического обоснования не имеет. В то же время семена или частицы удобрений, транспортируемые вертикальным воздушным потоком, как видно из приведенных рисунков и чертежей 13, с большой скоростью ударяются о крышку распределительной головки, в результате чего отскакивают от крышки вниз, снова поднимаются вверх и с задержкой распределяются по расположенным радиально семяпроводам. В результате получается диффузное движение частиц, что,как показали многочисленные опыты, проведенные нами, не обеспечивает распределение потока с допустимой степенью отклонений, например по 24 семяпроводам. Кроме того, при ударе о крышку семена могут получать микротрещины, что приведет к снижению полевой всхожести семян. В качестве прототипа выбрана распределительная головка пневматической сеялки 4 для высева сыпучих материалов, содержащая входной трубопровод, распределитель с отводящими патрубками и крышкой и направитель с канавками, причем направитель выполнен в виде конуса, поверхность которого образована путем вращения вокруг оси входного трубопровода и распределителя образующей в виде дуги окружности, равной/2 радиана радиуса входного трубопровода, а диаметр основания направителя равен диаметру входного трубопровода распределителя. Центр радиуса направителя находится на линии внутренней поверхности распределителя и на расстоянии от крышки распределителя, равном радиусу и глубине впадин канавок. Направитель закреплен на крышке распределителя, а вершина конуса опущена вниз навстречу потоку воздуха, транспортирующего высеваемый материал. В связи с тем, что диаметр основания направителя здесь равен диаметру входного трубопровода, то данному устройству будут присущи основные недостатки рассмотренной выше распределительной головки, то есть не могут здесь быть полностью исключены удары семян о боковую поверхность направителя из-за его малости относительно диаметра входного трубопровода, что не приведет к заметному улучшению распределения потока семян по семяпроводам. Заявленная полезная модель направлена на совершенствование распределительной головки пневматической сеялки, улучшения равномерности распределения сыпучих материалов по семяпроводам и сошникам, снижения травмирования семян. 2 996 Сущность полезной модели заключается в следующем. Распределительная головка снабжена размещенным соосно с вертикальным трубопроводом и направленным вниз навстречу воздушному потоку вершиной рассекателем (направителем), поверхность которого образована за счет вращения части астроиды, описываемой в прямоугольных координатах уравнением 2/32/3(0,5)2/3 при 0, у 0,где- диаметр основания рассекателя, осьнаправлена из центра основания рассекателя вниз по оси вертикального трубопровода, а осьнаправлена горизонтально, причем(2,42,6), где- диаметр вертикального трубопровода в его нижней части, причем стенки вертикального трубопровода в зоне установки рассекателя расширены адекватно профилю рассекателя, при этом в верхней части распределителя образуется круглая щель шириной(0,250,35), по периметру которой смонтированы начальные концы гибких семяпроводов. В верхней части рассекателя установлены разделительные лопасти высотой (0,20,4) и длиной 0,150,20 образующей рассекателя. Количество лопастей равно числу семяпроводов, входы в которые расположены между лопастями, а каждая лопасть расположена в плоскости, проходящей через ось вертикального трубопровода. Сущность полезной модели поясняется двумя фигурами графического изображения. На фиг. 1 показан вертикальный трубопровод 1 пневматической сеялки, рассекатель потока 2, боковая поверхность которого образована путем вращения 1/4 части астроиды АВ вокруг осив верхней части рассекателя 2 установлены разделительные лопасти 3, каждая из которых расположена в плоскостях, проходящих через ось . По стрелкам 4 подается смесь воздуха с транспортируемым материалом, по стрелкам 5 показаны его выходы в герметичные семяпроводы. На фиг. 2 показаны различные виды боковых поверхностей рассекателей воздушносеменного потока, где кривая 6, образуемая радиусом , равным /2 (по патенту 2060617 ),а сам рассекатель в разрезе показан заштрихованным. Кривая 7 - это боковая поверхность астроиды с выбранными нами параметрами. Астроида - эта линия, которая характеризуется тем, что отрезокее касательной, заключенной между осями -, имеет одну и ту же длину, равную /2. Отмеченное свойство астроиды существенно улучшает работу рассекателя, образуемого за счет вращения 1/4 части астроиды, по сравнению с рассекателем, полученным за счет вращения кривой 8,равной /2 радиан радиуса /2, который имеет более острую вершину, что ухудшит скольжение частиц сыпучего материала по боковой поверхности этого рассекателя. Распределитель сыпучих материалов функционирует следующим образом. Подаваемый из дозатора сеялки сыпучий материал по стрелкам 4 (фиг. 1) поступает в вертикальный трубопровод 1 и встречается с вершиной А рассекателя 2 и далее плавно движется по криволинейной поверхности фигуры вращения, образуемой участком астроиды АВ, равномерно распределяется на рассекателе при движении от вершины к основанию и разделяется лопастями на -ное количество струек, равное числу семяпроводов. Благодаря отсутствию ударного воздействия частиц сыпучего материала о стенки распределителя, улучшается качество распределения высеваемых зерновых, технических культур, трав и их смесей или удобрений по семяпроводам и сошникам сеялки, что в итоге скажется на повышении урожайности. Распределитель сыпучего материала может быть установлен на серийные машины без изменения их габаритов и без существенных затрат на дополнительные материалы по изготовлению машин. Благодаря уменьшению гидравлического сопротивления на распределение воздушного потока с транспортируемым материалом, в модернизированной сеялке будут значительно снижены затраты энергии на ее привод. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
