Устройство для контроля целостности медицинских перчаток

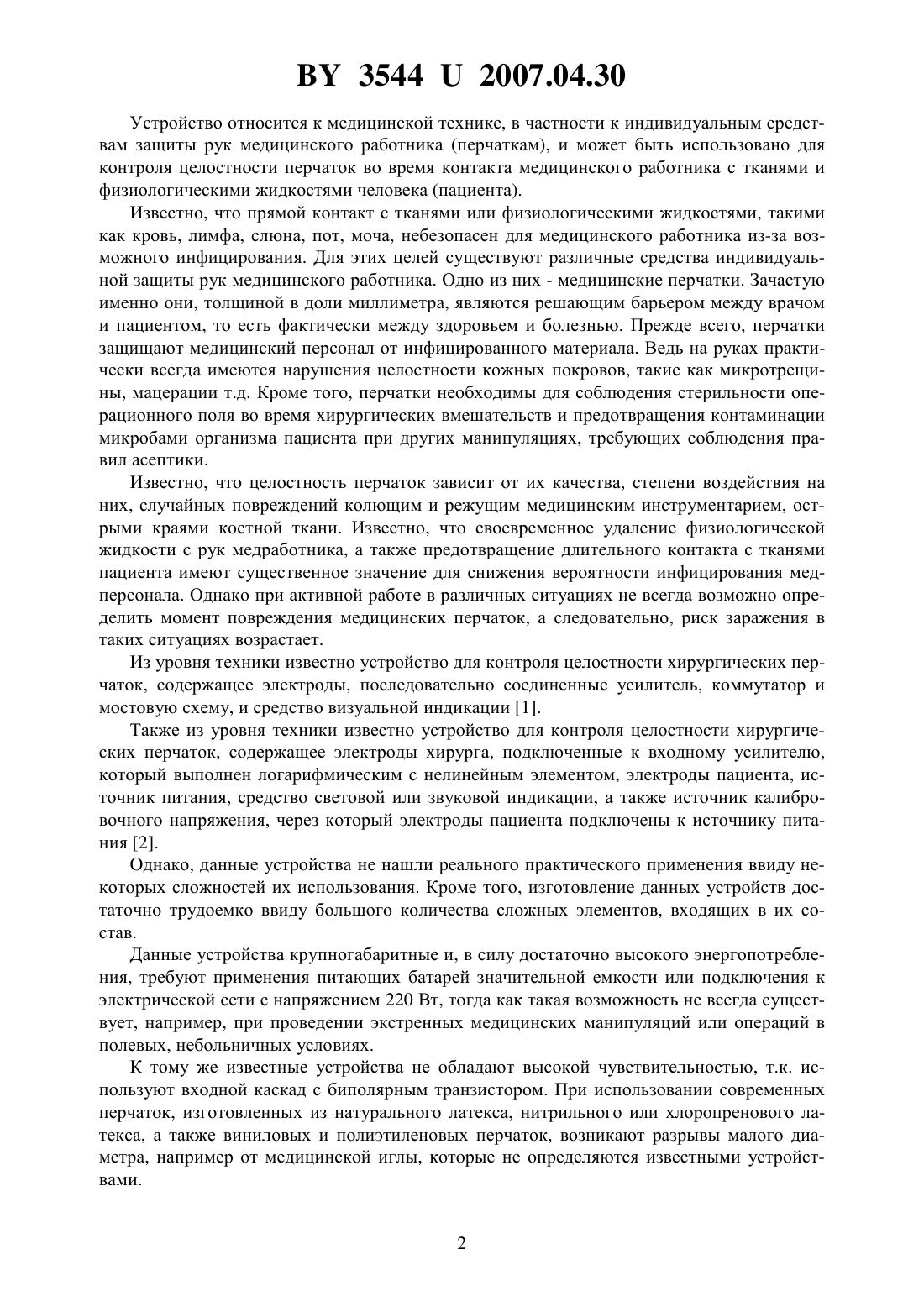

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЦЕЛОСТНОСТИ МЕДИЦИНСКИХ ПЕРЧАТОК(71) Заявители Волков Владимир Васильевич Хорошун Евгений Григорьевич(72) Авторы Волков Владимир Васильевич Хорошун Евгений Григорьевич(73) Патентообладатели Волков Владимир Васильевич Хорошун Евгений Григорьевич(57) 1. Устройство для контроля целостности перчаток, включающее источник питания,электроды и устройство сигнализации, отличающееся тем, что дополнительно содержит резистор и пороговое устройство в виде полевого транзистора с индуцированным каналом, при этом пороговое устройство подключено к элементу питания и одному из электродов, а подключение ко второму электроду произведено через устройство сигнализации. 2. Устройство по п. 1, отличающееся тем, что устройство сигнализации представляет собой вибродвигатель. 35442007.04.30 Устройство относится к медицинской технике, в частности к индивидуальным средствам защиты рук медицинского работника (перчаткам), и может быть использовано для контроля целостности перчаток во время контакта медицинского работника с тканями и физиологическими жидкостями человека (пациента). Известно, что прямой контакт с тканями или физиологическими жидкостями, такими как кровь, лимфа, слюна, пот, моча, небезопасен для медицинского работника из-за возможного инфицирования. Для этих целей существуют различные средства индивидуальной защиты рук медицинского работника. Одно из них - медицинские перчатки. Зачастую именно они, толщиной в доли миллиметра, являются решающим барьером между врачом и пациентом, то есть фактически между здоровьем и болезнью. Прежде всего, перчатки защищают медицинский персонал от инфицированного материала. Ведь на руках практически всегда имеются нарушения целостности кожных покровов, такие как микротрещины, мацерации т.д. Кроме того, перчатки необходимы для соблюдения стерильности операционного поля во время хирургических вмешательств и предотвращения контаминации микробами организма пациента при других манипуляциях, требующих соблюдения правил асептики. Известно, что целостность перчаток зависит от их качества, степени воздействия на них, случайных повреждений колющим и режущим медицинским инструментарием, острыми краями костной ткани. Известно, что своевременное удаление физиологической жидкости с рук медработника, а также предотвращение длительного контакта с тканями пациента имеют существенное значение для снижения вероятности инфицирования медперсонала. Однако при активной работе в различных ситуациях не всегда возможно определить момент повреждения медицинских перчаток, а следовательно, риск заражения в таких ситуациях возрастает. Из уровня техники известно устройство для контроля целостности хирургических перчаток, содержащее электроды, последовательно соединенные усилитель, коммутатор и мостовую схему, и средство визуальной индикации 1. Также из уровня техники известно устройство для контроля целостности хирургических перчаток, содержащее электроды хирурга, подключенные к входному усилителю,который выполнен логарифмическим с нелинейным элементом, электроды пациента, источник питания, средство световой или звуковой индикации, а также источник калибровочного напряжения, через который электроды пациента подключены к источнику питания 2. Однако, данные устройства не нашли реального практического применения ввиду некоторых сложностей их использования. Кроме того, изготовление данных устройств достаточно трудоемко ввиду большого количества сложных элементов, входящих в их состав. Данные устройства крупногабаритные и, в силу достаточно высокого энергопотребления, требуют применения питающих батарей значительной емкости или подключения к электрической сети с напряжением 220 Вт, тогда как такая возможность не всегда существует, например, при проведении экстренных медицинских манипуляций или операций в полевых, небольничных условиях. К тому же известные устройства не обладают высокой чувствительностью, т.к. используют входной каскад с биполярным транзистором. При использовании современных перчаток, изготовленных из натурального латекса, нитрильного или хлоропренового латекса, а также виниловых и полиэтиленовых перчаток, возникают разрывы малого диаметра, например от медицинской иглы, которые не определяются известными устройствами. 35442007.04.30 Задачей настоящей полезной модели является создание простого в изготовлении портативного устройства для контроля целостности медицинских перчаток, обеспечивающего эффективное высокочувствительное определение микроповреждений перчаток. Поставленная задача решается заявляемым устройством для контроля целостности медицинских перчаток, состоящим из источника питания, электродов, порогового устройства в виде полевого транзистора с индуцированным каналом, резистора и устройства сигнализации, при этом пороговое устройство подключено к элементу питания и одному из электродов, а подключение ко второму электроду произведено через устройство сигнализации. В предпочтительном варианте реализации заявляемой полезной модели в качестве устройства сигнализации установлен вибродвигатель. Именно благодаря применению транзистора с индуцированным каналом в качестве порогового устройства обеспечивается исключительно высокая пороговая чувствительность устройства, что очень важно для обнаружения отверстий очень малого диаметра. На фигуре представлена блок-схема заявляемого устройства, на которой 1 - источник питания, 2 - пороговое устройство, 3 - резистор, 4 - устройство сигнализации, 5 и 6 - электроды. Источник питания (1) служит для подачи напряжения на компоненты схемы. Пороговое устройство (2) предназначено для преобразования микротоков, возникающих от источника питания, в ток, достаточный для срабатывания устройства сигнализации. Резистор (3) предназначен для удержания затвора порогового устройства в нулевом потенциале при отсутствии тока, таким образом предотвращая самопроизвольное срабатывание порогового устройства. Устройство сигнализации (4) предназначено для своевременного оповещения медицинского работника о повреждении перчатки. Электроды (5) и (6) выполняются в виде металлических пластинок и предназначены для подключения заявляемого устройства к медицинскому работнику и пациенту. Заявленное устройство работает следующим образом. Перед проведением манипуляций электроды 5 и 6 закрепляются соответственно на открытых участках кожи пациента и медицинского работника с помощью липкой ленты. При неповрежденных хирургических перчатках ток через резистор не протекает и падение напряжения на нем, а значит и на входе пороговой схемы, равно нулю, полевой транзистор с индуцированным каналом закрыт, и устройство сигнализации остается обесточенным, т.е. находится в состоянии покоя. При повреждении перчатки и возникновении контакта пациент - медицинский работник электрическая цепь замыкается. На резисторе возникает падение напряжения, при превышении этого напряжения порогового значения открывается полевой транзистор с индуцированным каналом, через устройство сигнализации протекает рабочий электрический ток, заставляя его работать. В предпочтительном варианте реализации полезной модели функцию устройства сигнализации выполняет вибродвигатель, который при работе производит бесшумный вибросигнал. Применение вибросигнала предпочтительнее, нежели применение звукового или светового сигнала, так как он не отвлекает внимание персонала, задействованного в проведении операции. Устройство сигнализации работает до тех пор, пока не устранен контакт пациент - медицинский работник. Заявляемое устройство проявляет очень высокую чувствительность при наличии микроповреждений, что позволяет медицинскому работнику своевременно производить заме 3 35442007.04.30 ну перчатки, тем самым существенно сокращая длительность контакта пациент - медицинский работник. Ток, потребляемый заявляемым устройством в режиме ожидания, ничтожно мал, т.к. определяется током утечки сток-исток закрытого полевого транзистора с индуцированным каналом, что позволяет не использовать выключатель питания. Это дополнительно упрощает конструкцию устройства. Возможность его миниатюрного исполнения и крепления к телу медицинского работника и пациента наподобие браслета существенно облегчает его использование. Возможно подключение до четырех и более заявляемых устройств (отдельного для каждого хирурга) к одной пластине пациента. Заявленное устройство имеет простую схему и практически не потребляет электрический ток в режиме покоя, потребляя его только в момент срабатывания, что позволяет применять для его питания миниатюрные автономные батареи. Заявленное устройство имеет исключительно высокую чувствительность за счет применения полевого транзистора и позволяет обнаруживать мельчайшие повреждения медицинских перчаток. Кроме того, в заявленном устройстве используется в качестве устройства сигнализации вибродвигатель, не отвлекающий внимание других медработников. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
