Съемный держатель для переноски бутылок

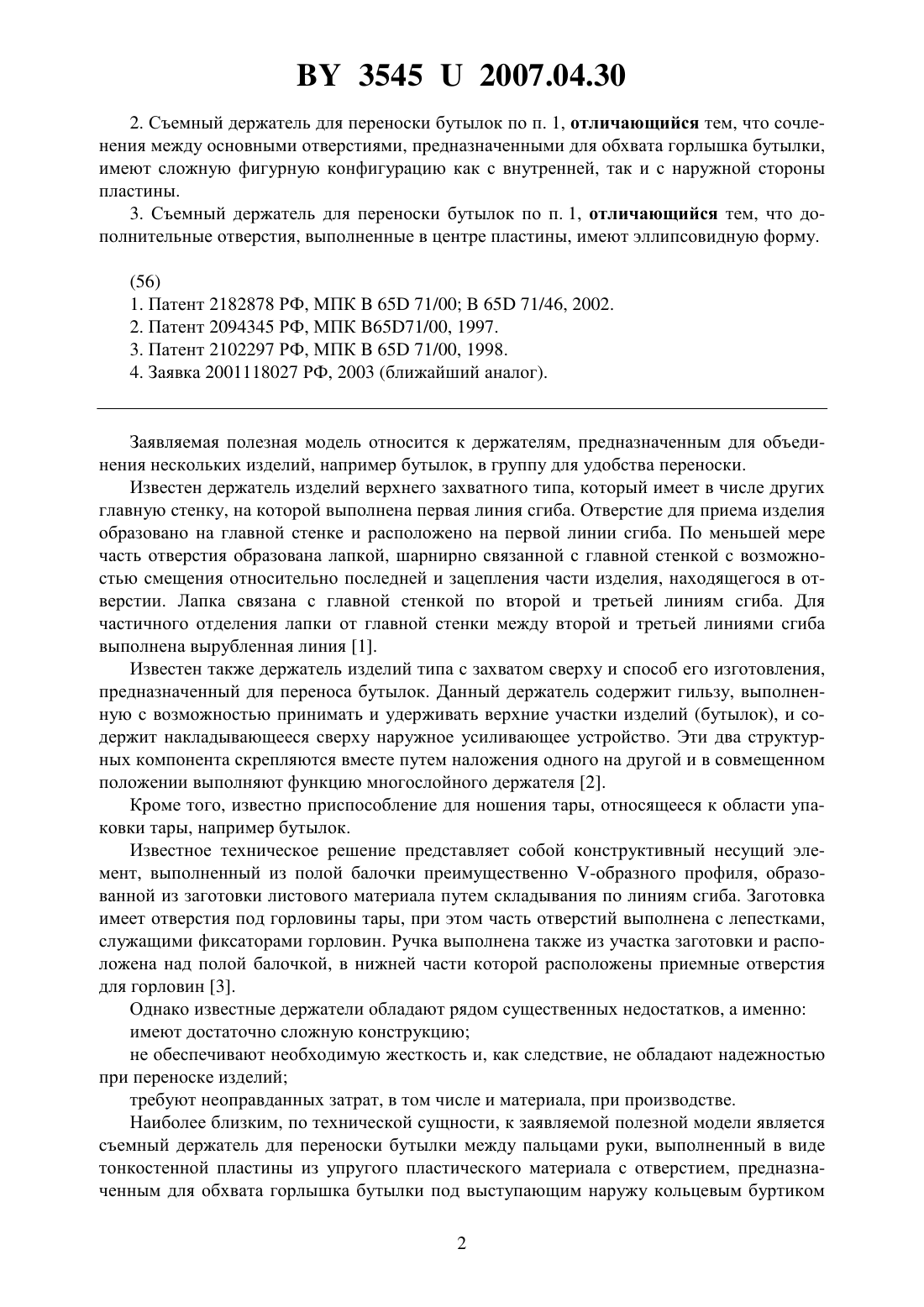

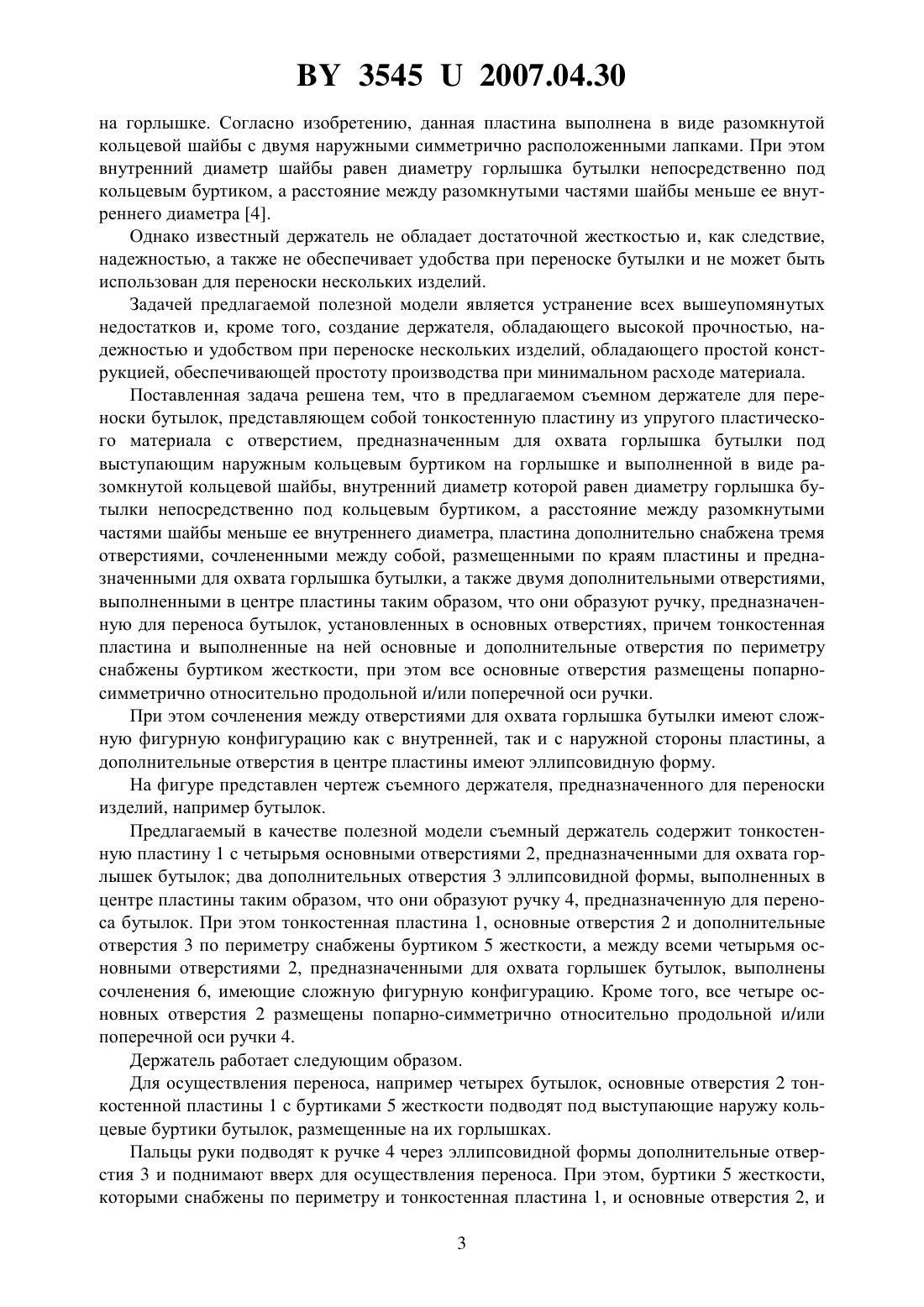

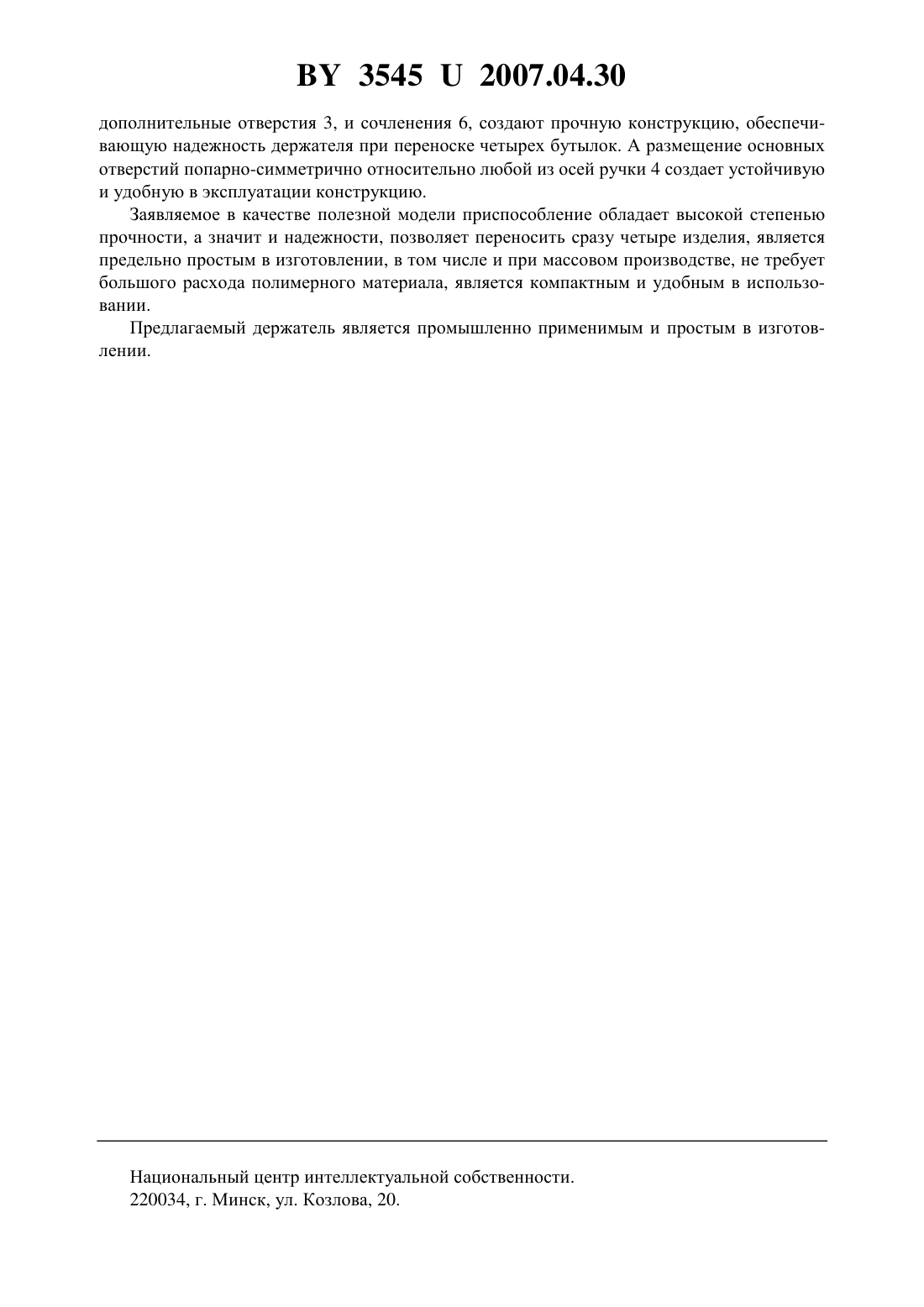

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЪЕМНЫЙ ДЕРЖАТЕЛЬ ДЛЯ ПЕРЕНОСКИ БУТЫЛОК(71) Заявитель Производственное унитарное частное предприятие ДАРИДА(72) Авторы Хуторнюк Олег Григорьевич Гвоздь Михаил Михайлович(73) Патентообладатель Производственное унитарное частное предприятие ДАРИДА(57) 1. Съемный держатель для переноски бутылок, представляющий собой тонкостенную пластину из упругого пластического материала с отверстием, предназначенным для охвата горлышка бутылки под выступающим наружным кольцевым буртиком на горлышке и выполненным в виде разомкнутой кольцевой шайбы, внутренний диаметр которой равен диаметру горлышка бутылки непосредственно под кольцевым буртиком, а расстояние между разомкнутыми частями шайбы меньше ее внутреннего диаметра, отличающийся тем, что пластина дополнительно оснащена тремя основными отверстиями, сочлененными между собой, размещенными по краям пластины и предназначенными для охвата горлышка бутылки, а также двумя дополнительными отверстиями, выполненными в центре тонкостенной пластины таким образом, что образуют ручку, предназначенную для переноса бутылок, установленных в основных отверстиях, причем тонкостенная пластина и выполненные на ней основные и дополнительные отверстия по периметру снабжены буртиком жесткости, при этом все основные отверстия размещены попарно-симметрично относительно продольной и/или поперечной оси ручки. 35452007.04.30 2. Съемный держатель для переноски бутылок по п. 1, отличающийся тем, что сочленения между основными отверстиями, предназначенными для обхвата горлышка бутылки,имеют сложную фигурную конфигурацию как с внутренней, так и с наружной стороны пластины. 3. Съемный держатель для переноски бутылок по п. 1, отличающийся тем, что дополнительные отверстия, выполненные в центре пластины, имеют эллипсовидную форму. Заявляемая полезная модель относится к держателям, предназначенным для объединения нескольких изделий, например бутылок, в группу для удобства переноски. Известен держатель изделий верхнего захватного типа, который имеет в числе других главную стенку, на которой выполнена первая линия сгиба. Отверстие для приема изделия образовано на главной стенке и расположено на первой линии сгиба. По меньшей мере часть отверстия образована лапкой, шарнирно связанной с главной стенкой с возможностью смещения относительно последней и зацепления части изделия, находящегося в отверстии. Лапка связана с главной стенкой по второй и третьей линиям сгиба. Для частичного отделения лапки от главной стенки между второй и третьей линиями сгиба выполнена вырубленная линия 1. Известен также держатель изделий типа с захватом сверху и способ его изготовления,предназначенный для переноса бутылок. Данный держатель содержит гильзу, выполненную с возможностью принимать и удерживать верхние участки изделий (бутылок), и содержит накладывающееся сверху наружное усиливающее устройство. Эти два структурных компонента скрепляются вместе путем наложения одного на другой и в совмещенном положении выполняют функцию многослойного держателя 2. Кроме того, известно приспособление для ношения тары, относящееся к области упаковки тары, например бутылок. Известное техническое решение представляет собой конструктивный несущий элемент, выполненный из полой балочки преимущественно -образного профиля, образованной из заготовки листового материала путем складывания по линиям сгиба. Заготовка имеет отверстия под горловины тары, при этом часть отверстий выполнена с лепестками,служащими фиксаторами горловин. Ручка выполнена также из участка заготовки и расположена над полой балочкой, в нижней части которой расположены приемные отверстия для горловин 3. Однако известные держатели обладают рядом существенных недостатков, а именно имеют достаточно сложную конструкцию не обеспечивают необходимую жесткость и, как следствие, не обладают надежностью при переноске изделий требуют неоправданных затрат, в том числе и материала, при производстве. Наиболее близким, по технической сущности, к заявляемой полезной модели является съемный держатель для переноски бутылки между пальцами руки, выполненный в виде тонкостенной пластины из упругого пластического материала с отверстием, предназначенным для обхвата горлышка бутылки под выступающим наружу кольцевым буртиком 2 35452007.04.30 на горлышке. Согласно изобретению, данная пластина выполнена в виде разомкнутой кольцевой шайбы с двумя наружными симметрично расположенными лапками. При этом внутренний диаметр шайбы равен диаметру горлышка бутылки непосредственно под кольцевым буртиком, а расстояние между разомкнутыми частями шайбы меньше ее внутреннего диаметра 4. Однако известный держатель не обладает достаточной жесткостью и, как следствие,надежностью, а также не обеспечивает удобства при переноске бутылки и не может быть использован для переноски нескольких изделий. Задачей предлагаемой полезной модели является устранение всех вышеупомянутых недостатков и, кроме того, создание держателя, обладающего высокой прочностью, надежностью и удобством при переноске нескольких изделий, обладающего простой конструкцией, обеспечивающей простоту производства при минимальном расходе материала. Поставленная задача решена тем, что в предлагаемом съемном держателе для переноски бутылок, представляющем собой тонкостенную пластину из упругого пластического материала с отверстием, предназначенным для охвата горлышка бутылки под выступающим наружным кольцевым буртиком на горлышке и выполненной в виде разомкнутой кольцевой шайбы, внутренний диаметр которой равен диаметру горлышка бутылки непосредственно под кольцевым буртиком, а расстояние между разомкнутыми частями шайбы меньше ее внутреннего диаметра, пластина дополнительно снабжена тремя отверстиями, сочлененными между собой, размещенными по краям пластины и предназначенными для охвата горлышка бутылки, а также двумя дополнительными отверстиями,выполненными в центре пластины таким образом, что они образуют ручку, предназначенную для переноса бутылок, установленных в основных отверстиях, причем тонкостенная пластина и выполненные на ней основные и дополнительные отверстия по периметру снабжены буртиком жесткости, при этом все основные отверстия размещены попарносимметрично относительно продольной и/или поперечной оси ручки. При этом сочленения между отверстиями для охвата горлышка бутылки имеют сложную фигурную конфигурацию как с внутренней, так и с наружной стороны пластины, а дополнительные отверстия в центре пластины имеют эллипсовидную форму. На фигуре представлен чертеж съемного держателя, предназначенного для переноски изделий, например бутылок. Предлагаемый в качестве полезной модели съемный держатель содержит тонкостенную пластину 1 с четырьмя основными отверстиями 2, предназначенными для охвата горлышек бутылок два дополнительных отверстия 3 эллипсовидной формы, выполненных в центре пластины таким образом, что они образуют ручку 4, предназначенную для переноса бутылок. При этом тонкостенная пластина 1, основные отверстия 2 и дополнительные отверстия 3 по периметру снабжены буртиком 5 жесткости, а между всеми четырьмя основными отверстиями 2, предназначенными для охвата горлышек бутылок, выполнены сочленения 6, имеющие сложную фигурную конфигурацию. Кроме того, все четыре основных отверстия 2 размещены попарно-симметрично относительно продольной и/или поперечной оси ручки 4. Держатель работает следующим образом. Для осуществления переноса, например четырех бутылок, основные отверстия 2 тонкостенной пластины 1 с буртиками 5 жесткости подводят под выступающие наружу кольцевые буртики бутылок, размещенные на их горлышках. Пальцы руки подводят к ручке 4 через эллипсовидной формы дополнительные отверстия 3 и поднимают вверх для осуществления переноса. При этом, буртики 5 жесткости,которыми снабжены по периметру и тонкостенная пластина 1, и основные отверстия 2, и 3 35452007.04.30 дополнительные отверстия 3, и сочленения 6, создают прочную конструкцию, обеспечивающую надежность держателя при переноске четырех бутылок. А размещение основных отверстий попарно-симметрично относительно любой из осей ручки 4 создает устойчивую и удобную в эксплуатации конструкцию. Заявляемое в качестве полезной модели приспособление обладает высокой степенью прочности, а значит и надежности, позволяет переносить сразу четыре изделия, является предельно простым в изготовлении, в том числе и при массовом производстве, не требует большого расхода полимерного материала, является компактным и удобным в использовании. Предлагаемый держатель является промышленно применимым и простым в изготовлении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
