Противоопрокидывающее устройство для кресла-коляски

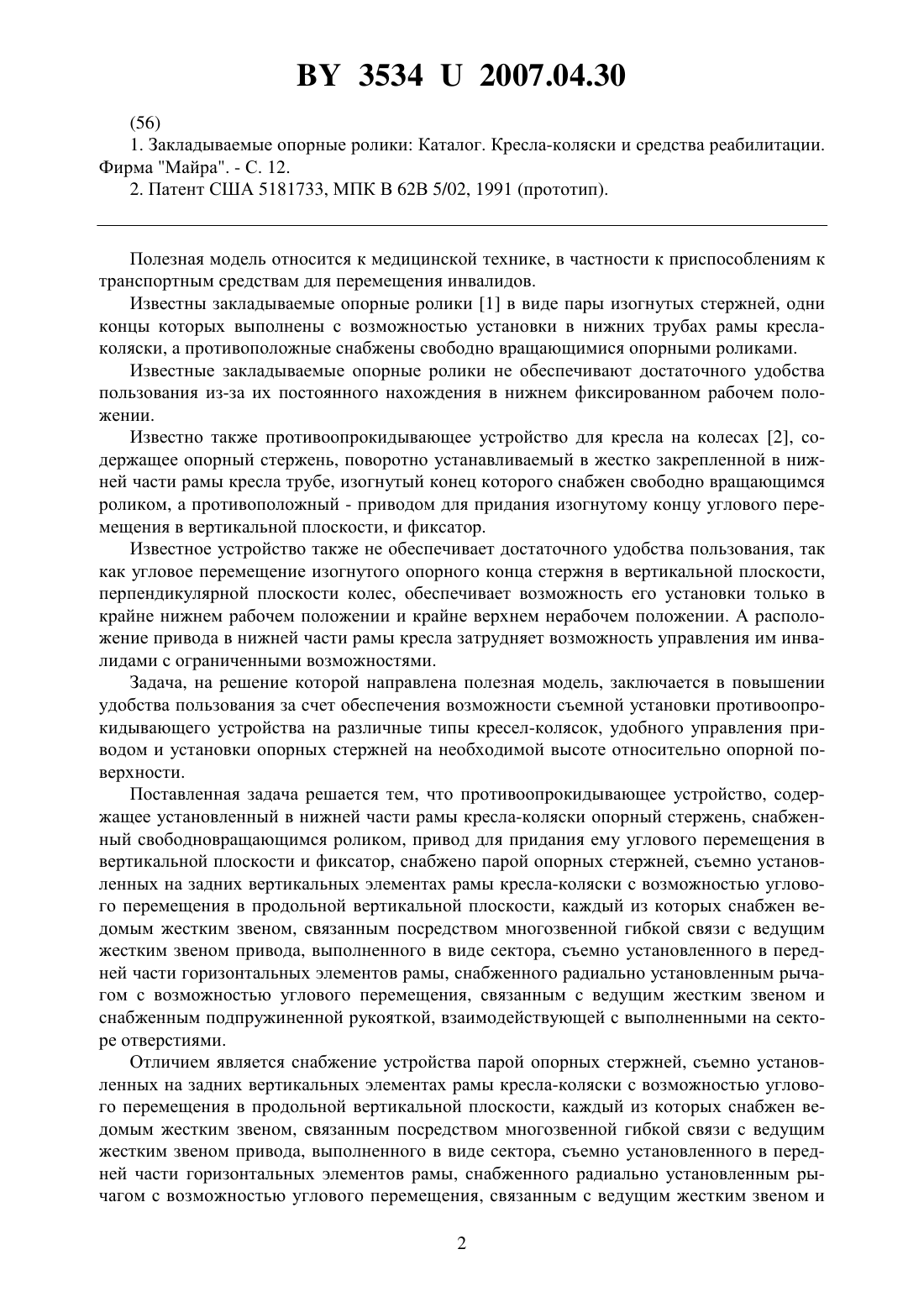

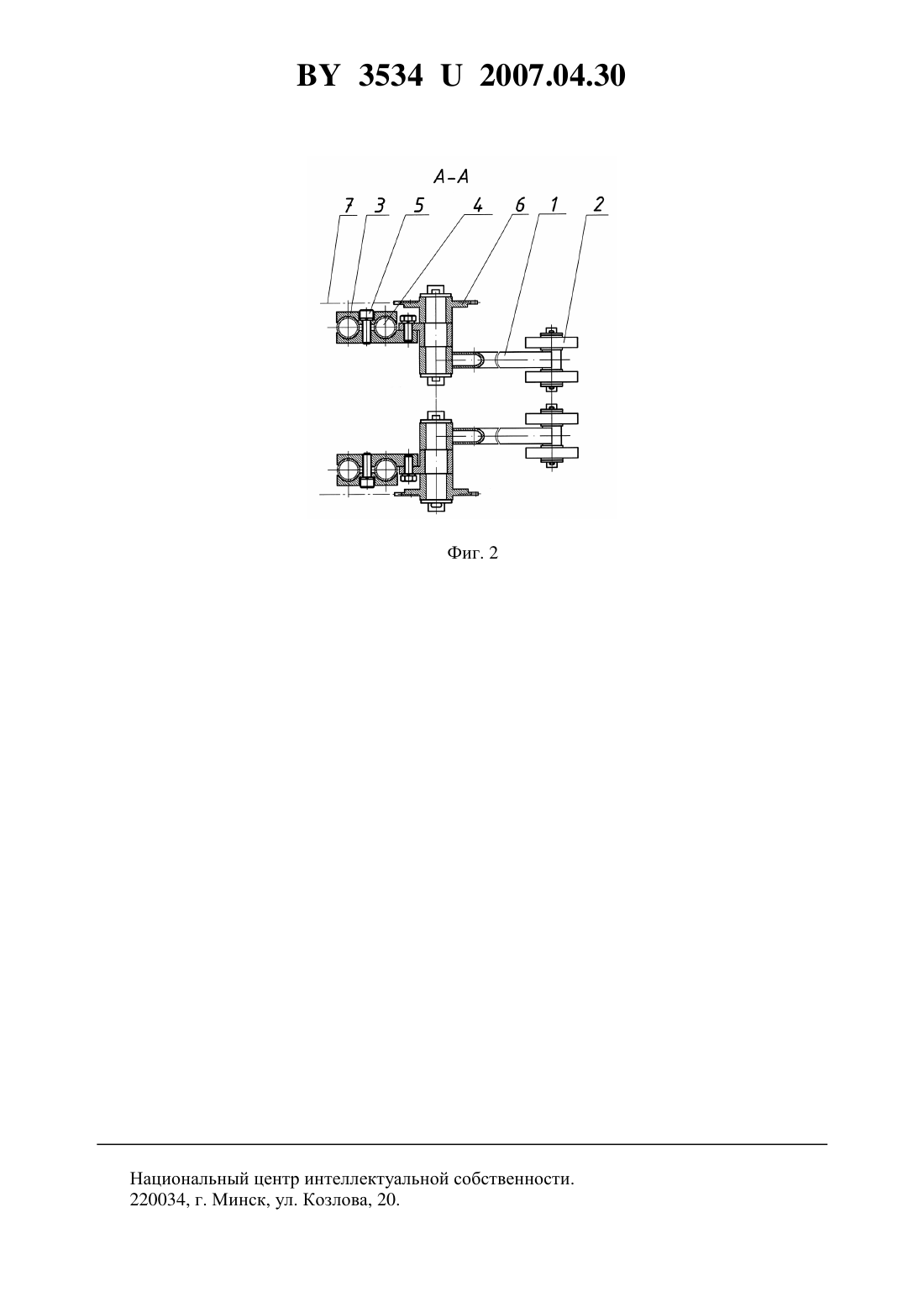

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОТИВООПРОКИДЫВАЮЩЕЕ УСТРОЙСТВО ДЛЯ КРЕСЛА-КОЛЯСКИ(71) Заявитель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(72) Авторы Подсобей Григорий Захарович Волков Иван Николаевич Минаковский Иван Здиславович Криволап Эдуард Степанович(73) Патентообладатель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(57) Противоопрокидывающее устройство для кресла-коляски, содержащее опорный стержень, установленный в нижней части рамы кресла-коляски, снабженный свободновращающимся роликом, привод для придания ему углового перемещения в вертикальной плоскости и фиксатор, отличающееся тем, что снабжено парой опорных стержней, съемно установленных на задних вертикальных элементах рамы с возможностью углового перемещения в продольной вертикальной плоскости, каждый из которых снабжен ведомым жестким звеном, связанным посредством многозвенной гибкой связи с ведущим жестким звеном привода, выполненного в виде сектора, съемно установленного в передней части горизонтальных элементов рамы, снабженного радиально установленным рычагом с возможностью углового перемещения, связанным с ведущим жестким звеном и снабженным подпружиненной рукояткой, взаимодействующей с выполненными на секторе отверстиями.(56) 1. Закладываемые опорные ролики Каталог. Кресла-коляски и средства реабилитации. Фирма Майра. - С. 12. 2. Патент США 5181733, МПК В 62 В 5/02, 1991 (прототип). Полезная модель относится к медицинской технике, в частности к приспособлениям к транспортным средствам для перемещения инвалидов. Известны закладываемые опорные ролики 1 в виде пары изогнутых стержней, одни концы которых выполнены с возможностью установки в нижних трубах рамы креслаколяски, а противоположные снабжены свободно вращающимися опорными роликами. Известные закладываемые опорные ролики не обеспечивают достаточного удобства пользования из-за их постоянного нахождения в нижнем фиксированном рабочем положении. Известно также противоопрокидывающее устройство для кресла на колесах 2, содержащее опорный стержень, поворотно устанавливаемый в жестко закрепленной в нижней части рамы кресла трубе, изогнутый конец которого снабжен свободно вращающимся роликом, а противоположный - приводом для придания изогнутому концу углового перемещения в вертикальной плоскости, и фиксатор. Известное устройство также не обеспечивает достаточного удобства пользования, так как угловое перемещение изогнутого опорного конца стержня в вертикальной плоскости,перпендикулярной плоскости колес, обеспечивает возможность его установки только в крайне нижнем рабочем положении и крайне верхнем нерабочем положении. А расположение привода в нижней части рамы кресла затрудняет возможность управления им инвалидами с ограниченными возможностями. Задача, на решение которой направлена полезная модель, заключается в повышении удобства пользования за счет обеспечения возможности съемной установки противоопрокидывающего устройства на различные типы кресел-колясок, удобного управления приводом и установки опорных стержней на необходимой высоте относительно опорной поверхности. Поставленная задача решается тем, что противоопрокидывающее устройство, содержащее установленный в нижней части рамы кресла-коляски опорный стержень, снабженный свободновращающимся роликом, привод для придания ему углового перемещения в вертикальной плоскости и фиксатор, снабжено парой опорных стержней, съемно установленных на задних вертикальных элементах рамы кресла-коляски с возможностью углового перемещения в продольной вертикальной плоскости, каждый из которых снабжен ведомым жестким звеном, связанным посредством многозвенной гибкой связи с ведущим жестким звеном привода, выполненного в виде сектора, съемно установленного в передней части горизонтальных элементов рамы, снабженного радиально установленным рычагом с возможностью углового перемещения, связанным с ведущим жестким звеном и снабженным подпружиненной рукояткой, взаимодействующей с выполненными на секторе отверстиями. Отличием является снабжение устройства парой опорных стержней, съемно установленных на задних вертикальных элементах рамы кресла-коляски с возможностью углового перемещения в продольной вертикальной плоскости, каждый из которых снабжен ведомым жестким звеном, связанным посредством многозвенной гибкой связи с ведущим жестким звеном привода, выполненного в виде сектора, съемно установленного в передней части горизонтальных элементов рамы, снабженного радиально установленным рычагом с возможностью углового перемещения, связанным с ведущим жестким звеном и 2 35342007.04.30 снабженным подпружиненной рукояткой, взаимодействующей с выполненными на секторе отверстиями. Такое выполнение устройства обеспечивает возможность его монтажа и демонтажа на различные, в том числе складные, кресла-коляски, удобство управления приводом углового перемещения и фиксации опорных стержней на различной рабочей высоте относительно опорной поверхности, что исключает опрокидывание кресла-коляски при критическом смещении центра тяжести инвалида к ее спинке, при преодолении препятствий и перемещении под уклон. На фиг. 1 схематически изображено заявляемое устройство, вид сбоку на фиг. 2 - то же, разрез А-А на фиг. 1. Противоопрокидывающее устройство содержит пару опорных стержней 1, снабженных на опорном конце свободно вращающимися роликами 2, установленных на кронштейнах 3 поворотно в продольной вертикальной плоскости. Кронштейны 3 съемно установлены на задних вертикальных элементах 4 рамы кресла-коляски посредством винтовых соединений 5. Каждый из опорных стержней 1 снабжен ведомым жестким звеном 6, связанным посредством гибкой многозвенной связи 7 с ведущим жестким звеном 8 привода, выполненного в виде сектора 9, жестко установленного на кронштейн 10, съемно установленного в передней части горизонтальных элементов 11 и 12 посредством винтовых соединений 13. Сектор 9 снабжен радиально установленным с возможностью углового перемещения рычагом 14, жестко связанным с ведущим жестким звеном 8 и снабженным подпружиненной рукояткой 15, взаимодействующей с отверстиями 16, выполненными на секторе 9. Противоопрокидывающее устройство устанавливают на кресло-коляску следующим образом. Кронштейны 3 с опорными стержнями 1 устанавливают на задних вертикальных элементах 4 рамы кресла-коляски и закрепляют их винтовыми соединениями 5. Кронштейн 10 с приводами устанавливают в передней части горизонтальных элементов 11 и 12 рамы кресла-коляски. На ведомые жесткие звенья 6 и ведущие жесткие звенья 8 устанавливают гибкие многозвенные связи 7 с учетом расположения опорных стержней 1 в крайнем нижнем рабочем положении и рукояток 15 приводов в крайнем верхнем положении. Смещением кронштейнов 10 на горизонтальных элементах 11 и 12 рамы устанавливают необходимое натяжение гибких многозвенных связей 7 и кронштейны 10 закрепляют винтовыми соединениями 13. Установленное крайнее нижнее рабочее положение опорных стержней 1 используют при неподвижном положении кресла-коляски, чем обеспечивают исключение ее опрокидывания при смещении центра тяжести инвалида к спинке во время отдыха или выполнении каких-либо движений. Необходимую установку опорных стержней 1 в различных рабочих положениях, например при необходимости перемещения по пандусу, или установку опорных стержней в крайнем верхнем нерабочем положении осуществляют перемещением подпружиненных рукояток 15 вниз и установкой их в соответствующих отверстиях 16, чем обеспечивают надежную фиксацию установленного положения опорных стержней 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
