Плуг комбинированный

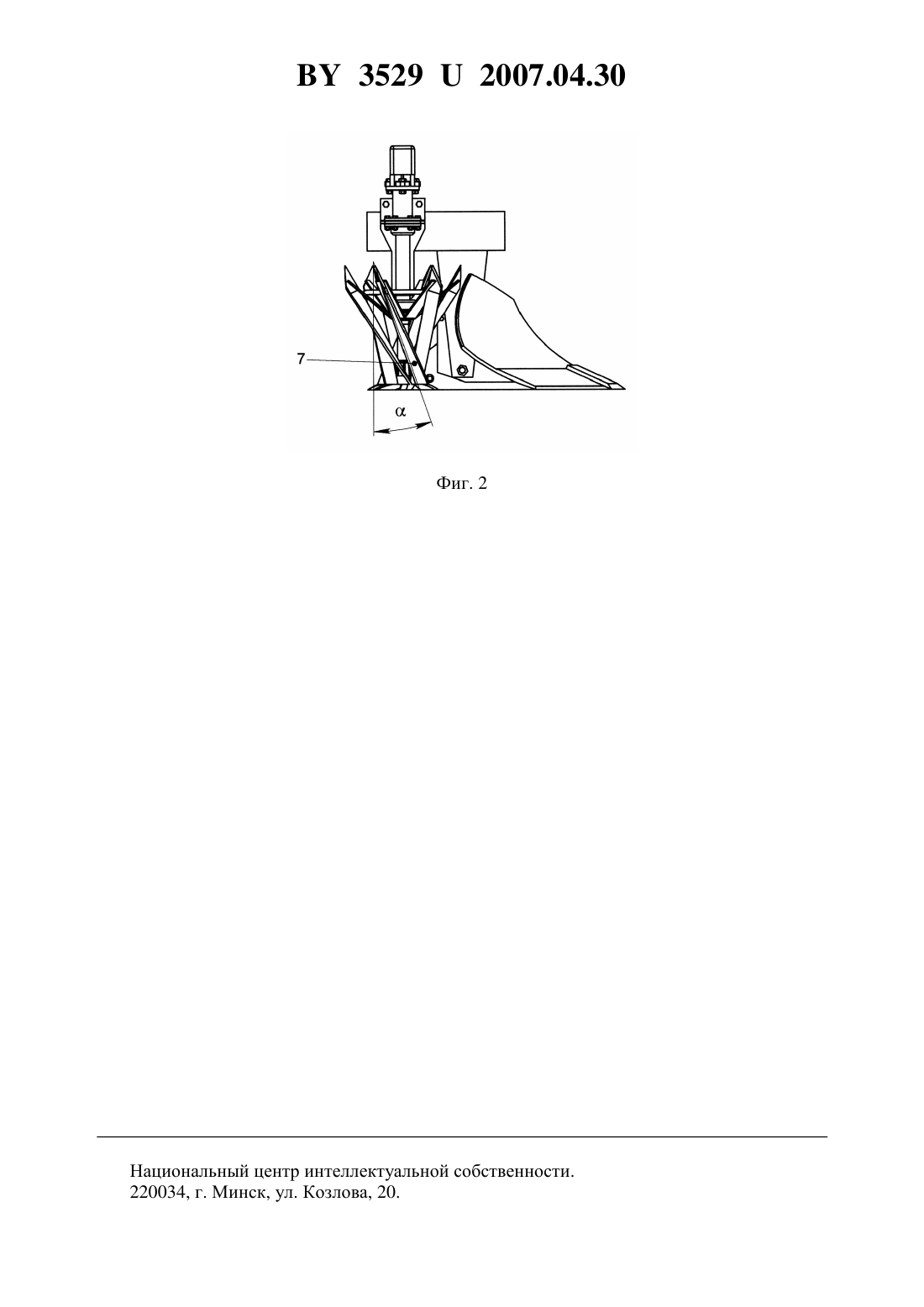

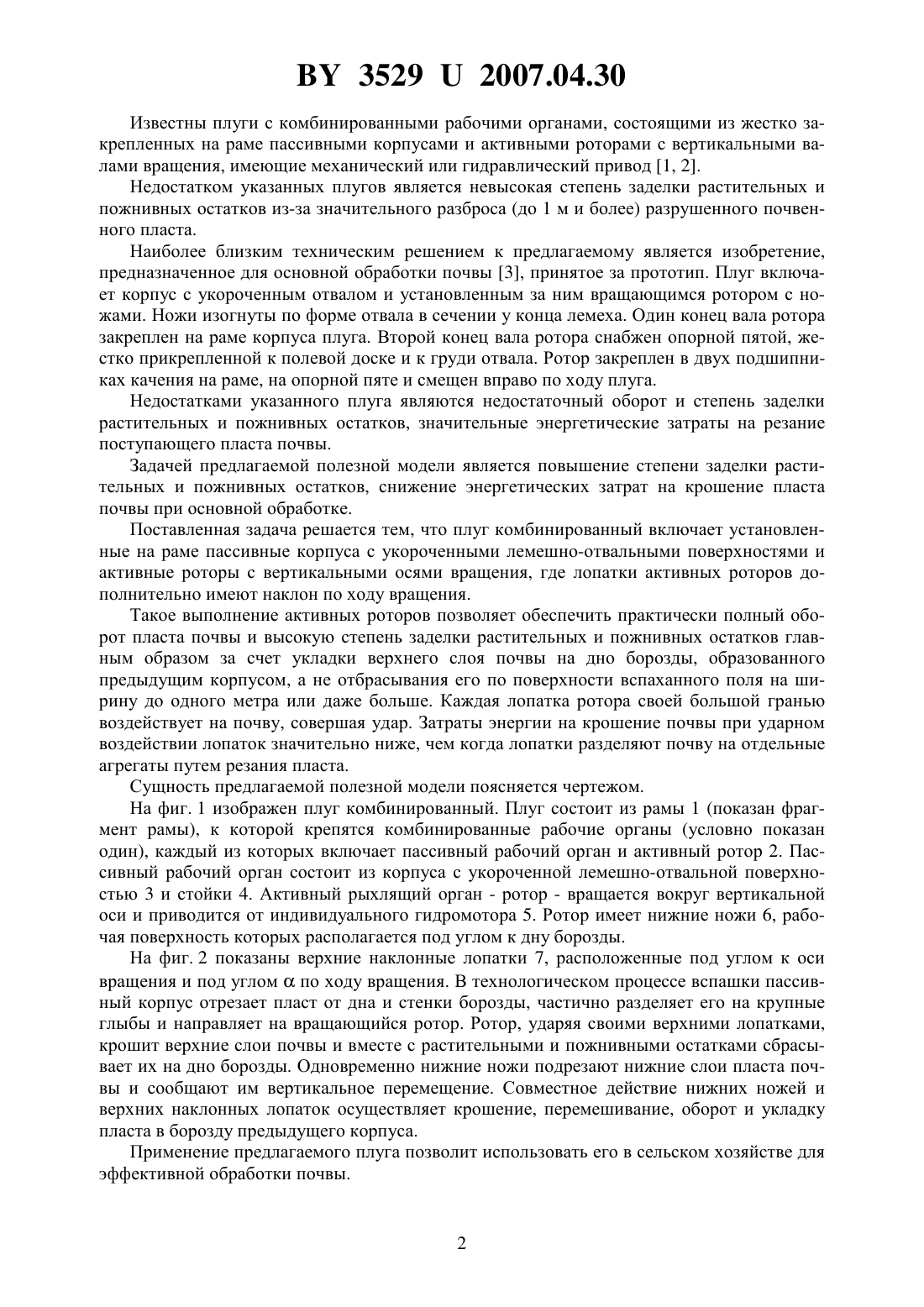

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисуно Олег Иосифович Легенький Сергей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг комбинированный, состоящий из установленных на раме пассивных корпусов с укороченными лемешно-отвальными поверхностями и активных роторов с вертикальными осями вращения, имеющими лопатки, наклоненные к оси вращения, отличающийся тем, что лопатки активных роторов дополнительно имеют наклон по ходу вращения. Предлагаемая полезная модель относится к орудиям для основной обработки почвы, в частности к плугам с комбинированными рабочими органами, и предназначена для вспашки различных по механическому составу почв. 35292007.04.30 Известны плуги с комбинированными рабочими органами, состоящими из жестко закрепленных на раме пассивными корпусами и активными роторами с вертикальными валами вращения, имеющие механический или гидравлический привод 1, 2. Недостатком указанных плугов является невысокая степень заделки растительных и пожнивных остатков из-за значительного разброса (до 1 м и более) разрушенного почвенного пласта. Наиболее близким техническим решением к предлагаемому является изобретение,предназначенное для основной обработки почвы 3, принятое за прототип. Плуг включает корпус с укороченным отвалом и установленным за ним вращающимся ротором с ножами. Ножи изогнуты по форме отвала в сечении у конца лемеха. Один конец вала ротора закреплен на раме корпуса плуга. Второй конец вала ротора снабжен опорной пятой, жестко прикрепленной к полевой доске и к груди отвала. Ротор закреплен в двух подшипниках качения на раме, на опорной пяте и смещен вправо по ходу плуга. Недостатками указанного плуга являются недостаточный оборот и степень заделки растительных и пожнивных остатков, значительные энергетические затраты на резание поступающего пласта почвы. Задачей предлагаемой полезной модели является повышение степени заделки растительных и пожнивных остатков, снижение энергетических затрат на крошение пласта почвы при основной обработке. Поставленная задача решается тем, что плуг комбинированный включает установленные на раме пассивные корпуса с укороченными лемешно-отвальными поверхностями и активные роторы с вертикальными осями вращения, где лопатки активных роторов дополнительно имеют наклон по ходу вращения. Такое выполнение активных роторов позволяет обеспечить практически полный оборот пласта почвы и высокую степень заделки растительных и пожнивных остатков главным образом за счет укладки верхнего слоя почвы на дно борозды, образованного предыдущим корпусом, а не отбрасывания его по поверхности вспаханного поля на ширину до одного метра или даже больше. Каждая лопатка ротора своей большой гранью воздействует на почву, совершая удар. Затраты энергии на крошение почвы при ударном воздействии лопаток значительно ниже, чем когда лопатки разделяют почву на отдельные агрегаты путем резания пласта. Сущность предлагаемой полезной модели поясняется чертежом. На фиг. 1 изображен плуг комбинированный. Плуг состоит из рамы 1 (показан фрагмент рамы), к которой крепятся комбинированные рабочие органы (условно показан один), каждый из которых включает пассивный рабочий орган и активный ротор 2. Пассивный рабочий орган состоит из корпуса с укороченной лемешно-отвальной поверхностью 3 и стойки 4. Активный рыхлящий орган - ротор - вращается вокруг вертикальной оси и приводится от индивидуального гидромотора 5. Ротор имеет нижние ножи 6, рабочая поверхность которых располагается под углом к дну борозды. На фиг. 2 показаны верхние наклонные лопатки 7, расположенные под углом к оси вращения и под угломпо ходу вращения. В технологическом процессе вспашки пассивный корпус отрезает пласт от дна и стенки борозды, частично разделяет его на крупные глыбы и направляет на вращающийся ротор. Ротор, ударяя своими верхними лопатками,крошит верхние слои почвы и вместе с растительными и пожнивными остатками сбрасывает их на дно борозды. Одновременно нижние ножи подрезают нижние слои пласта почвы и сообщают им вертикальное перемещение. Совместное действие нижних ножей и верхних наклонных лопаток осуществляет крошение, перемешивание, оборот и укладку пласта в борозду предыдущего корпуса. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
