Устройство для тренировки велосипедистов

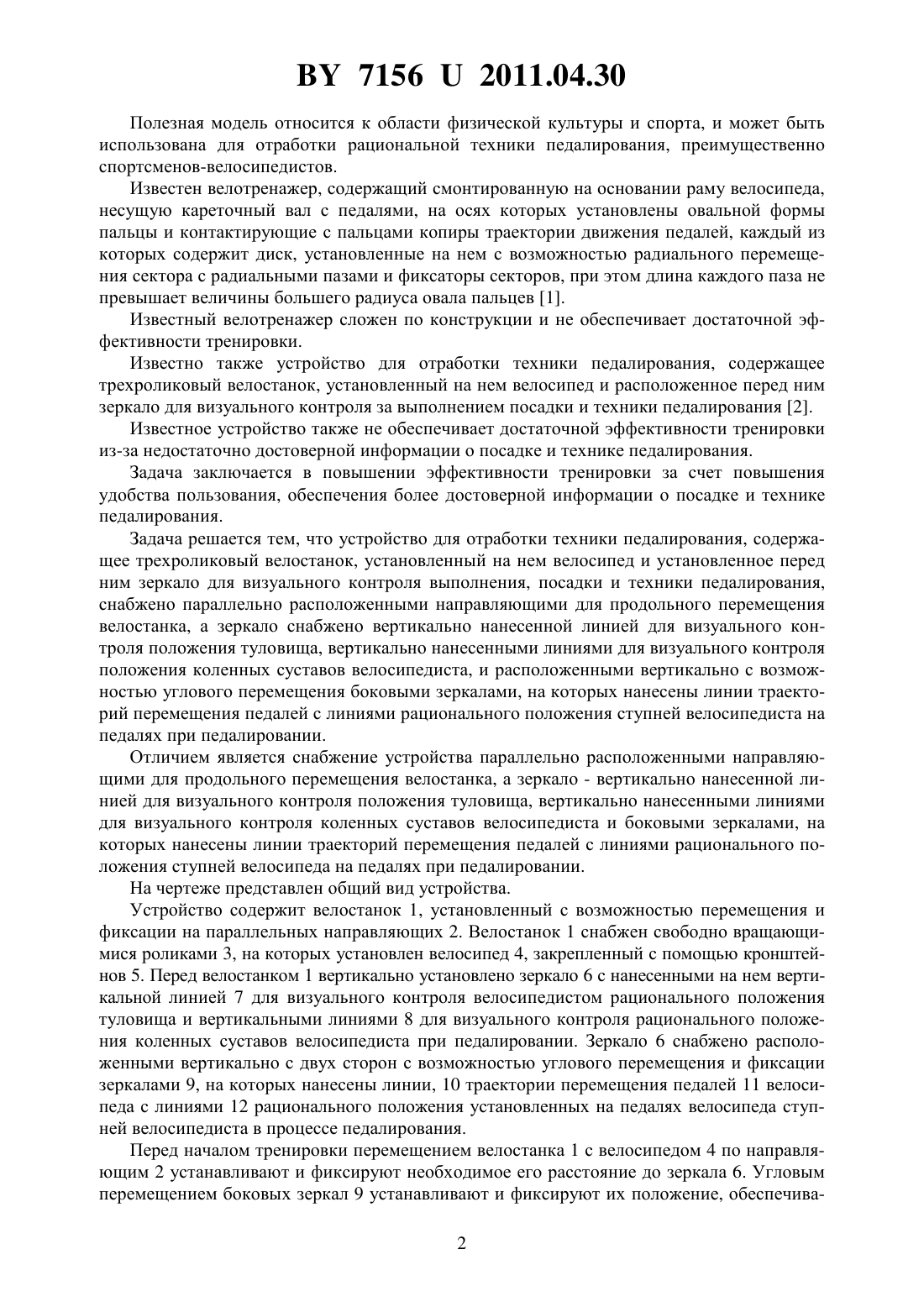

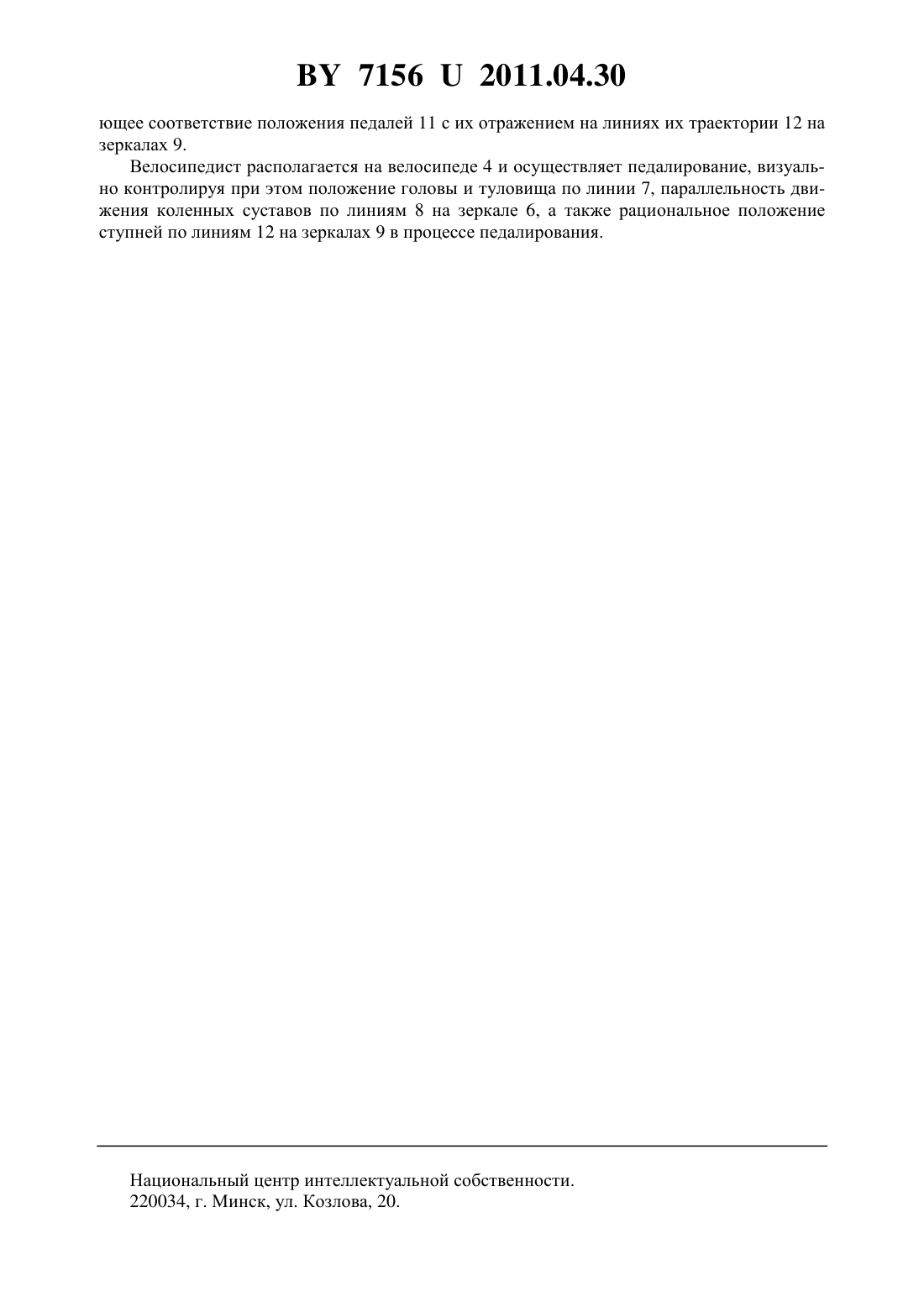

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ВЕЛОСИПЕДИСТОВ(71) Заявители Тимошенков Владимир Викторович Сокол Сергей Степанович Тимошенкова Анастасия Николаевна(72) Авторы Тимошенков Владимир Викторович Сокол Сергей Степанович Тимошенкова Анастасия Николаевна(73) Патентообладатели Тимошенков Владимир Викторович Сокол Сергей Степанович Тимошенкова Анастасия Николаевна(57) Устройство для тренировки велосипедистов, содержащее трехроликовый велостанок,установленный на нем велосипед и установленное перед ним зеркало для визуального контроля выполнения посадки и педалирования, отличающееся тем, что снабжено параллельно расположенными направляющими для продольного перемещения велостанка, а зеркало снабжено вертикально нанесенной линией для визуального контроля положения туловища, вертикально нанесенными линиями для визуального контроля положения коленных суставов велосипедиста и расположенными вертикально с возможностью углового перемещения боковыми зеркалами, на которых нанесены линии траектории перемещения педалей с линиями рационального положения ступней велосипедиста на педалях при педалировании. 71562011.04.30 Полезная модель относится к области физической культуры и спорта, и может быть использована для отработки рациональной техники педалирования, преимущественно спортсменов-велосипедистов. Известен велотренажер, содержащий смонтированную на основании раму велосипеда,несущую кареточный вал с педалями, на осях которых установлены овальной формы пальцы и контактирующие с пальцами копиры траектории движения педалей, каждый из которых содержит диск, установленные на нем с возможностью радиального перемещения сектора с радиальными пазами и фиксаторы секторов, при этом длина каждого паза не превышает величины большего радиуса овала пальцев 1. Известный велотренажер сложен по конструкции и не обеспечивает достаточной эффективности тренировки. Известно также устройство для отработки техники педалирования, содержащее трехроликовый велостанок, установленный на нем велосипед и расположенное перед ним зеркало для визуального контроля за выполнением посадки и техники педалирования 2. Известное устройство также не обеспечивает достаточной эффективности тренировки из-за недостаточно достоверной информации о посадке и технике педалирования. Задача заключается в повышении эффективности тренировки за счет повышения удобства пользования, обеспечения более достоверной информации о посадке и технике педалирования. Задача решается тем, что устройство для отработки техники педалирования, содержащее трехроликовый велостанок, установленный на нем велосипед и установленное перед ним зеркало для визуального контроля выполнения, посадки и техники педалирования,снабжено параллельно расположенными направляющими для продольного перемещения велостанка, а зеркало снабжено вертикально нанесенной линией для визуального контроля положения туловища, вертикально нанесенными линиями для визуального контроля положения коленных суставов велосипедиста, и расположенными вертикально с возможностью углового перемещения боковыми зеркалами, на которых нанесены линии траекторий перемещения педалей с линиями рационального положения ступней велосипедиста на педалях при педалировании. Отличием является снабжение устройства параллельно расположенными направляющими для продольного перемещения велостанка, а зеркало - вертикально нанесенной линией для визуального контроля положения туловища, вертикально нанесенными линиями для визуального контроля коленных суставов велосипедиста и боковыми зеркалами, на которых нанесены линии траекторий перемещения педалей с линиями рационального положения ступней велосипеда на педалях при педалировании. На чертеже представлен общий вид устройства. Устройство содержит велостанок 1, установленный с возможностью перемещения и фиксации на параллельных направляющих 2. Велостанок 1 снабжен свободно вращающимися роликами 3, на которых установлен велосипед 4, закрепленный с помощью кронштейнов 5. Перед велостанком 1 вертикально установлено зеркало 6 с нанесенными на нем вертикальной линией 7 для визуального контроля велосипедистом рационального положения туловища и вертикальными линиями 8 для визуального контроля рационального положения коленных суставов велосипедиста при педалировании. Зеркало 6 снабжено расположенными вертикально с двух сторон с возможностью углового перемещения и фиксации зеркалами 9, на которых нанесены линии, 10 траектории перемещения педалей 11 велосипеда с линиями 12 рационального положения установленных на педалях велосипеда ступней велосипедиста в процессе педалирования. Перед началом тренировки перемещением велостанка 1 с велосипедом 4 по направляющим 2 устанавливают и фиксируют необходимое его расстояние до зеркала 6. Угловым перемещением боковых зеркал 9 устанавливают и фиксируют их положение, обеспечива 2 71562011.04.30 ющее соответствие положения педалей 11 с их отражением на линиях их траектории 12 на зеркалах 9. Велосипедист располагается на велосипеде 4 и осуществляет педалирование, визуально контролируя при этом положение головы и туловища по линии 7, параллельность движения коленных суставов по линиям 8 на зеркале 6, а также рациональное положение ступней по линиям 12 на зеркалах 9 в процессе педалирования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
