Косилка-кусторез

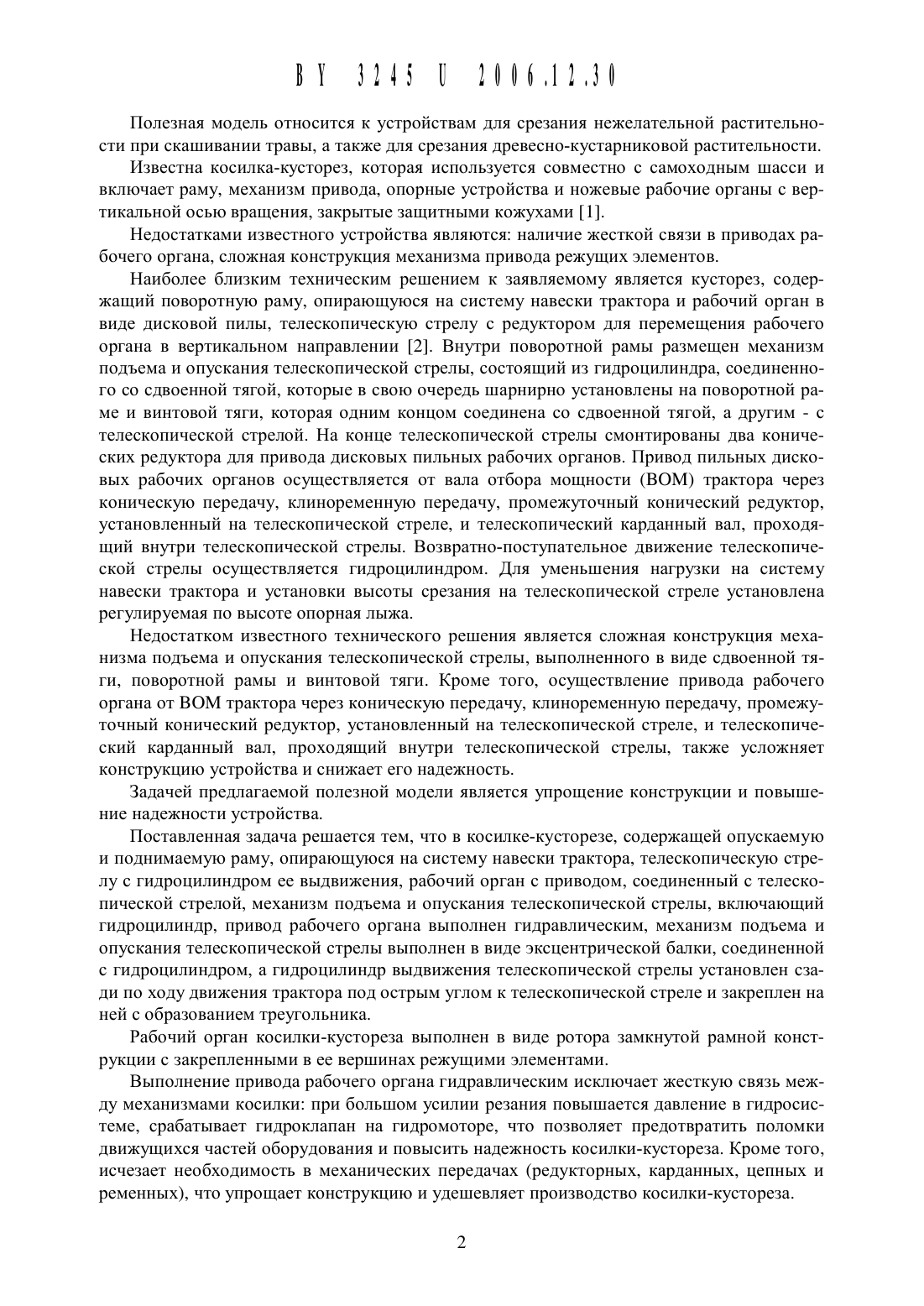

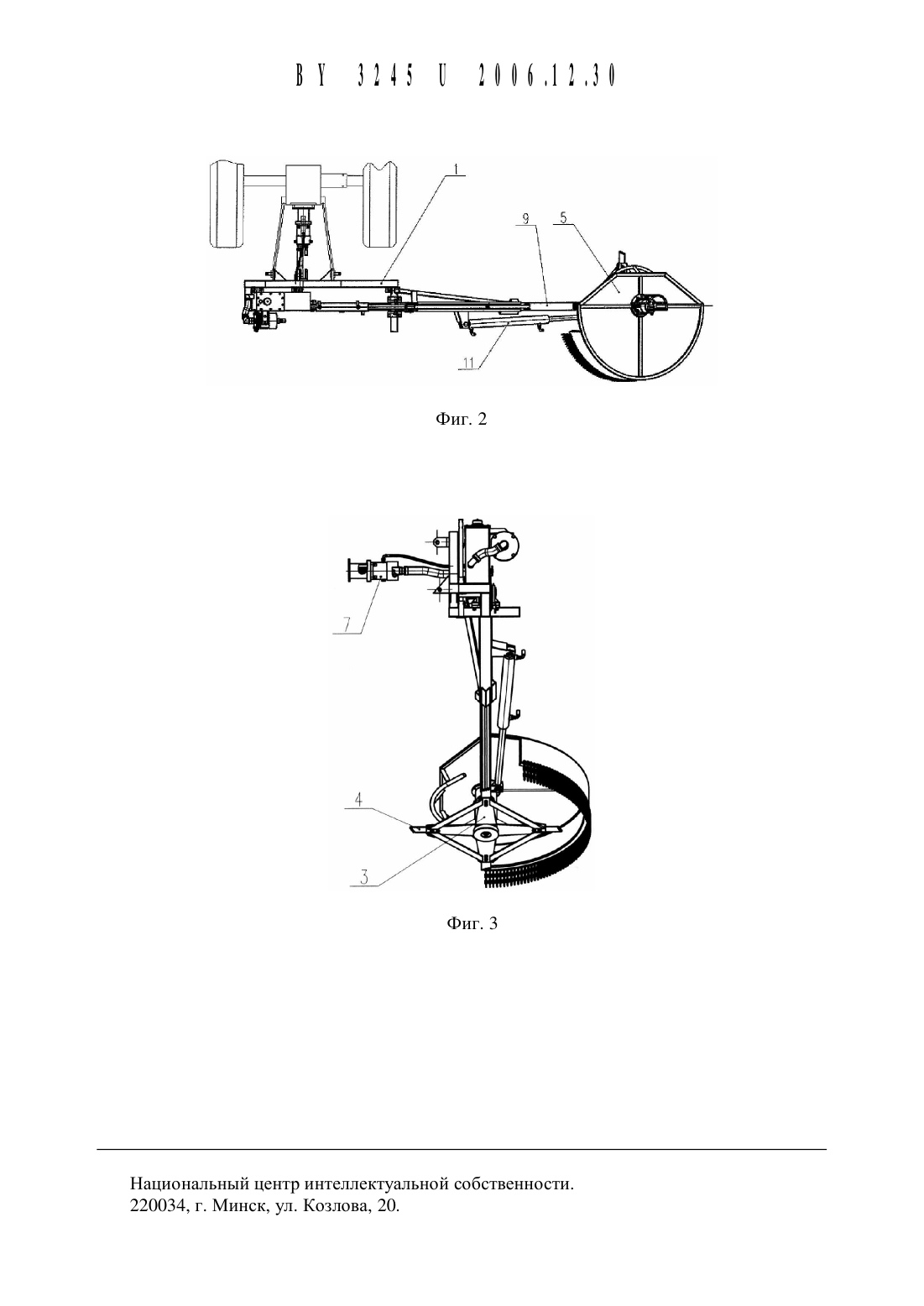

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(72) Авторы Луговнев Александр Васильевич Пекарский Олег Леонидович (ВУ)(73) Патентообладатель Производственноторговое общество с ограниченной ответственностью СДДТ-ЕВРОМАШ1. Косилка-кусторез, содержащая опускаемую и поднимаемую раму, опирающуюся на систему навески трактора, телескопическую стрелу с гидроцилиндром ее выдвижения, рабочий орган с приводом, соединенный с телескопической стрелой, Механизм подъема и опускания телескопической стрелы, включающей гидроцилиндр, отличающаяся тем, что привод рабочего органа выполнен гидравлическим, механизм подъема и опускания телескопической стрелы выполнен в виде эксцентрической балки, соединенной с гидроцилиндром, а гидроцилиндр выдвижения закреплен сзади по ходу движения трактора под острым углом к телескопической стреле и установлен на ней с образованием треугольника.2. Косилка-кусторез по п. 1, отличающаяся тем, что рабочий орган выполнен в виде ротора замкнутой рамной конструкции с закрепленными в его верщинах режущими элементами.Полезная модель относится К устройствам для срезания нежелательной растительности при скашивании травы, а также для срезания древесно-кустарниковой растительности.Известна косилка-кусторез, которая используется совместно с самоходным шасси и включает раму, механизм привода, опорные устройства и ножевые рабочие органы с вертикальной осью вращения, закрытые защитными кожухами 1.Недостатками известного устройства являются наличие жесткой связи в приводах рабочего органа, сложная конструкция механизма привода режущих элементов.Наиболее близким техническим решением к заявляемому является кусторез, содержащий поворотную раму, опирающуюся на систему навески трактора и рабочий орган в виде дисковой пилы, телескопическую стрелу с редуктором для перемещения рабочего органа в вертикальном направлении 2. Внутри поворотной рамы размещен механизм подъема и опускания телескопической стрелы, состоящий из гидроцилиндра, соединенного со сдвоенной тягой, которые в свою очередь шарнирно установлены на поворотной раме и винтовой тяги, которая одним концом соединена со сдвоенной тягой, а другим - с телескопической стрелой. На конце телескопической стрелы смонтированы два конических редуктора для привода дисковых пильных рабочих органов. Привод пильных дисковых рабочих органов осуществляется от вала отбора мощности (ВОМ) трактора через коническую передачу, клиноременную передачу, промежуточный конический редуктор,установленный на телескопической стреле, и телескопический карданный вал, проходящий внутри телескопической стрелы. Возвратно-поступательное движение телескопической стрелы осуществляется гидроцилиндром. Для уменьшения нагрузки на систему навески трактора и установки высоты срезания на телескопической стреле установлена регулируемая по высоте опорная лыжа.Недостатком известного технического решения является сложная конструкция механизма подъема и опускания телескопической стрелы, выполненного в виде сдвоенной тяги, поворотной рамы и винтовой тяги. Кроме того, осуществление привода рабочего органа от ВОМ трактора через коническую передачу, клиноременную передачу, промежуточный конический редуктор, установленный на телескопической стреле, и телескопический карданный вал, проходящий внутри телескопической стрелы, также усложняет конструкцию устройства и снижает его надежность.Задачей предлагаемой полезной модели является упрощение конструкции и повь 1 шение надежности устройства.Поставленная задача решается тем, что в косилке-кусторезе, содержащей опускаемую и поднимаемую раму, опирающуюся на систему навески трактора, телескопическую стрелу с гидроцилиндром ее выдвижения, рабочий орган с приводом, соединенный с телескопической стрелой, механизм подъема и опускания телескопической стрелы, включающий гидроцилиндр, привод рабочего органа выполнен гидравлическим, механизм подъема и опускания телескопической стрелы выполнен в виде эксцентрической балки, соединенной с гидроцилиндром, а гидроцилиндр выдвижения телескопической стрелы установлен сзади по ходу движения трактора под острым углом к телескопической стреле и закреплен на ней с образованием треугольника.Рабочий орган косилки-кустореза выполнен в виде ротора замкнутой рамной конструкции с закрепленными в ее вершинах режущими элементами.Выполнение привода рабочего органа гидравлическим исключает жесткую связь между механизмами косилки при большом усилии резания повышается давление в гидросистеме, срабатывает гидроклапан на гидромоторе, что позволяет предотвратить поломки движущихся частей оборудования и повысить надежность косилки-кустореза. Кроме того,исчезает необходимость в механических передачах (редукторных, карданных, цепных и ременных), что упрощает конструкцию и удешевляет производство косилки-кустореза.На фиг. 1 Изображен общий вид косилки-кустореза в рабочем положенииКосилка-кусторез содержит базовую машину (трактор), на задней навески которой закреплена рама 1, на которой шарнирно закреплена поворотная телескопическая стрела 2,связанная с рабочим органом 3. Рабочий орган 3 представляет собой ротор, выполненный в виде замкнутой рамной конструкции с закрепленными в ее вершинах режущими элементами (ножами) 4. Рабочий орган 3 закрыт защитным кожухом 5, который крепится на телескопической стреле 2 и предназначен для предотвращения выброса щепок, веток и посторонних предметов из зоны резания. Привод рабочего органа 3 выполнен гидравлическим и осуществляется гидромотором 6, закрепленным с помощью втулки в верхней части телескопической стрелы 2. Крутящий момент гидромотору 6 передается от гидронасоса 7,установленного на задней плите трактора. Привод гидронасоса 7 осуществляется от ВОМ трактора. На раме 1 установлен бак 8 гидросистемы вращения ротора рабочего органа 3. По высоте рабочий орган 3 устанавливается подъемом-опусканием рамы 1 при помощи тракторной навески.Телескопическая стрела 2 имеет подвижную (выдвижную) часть - рукоять 9 и неподвижную часть. Между подвижной 9 и неподвижной частями телескопической стрелы 2 расположен шарнир 10, ограничивающий ее перемещение и выполняющий роль предохранительного элемента при ее выдвижении. Возвратно-поступательное движение телескопической стрелы 2 осуществляется гидроцилиндром выдвижения 11, установленного на рукояти 9 телескопической стрелы 2 сзади по ходу движения трактора под острым углом к рукояти 9 и закрепленного на ней в проушинах. При этом гидроцилиндр вь 1 движения 11 установлен с образованием треугольника, увеличивающего прочность конструкции и повышая надежность косилки-кустореза. В транспортном положении телескопическая стрела 2 косилки-кустореза устанавливается вертикально и фиксируется серьгой 13. Механизм подъема и опускания выполнен в виде эксцентрической балки с разнесенными осями вращения, образованной телескопической стрелой 2 совместно с кронштейном 14,соединенных с гидроцилиндром 12, закрепленного на раме 1.Обработка поверхности осуществляется при движении трактора вдоль обрабать 1 ваемого участка. Путем подачи рабочей жидкости в поршневую полость гидроцилиндра вь 1 движения 11 происходит выдвижение рабочего органа 3 на нужную длину. По высоте рабочий орган 3 устанавливают подъемом или опусканием рамы 1 при помощи тракторной навески. Затем включают гидромотор 6 привода рабочего органа 3 и трактор начинает движение вдоль скашиваемой поверхности. По окончании работы все происходит в обратной последовательности. Скашивание поверхности в поперечном направлении осуществляют при стоящем тракторе путем выдвижения рукояти 9 телескопической стрелы 2 на ее длину.Для перевода косилки-кустореза в транспортное положение телескопическая стрела 2 поднимается вертикально гидроцилиндром 12 и фиксируется серьгой 13.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
