Ротационная косилка

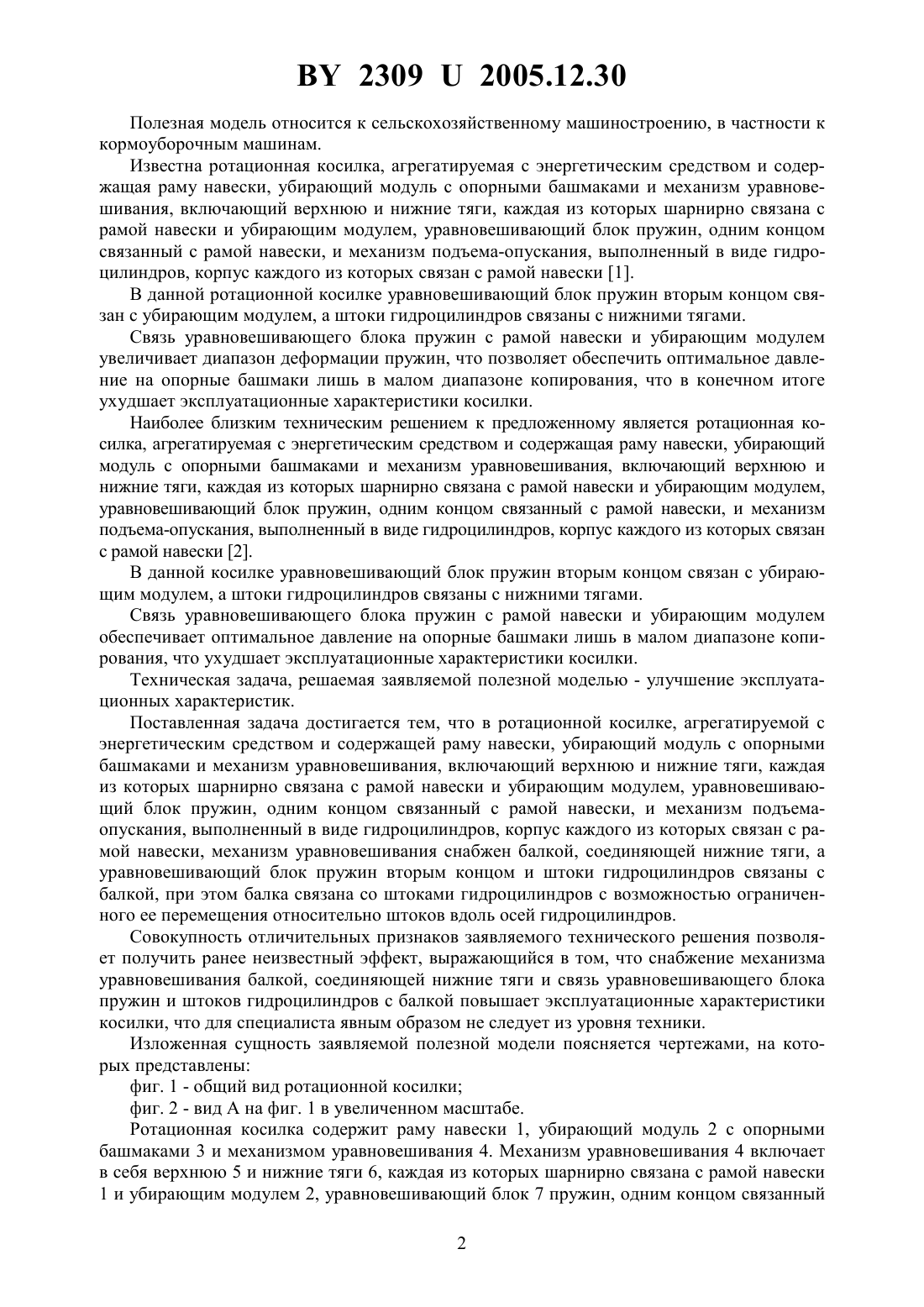

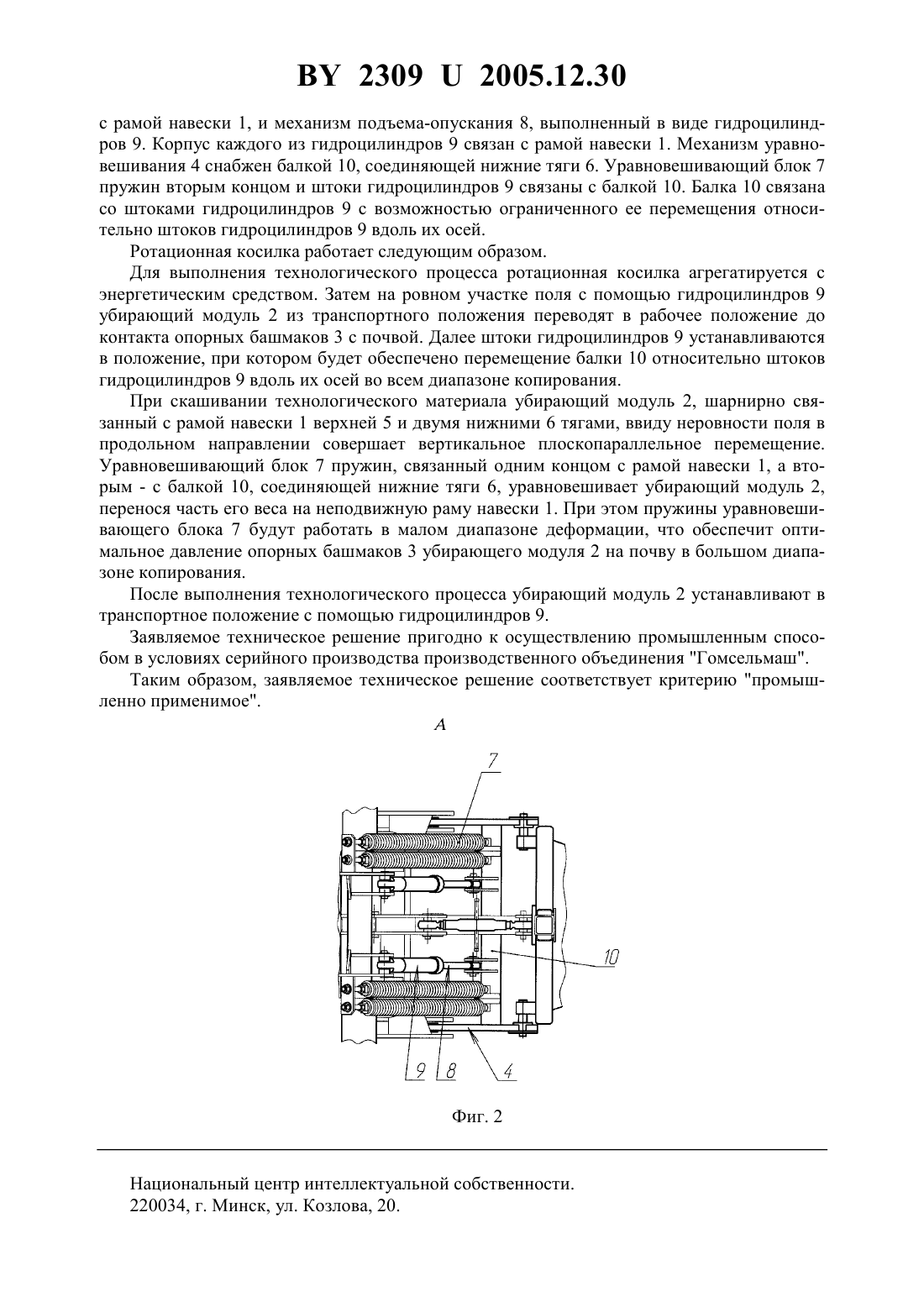

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Волков Иван Васильевич Вырский Алексей Николаевич Чупрынин Юрий Вячеславович Барсуков Юрий Константинович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Ротационная косилка, агрегатируемая с энергетическим средством и содержащая раму навески, убирающий модуль с опорными башмаками и механизм уравновешивания,включающий верхнюю и нижние тяги, каждая из которых шарнирно связана с рамой навески и убирающим модулем, уравновешивающий блок пружин, одним концом связанный с рамой навески, и механизм подъема-опускания, выполненный в виде гидроцилиндров,корпус каждого из которых связан с рамой навески, отличающаяся тем, что механизм уравновешивания снабжен балкой, соединяющей нижние тяги, а уравновешивающий блок пружин вторым концом и штоки гидроцилиндров связаны с балкой, при этом балка связана со штоками гидроцилиндров с возможностью ограниченного ее перемещения относительно штоков вдоль осей гидроцилиндров. 23092005.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам. Известна ротационная косилка, агрегатируемая с энергетическим средством и содержащая раму навески, убирающий модуль с опорными башмаками и механизм уравновешивания, включающий верхнюю и нижние тяги, каждая из которых шарнирно связана с рамой навески и убирающим модулем, уравновешивающий блок пружин, одним концом связанный с рамой навески, и механизм подъема-опускания, выполненный в виде гидроцилиндров, корпус каждого из которых связан с рамой навески 1. В данной ротационной косилке уравновешивающий блок пружин вторым концом связан с убирающим модулем, а штоки гидроцилиндров связаны с нижними тягами. Связь уравновешивающего блока пружин с рамой навески и убирающим модулем увеличивает диапазон деформации пружин, что позволяет обеспечить оптимальное давление на опорные башмаки лишь в малом диапазоне копирования, что в конечном итоге ухудшает эксплуатационные характеристики косилки. Наиболее близким техническим решением к предложенному является ротационная косилка, агрегатируемая с энергетическим средством и содержащая раму навески, убирающий модуль с опорными башмаками и механизм уравновешивания, включающий верхнюю и нижние тяги, каждая из которых шарнирно связана с рамой навески и убирающим модулем,уравновешивающий блок пружин, одним концом связанный с рамой навески, и механизм подъема-опускания, выполненный в виде гидроцилиндров, корпус каждого из которых связан с рамой навески 2. В данной косилке уравновешивающий блок пружин вторым концом связан с убирающим модулем, а штоки гидроцилиндров связаны с нижними тягами. Связь уравновешивающего блока пружин с рамой навески и убирающим модулем обеспечивает оптимальное давление на опорные башмаки лишь в малом диапазоне копирования, что ухудшает эксплуатационные характеристики косилки. Техническая задача, решаемая заявляемой полезной моделью - улучшение эксплуатационных характеристик. Поставленная задача достигается тем, что в ротационной косилке, агрегатируемой с энергетическим средством и содержащей раму навески, убирающий модуль с опорными башмаками и механизм уравновешивания, включающий верхнюю и нижние тяги, каждая из которых шарнирно связана с рамой навески и убирающим модулем, уравновешивающий блок пружин, одним концом связанный с рамой навески, и механизм подъемаопускания, выполненный в виде гидроцилиндров, корпус каждого из которых связан с рамой навески, механизм уравновешивания снабжен балкой, соединяющей нижние тяги, а уравновешивающий блок пружин вторым концом и штоки гидроцилиндров связаны с балкой, при этом балка связана со штоками гидроцилиндров с возможностью ограниченного ее перемещения относительно штоков вдоль осей гидроцилиндров. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение механизма уравновешивания балкой, соединяющей нижние тяги и связь уравновешивающего блока пружин и штоков гидроцилиндров с балкой повышает эксплуатационные характеристики косилки, что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемой полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид ротационной косилки фиг. 2 - вид А на фиг. 1 в увеличенном масштабе. Ротационная косилка содержит раму навески 1, убирающий модуль 2 с опорными башмаками 3 и механизмом уравновешивания 4. Механизм уравновешивания 4 включает в себя верхнюю 5 и нижние тяги 6, каждая из которых шарнирно связана с рамой навески 1 и убирающим модулем 2, уравновешивающий блок 7 пружин, одним концом связанный 2 23092005.12.30 с рамой навески 1, и механизм подъема-опускания 8, выполненный в виде гидроцилиндров 9. Корпус каждого из гидроцилиндров 9 связан с рамой навески 1. Механизм уравновешивания 4 снабжен балкой 10, соединяющей нижние тяги 6. Уравновешивающий блок 7 пружин вторым концом и штоки гидроцилиндров 9 связаны с балкой 10. Балка 10 связана со штоками гидроцилиндров 9 с возможностью ограниченного ее перемещения относительно штоков гидроцилиндров 9 вдоль их осей. Ротационная косилка работает следующим образом. Для выполнения технологического процесса ротационная косилка агрегатируется с энергетическим средством. Затем на ровном участке поля с помощью гидроцилиндров 9 убирающий модуль 2 из транспортного положения переводят в рабочее положение до контакта опорных башмаков 3 с почвой. Далее штоки гидроцилиндров 9 устанавливаются в положение, при котором будет обеспечено перемещение балки 10 относительно штоков гидроцилиндров 9 вдоль их осей во всем диапазоне копирования. При скашивании технологического материала убирающий модуль 2, шарнирно связанный с рамой навески 1 верхней 5 и двумя нижними 6 тягами, ввиду неровности поля в продольном направлении совершает вертикальное плоскопараллельное перемещение. Уравновешивающий блок 7 пружин, связанный одним концом с рамой навески 1, а вторым - с балкой 10, соединяющей нижние тяги 6, уравновешивает убирающий модуль 2,перенося часть его веса на неподвижную раму навески 1. При этом пружины уравновешивающего блока 7 будут работать в малом диапазоне деформации, что обеспечит оптимальное давление опорных башмаков 3 убирающего модуля 2 на почву в большом диапазоне копирования. После выполнения технологического процесса убирающий модуль 2 устанавливают в транспортное положение с помощью гидроцилиндров 9. Заявляемое техническое решение пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
