Устройство для контроля диаметра и формы отверстий

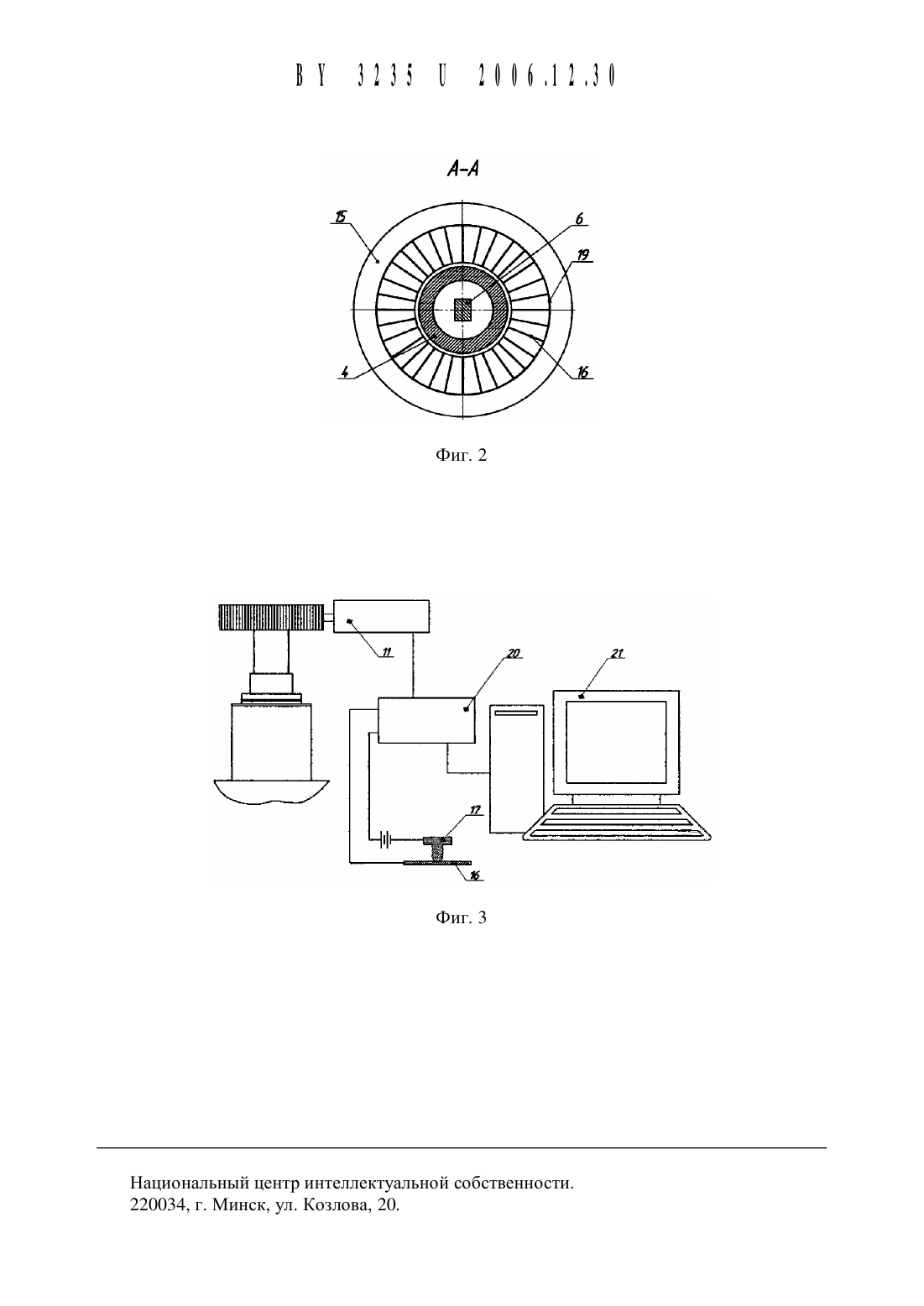

ПОЛЕЗНОЙ з, и МОДЕЛИК 462 М 6.12.30 ЕЭТЕНТУ бЫсМвш 2 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ от УСТРОЙСТВОДЛЯКОНТРОЛЯДИАМЕТВА(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет (ВУ)(72) Авторы Пашкевич Михаил Федорович Пашкевич Виктор Михайлович Миронова Марина Николаевна (ВУ)(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет (ВУ)Устройство для контроля диаметра и формы отверстий, содержащее корпус, центрирующие Шарики, подпружиненные при помощи втулки с коническим концом, измерительную систему и систему регистрации результатов контроля, отличающееся тем, что измерительная система выполнена в виде фотоэлектрического преобразователя линейных перемещений и Г-образного рычага, один конец которого снабжен измерительным стержнем, другой конец подпружинен относительно корпуса, а система регистрации результатов контроля выполнена в виде ЭВМ, снабженной блоком согласования выхода преобразователя с ее портом, и формирователя сигналов для управления записью показаний преобразователя.1. Средства Измерения линейных И угловых размеров в машиностроении Каталог / Под общей редакцией А.В. Высоцкого. - М. НИИмаш, 1980. - С. 107-108.2. Городецкий Ю.Г. Конструкции, расчет и эксплуатация измерительных инструментов и приборов. - М. Машиностроение, 1971. - С. 193-194.Полезная модель относится К машиностроению, в частности К измерительной технике,и может быть использована для измерения диаметра и отклонений формы отверстий.Известны средства контроля отверстий, такие как индикаторные и микрометрические нутромеры 1.Однако эти средства не могут быть использованы для определения отклонений формы отверстий и они не позволяют осуществлять автоматическую фиксацию результатов измерений и их запись для последующего анализа с помощью современных средств вь 1 числительной техники.Наиболее близким по технической сущности и достигаемому результату к предлагаемой полезной модели является индикаторный нутромер 2, содержащий корпус, сменную измерительную вставку, центрирующие и измерительные подпружиненные шарики, измерительную систему, выполненную в виде подвижной иглы, опирающейся одним своим концом на шарики, а свободным концом на торец ножки измерительного индикатора, и систему регистрации результатов контроля, выполненную в виде круговой шкалы индикатора.Однако данный нутромер также имеет ограниченные функциональные возможности,также не позволяет определять отклонения формы отверстий и не позволяет осуществлять автоматическую регистрацию измерительной информации.Задачей настоящей полезной модели является создание устройства для контроля не только диаметра, но и формы отверстий, обеспечивающего при этом возможность автоматической фиксации результатов измерений и их запись для последующего анализа.Поставленная задача решается тем, что в устройстве для контроля диаметра и формы отверстий, содержащем корпус, центрирующие шарики, подпружиненные при помощи втулки с коническим концом, измерительную систему и систему регистрации результатов контроля, согласно полезной модели, измерительная система выполнена в виде фотоэлектрического преобразователя линейных перемещений и Г-образного рычага, один конец которого снабжен измерительным стержнем, другой конец подпружинен относительно корпуса, а система регистрации результатов контроля выполнена в виде ЭВМ, снабженной блоком согласования выхода преобразователя с ее портом, и формирователя сигналов для управления записью показаний преобразователя.Сущность полезной модели поясняется чертежами. На фиг. 1 представлена конструктивная схема устройства на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - принципиальная схема системы измерения.Устройство для контроля диаметра и формы отверстий содержит стакан 1, в котором закреплена подпружиненная пружиной 2 втулка 3. В отверстии втулки 3 с возможностью свободного перемещения установлен корпус 4, который фиксируется в определенном осевом положении шариком 5. Внутри корпуса 4 размещен измерительный рычаг 6, длинное плечо которого подпружинено пружиной 7 и может свободно перемещаться в горизонтальном направлении по направляющим гайки 8, поворачиваясь вокруг оси 9. В коротком плече рычага 6 закреплен измерительный стержень 10. К корпусу 4 прикреплена гайка 8,служащая для фиксации преобразователя линейных перемещений 11. В корпусе 4 вь 1 полнены четыре радиальных отверстия, через одно проходит измерительный стержень 10, 2опирающийся на контролируемую поверхность отверстия, а остальные три отверстия,расположенные под углом 12 О, предназначены для размещения в них центрирующих шариков 12. С центрирующими шариками 12 находится в контакте конический конец втулки 13, подпружиненной пружиной 14.На стакане 1 закреплен формирователь управляющих сигналов для ЭВМ, вь 1 полненный в виде делительного диска 15 с неподвижными контактами 16, которые взаимодействуют с подвижным контактом 17, подпружиненным во втулке 18, неподвижно связанной с корпусом 4. Неподвижные контакты 16 соединены кольцевым проводником 19 (фиг. 2).Работает устройство следующим образом.При проведении измерений ведется настройка устройства и его измерительной системы при помощи образцовой втулки, в которую при этом помещают корпус 4, фиксируют положение измерительного стержня 10 и принимают показания преобразователя 11 в качестве нулевого отсчета.При контроле диаметра и формы отверстий конец корпуса 4 с измерительным стержнем 10 и центрирующими шариками 12 вводят в контролируемое отверстие на глубину,определяемую положением корпуса 4 относительно втулки 3. При этом измерительный стержень 10 касается поверхности контролируемого отверстия. Измерение ведут при вращении корпуса 4 вокруг его оси. В результате Г-образный рычаг 6 поворачивается вокруг оси 9, заставляя длинное плечо рычага 6 воздействовать на подвижный элемент преобразователя 11 линейных перемещений.Результаты измерений в цифровой форме через блок согласования 20 (фиг. 3) поступают в ЭВМ 21 и сохраняются в виде отдельного файла для их последующего анализа. В программе для ЭВМ учитывается отношение плеч измерительного рычага 6 (в данном случае оно равно 17).Запись цифрового сигнала, сформированного преобразователем 11, ведется каждый раз, когда на вход ЭВМ 21 (фиг. 3) через блок согласования 20 подается управляющий сигнал от формирователя сигналов. При попадании подвижного контакта 17 на один из неподвижных контактов 16 происходит замыкание электрической цепи, в результате чего подается управляющий сигнал на запись показаний преобразователя 11. Если же подвижный контакт 17 попадает в промежуток между двумя смежными неподвижными контактами 16, то запись показаний не производится.За один оборот устройства формируется определенное количество импульсов, соответствующее количеству контактов 16, и каждый импульс является командой для регистрации положения измерительного стержня 10 и, следовательно, его отклонения от начального (нулевого) положения.Таким образом, в данной полезной модели решена поставленная задача - создание устройства для контроля не только диаметра, но и формы отверстий, обеспечивающего при этом возможность автоматической фиксации результатов измерений и их запись для последующего анализа.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
