Комбинированная электропроводящая нить

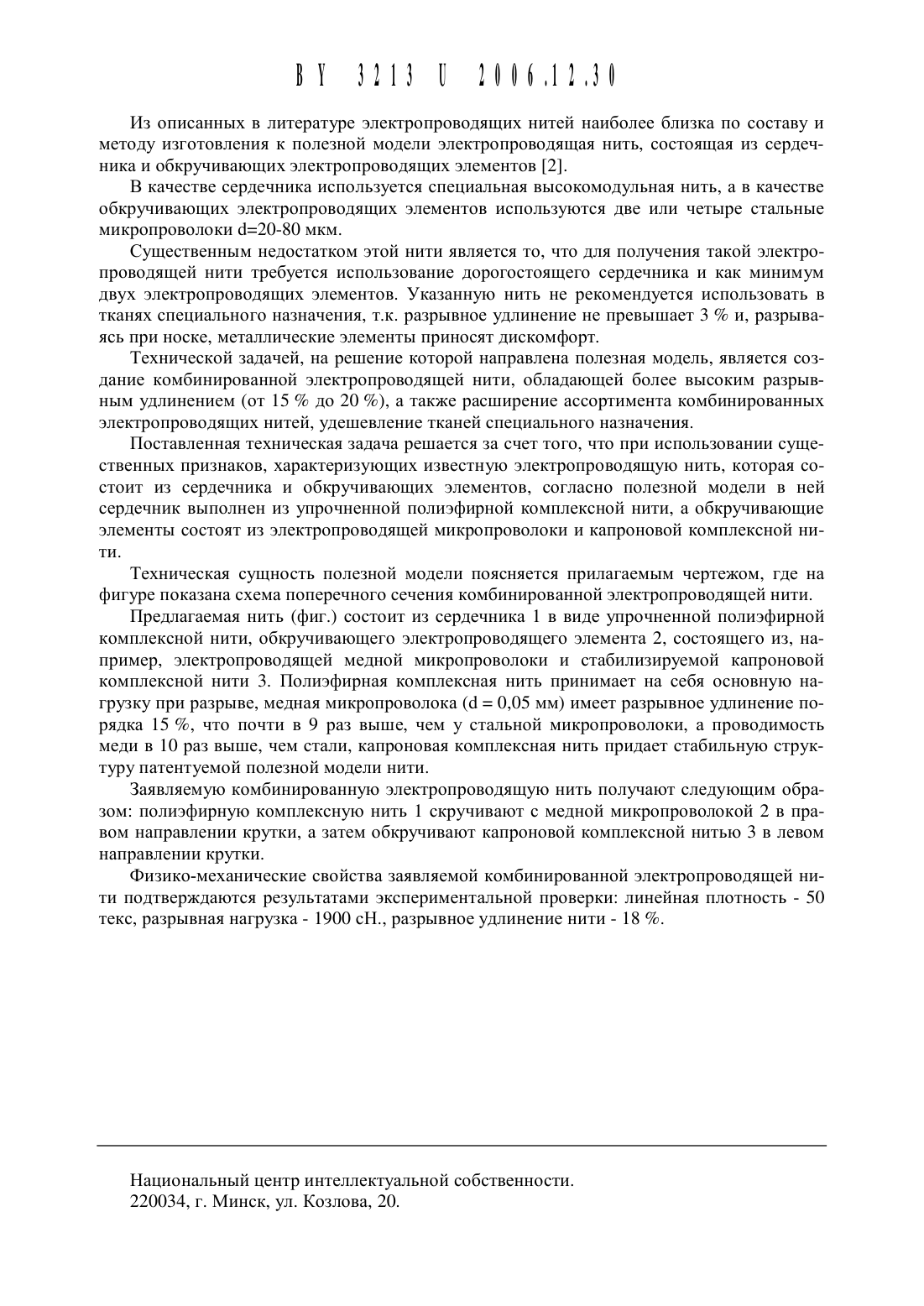

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в)2006.12.30 ЕАТЕНТУ (51)71) н 3123 НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Витебский государственный технологический университет (ВУ)(72) Авторы Замостоцкий Евгений Геннадьевич Коган Александр Григорьевич(73) Патентообладатель Учреждение образования Витебский государственный технологический университет (ВУ)Комбинированная электропроводящая нить, состоящая из сердечника и обкручивающих элементов, отличающаяся тем, что в ней сердечник выполнен из упрочненной полиэфирной комплексной нити, а обкручивающий элемент состоит из электропроводящей микропроволоки и стабилизируемой капроновой комплексной нити.(56) 1. Левит Р.М. Электропроводящие химические волокна. - М. Химия, 1986. - 200 с. 2. Реферативный журнал Не 5. - 2000. - 00.05-12 Б.9 П.Полезная модель относится к области текстильного производства, в частности к комбинированным нитям, и может быть использована как электропроводящая нить, встроенная в ткани специального назначения для снятия статического электричества.Известны в текстильной промышленности электропроводящие нити, состоящие изТакие материалы служат для специальных и технических Целей 1.Из описанных в литературе электропроводящих нитей наиболее близка по составу И Методу изготовления К полезной модели электропроводящая нить, состоящая из сердечника И обкручивающих электропроводящих элементов 2.В качестве сердечника используется специальная вь 1 сокомодульная нить, а в качестве обкручивающих электропроводящих элементов используются две или Четыре стальные микропроволоки 120-80 мкм.Существенным недостатком этой нити является то, что для получения такой электропроводящей нити требуется использование дорогостоящего сердечника и как минимум двух электропроводящих элементов. Указанную нить не рекомендуется использовать в тканях специального назначения, т.к. разрывное удлинение не превышает 3 и, разрь 1 ваясь при носке, металлические элементы приносят дискомфорт.Технической задачей, на рещение которой направлена полезная модель, является создание комбинированной электропроводящей нити, обладающей более высоким разрь 1 внь 1 м удлинением (от 15 до 20 ), а также расщирение ассортимента комбинированных электропроводящих нитей, удещевление тканей специального назначения.Поставленная техническая задача рещается за счет того, что при использовании су 1 цественнь 1 х признаков, характеризующих известную электропроводящую нить, которая состоит из сердечника и обкручивающих элементов, согласно полезной модели в ней сердечник выполнен из упрочненной полиэфирной комплексной нити, а обкручивающие элементы состоят из электропроводящей микропроволоки и капроновой комплексной нити.Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре показана схема поперечного сечения комбинированной электропроводящей нити.Предлагаемая нить (фиг.) состоит из сердечника 1 в виде упрочненной полиэфирной комплексной нити, обкручивающего электропроводящего элемента 2, состоящего из, например, электропроводящей медной микропроволоки и стабилизируемой капроновой комплексной нити 3. Полиэфирная комплексная нить принимает на себя основную нагрузку при разрыве, медная микропроволока 1 0,05 мм) имеет разрывное удлинение порядка 15 , что почти в 9 раз выще, чем у стальной микропроволоки, а проводимость меди в 10 раз выще, чем стали, капроновая комплексная нить придает стабильную структуру патентуемой полезной модели нити.Заявляемую комбинированную электропроводящую нить получают следующим образом полиэфирную комплексную нить 1 скручивают с медной микропроволокой 2 в правом направлении крутки, а затем обкручивают капроновой комплексной нитью 3 в левом направлении крутки.Физико-механические свойства заявляемой комбинированной электропроводящей нити подтверждаются результатами экспериментальной проверки линейная плотность - 50 текс, разрывная нагрузка - 1900 сН., разрывное удлинение нити - 18 .Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
