Каменная колонна

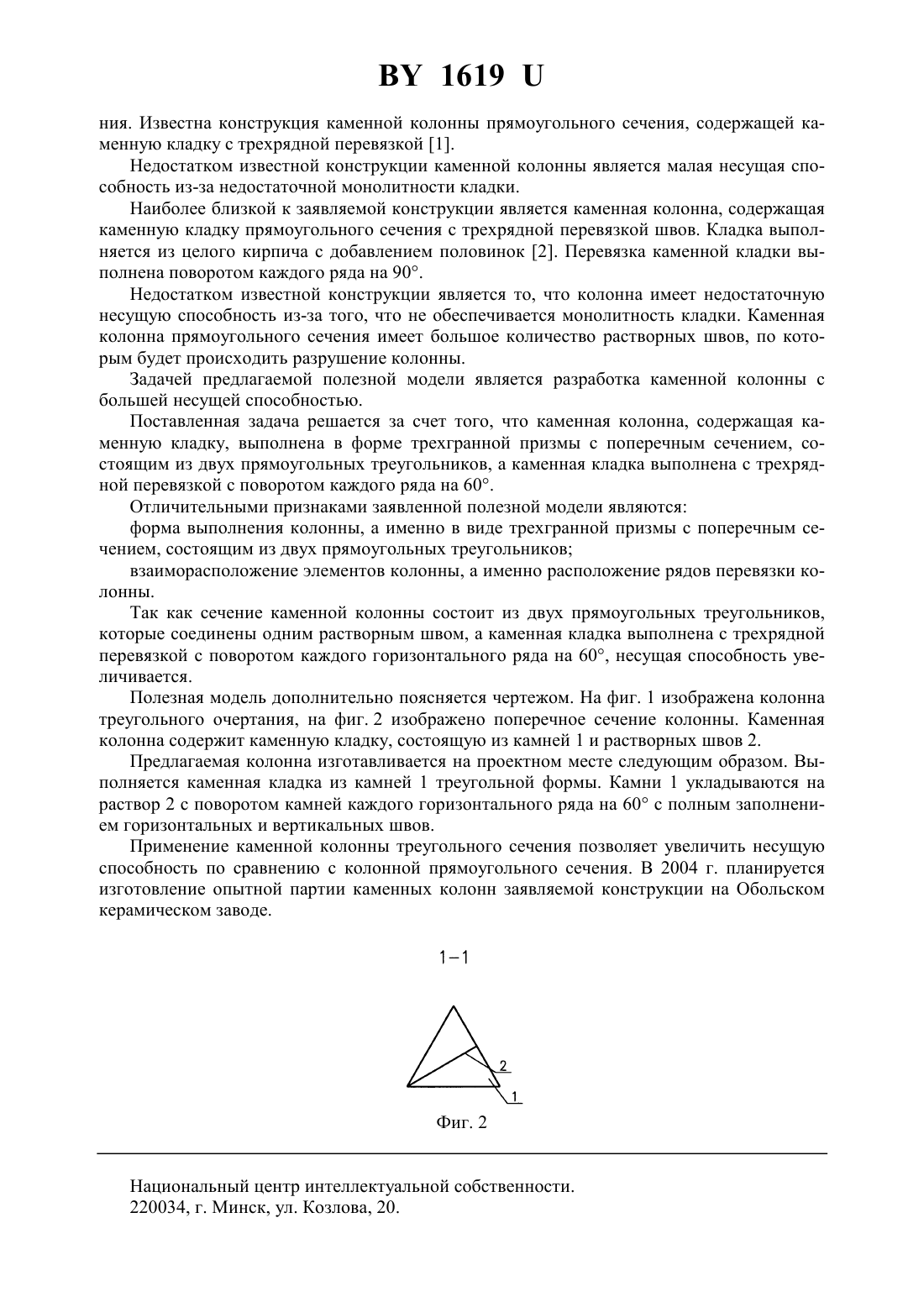

(51)04 3/30,04 1/18 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Лось Наталья Николаевна Атрахимович Вадим Иванович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная колонна, содержащая каменную кладку с трехрядной перевязкой, отличающаяся тем, что каменная колонна выполнена в форме трехгранной призмы с поперечным сечением, состоящим из двух прямоугольных треугольников, а перевязка каменной кладки выполнена поворотом каждого ряда на 60. Фиг. 1 Полезная модель относится к области строительства, в частности к конструкциям несущей системы, а именно к колоннам. Область преимущественного ее использования малоэтажное строительство, а также в архитектуре малых форм, включая театральные тумбы, столбы заборов, колонны беседок. Колонна - один из основных конструктивных элементов, передающих вертикальные и горизонтальные нагрузки на фундамент. Она представляет собой стойку, работающую на сжатие под нагрузкой, создаваемой весом объектов строительного и иного происхожде 1619 ния. Известна конструкция каменной колонны прямоугольного сечения, содержащей каменную кладку с трехрядной перевязкой 1. Недостатком известной конструкции каменной колонны является малая несущая способность из-за недостаточной монолитности кладки. Наиболее близкой к заявляемой конструкции является каменная колонна, содержащая каменную кладку прямоугольного сечения с трехрядной перевязкой швов. Кладка выполняется из целого кирпича с добавлением половинок 2. Перевязка каменной кладки выполнена поворотом каждого ряда на 90. Недостатком известной конструкции является то, что колонна имеет недостаточную несущую способность из-за того, что не обеспечивается монолитность кладки. Каменная колонна прямоугольного сечения имеет большое количество растворных швов, по которым будет происходить разрушение колонны. Задачей предлагаемой полезной модели является разработка каменной колонны с большей несущей способностью. Поставленная задача решается за счет того, что каменная колонна, содержащая каменную кладку, выполнена в форме трехгранной призмы с поперечным сечением, состоящим из двух прямоугольных треугольников, а каменная кладка выполнена с трехрядной перевязкой с поворотом каждого ряда на 60. Отличительными признаками заявленной полезной модели являются форма выполнения колонны, а именно в виде трехгранной призмы с поперечным сечением, состоящим из двух прямоугольных треугольников взаиморасположение элементов колонны, а именно расположение рядов перевязки колонны. Так как сечение каменной колонны состоит из двух прямоугольных треугольников,которые соединены одним растворным швом, а каменная кладка выполнена с трехрядной перевязкой с поворотом каждого горизонтального ряда на 60, несущая способность увеличивается. Полезная модель дополнительно поясняется чертежом. На фиг. 1 изображена колонна треугольного очертания, на фиг. 2 изображено поперечное сечение колонны. Каменная колонна содержит каменную кладку, состоящую из камней 1 и растворных швов 2. Предлагаемая колонна изготавливается на проектном месте следующим образом. Выполняется каменная кладка из камней 1 треугольной формы. Камни 1 укладываются на раствор 2 с поворотом камней каждого горизонтального ряда на 60 с полным заполнением горизонтальных и вертикальных швов. Применение каменной колонны треугольного сечения позволяет увеличить несущую способность по сравнению с колонной прямоугольного сечения. В 2004 г. планируется изготовление опытной партии каменных колонн заявляемой конструкции на Обольском керамическом заводе. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
