Зонт большой

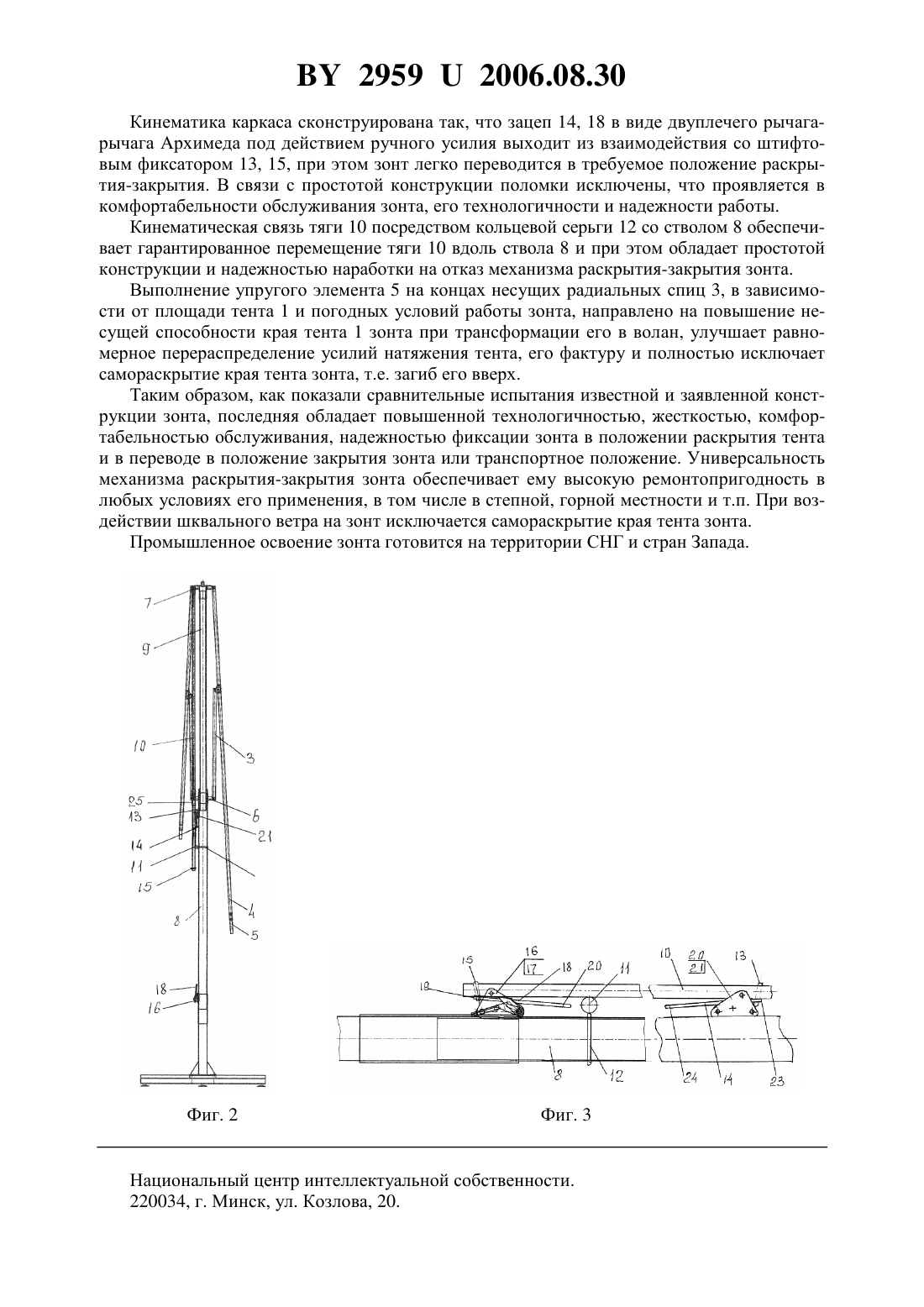

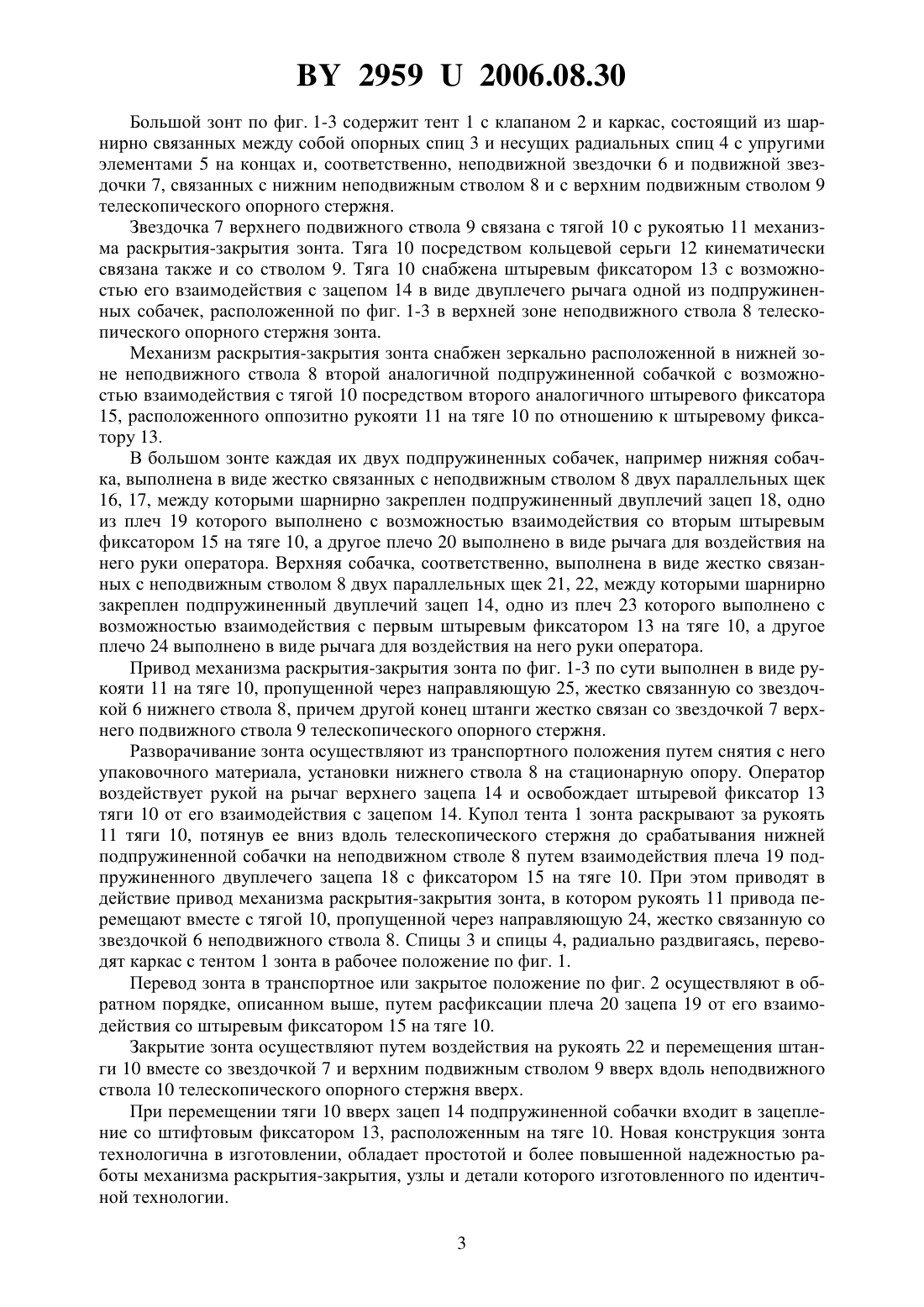

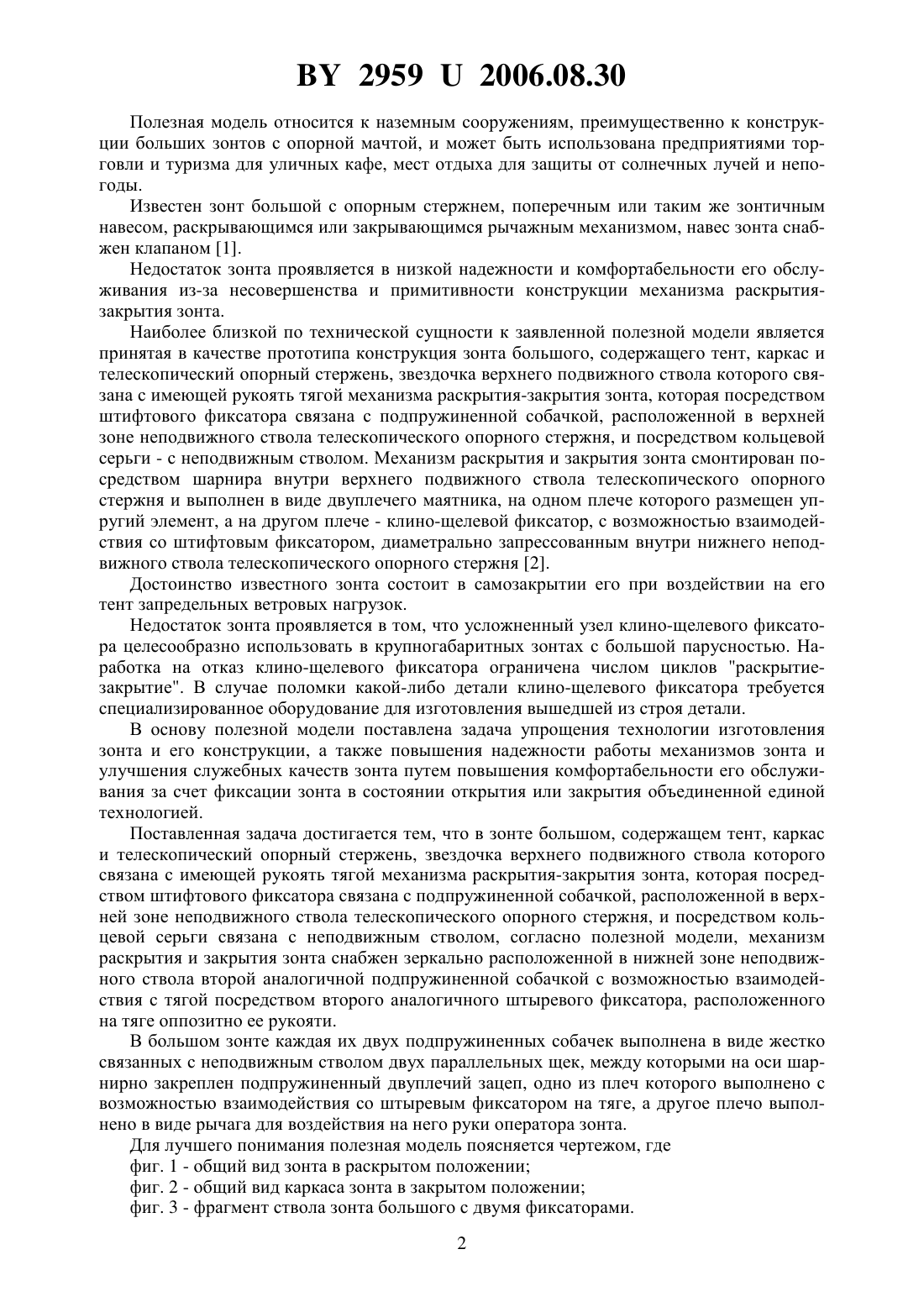

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Савицкий Анатолий Васильевич(72) Автор Савицкий Анатолий Васильевич(73) Патентообладатель Савицкий Анатолий Васильевич(57) 1. 3 онт большой, содержащий тент, каркас и телескопический опорный стержень,звездочка верхнего подвижного ствола которого связана с имеющей рукоять тягой механизма раскрытия-закрытия зонта, которая посредством штифтового фиксатора связана с подпружиненной собачкой, расположенной в верхней зоне неподвижного ствола телескопического опорного стержня, и посредством кольцевой серьги связана с неподвижным стволом, отличающийся тем, что механизм раскрытия и закрытия зонта снабжен зеркально расположенной в нижней зоне неподвижного ствола второй аналогичной подпружиненной собачкой с возможностью взаимодействия с тягой посредством второго аналогичного штифтового фиксатора, расположенного на тяге оппозитно ее рукояти. 2. Зонт большой по п. 1, отличающийся тем, что каждая их двух подпружиненных собачек выполнена в виде жестко связанного с неподвижным стволом корпуса, содержащего две параллельные щеки, между которыми на оси шарнирно закреплен подпружиненный двуплечий зацеп, одно из плеч которого выполнено с возможностью взаимодействия со штифтовым фиксатором на тяге, а другое плечо выполнено в виде рукояти для воздействия на нее руки оператора зонта. 29592006.08.30 Полезная модель относится к наземным сооружениям, преимущественно к конструкции больших зонтов с опорной мачтой, и может быть использована предприятиями торговли и туризма для уличных кафе, мест отдыха для защиты от солнечных лучей и непогоды. Известен зонт большой с опорным стержнем, поперечным или таким же зонтичным навесом, раскрывающимся или закрывающимся рычажным механизмом, навес зонта снабжен клапаном 1. Недостаток зонта проявляется в низкой надежности и комфортабельности его обслуживания из-за несовершенства и примитивности конструкции механизма раскрытиязакрытия зонта. Наиболее близкой по технической сущности к заявленной полезной модели является принятая в качестве прототипа конструкция зонта большого, содержащего тент, каркас и телескопический опорный стержень, звездочка верхнего подвижного ствола которого связана с имеющей рукоять тягой механизма раскрытия-закрытия зонта, которая посредством штифтового фиксатора связана с подпружиненной собачкой, расположенной в верхней зоне неподвижного ствола телескопического опорного стержня, и посредством кольцевой серьги - с неподвижным стволом. Механизм раскрытия и закрытия зонта смонтирован посредством шарнира внутри верхнего подвижного ствола телескопического опорного стержня и выполнен в виде двуплечего маятника, на одном плече которого размещен упругий элемент, а на другом плече - клино-щелевой фиксатор, с возможностью взаимодействия со штифтовым фиксатором, диаметрально запрессованным внутри нижнего неподвижного ствола телескопического опорного стержня 2. Достоинство известного зонта состоит в самозакрытии его при воздействии на его тент запредельных ветровых нагрузок. Недостаток зонта проявляется в том, что усложненный узел клино-щелевого фиксатора целесообразно использовать в крупногабаритных зонтах с большой парусностью. Наработка на отказ клино-щелевого фиксатора ограничена числом циклов раскрытиезакрытие. В случае поломки какой-либо детали клино-щелевого фиксатора требуется специализированное оборудование для изготовления вышедшей из строя детали. В основу полезной модели поставлена задача упрощения технологии изготовления зонта и его конструкции, а также повышения надежности работы механизмов зонта и улучшения служебных качеств зонта путем повышения комфортабельности его обслуживания за счет фиксации зонта в состоянии открытия или закрытия объединенной единой технологией. Поставленная задача достигается тем, что в зонте большом, содержащем тент, каркас и телескопический опорный стержень, звездочка верхнего подвижного ствола которого связана с имеющей рукоять тягой механизма раскрытия-закрытия зонта, которая посредством штифтового фиксатора связана с подпружиненной собачкой, расположенной в верхней зоне неподвижного ствола телескопического опорного стержня, и посредством кольцевой серьги связана с неподвижным стволом, согласно полезной модели, механизм раскрытия и закрытия зонта снабжен зеркально расположенной в нижней зоне неподвижного ствола второй аналогичной подпружиненной собачкой с возможностью взаимодействия с тягой посредством второго аналогичного штыревого фиксатора, расположенного на тяге оппозитно ее рукояти. В большом зонте каждая их двух подпружиненных собачек выполнена в виде жестко связанных с неподвижным стволом двух параллельных щек, между которыми на оси шарнирно закреплен подпружиненный двуплечий зацеп, одно из плеч которого выполнено с возможностью взаимодействия со штыревым фиксатором на тяге, а другое плечо выполнено в виде рычага для воздействия на него руки оператора зонта. Для лучшего понимания полезная модель поясняется чертежом, где фиг. 1 - общий вид зонта в раскрытом положении фиг. 2 - общий вид каркаса зонта в закрытом положении фиг. 3 - фрагмент ствола зонта большого с двумя фиксаторами. 2 29592006.08.30 Большой зонт по фиг. 1-3 содержит тент 1 с клапаном 2 и каркас, состоящий из шарнирно связанных между собой опорных спиц 3 и несущих радиальных спиц 4 с упругими элементами 5 на концах и, соответственно, неподвижной звездочки 6 и подвижной звездочки 7, связанных с нижним неподвижным стволом 8 и с верхним подвижным стволом 9 телескопического опорного стержня. Звездочка 7 верхнего подвижного ствола 9 связана с тягой 10 с рукоятью 11 механизма раскрытия-закрытия зонта. Тяга 10 посредством кольцевой серьги 12 кинематически связана также и со стволом 9. Тяга 10 снабжена штыревым фиксатором 13 с возможностью его взаимодействия с зацепом 14 в виде двуплечего рычага одной из подпружиненных собачек, расположенной по фиг. 1-3 в верхней зоне неподвижного ствола 8 телескопического опорного стержня зонта. Механизм раскрытия-закрытия зонта снабжен зеркально расположенной в нижней зоне неподвижного ствола 8 второй аналогичной подпружиненной собачкой с возможностью взаимодействия с тягой 10 посредством второго аналогичного штыревого фиксатора 15, расположенного оппозитно рукояти 11 на тяге 10 по отношению к штыревому фиксатору 13. В большом зонте каждая их двух подпружиненных собачек, например нижняя собачка, выполнена в виде жестко связанных с неподвижным стволом 8 двух параллельных щек 16, 17, между которыми шарнирно закреплен подпружиненный двуплечий зацеп 18, одно из плеч 19 которого выполнено с возможностью взаимодействия со вторым штыревым фиксатором 15 на тяге 10, а другое плечо 20 выполнено в виде рычага для воздействия на него руки оператора. Верхняя собачка, соответственно, выполнена в виде жестко связанных с неподвижным стволом 8 двух параллельных щек 21, 22, между которыми шарнирно закреплен подпружиненный двуплечий зацеп 14, одно из плеч 23 которого выполнено с возможностью взаимодействия с первым штыревым фиксатором 13 на тяге 10, а другое плечо 24 выполнено в виде рычага для воздействия на него руки оператора. Привод механизма раскрытия-закрытия зонта по фиг. 1-3 по сути выполнен в виде рукояти 11 на тяге 10, пропущенной через направляющую 25, жестко связанную со звездочкой 6 нижнего ствола 8, причем другой конец штанги жестко связан со звездочкой 7 верхнего подвижного ствола 9 телескопического опорного стержня. Разворачивание зонта осуществляют из транспортного положения путем снятия с него упаковочного материала, установки нижнего ствола 8 на стационарную опору. Оператор воздействует рукой на рычаг верхнего зацепа 14 и освобождает штыревой фиксатор 13 тяги 10 от его взаимодействия с зацепом 14. Купол тента 1 зонта раскрывают за рукоять 11 тяги 10, потянув ее вниз вдоль телескопического стержня до срабатывания нижней подпружиненной собачки на неподвижном стволе 8 путем взаимодействия плеча 19 подпружиненного двуплечего зацепа 18 с фиксатором 15 на тяге 10. При этом приводят в действие привод механизма раскрытия-закрытия зонта, в котором рукоять 11 привода перемещают вместе с тягой 10, пропущенной через направляющую 24, жестко связанную со звездочкой 6 неподвижного ствола 8. Спицы 3 и спицы 4, радиально раздвигаясь, переводят каркас с тентом 1 зонта в рабочее положение по фиг. 1. Перевод зонта в транспортное или закрытое положение по фиг. 2 осуществляют в обратном порядке, описанном выше, путем расфиксации плеча 20 зацепа 19 от его взаимодействия со штыревым фиксатором 15 на тяге 10. Закрытие зонта осуществляют путем воздействия на рукоять 22 и перемещения штанги 10 вместе со звездочкой 7 и верхним подвижным стволом 9 вверх вдоль неподвижного ствола 10 телескопического опорного стержня вверх. При перемещении тяги 10 вверх зацеп 14 подпружиненной собачки входит в зацепление со штифтовым фиксатором 13, расположенным на тяге 10. Новая конструкция зонта технологична в изготовлении, обладает простотой и более повышенной надежностью работы механизма раскрытия-закрытия, узлы и детали которого изготовленного по идентичной технологии. 3 29592006.08.30 Кинематика каркаса сконструирована так, что зацеп 14, 18 в виде двуплечего рычагарычага Архимеда под действием ручного усилия выходит из взаимодействия со штифтовым фиксатором 13, 15, при этом зонт легко переводится в требуемое положение раскрытия-закрытия. В связи с простотой конструкции поломки исключены, что проявляется в комфортабельности обслуживания зонта, его технологичности и надежности работы. Кинематическая связь тяги 10 посредством кольцевой серьги 12 со стволом 8 обеспечивает гарантированное перемещение тяги 10 вдоль ствола 8 и при этом обладает простотой конструкции и надежностью наработки на отказ механизма раскрытия-закрытия зонта. Выполнение упругого элемента 5 на концах несущих радиальных спиц 3, в зависимости от площади тента 1 и погодных условий работы зонта, направлено на повышение несущей способности края тента 1 зонта при трансформации его в волан, улучшает равномерное перераспределение усилий натяжения тента, его фактуру и полностью исключает самораскрытие края тента зонта, т.е. загиб его вверх. Таким образом, как показали сравнительные испытания известной и заявленной конструкции зонта, последняя обладает повышенной технологичностью, жесткостью, комфортабельностью обслуживания, надежностью фиксации зонта в положении раскрытия тента и в переводе в положение закрытия зонта или транспортное положение. Универсальность механизма раскрытия-закрытия зонта обеспечивает ему высокую ремонтопригодность в любых условиях его применения, в том числе в степной, горной местности и т.п. При воздействии шквального ветра на зонт исключается самораскрытие края тента зонта. Промышленное освоение зонта готовится на территории СНГ и стран Запада. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
