Зонт складной

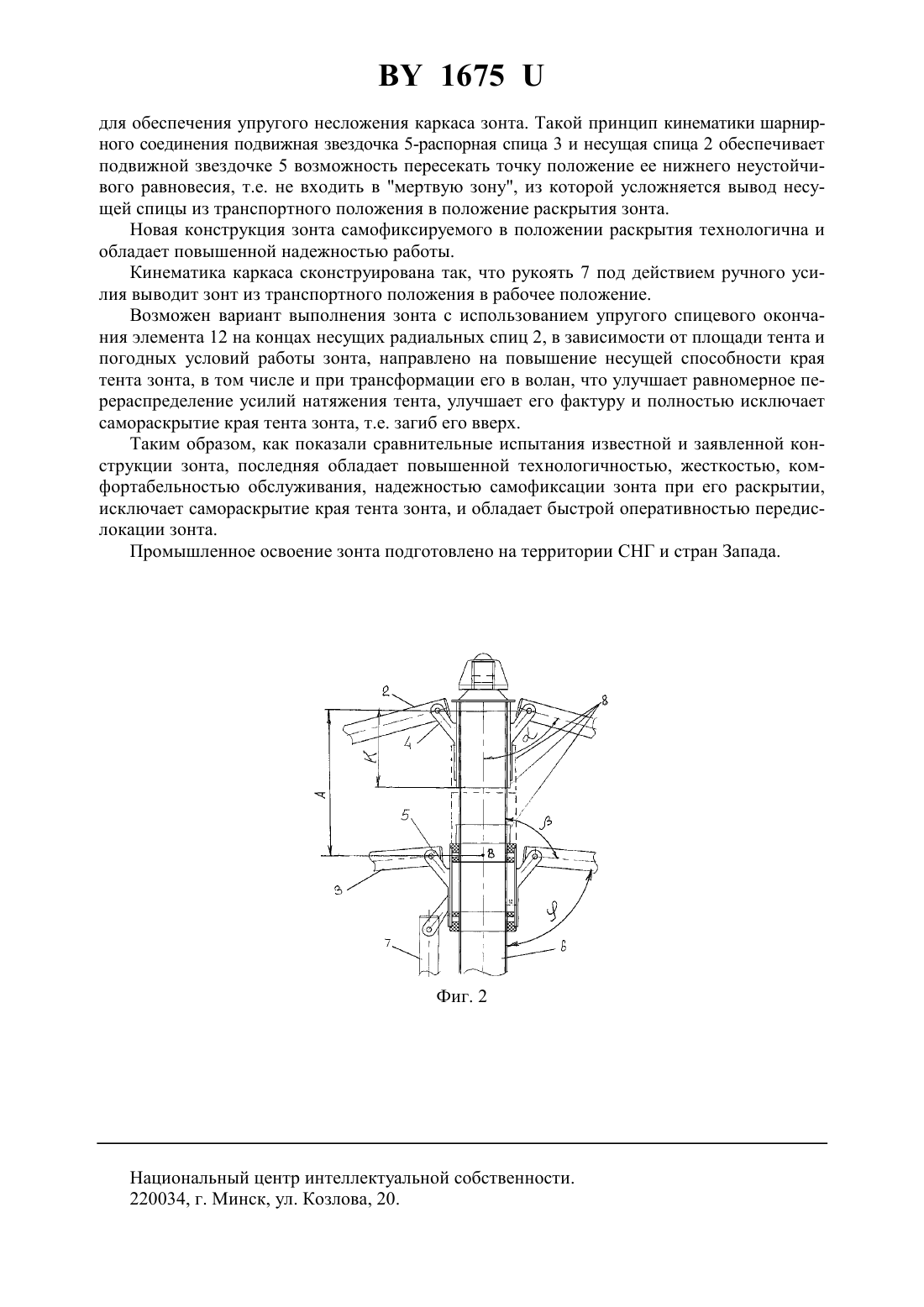

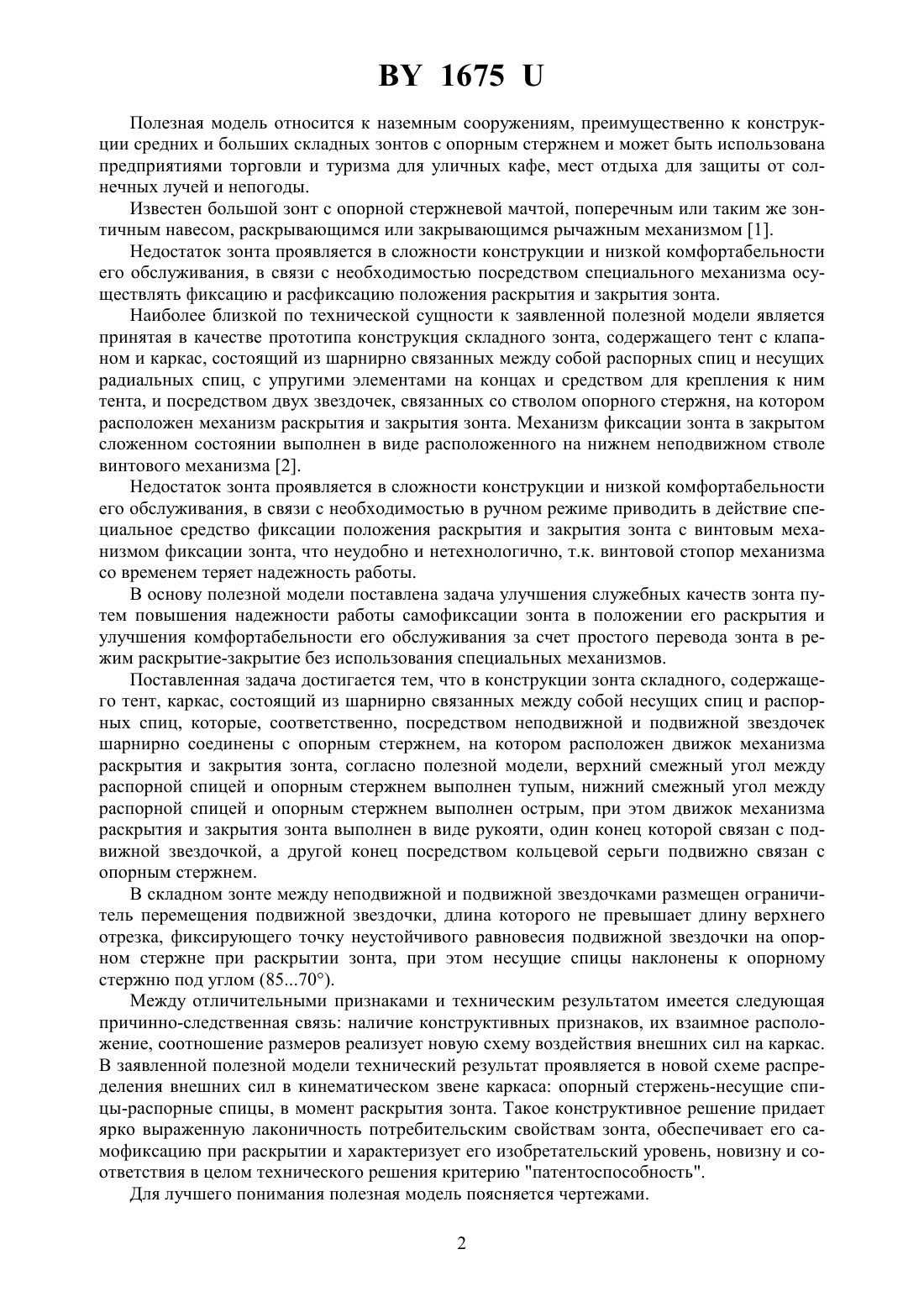

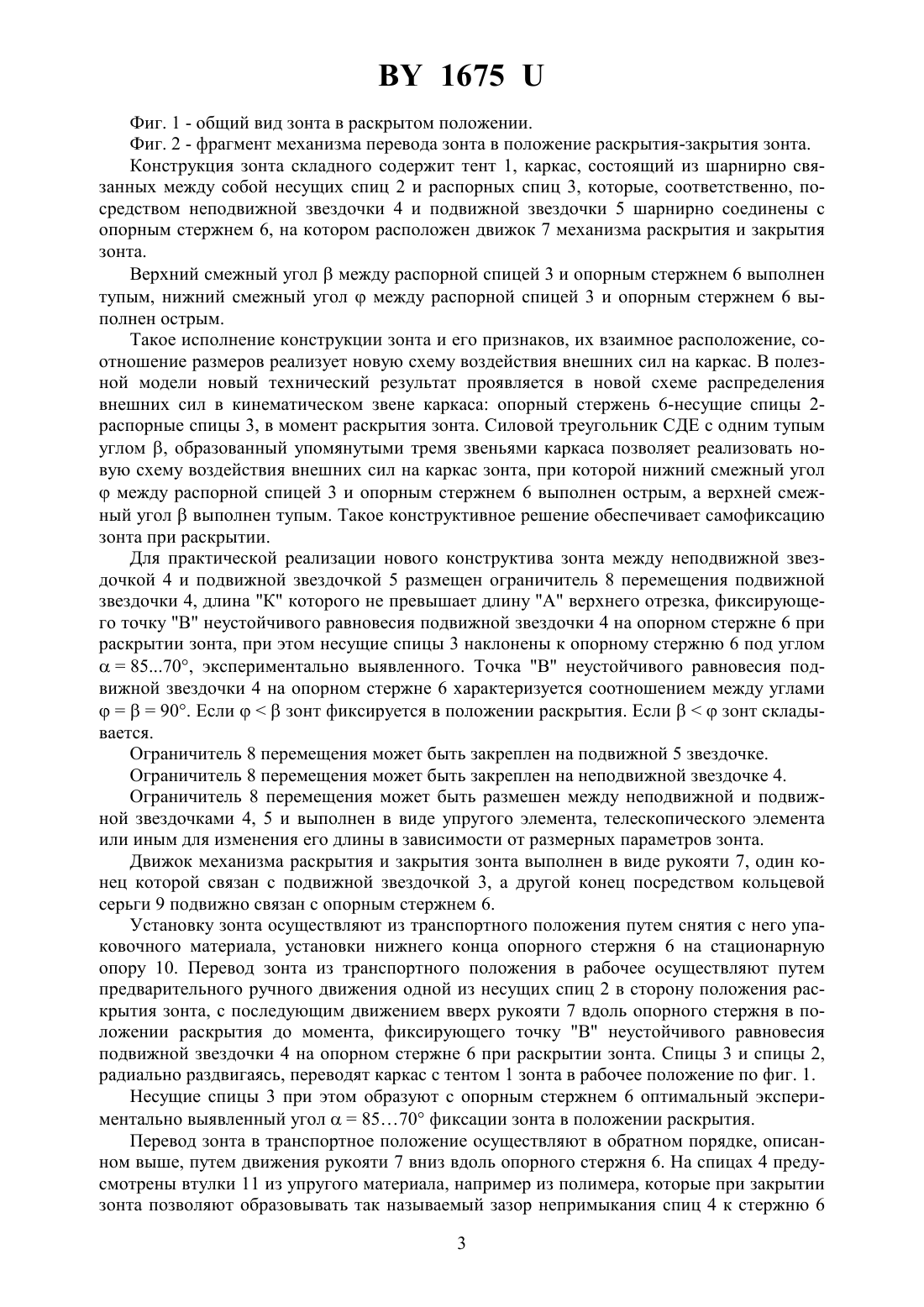

(71) Заявитель Савицкий Анатолий Васильевич(72) Автор Савицкий Анатолий Васильевич(73) Патентообладатель Савицкий Анатолий Васильевич(57) 1. 3 онт складной, содержащий тент, каркас, состоящий из шарнирно связанных между собой несущих спиц и распорных спиц, которые, соответственно, посредством неподвижной и подвижной звездочек шарнирно соединены с опорным стержнем, на котором расположен движок механизма раскрытия и закрытия зонта, отличающийся тем, что верхний смежный угол между распорной спицей и опорным стержнем выполнен тупым, нижний смежный угол между распорной спицей и опорным стержнем выполнен острым, при этом движок механизма раскрытия и закрытия зонта выполнен в виде рукояти, один конец которой связан с подвижной звездочкой, а другой конец посредством кольцевой серьги подвижно связан с опорным стержнем. 2. Зонт складной по п. 1, отличающийся тем, что между неподвижной и подвижной звездочками размещен ограничитель перемещения подвижной звездочки, длина которого не превышает длину верхнего отрезка, фиксирующего точку неустойчивого равновесия подвижной звездочки на опорном стержне при полном раскрытии зонта, при этом несущие спицы наклонены к телескопическому опорному стержню под углом (8570). 1675 Полезная модель относится к наземным сооружениям, преимущественно к конструкции средних и больших складных зонтов с опорным стержнем и может быть использована предприятиями торговли и туризма для уличных кафе, мест отдыха для защиты от солнечных лучей и непогоды. Известен большой зонт с опорной стержневой мачтой, поперечным или таким же зонтичным навесом, раскрывающимся или закрывающимся рычажным механизмом 1. Недостаток зонта проявляется в сложности конструкции и низкой комфортабельности его обслуживания, в связи с необходимостью посредством специального механизма осуществлять фиксацию и расфиксацию положения раскрытия и закрытия зонта. Наиболее близкой по технической сущности к заявленной полезной модели является принятая в качестве прототипа конструкция складного зонта, содержащего тент с клапаном и каркас, состоящий из шарнирно связанных между собой распорных спиц и несущих радиальных спиц, с упругими элементами на концах и средством для крепления к ним тента, и посредством двух звездочек, связанных со стволом опорного стержня, на котором расположен механизм раскрытия и закрытия зонта. Механизм фиксации зонта в закрытом сложенном состоянии выполнен в виде расположенного на нижнем неподвижном стволе винтового механизма 2. Недостаток зонта проявляется в сложности конструкции и низкой комфортабельности его обслуживания, в связи с необходимостью в ручном режиме приводить в действие специальное средство фиксации положения раскрытия и закрытия зонта с винтовым механизмом фиксации зонта, что неудобно и нетехнологично, т.к. винтовой стопор механизма со временем теряет надежность работы. В основу полезной модели поставлена задача улучшения служебных качеств зонта путем повышения надежности работы самофиксации зонта в положении его раскрытия и улучшения комфортабельности его обслуживания за счет простого перевода зонта в режим раскрытие-закрытие без использования специальных механизмов. Поставленная задача достигается тем, что в конструкции зонта складного, содержащего тент, каркас, состоящий из шарнирно связанных между собой несущих спиц и распорных спиц, которые, соответственно, посредством неподвижной и подвижной звездочек шарнирно соединены с опорным стержнем, на котором расположен движок механизма раскрытия и закрытия зонта, согласно полезной модели, верхний смежный угол между распорной спицей и опорным стержнем выполнен тупым, нижний смежный угол между распорной спицей и опорным стержнем выполнен острым, при этом движок механизма раскрытия и закрытия зонта выполнен в виде рукояти, один конец которой связан с подвижной звездочкой, а другой конец посредством кольцевой серьги подвижно связан с опорным стержнем. В складном зонте между неподвижной и подвижной звездочками размещен ограничитель перемещения подвижной звездочки, длина которого не превышает длину верхнего отрезка, фиксирующего точку неустойчивого равновесия подвижной звездочки на опорном стержне при раскрытии зонта, при этом несущие спицы наклонены к опорному стержню под углом (8570). Между отличительными признаками и техническим результатом имеется следующая причинно-следственная связь наличие конструктивных признаков, их взаимное расположение, соотношение размеров реализует новую схему воздействия внешних сил на каркас. В заявленной полезной модели технический результат проявляется в новой схеме распределения внешних сил в кинематическом звене каркаса опорный стержень-несущие спицы-распорные спицы, в момент раскрытия зонта. Такое конструктивное решение придает ярко выраженную лаконичность потребительским свойствам зонта, обеспечивает его самофиксацию при раскрытии и характеризует его изобретательский уровень, новизну и соответствия в целом технического решения критерию патентоспособность. Для лучшего понимания полезная модель поясняется чертежами. 2 1675 Фиг. 1 - общий вид зонта в раскрытом положении. Фиг. 2 - фрагмент механизма перевода зонта в положение раскрытия-закрытия зонта. Конструкция зонта складного содержит тент 1, каркас, состоящий из шарнирно связанных между собой несущих спиц 2 и распорных спиц 3, которые, соответственно, посредством неподвижной звездочки 4 и подвижной звездочки 5 шарнирно соединены с опорным стержнем 6, на котором расположен движок 7 механизма раскрытия и закрытия зонта. Верхний смежный уголмежду распорной спицей 3 и опорным стержнем 6 выполнен тупым, нижний смежный уголмежду распорной спицей 3 и опорным стержнем 6 выполнен острым. Такое исполнение конструкции зонта и его признаков, их взаимное расположение, соотношение размеров реализует новую схему воздействия внешних сил на каркас. В полезной модели новый технический результат проявляется в новой схеме распределения внешних сил в кинематическом звене каркаса опорный стержень 6-несущие спицы 2 распорные спицы 3, в момент раскрытия зонта. Силовой треугольник СДЕ с одним тупым углом , образованный упомянутыми тремя звеньями каркаса позволяет реализовать новую схему воздействия внешних сил на каркас зонта, при которой нижний смежный уголмежду распорной спицей 3 и опорным стержнем 6 выполнен острым, а верхней смежный уголвыполнен тупым. Такое конструктивное решение обеспечивает самофиксацию зонта при раскрытии. Для практической реализации нового конструктива зонта между неподвижной звездочкой 4 и подвижной звездочкой 5 размещен ограничитель 8 перемещения подвижной звездочки 4, длина К которого не превышает длину А верхнего отрезка, фиксирующего точку В неустойчивого равновесия подвижной звездочки 4 на опорном стержне 6 при раскрытии зонта, при этом несущие спицы 3 наклонены к опорному стержню 6 под углом 8570, экспериментально выявленного. Точка В неустойчивого равновесия подвижной звездочки 4 на опорном стержне 6 характеризуется соотношением между углами 90. Еслизонт фиксируется в положении раскрытия. Еслизонт складывается. Ограничитель 8 перемещения может быть закреплен на подвижной 5 звездочке. Ограничитель 8 перемещения может быть закреплен на неподвижной звездочке 4. Ограничитель 8 перемещения может быть размешен между неподвижной и подвижной звездочками 4, 5 и выполнен в виде упругого элемента, телескопического элемента или иным для изменения его длины в зависимости от размерных параметров зонта. Движок механизма раскрытия и закрытия зонта выполнен в виде рукояти 7, один конец которой связан с подвижной звездочкой 3, а другой конец посредством кольцевой серьги 9 подвижно связан с опорным стержнем 6. Установку зонта осуществляют из транспортного положения путем снятия с него упаковочного материала, установки нижнего конца опорного стержня 6 на стационарную опору 10. Перевод зонта из транспортного положения в рабочее осуществляют путем предварительного ручного движения одной из несущих спиц 2 в сторону положения раскрытия зонта, с последующим движением вверх рукояти 7 вдоль опорного стержня в положении раскрытия до момента, фиксирующего точку В неустойчивого равновесия подвижной звездочки 4 на опорном стержне 6 при раскрытии зонта. Спицы 3 и спицы 2,радиально раздвигаясь, переводят каркас с тентом 1 зонта в рабочее положение по фиг. 1. Несущие спицы 3 при этом образуют с опорным стержнем 6 оптимальный экспериментально выявленный угол 8570 фиксации зонта в положении раскрытия. Перевод зонта в транспортное положение осуществляют в обратном порядке, описанном выше, путем движения рукояти 7 вниз вдоль опорного стержня 6. На спицах 4 предусмотрены втулки 11 из упругого материала, например из полимера, которые при закрытии зонта позволяют образовывать так называемый зазор непримыкания спиц 4 к стержню 6 3 1675 для обеспечения упругого несложения каркаса зонта. Такой принцип кинематики шарнирного соединения подвижная звездочка 5-распорная спица 3 и несущая спица 2 обеспечивает подвижной звездочке 5 возможность пересекать точку положение ее нижнего неустойчивого равновесия, т.е. не входить в мертвую зону, из которой усложняется вывод несущей спицы из транспортного положения в положение раскрытия зонта. Новая конструкция зонта самофиксируемого в положении раскрытия технологична и обладает повышенной надежностью работы. Кинематика каркаса сконструирована так, что рукоять 7 под действием ручного усилия выводит зонт из транспортного положения в рабочее положение. Возможен вариант выполнения зонта с использованием упругого спицевого окончания элемента 12 на концах несущих радиальных спиц 2, в зависимости от площади тента и погодных условий работы зонта, направлено на повышение несущей способности края тента зонта, в том числе и при трансформации его в волан, что улучшает равномерное перераспределение усилий натяжения тента, улучшает его фактуру и полностью исключает самораскрытие края тента зонта, т.е. загиб его вверх. Таким образом, как показали сравнительные испытания известной и заявленной конструкции зонта, последняя обладает повышенной технологичностью, жесткостью, комфортабельностью обслуживания, надежностью самофиксации зонта при его раскрытии,исключает самораскрытие края тента зонта, и обладает быстрой оперативностью передислокации зонта. Промышленное освоение зонта подготовлено на территории СНГ и стран Запада. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
