Учебный прибор для демонстрации работы ленточного транспортера

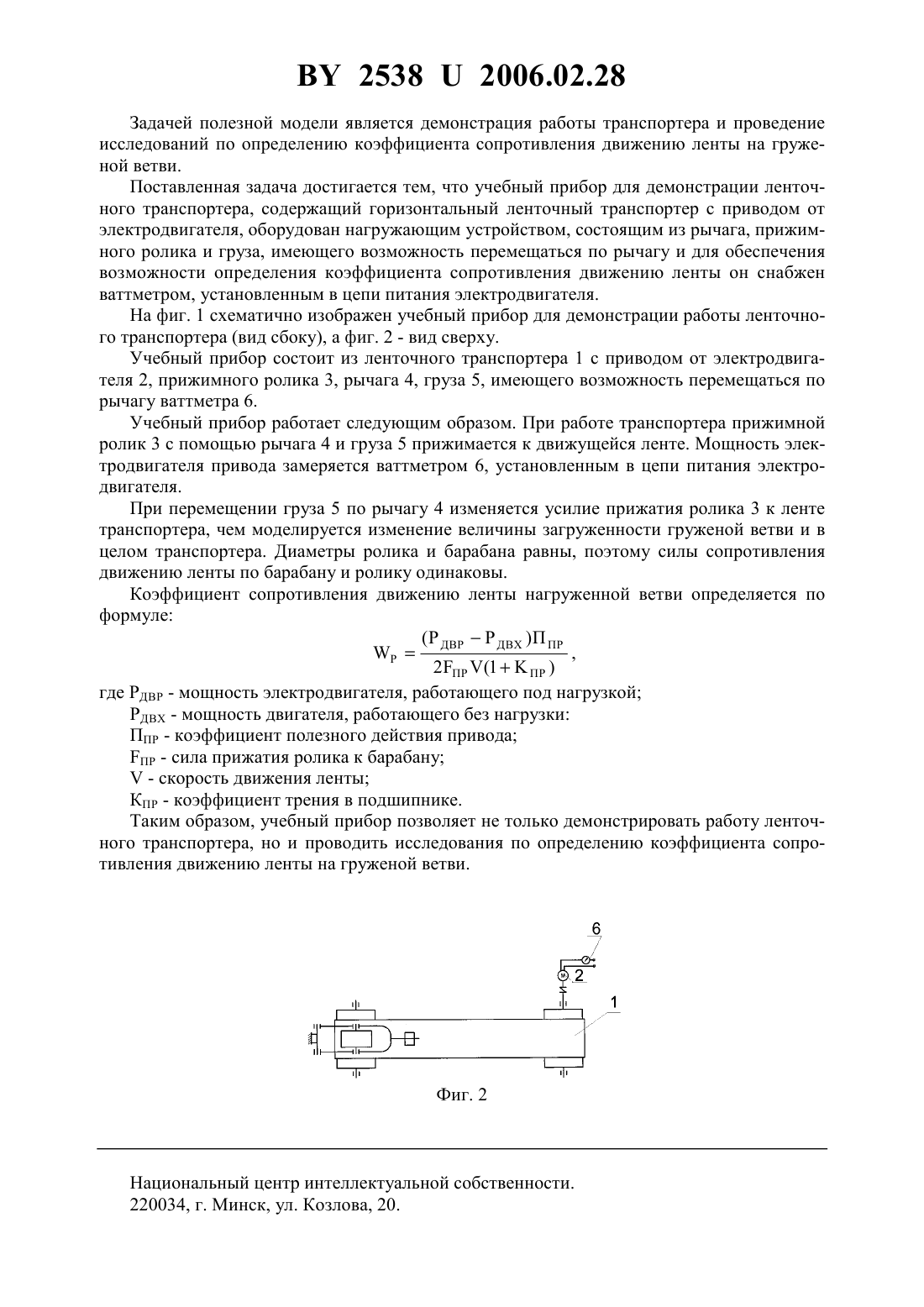

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УЧЕБНЫЙ ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ РАБОТЫ ЛЕНТОЧНОГО ТРАНСПОРТЕРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Примаков Николай Станиславович Вольский Владимир Александрович Авсейка Алексей Святославович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Учебный прибор для демонстрации работы ленточного транспортера, содержащий горизонтальный ленточный транспортер с приводом от электродвигателя, отличающийся тем, что он оборудован нагружающим устройством, состоящим из рычага, прижимного ролика и груза, имеющего возможность перемещаться по рычагу. 2. Учебный прибор по п. 1, отличающийся тем, что для обеспечения возможности определения коэффициента сопротивления движению ленты он снабжен ваттметром, установленным в цепи питания электродвигателя.(56) 1. Спиваковский А.О., Дьячков В.К. Транспортирующие машины Учеб. пособие для машиностроительных вузов.-3 е изд., перераб. - . Машиностроение, 1983. - С. 487. Фиг. 1 Полезная модель относится к учебным приборам по транспортирующим машинам. Известен ленточный транспортер, имеющий станину, на концах которых установлены два барабана передний - приводной и задний - натяжной. Замкнутая лента огибает эти концевые барабаны и по всей длине поддерживается роликами. Приводной барабан получает вращение от привода и приводит в движение ленту 1. 25382006.02.28 Задачей полезной модели является демонстрация работы транспортера и проведение исследований по определению коэффициента сопротивления движению ленты на груженой ветви. Поставленная задача достигается тем, что учебный прибор для демонстрации ленточного транспортера, содержащий горизонтальный ленточный транспортер с приводом от электродвигателя, оборудован нагружающим устройством, состоящим из рычага, прижимного ролика и груза, имеющего возможность перемещаться по рычагу и для обеспечения возможности определения коэффициента сопротивления движению ленты он снабжен ваттметром, установленным в цепи питания электродвигателя. На фиг. 1 схематично изображен учебный прибор для демонстрации работы ленточного транспортера (вид сбоку), а фиг. 2 - вид сверху. Учебный прибор состоит из ленточного транспортера 1 с приводом от электродвигателя 2, прижимного ролика 3, рычага 4, груза 5, имеющего возможность перемещаться по рычагу ваттметра 6. Учебный прибор работает следующим образом. При работе транспортера прижимной ролик 3 с помощью рычага 4 и груза 5 прижимается к движущейся ленте. Мощность электродвигателя привода замеряется ваттметром 6, установленным в цепи питания электродвигателя. При перемещении груза 5 по рычагу 4 изменяется усилие прижатия ролика 3 к ленте транспортера, чем моделируется изменение величины загруженности груженой ветви и в целом транспортера. Диаметры ролика и барабана равны, поэтому силы сопротивления движению ленты по барабану и ролику одинаковы. Коэффициент сопротивления движению ленты нагруженной ветви определяется по формуле,2 ПР (1 ПР ) где РДВР - мощность электродвигателя, работающего под нагрузкой РДВХ - мощность двигателя, работающего без нагрузки ППР - коэффициент полезного действия привода ПР - сила прижатия ролика к барабану- скорость движения ленты КПР - коэффициент трения в подшипнике. Таким образом, учебный прибор позволяет не только демонстрировать работу ленточного транспортера, но и проводить исследования по определению коэффициента сопротивления движению ленты на груженой ветви. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
