Ламель для вертикальных жалюзи

Номер патента: U 2360

Опубликовано: 30.12.2005

Автор: Визер Александр Михайлович

Скачать PDF файл.

Текст

Смотреть все

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛАМЕЛЬ ДЛЯ ВЕРТИКАЛЬНЫХ ЖАЛЮЗИ(71) Заявитель Визер Александр Михайлович(72) Автор Визер Александр Михайлович(73) Патентообладатель Визер Александр Михайлович(57) 1. Ламель для вертикальных жалюзи, представляющая собой прямоугольную полосу из ткани, пропитанной специальным составом, требуемой длины, установленная поворотно в неподвижной раме за счет исполнительного механизма и шарнирных цепей, имеющая в нижней части пригруз, представляющий собой пластину прямоугольной формы, отличающаяся тем, что боковые стороны ламели представляют собой кривые линии или одна из боковых сторон ламели представляет собой кривую линию, а вторая сторона представляет собой прямую линию. 2. Ламель по п. 1, отличающаяся тем, что одна из вертикальных сторон пригруза представляет собой кривую линию, повторяющую контур края ламели, другая вертикальная сторона прямая.(56) 1. Свидетельство РФ на полезную модель 6016, МКИ 606 В 9/36,06 В 9/386. Опубл. 16.02.1998. 2. Выставочный образец Жалюзи оконные вертикальные Проспект фирмы. Выставка Все для дома-97. Терракота. Энергосбережение. - Опубл. 02.1997 23602005.12.30 Предлагаемое техническое решение относится к строительству, а именно к конструкциям, обеспечивающим защиту от прямых солнечных лучей и способствующим созданию комфортной световой среды в помещениях. Известны вертикальные жалюзи, включающие сплошные и составные по длине ламели,установленные поворотно в неподвижной раме, и исполнительный механизм 1. Составные по длине ламели выполнены из отдельных отрезков различных материалов, скрепленных между собой. Отрезки ламелей скреплены посредством сшивного материала(нити, лески и др.) для тканевых основ либо клея для различных по составу материалов или термообработки (термопрессованием, спайкой и др.) для пластичных материалов, а сопряжения скрепленных отрезков выполнены любой различной конфигурации (прямое,овальное, треугольное, зигзагообразное и др.). Недостатками известных жалюзи являются сложность и трудоемкость изготовления ламелей, нетехнологичность и ручная работа. Наиболее близкими по технической сущности к предлагаемому техническому решению (прототип) являются жалюзи вертикальные поворачивающиеся, включающие ламели,представляющие собой прямоугольные полосы из ткани, пропитанной специальным составом, требуемой длины, установленные поворотно в неподвижной раме за счет исполнительного механизма, пригрузы и шарнирные цепи. Ламели имеют в нижней части пригрузы, представляющие собой пластины прямоугольной формы 2. Недостатком известных жалюзи является прямолинейность конструкции и офисная строгость, которая не всегда подходит к жилым помещениям, барам, гостиницам. Симметричность, параллельность и прямоугольность используемых ламелей является утомляющим фактором для человеческого восприятия при длительном нахождении человека в помещении. Задачей предлагаемой полезной модели является расширение ассортимента вертикальных жалюзи путем создания жалюзи, имеющих объемную форму и улучшающих регулирование рассеивания света для создания необходимого светового эффекта за счет игры полутеней и создания комфортной обстановки в помещении. Задача решается за счет того, что в жалюзи, содержащих ламели, представляющие собой прямоугольные полосы из ткани, пропитанные специальным составом, требуемой длины, установленные поворотно в неподвижной раме, исполнительный механизм, пригрузы, представляющие собой пластины прямоугольной формы, и шарнирные цепи, боковые стороны ламели представляют собой кривые линии или одна из боковых сторон ламели представляет собой кривую линию, а вторая сторона представлена прямой линией. Ламели устанавливают на раме с исполнительным механизмом в противофазе или синфазно,и при изменении угла поворота ламелей плоскость жалюзи преобразуется в объемный рельеф, что и придает объемную форму данной конструкции. Для натяжения и стабилизации в вертикальном положении ламелей жалюзи используют пригрузы специальной формы, представляющие собой пластины прямоугольной формы, боковые стороны которых повторяют криволинейную форму боковых сторон ламелей. Наличие у одной из боковых сторон ламели края, представляющего собой кривую линию, или у обеих боковых сторон ламели краев, представляющих собой кривые линии, и чередование ламелей различного цвета позволяют создать новый вид жалюзи и подчеркнуть их объем. Жалюзи придают любому помещению неповторимый световой эффект за счет игры полутеней и создания комфортной обстановки в помещении, который невозможно достичь с помощью штор и классических жалюзи, и приобретают эстетичность и гармонию не только с офисными интерьерами, но и с жилыми помещениями, барами, гостиницами. Полезная модель поясняется чертежами, где на фиг. 1 изображены ламели жалюзи,представляющие собой прямоугольные полосы из ткани, пропитанные специальным составом, требуемой длины, одна из боковых сторон которой представляет собой кривую линию, а вторая сторона - прямую линию, на фиг. 2 изображены ламели, боковые стороны которых представляют собой кривые линии. Для натяжения и стабилизации в вертикаль 2 23602005.12.30 ном положении ламелей жалюзи используют пригрузы специальной формы, боковые стороны которых повторяют криволинейную форму боковых сторон ламелей. Ламели жалюзи,изображенные на фиг. 1 и фиг. 2, установлены на раме в противофазе. На фиг. 3 изображены ламели жалюзи, одна из боковых сторон которой представляет собой кривую линию, а вторая сторона - прямую линию. На фиг. 4 изображены ламели жалюзи, боковые стороны которых представляют собой кривые линии. Ламели жалюзи, изображенные на фиг. 3 и фиг. 4, установлены на раме синфазно. Жалюзи, изображенные на фиг. 1 и фиг. 2, содержат неподвижную раму 1, на которой последовательно установлены в противофазе ламели 2, 3 и т.д. с возможностью поворота и продольного перемещения относительно рамы 1 посредством исполнительного механизма 4. Для натяжения ламелей по всей длине используют пригрузы 5, 6 и т.д. и шарнирные цепи 7,необходимые для самоустановки нижних частей ламелей по положению поворота их. Жалюзи, изображенные на фиг. 3 и фиг. 4, также содержат неподвижную раму 1, на которойпоследовательно установлены в синфазе ламели 2, 3 и т.д. с возможностью поворота и продольного перемещения относительно рамы 1 посредством исполнительного механизма 4. Для натяжения ламелей по всей длине используют пригрузы 5, 6 и т.д. и шарнирные цепи 7,необходимые для самоустановки нижних частей ламелей по положению поворота их. Жалюзи изготавливают следующим образом. Из рулона соответствующего материала по нижнему краю нарезают ламели, кривая которых периодична, по принципу нижний край ламели 2 обрезают в верхней мертвой точке , а нижний край ламели 3 обрезают в нижней мертвой точке . Нижний край ламели 2 отличается своей формой и размерами от нижнего края ламели 3. Для каждой формы кривой изготавливают пригрузы специальной формы, одна из боковых сторон которого повторяет криволинейную форму боковой стороны ламели. Из полистирола с внутренним металлическим вкладышем изготавливают пригруз 6, соответствующий форме и размеру нижнего края ламели 2. Аналогично изготавливают пригруз 5, соответствующий форме и размеру нижнего края ламели 3. Форма, вес и расположение металлического вкладыша пригруза 5 и пригруза 6 отличаются и изготовлены таким образом, чтобы независимо от разных размеров они выполняли равнозначную роль отвеса, не смещая ламели в сторону. Ламель 2 и ламель 3 и т.д. с пригрузом 6 и пригрузом 5 и т.д. последовательно устанавливают на раме 1 в противофазе, соединяя с исполнительным механизмом 4 поворота и продольного перемещения ламелей относительно рамы 1, который может быть выполнен как ручным механическим, так и автоматическим. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

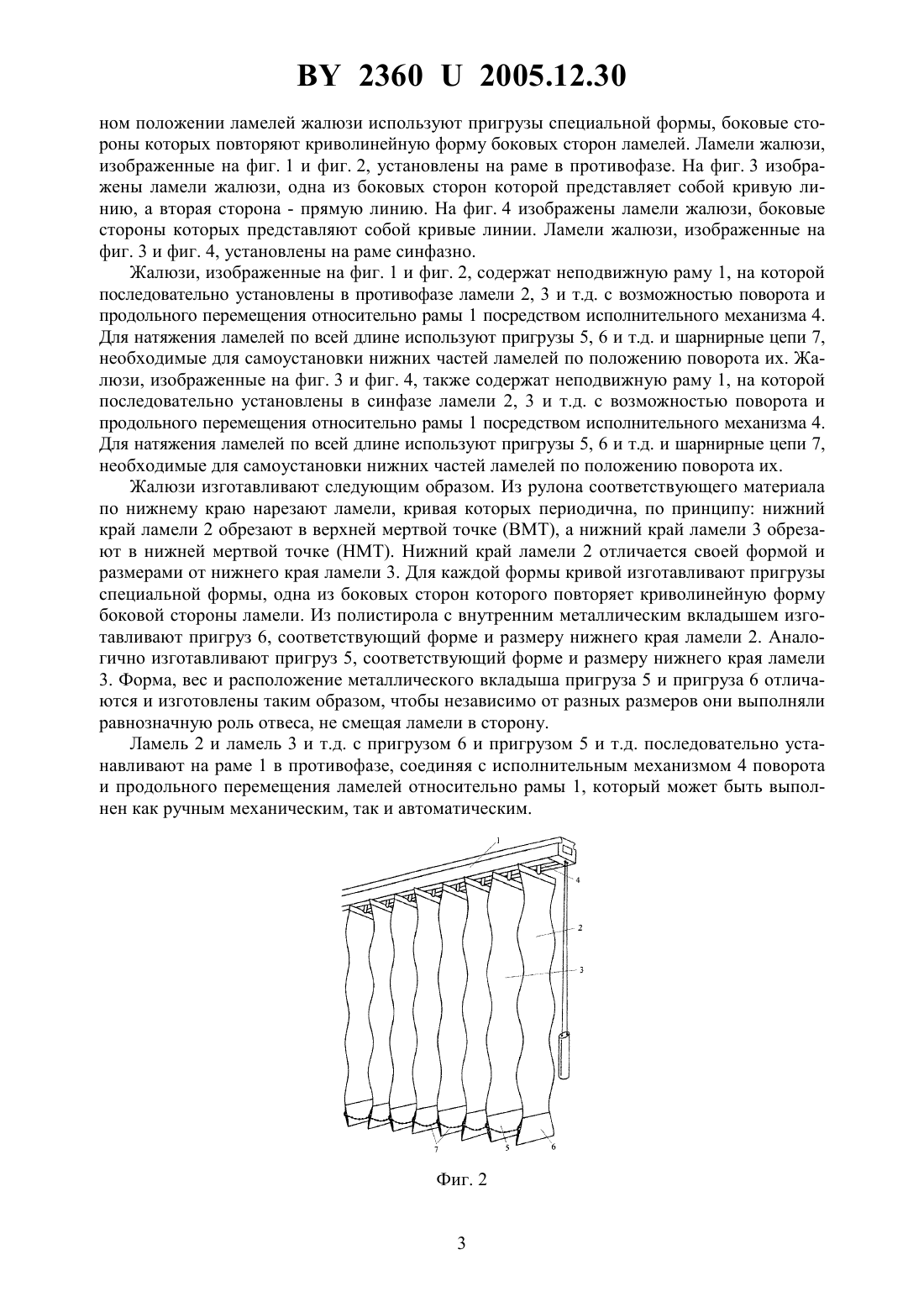

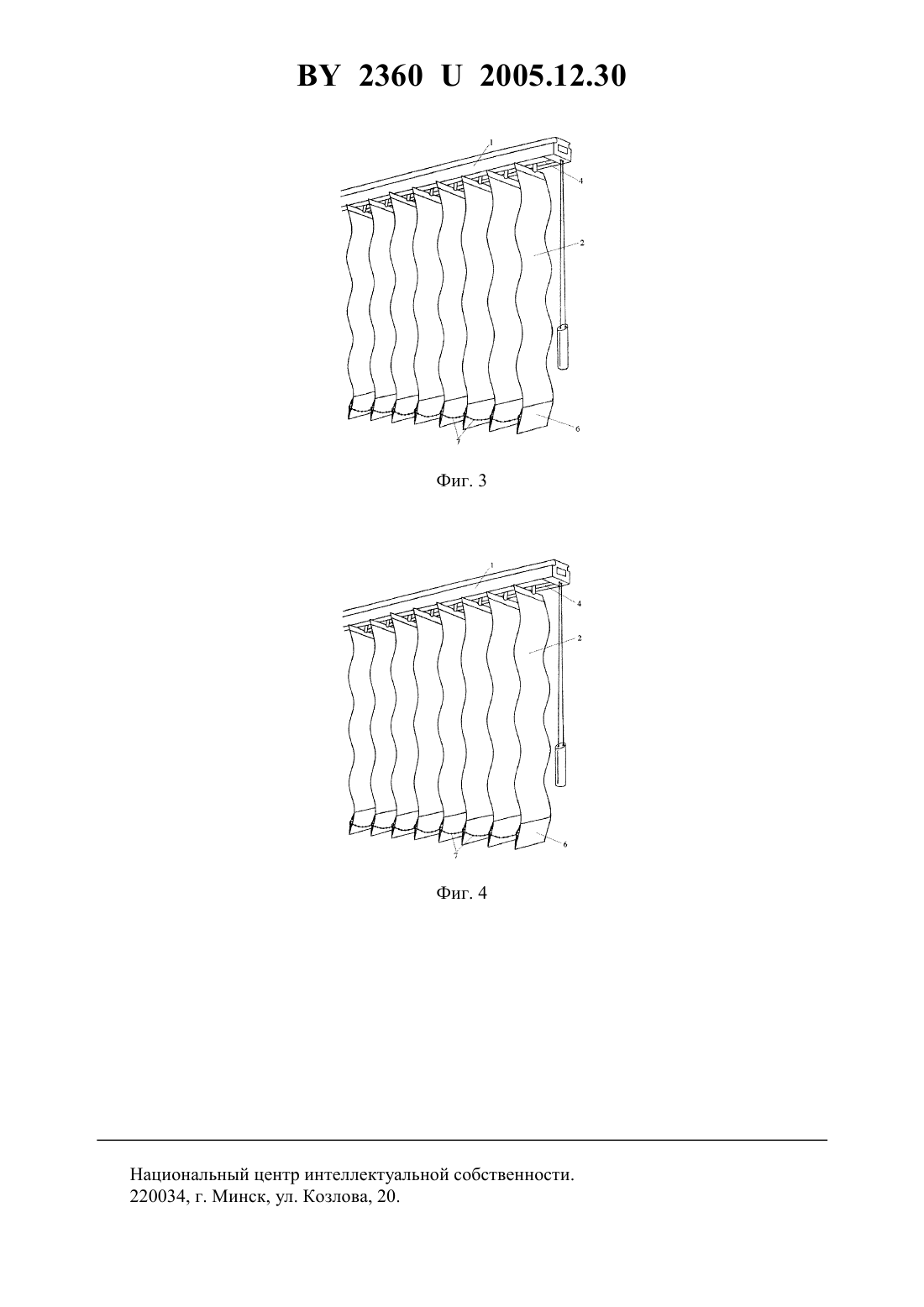

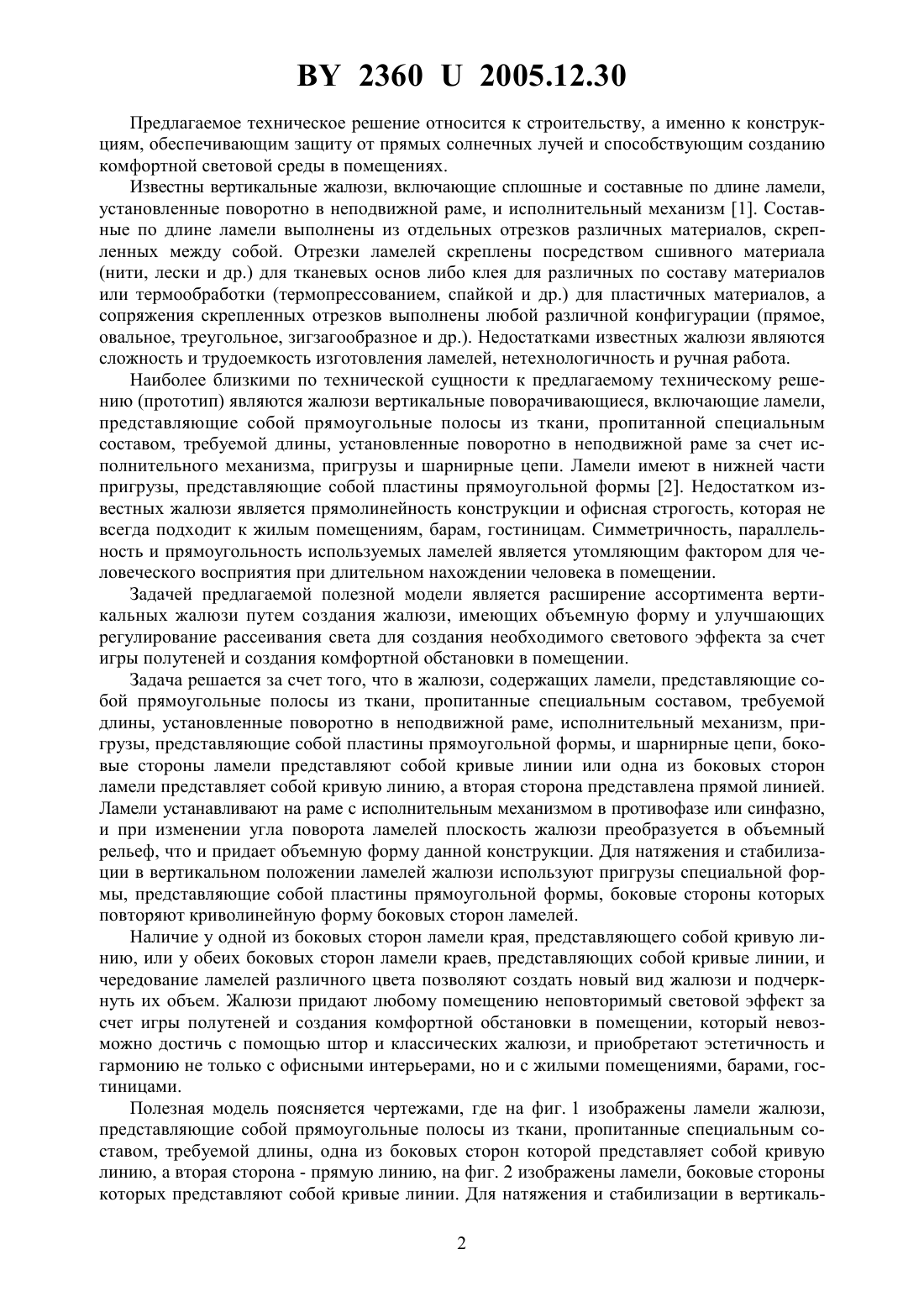

МПК / Метки

МПК: E06B 9/36

Метки: ламель, жалюзи, вертикальных
