Жалюзи

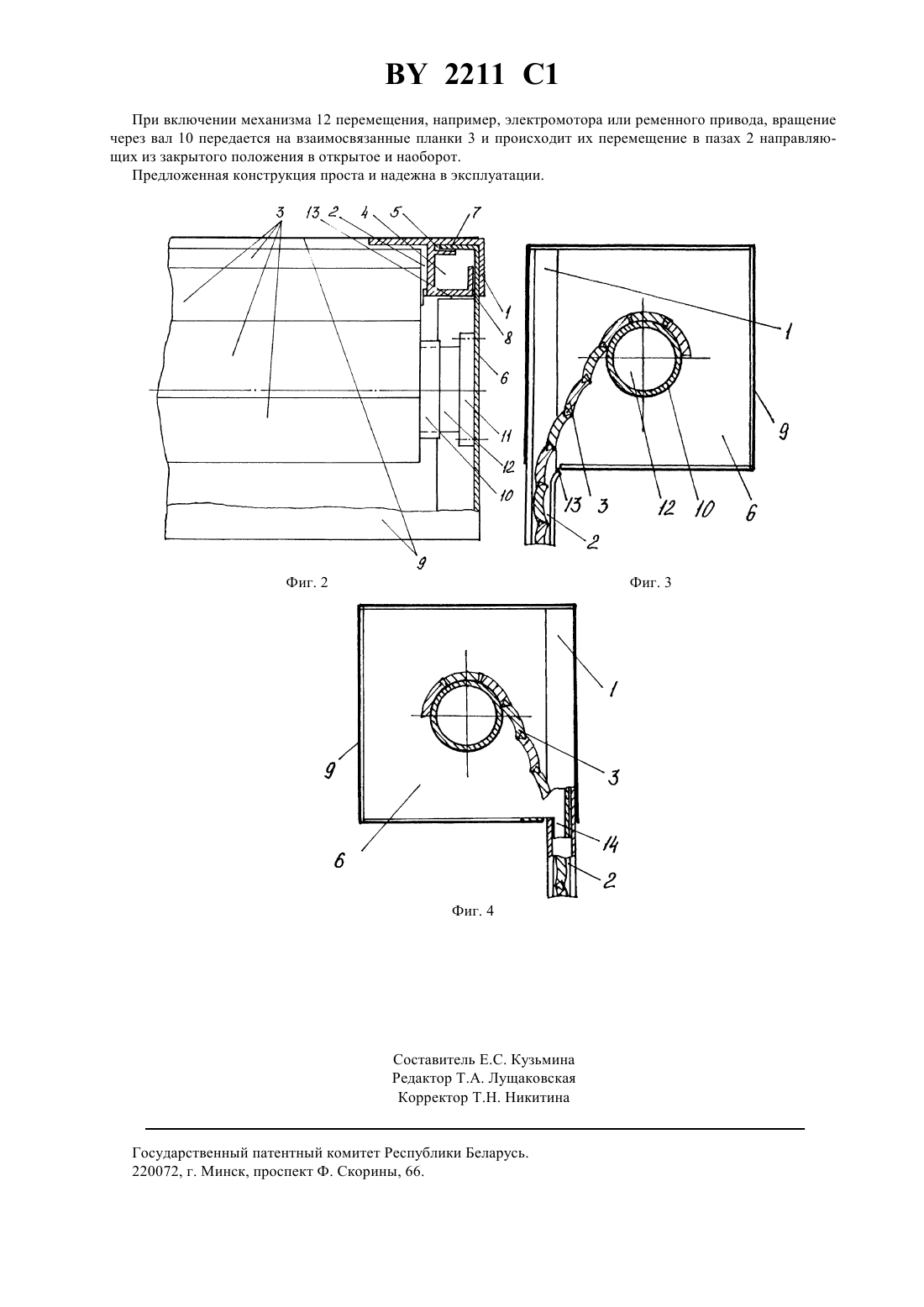

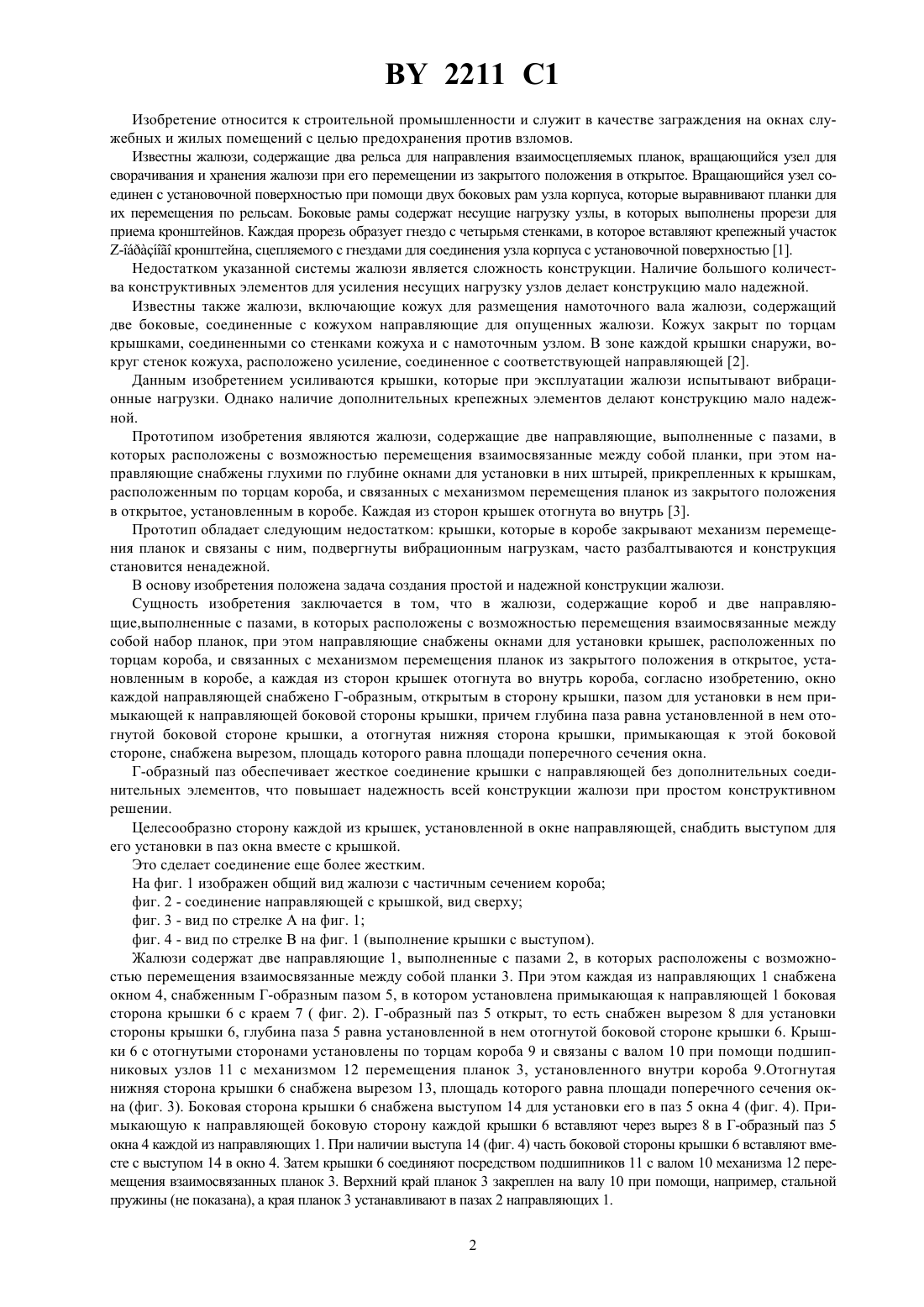

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Жалюзи, содержащие короб и две направляющие, выполненные с пазами, в которых расположены с возможностью перемещения взаимосвязанные между собой планки, при этом направляющие снабжены окнами для установки крышек, расположенных по торцам короба и связанных с механизмом перемещения планок из закрытого положения в открытое, установленным в коробе, а каждая из сторон крышек отогнута под прямым углом вовнутрь короба, отличающиеся тем, что окно каждой из направляющих снабжено Г-образным, открытым в сторону крышки пазом для установки в нем примыкающей к направляющей боковой стороны крышки, причем глубина паза равна установленной в нем отогнутой боковой стороне крышки, а отогнутая нижняя сторона крышки, примыкающая к этой боковой стороне,снабжена вырезом, площадь которого равна площади поперечного сечения окна. 2. Жалюзи по п. 1, отличающиеся тем, что боковая сторона каждой из крышек, установленная в окне,снабжена выступом для установки его в паз окна.(56) 1. Патент США 5070925, МКИ Е 06 В 9/08, 1991. 2. Заявка ЕР 0507136, МКИ Е 06 В 9/17, 1992. 3. Проспект фирмы Алюлюк Беккофф КГ. Мессингштрассе, 16, ФРГ. Алюминиевые жалюзи (прототип). 2211 1 Изобретение относится к строительной промышленности и служит в качестве заграждения на окнах служебных и жилых помещений с целью предохранения против взломов. Известны жалюзи, содержащие два рельса для направления взаимосцепляемых планок, вращающийся узел для сворачивания и хранения жалюзи при его перемещении из закрытого положения в открытое. Вращающийся узел соединен с установочной поверхностью при помощи двух боковых рам узла корпуса, которые выравнивают планки для их перемещения по рельсам. Боковые рамы содержат несущие нагрузку узлы, в которых выполнены прорези для приема кронштейнов. Каждая прорезь образует гнездо с четырьмя стенками, в которое вставляют крепежный участок- кронштейна, сцепляемого с гнездами для соединения узла корпуса с установочной поверхностью 1. Недостатком указанной системы жалюзи является сложность конструкции. Наличие большого количества конструктивных элементов для усиления несущих нагрузку узлов делает конструкцию мало надежной. Известны также жалюзи, включающие кожух для размещения намоточного вала жалюзи, содержащий две боковые, соединенные с кожухом направляющие для опущенных жалюзи. Кожух закрыт по торцам крышками, соединенными со стенками кожуха и с намоточным узлом. В зоне каждой крышки снаружи, вокруг стенок кожуха, расположено усиление, соединенное с соответствующей направляющей 2. Данным изобретением усиливаются крышки, которые при эксплуатации жалюзи испытывают вибрационные нагрузки. Однако наличие дополнительных крепежных элементов делают конструкцию мало надежной. Прототипом изобретения являются жалюзи, содержащие две направляющие, выполненные с пазами, в которых расположены с возможностью перемещения взаимосвязанные между собой планки, при этом направляющие снабжены глухими по глубине окнами для установки в них штырей, прикрепленных к крышкам,расположенным по торцам короба, и связанных с механизмом перемещения планок из закрытого положения в открытое, установленным в коробе. Каждая из сторон крышек отогнута во внутрь 3. Прототип обладает следующим недостатком крышки, которые в коробе закрывают механизм перемещения планок и связаны с ним, подвергнуты вибрационным нагрузкам, часто разбалтываются и конструкция становится ненадежной. В основу изобретения положена задача создания простой и надежной конструкции жалюзи. Сущность изобретения заключается в том, что в жалюзи, содержащие короб и две направляющие,выполненные с пазами, в которых расположены с возможностью перемещения взаимосвязанные между собой набор планок, при этом направляющие снабжены окнами для установки крышек, расположенных по торцам короба, и связанных с механизмом перемещения планок из закрытого положения в открытое, установленным в коробе, а каждая из сторон крышек отогнута во внутрь короба, согласно изобретению, окно каждой направляющей снабжено Г-образным, открытым в сторону крышки, пазом для установки в нем примыкающей к направляющей боковой стороны крышки, причем глубина паза равна установленной в нем отогнутой боковой стороне крышки, а отогнутая нижняя сторона крышки, примыкающая к этой боковой стороне, снабжена вырезом, площадь которого равна площади поперечного сечения окна. Г-образный паз обеспечивает жесткое соединение крышки с направляющей без дополнительных соединительных элементов, что повышает надежность всей конструкции жалюзи при простом конструктивном решении. Целесообразно сторону каждой из крышек, установленной в окне направляющей, снабдить выступом для его установки в паз окна вместе с крышкой. Это сделает соединение еще более жестким. На фиг. 1 изображен общий вид жалюзи с частичным сечением короба фиг. 2 - соединение направляющей с крышкой, вид сверху фиг. 3 - вид по стрелке А на фиг. 1 фиг. 4 - вид по стрелке В на фиг. 1 (выполнение крышки с выступом). Жалюзи содержат две направляющие 1, выполненные с пазами 2, в которых расположены с возможностью перемещения взаимосвязанные между собой планки 3. При этом каждая из направляющих 1 снабжена окном 4, снабженным Г-образным пазом 5, в котором установлена примыкающая к направляющей 1 боковая сторона крышки 6 с краем 7 ( фиг. 2). Г-образный паз 5 открыт, то есть снабжен вырезом 8 для установки стороны крышки 6, глубина паза 5 равна установленной в нем отогнутой боковой стороне крышки 6. Крышки 6 с отогнутыми сторонами установлены по торцам короба 9 и связаны с валом 10 при помощи подшипниковых узлов 11 с механизмом 12 перемещения планок 3, установленного внутри короба 9.Отогнутая нижняя сторона крышки 6 снабжена вырезом 13, площадь которого равна площади поперечного сечения окна (фиг. 3). Боковая сторона крышки 6 снабжена выступом 14 для установки его в паз 5 окна 4 (фиг. 4). Примыкающую к направляющей боковую сторону каждой крышки 6 вставляют через вырез 8 в Г-образный паз 5 окна 4 каждой из направляющих 1. При наличии выступа 14 (фиг. 4) часть боковой стороны крышки 6 вставляют вместе с выступом 14 в окно 4. Затем крышки 6 соединяют посредством подшипников 11 с валом 10 механизма 12 перемещения взаимосвязанных планок 3. Верхний край планок 3 закреплен на валу 10 при помощи, например, стальной пружины (не показана), а края планок 3 устанавливают в пазах 2 направляющих 1. 2 2211 1 При включении механизма 12 перемещения, например, электромотора или ременного привода, вращение через вал 10 передается на взаимосвязанные планки 3 и происходит их перемещение в пазах 2 направляющих из закрытого положения в открытое и наоборот. Предложенная конструкция проста и надежна в эксплуатации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
