Жалюзи

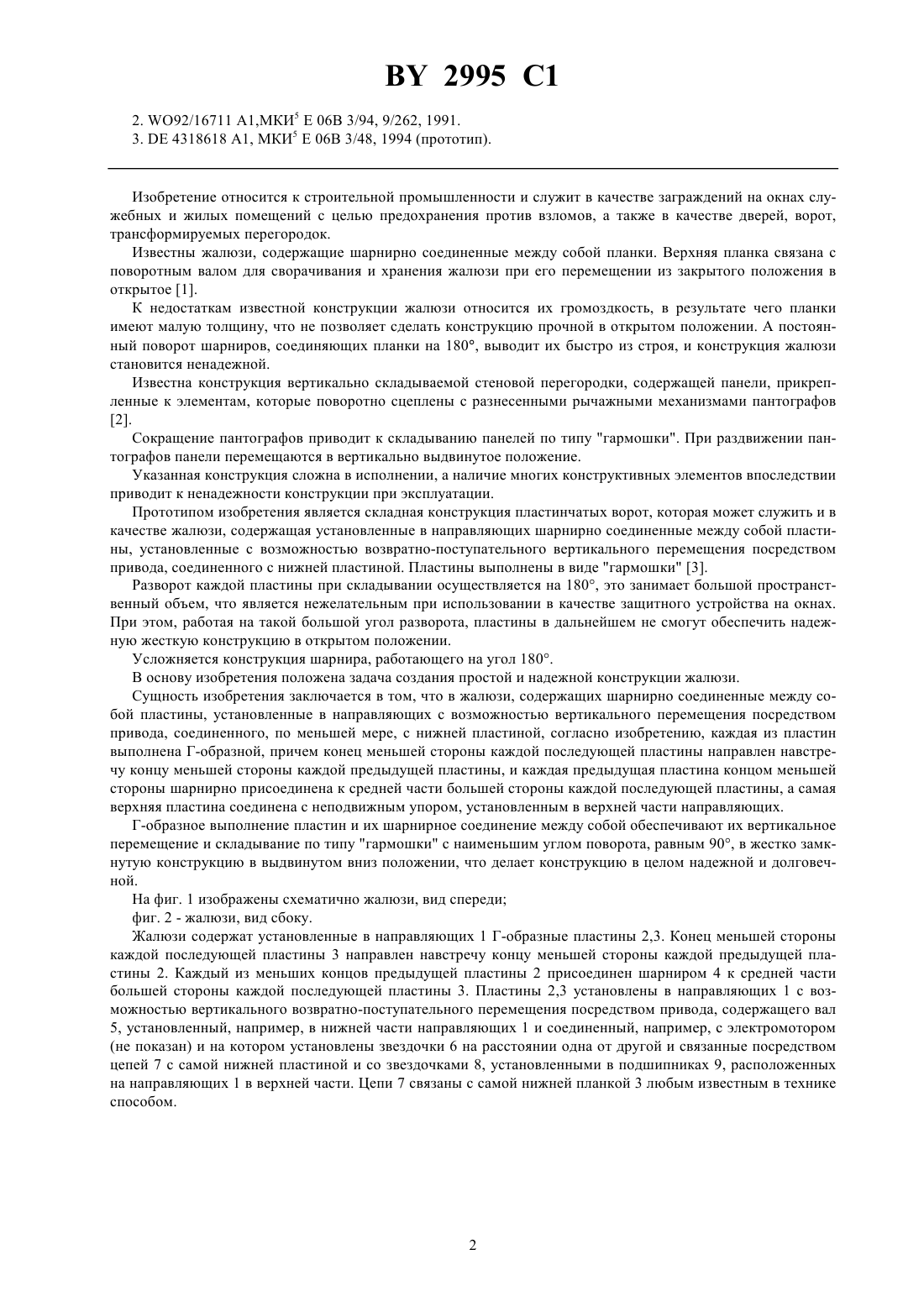

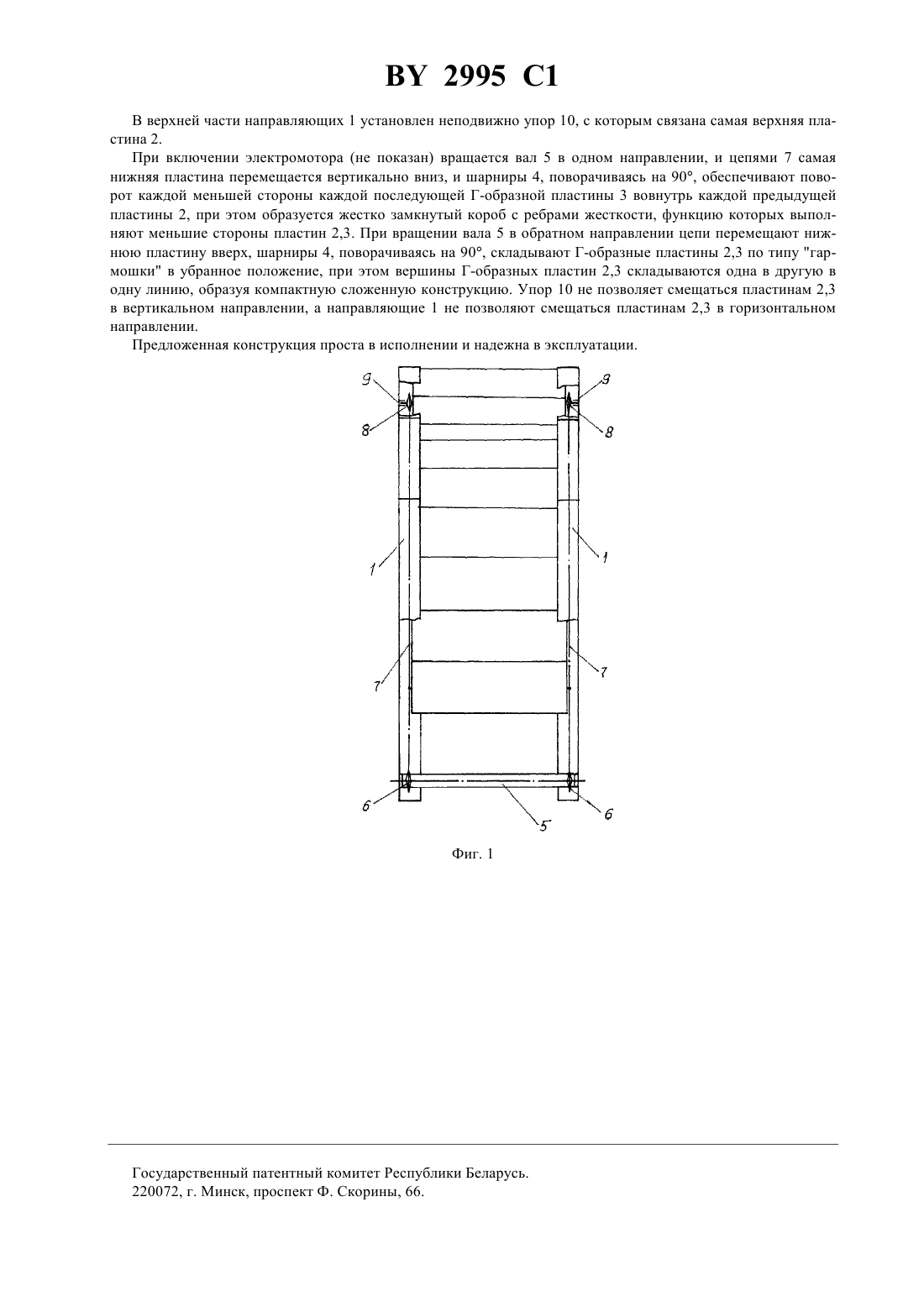

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Жалюзи, содержащие шарнирно соединенные между собой пластины, установленные в направляющих с возможностью вертикального возвратно-поступательного перемещения посредством привода, соединенного,по меньшей мере, с нижней пластиной, отличающиеся тем, что каждая из пластин выполнена Г-образной,причем конец меньшей стороны каждой последующей пластины направлен навстречу концу меньшей стороны каждой предыдущей пластины, и каждая предыдущая пластина концом меньшей стороны шарнирно присоединена к средней части большей стороны каждой последующей пластины, а самая верхняя пластина соединена с неподвижным упором, установленным в верхней части направляющих. Изобретение относится к строительной промышленности и служит в качестве заграждений на окнах служебных и жилых помещений с целью предохранения против взломов, а также в качестве дверей, ворот,трансформируемых перегородок. Известны жалюзи, содержащие шарнирно соединенные между собой планки. Верхняя планка связана с поворотным валом для сворачивания и хранения жалюзи при его перемещении из закрытого положения в открытое 1. К недостаткам известной конструкции жалюзи относится их громоздкость, в результате чего планки имеют малую толщину, что не позволяет сделать конструкцию прочной в открытом положении. А постоянный поворот шарниров, соединяющих планки на 180, выводит их быстро из строя, и конструкция жалюзи становится ненадежной. Известна конструкция вертикально складываемой стеновой перегородки, содержащей панели, прикрепленные к элементам, которые поворотно сцеплены с разнесенными рычажными механизмами пантографов 2. Сокращение пантографов приводит к складыванию панелей по типу гармошки. При раздвижении пантографов панели перемещаются в вертикально выдвинутое положение. Указанная конструкция сложна в исполнении, а наличие многих конструктивных элементов впоследствии приводит к ненадежности конструкции при эксплуатации. Прототипом изобретения является складная конструкция пластинчатых ворот, которая может служить и в качестве жалюзи, содержащая установленные в направляющих шарнирно соединенные между собой пластины, установленные с возможностью возвратно-поступательного вертикального перемещения посредством привода, соединенного с нижней пластиной. Пластины выполнены в виде гармошки 3. Разворот каждой пластины при складывании осуществляется на 180, это занимает большой пространственный объем, что является нежелательным при использовании в качестве защитного устройства на окнах. При этом, работая на такой большой угол разворота, пластины в дальнейшем не смогут обеспечить надежную жесткую конструкцию в открытом положении. Усложняется конструкция шарнира, работающего на угол 180. В основу изобретения положена задача создания простой и надежной конструкции жалюзи. Сущность изобретения заключается в том, что в жалюзи, содержащих шарнирно соединенные между собой пластины, установленные в направляющих с возможностью вертикального перемещения посредством привода, соединенного, по меньшей мере, с нижней пластиной, согласно изобретению, каждая из пластин выполнена Г-образной, причем конец меньшей стороны каждой последующей пластины направлен навстречу концу меньшей стороны каждой предыдущей пластины, и каждая предыдущая пластина концом меньшей стороны шарнирно присоединена к средней части большей стороны каждой последующей пластины, а самая верхняя пластина соединена с неподвижным упором, установленным в верхней части направляющих. Г-образное выполнение пластин и их шарнирное соединение между собой обеспечивают их вертикальное перемещение и складывание по типу гармошки с наименьшим углом поворота, равным 90, в жестко замкнутую конструкцию в выдвинутом вниз положении, что делает конструкцию в целом надежной и долговечной. На фиг. 1 изображены схематично жалюзи, вид спереди фиг. 2 - жалюзи, вид сбоку. Жалюзи содержат установленные в направляющих 1 Г-образные пластины 2,3. Конец меньшей стороны каждой последующей пластины 3 направлен навстречу концу меньшей стороны каждой предыдущей пластины 2. Каждый из меньших концов предыдущей пластины 2 присоединен шарниром 4 к средней части большей стороны каждой последующей пластины 3. Пластины 2,3 установлены в направляющих 1 с возможностью вертикального возвратно-поступательного перемещения посредством привода, содержащего вал 5, установленный, например, в нижней части направляющих 1 и соединенный, например, с электромотором(не показан) и на котором установлены звездочки 6 на расстоянии одна от другой и связанные посредством цепей 7 с самой нижней пластиной и со звездочками 8, установленными в подшипниках 9, расположенных на направляющих 1 в верхней части. Цепи 7 связаны с самой нижней планкой 3 любым известным в технике способом. 2995 1 В верхней части направляющих 1 установлен неподвижно упор 10, с которым связана самая верхняя пластина 2. При включении электромотора (не показан) вращается вал 5 в одном направлении, и цепями 7 самая нижняя пластина перемещается вертикально вниз, и шарниры 4, поворачиваясь на 90, обеспечивают поворот каждой меньшей стороны каждой последующей Г-образной пластины 3 вовнутрь каждой предыдущей пластины 2, при этом образуется жестко замкнутый короб с ребрами жесткости, функцию которых выполняют меньшие стороны пластин 2,3. При вращении вала 5 в обратном направлении цепи перемещают нижнюю пластину вверх, шарниры 4, поворачиваясь на 90, складывают Г-образные пластины 2,3 по типу гармошки в убранное положение, при этом вершины Г-образных пластин 2,3 складываются одна в другую в одну линию, образуя компактную сложенную конструкцию. Упор 10 не позволяет смещаться пластинам 2,3 в вертикальном направлении, а направляющие 1 не позволяют смещаться пластинам 2,3 в горизонтальном направлении. Предложенная конструкция проста в исполнении и надежна в эксплуатации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
