Пригруз ламели для вертикальных жалюзи

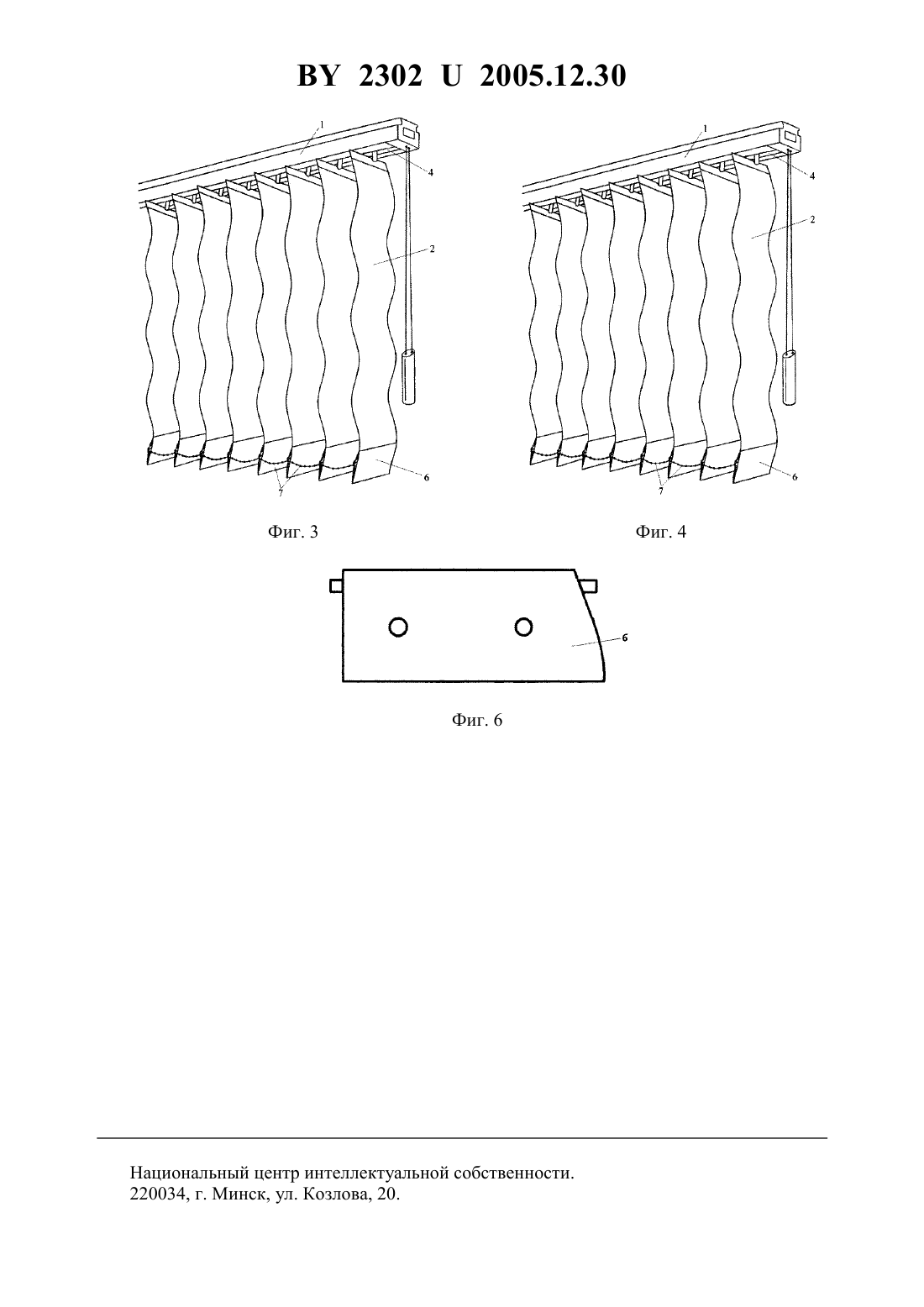

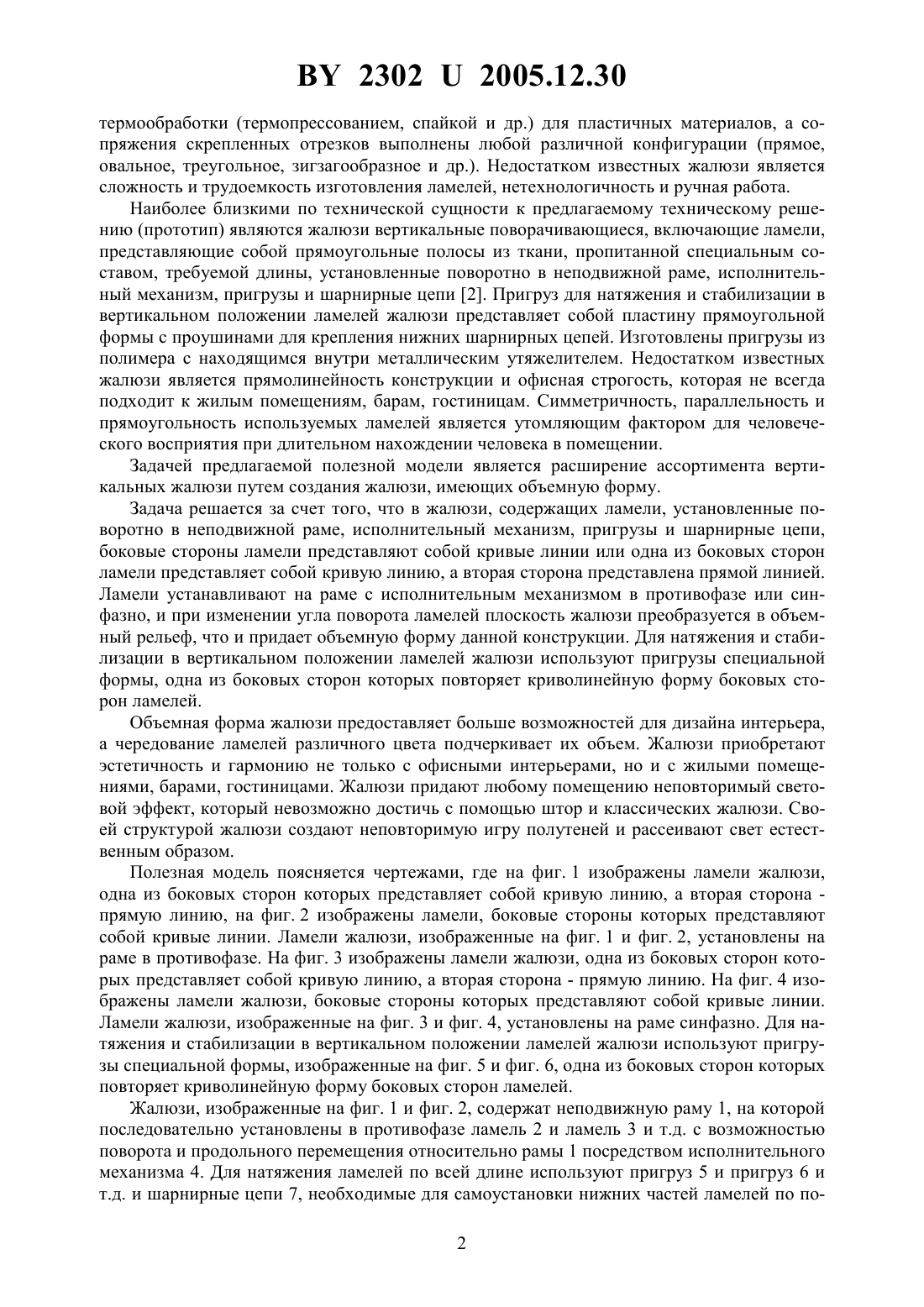

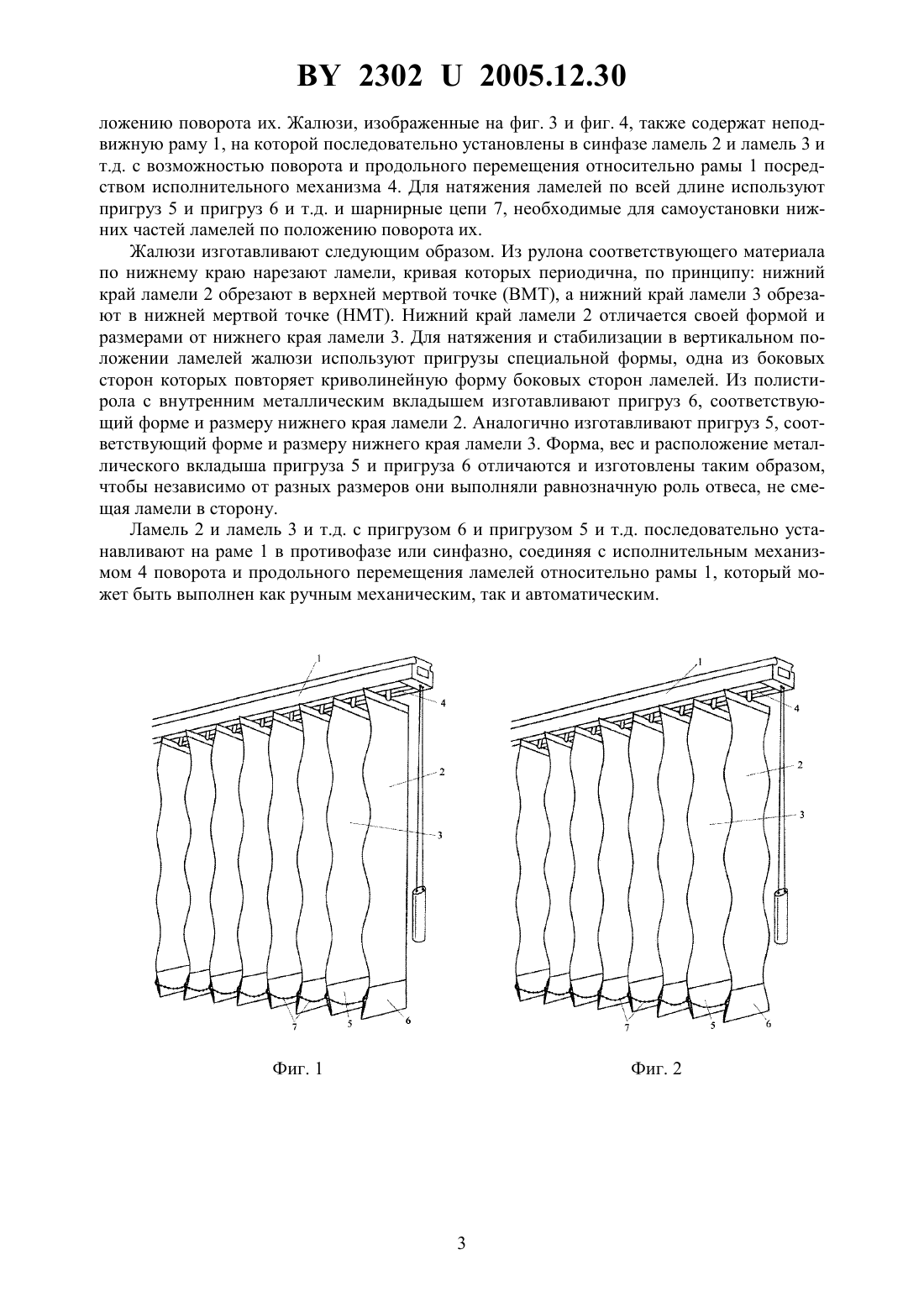

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИГРУЗ ЛАМЕЛИ ДЛЯ ВЕРТИКАЛЬНЫХ ЖАЛЮЗИ(71) Заявитель Визер Александр Михайлович(72) Автор Визер Александр Михайлович(73) Патентообладатель Визер Александр Михайлович(57) Пригруз ламели для вертикальных жалюзи, для натяжения и стабилизации в вертикальном положении ламели жалюзи, представляющий собой пластину с проушинами для крепления шарнирных цепей, изготовленный из полимера с находящимся внутри металлическим утяжелителем, отличающийся тем, что одна из боковых сторон представляет собой кривую линию, повторяющую контур края вертикальной стороны ламели, другая вертикальная сторона прямая, размещение металлического утяжелителя смещено.(56) 1. Свидетельство 6016, МКИ 606 В 9/36,06 В 9/386, 1998. 2. Выставочный образец Жалюзи оконные вертикальные. Выставка Все для дома 97.Терракота. Энергосбережение, 1997 (прототип). Фиг. 5 Предлагаемое техническое решение относится к строительству, а именно к конструкциям, обеспечивающим защиту от прямых солнечных лучей и способствующим созданию комфортной световой среды в помещениях. Известны вертикальные жалюзи, включающие сплошные и составные по длине ламели, установленные поворотно в неподвижной раме, и исполнительный механизм 1. Составные по длине ламели выполнены из отдельных отрезков различных материалов, скрепленных между собой. Отрезки ламелей скреплены посредством сшивного материала (нити, лески и др.) для тканевых основ либо клея для различных по составу материалов или 23022005.12.30 термообработки (термопрессованием, спайкой и др.) для пластичных материалов, а сопряжения скрепленных отрезков выполнены любой различной конфигурации (прямое,овальное, треугольное, зигзагообразное и др.). Недостатком известных жалюзи является сложность и трудоемкость изготовления ламелей, нетехнологичность и ручная работа. Наиболее близкими по технической сущности к предлагаемому техническому решению (прототип) являются жалюзи вертикальные поворачивающиеся, включающие ламели,представляющие собой прямоугольные полосы из ткани, пропитанной специальным составом, требуемой длины, установленные поворотно в неподвижной раме, исполнительный механизм, пригрузы и шарнирные цепи 2. Пригруз для натяжения и стабилизации в вертикальном положении ламелей жалюзи представляет собой пластину прямоугольной формы с проушинами для крепления нижних шарнирных цепей. Изготовлены пригрузы из полимера с находящимся внутри металлическим утяжелителем. Недостатком известных жалюзи является прямолинейность конструкции и офисная строгость, которая не всегда подходит к жилым помещениям, барам, гостиницам. Симметричность, параллельность и прямоугольность используемых ламелей является утомляющим фактором для человеческого восприятия при длительном нахождении человека в помещении. Задачей предлагаемой полезной модели является расширение ассортимента вертикальных жалюзи путем создания жалюзи, имеющих объемную форму. Задача решается за счет того, что в жалюзи, содержащих ламели, установленные поворотно в неподвижной раме, исполнительный механизм, пригрузы и шарнирные цепи,боковые стороны ламели представляют собой кривые линии или одна из боковых сторон ламели представляет собой кривую линию, а вторая сторона представлена прямой линией. Ламели устанавливают на раме с исполнительным механизмом в противофазе или синфазно, и при изменении угла поворота ламелей плоскость жалюзи преобразуется в объемный рельеф, что и придает объемную форму данной конструкции. Для натяжения и стабилизации в вертикальном положении ламелей жалюзи используют пригрузы специальной формы, одна из боковых сторон которых повторяет криволинейную форму боковых сторон ламелей. Объемная форма жалюзи предоставляет больше возможностей для дизайна интерьера,а чередование ламелей различного цвета подчеркивает их объем. Жалюзи приобретают эстетичность и гармонию не только с офисными интерьерами, но и с жилыми помещениями, барами, гостиницами. Жалюзи придают любому помещению неповторимый световой эффект, который невозможно достичь с помощью штор и классических жалюзи. Своей структурой жалюзи создают неповторимую игру полутеней и рассеивают свет естественным образом. Полезная модель поясняется чертежами, где на фиг. 1 изображены ламели жалюзи,одна из боковых сторон которых представляет собой кривую линию, а вторая сторона прямую линию, на фиг. 2 изображены ламели, боковые стороны которых представляют собой кривые линии. Ламели жалюзи, изображенные на фиг. 1 и фиг. 2, установлены на раме в противофазе. На фиг. 3 изображены ламели жалюзи, одна из боковых сторон которых представляет собой кривую линию, а вторая сторона - прямую линию. На фиг. 4 изображены ламели жалюзи, боковые стороны которых представляют собой кривые линии. Ламели жалюзи, изображенные на фиг. 3 и фиг. 4, установлены на раме синфазно. Для натяжения и стабилизации в вертикальном положении ламелей жалюзи используют пригрузы специальной формы, изображенные на фиг. 5 и фиг. 6, одна из боковых сторон которых повторяет криволинейную форму боковых сторон ламелей. Жалюзи, изображенные на фиг. 1 и фиг. 2, содержат неподвижную раму 1, на которой последовательно установлены в противофазе ламель 2 и ламель 3 и т.д. с возможностью поворота и продольного перемещения относительно рамы 1 посредством исполнительного механизма 4. Для натяжения ламелей по всей длине используют пригруз 5 и пригруз 6 и т.д. и шарнирные цепи 7, необходимые для самоустановки нижних частей ламелей по по 2 23022005.12.30 ложению поворота их. Жалюзи, изображенные на фиг. 3 и фиг. 4, также содержат неподвижную раму 1, на которой последовательно установлены в синфазе ламель 2 и ламель 3 и т.д. с возможностью поворота и продольного перемещения относительно рамы 1 посредством исполнительного механизма 4. Для натяжения ламелей по всей длине используют пригруз 5 и пригруз 6 и т.д. и шарнирные цепи 7, необходимые для самоустановки нижних частей ламелей по положению поворота их. Жалюзи изготавливают следующим образом. Из рулона соответствующего материала по нижнему краю нарезают ламели, кривая которых периодична, по принципу нижний край ламели 2 обрезают в верхней мертвой точке , а нижний край ламели 3 обрезают в нижней мертвой точке . Нижний край ламели 2 отличается своей формой и размерами от нижнего края ламели 3. Для натяжения и стабилизации в вертикальном положении ламелей жалюзи используют пригрузы специальной формы, одна из боковых сторон которых повторяет криволинейную форму боковых сторон ламелей. Из полистирола с внутренним металлическим вкладышем изготавливают пригруз 6, соответствующий форме и размеру нижнего края ламели 2. Аналогично изготавливают пригруз 5, соответствующий форме и размеру нижнего края ламели 3. Форма, вес и расположение металлического вкладыша пригруза 5 и пригруза 6 отличаются и изготовлены таким образом,чтобы независимо от разных размеров они выполняли равнозначную роль отвеса, не смещая ламели в сторону. Ламель 2 и ламель 3 и т.д. с пригрузом 6 и пригрузом 5 и т.д. последовательно устанавливают на раме 1 в противофазе или синфазно, соединяя с исполнительным механизмом 4 поворота и продольного перемещения ламелей относительно рамы 1, который может быть выполнен как ручным механическим, так и автоматическим. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
