Балконная перегородка

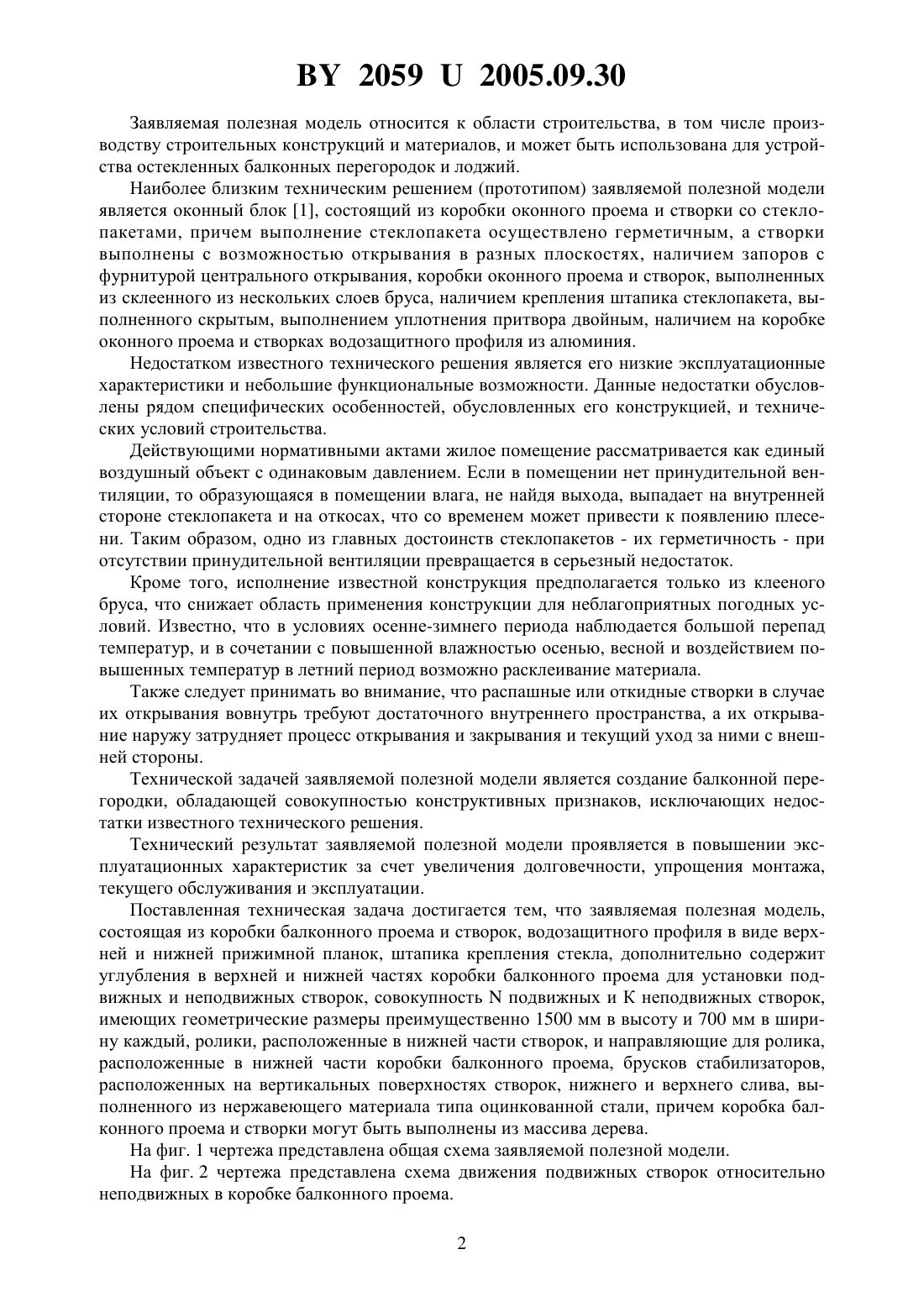

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Бакуменко Александр Николаевич(72) Автор Бакуменко Александр Николаевич(73) Патентообладатель Бакуменко Александр Николаевич(57) Балконная перегородка, состоящая из коробки балконного проема и створок, водозащитного профиля в виде верхней и нижней прижимной планок, штапика крепления стекла, отличающаяся тем, что дополнительно содержит углубления в верхней и нижней частях коробки балконного проема для установки подвижных и неподвижных створок,совокупностьподвижных и К неподвижных створок, имеющих геометрические размеры преимущественно 1500 мм в высоту и 700 мм в ширину каждый, ролики, расположенные в нижней части створок, и направляющие для ролика, расположенные в нижней части коробки балконного проема, брусков стабилизаторов, расположенных на вертикальных поверхностях створок, нижнего и верхнего слива, выполненного из нержавеющего материала типа оцинкованной стали, причем коробка балконного проема и створки могут быть выполнены из массива дерева.(56) 1. Патент Российской Федерации 48580. 20592005.09.30 Заявляемая полезная модель относится к области строительства, в том числе производству строительных конструкций и материалов, и может быть использована для устройства остекленных балконных перегородок и лоджий. Наиболее близким техническим решением (прототипом) заявляемой полезной модели является оконный блок 1, состоящий из коробки оконного проема и створки со стеклопакетами, причем выполнение стеклопакета осуществлено герметичным, а створки выполнены с возможностью открывания в разных плоскостях, наличием запоров с фурнитурой центрального открывания, коробки оконного проема и створок, выполненных из склеенного из нескольких слоев бруса, наличием крепления штапика стеклопакета, выполненного скрытым, выполнением уплотнения притвора двойным, наличием на коробке оконного проема и створках водозащитного профиля из алюминия. Недостатком известного технического решения является его низкие эксплуатационные характеристики и небольшие функциональные возможности. Данные недостатки обусловлены рядом специфических особенностей, обусловленных его конструкцией, и технических условий строительства. Действующими нормативными актами жилое помещение рассматривается как единый воздушный объект с одинаковым давлением. Если в помещении нет принудительной вентиляции, то образующаяся в помещении влага, не найдя выхода, выпадает на внутренней стороне стеклопакета и на откосах, что со временем может привести к появлению плесени. Таким образом, одно из главных достоинств стеклопакетов - их герметичность - при отсутствии принудительной вентиляции превращается в серьезный недостаток. Кроме того, исполнение известной конструкция предполагается только из клееного бруса, что снижает область применения конструкции для неблагоприятных погодных условий. Известно, что в условиях осенне-зимнего периода наблюдается большой перепад температур, и в сочетании с повышенной влажностью осенью, весной и воздействием повышенных температур в летний период возможно расклеивание материала. Также следует принимать во внимание, что распашные или откидные створки в случае их открывания вовнутрь требуют достаточного внутреннего пространства, а их открывание наружу затрудняет процесс открывания и закрывания и текущий уход за ними с внешней стороны. Технической задачей заявляемой полезной модели является создание балконной перегородки, обладающей совокупностью конструктивных признаков, исключающих недостатки известного технического решения. Технический результат заявляемой полезной модели проявляется в повышении эксплуатационных характеристик за счет увеличения долговечности, упрощения монтажа,текущего обслуживания и эксплуатации. Поставленная техническая задача достигается тем, что заявляемая полезная модель,состоящая из коробки балконного проема и створок, водозащитного профиля в виде верхней и нижней прижимной планок, штапика крепления стекла, дополнительно содержит углубления в верхней и нижней частях коробки балконного проема для установки подвижных и неподвижных створок, совокупностьподвижных и К неподвижных створок,имеющих геометрические размеры преимущественно 1500 мм в высоту и 700 мм в ширину каждый, ролики, расположенные в нижней части створок, и направляющие для ролика,расположенные в нижней части коробки балконного проема, брусков стабилизаторов,расположенных на вертикальных поверхностях створок, нижнего и верхнего слива, выполненного из нержавеющего материала типа оцинкованной стали, причем коробка балконного проема и створки могут быть выполнены из массива дерева. На фиг. 1 чертежа представлена общая схема заявляемой полезной модели. На фиг. 2 чертежа представлена схема движения подвижных створок относительно неподвижных в коробке балконного проема. 2 20592005.09.30 Заявляемая полезная модель состоит из коробки балконного проема 1, выполненной преимущественно из деревянного массива в форме бруса сечением 9240 мм, имеющего в верхней и нижней своей частях углубления глубиной до 20 мм и шириной, соответствующей толщине створки, совокупностиподвижных створок 2 и К неподвижных створок 3,имеющих геометрические размеры преимущественно 1500 мм в высоту и 700 мм в ширину,размещаемых внутри коробки балконного проема 1, причем суммарное количество неподвижных створоки подвижных створок К определяется как отношение длины коробки балконного проема к ширине створки, водосточного профиля 4, выполненного из нержавеющего материала типа оцинкованной стали, нижней прижимной планки 5, верхней прижимной планки 6, штапика крепления стекла 7, направляющих для ролика 8, расположенных в нижней части коробки балконного проема 1, роликов 9, расположенных в нижней части створок, брусков стабилизаторов 10, расположенных на вертикальных поверхностях створок. Работа заявляемой полезной модели осуществляется следующим образом. Коробка балконного проема 1 неподвижно устанавливается в месте монтажа балконной перегородки. В нижней и верхней части коробки балконного проема устанавливается водосточный профиль 4, выполненный из нержавеющего материала, преимущественно оцинкованной стали. В нижней части коробки балконного проема устанавливаются направляющие для ролика 8. Неподвижные створки 2 с предварительно установленными на них брусками стабилизаторов 10 монтируются внутри коробки балконного проема 1 таким образом,чтобы расстояние от их внешней границы не было меньше, чем толщина подвижных створок. Подвижные створки 3 своими роликами 9 устанавливаются на направляющей ролика 8 и фиксируются нижней прижимной планкой 5 и верхней прижимной планкой 6,при этом брусок стабилизатора 10 подвижной створки 2 должен располагаться между брусками стабилизатора неподвижной створки 3. Установленные таким образом подвижные створки могут перемещаться на расстояние, определенное расстоянием между брусками стабилизатора неподвижной створки. Установленный в здании балконный блок должен удовлетворять целому ряду требований. Его конструкция должна быть способной выполнять тепло- и звукоизоляционные функции, пропускать свет снаружи и воздух и влагу из помещения. Возникающие, в том числе при открывании, в конструкции балконной рамы силовые нагрузки должны правильно передаваться на корпус здания и не допускать деформации рамы в период ее эксплуатации. Модульная система построения балконной перегородки обеспечивает необходимую жесткость конструкции, вертикальные составляющие створок постоянно (как в полностью закрытом, так и открытом состоянии) обеспечивают противодействие прогибанию верхней части конструкции балконной рамы. Ширина створок и, как следствие, их количество определены исходя из критериев освещенности, жесткости и веса конструкции подвижных створок и удобства эксплуатации. Предложенная конструкция обеспечивает разграничение наружного климата и микроклимата в пространстве балкона или лоджии, ограниченном балконной рамой и жилым помещением, создавая промежуточную функциональную зону. При расчетных значениях комнатной температуры 20 и относительной влажности 50 им соответствует точка росы 9,3 . Связь с наружным климатом у закрытых систем происходит на границе функциональной зоны, а у открытых - через всю систему. Заявляемая конструкция балконной перегородки обеспечивает требование к функциональной зоне постоянно оставаться сухой и не позволять внешнему климату соприкасаться с микроклиматом помещения. Заявляемая конструкция препятствует проникновению в функциональную зону воды(например, во время проливного дождя) с наружной стороны. В конструкции балконной рамы предусмотрены прижимные планки и контролируемый отвод дождевой воды 3 20592005.09.30 посредством верхнего и нижнего слива. Долговечность и необходимые весовые характеристики обеспечиваются за счет применения нержавеющих и влагоустойчивых материалов,в частности оцинкованной стали. При этом прижимная планка наряду с обеспечением препятствия проникновению воды в функциональную зону обеспечивает ограничение движения (для неподвижной створки ее крепление) в конструкции балконной рамы. Бруски-стабилизаторы, монтируемые на вертикальных поверхностях створок обеспечивают дополнительное уплотнение створок в вертикальной плоскости, служат ограничителями движения подвижных створок относительно неподвижных створок и обеспечивают дополнительно повышение жесткости створки. Каждый из вновь введенных элементов является необходимым, а в своей совокупности достаточными для достижения поставленной цели. Авторам не известны решения, которые бы позволяли в своей совокупности добиться аналогичного результата. Заявляемая полезная модель предназначена для устройства остекленных балконных перегородок произвольной длины. Для этого применен модульный принцип формирования конструкции балконной перегородки внутри коробки балконного проема. Практическая реализация заявляемой полезной модели может быть осуществлена промышленным способом с использованием известных технологических операций, обычно применяемых в производстве строительных материалов из дерева. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
