Вальцовая плющилка влажного зерна

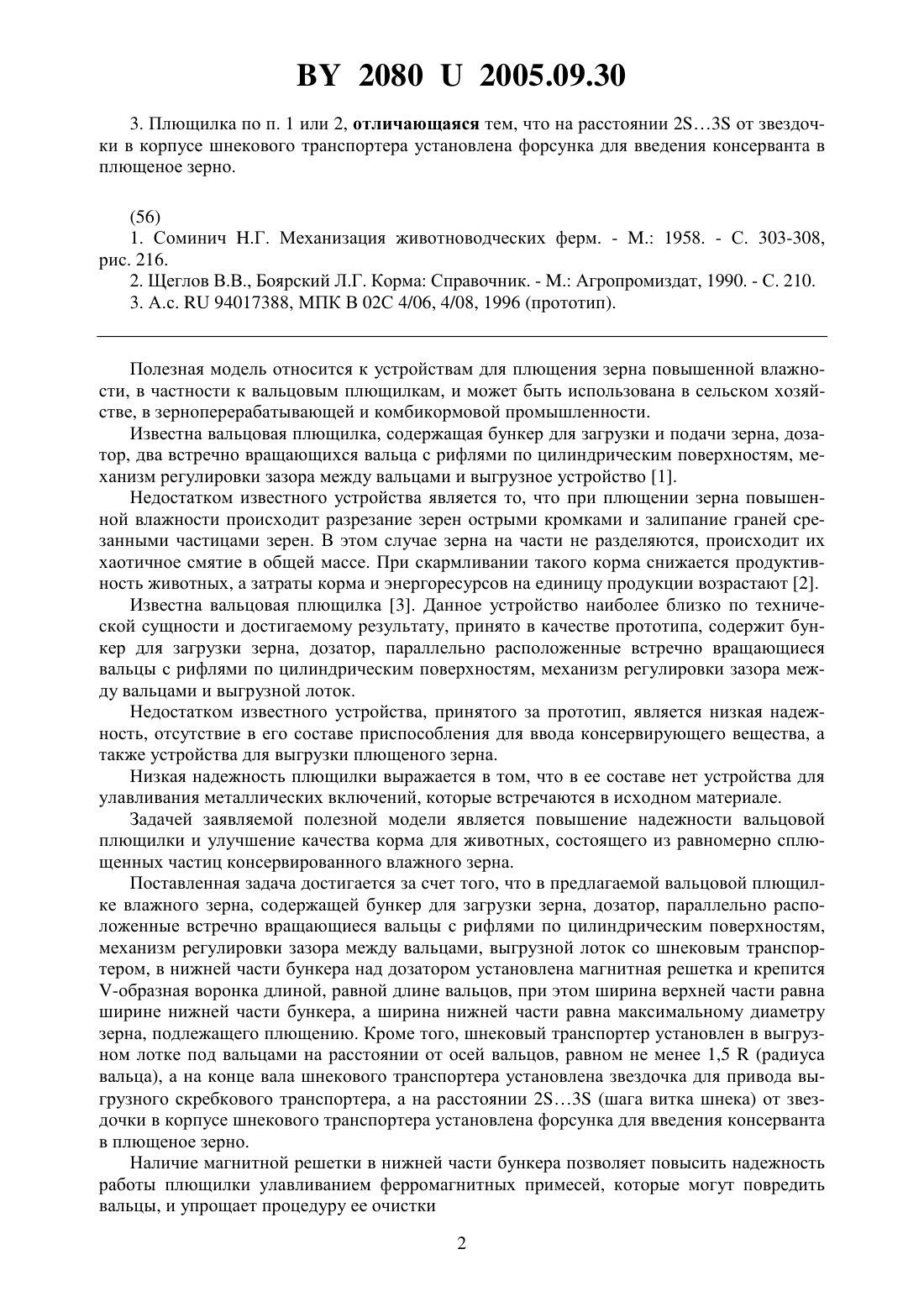

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВАЛЬЦОВАЯ ПЛЮЩИЛКА ВЛАЖНОГО ЗЕРНА(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Селезнев Арнольд Дмитриевич Чернуха Алексей Васильевич Савиных Владимир Николаевич Гришков Андрей Валерьевич Селезнева Елена Арнольдовна(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства(57) 1. Вальцовая плющилка влажного зерна, содержащая бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами, выгрузной лоток со шнековым транспортером, отличающаяся тем, что в нижней части бункера над дозатором установлена магнитная решетка и крепится -образная воронка длиной, равной длине вальцов, при этом ширина верхней части равна ширине нижней части бункера, а ширина нижней части равна максимальному диаметру зерна для плющения. 2. Плющилка по п. 1, отличающаяся тем, что шнековый транспортер установлен в выгрузном лотке под вальцами на расстоянии, равном не менее 1,5 от осей вальцов, а на конце вала шнекового транспортера установлена звездочка для привода выгрузного скребкового транспортера. 20802005.09.30 3. Плющилка по п. 1 или 2, отличающаяся тем, что на расстоянии 23 от звездочки в корпусе шнекового транспортера установлена форсунка для введения консерванта в плющеное зерно.(56) 1. Соминич .Г. Механизация животноводческих ферм. - . 1958. - С. 303-308,рис. 216. 2. Щеглов В.В., Боярский Л.Г. Корма Справочник. - . Агропромиздат, 1990. - С. 210. 3. А.с.94017388, МПК В 02 С 4/06, 4/08, 1996 (прототип). Полезная модель относится к устройствам для плющения зерна повышенной влажности, в частности к вальцовым плющилкам, и может быть использована в сельском хозяйстве, в зерноперерабатывающей и комбикормовой промышленности. Известна вальцовая плющилка, содержащая бункер для загрузки и подачи зерна, дозатор, два встречно вращающихся вальца с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами и выгрузное устройство 1. Недостатком известного устройства является то, что при плющении зерна повышенной влажности происходит разрезание зерен острыми кромками и залипание граней срезанными частицами зерен. В этом случае зерна на части не разделяются, происходит их хаотичное смятие в общей массе. При скармливании такого корма снижается продуктивность животных, а затраты корма и энергоресурсов на единицу продукции возрастают 2. Известна вальцовая плющилка 3. Данное устройство наиболее близко по технической сущности и достигаемому результату, принято в качестве прототипа, содержит бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами и выгрузной лоток. Недостатком известного устройства, принятого за прототип, является низкая надежность, отсутствие в его составе приспособления для ввода консервирующего вещества, а также устройства для выгрузки плющеного зерна. Низкая надежность плющилки выражается в том, что в ее составе нет устройства для улавливания металлических включений, которые встречаются в исходном материале. Задачей заявляемой полезной модели является повышение надежности вальцовой плющилки и улучшение качества корма для животных, состоящего из равномерно сплющенных частиц консервированного влажного зерна. Поставленная задача достигается за счет того, что в предлагаемой вальцовой плющилке влажного зерна, содержащей бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям,механизм регулировки зазора между вальцами, выгрузной лоток со шнековым транспортером, в нижней части бункера над дозатором установлена магнитная решетка и крепится-образная воронка длиной, равной длине вальцов, при этом ширина верхней части равна ширине нижней части бункера, а ширина нижней части равна максимальному диаметру зерна, подлежащего плющению. Кроме того, шнековый транспортер установлен в выгрузном лотке под вальцами на расстоянии от осей вальцов, равном не менее 1,5(радиуса вальца), а на конце вала шнекового транспортера установлена звездочка для привода выгрузного скребкового транспортера, а на расстоянии 23 (шага витка шнека) от звездочки в корпусе шнекового транспортера установлена форсунка для введения консерванта в плющеное зерно. Наличие магнитной решетки в нижней части бункера позволяет повысить надежность работы плющилки улавливанием ферромагнитных примесей, которые могут повредить вальцы, и упрощает процедуру ее очистки 2 20802005.09.30 Установка -образной воронки способствует равномерной (не хаотичной) подаче исходного материала по длине вальцов, что существенно повышает эффективность плющения каждого зернышка, а следовательно, и качество приготавливаемого корма. Исследования показали, что при установке шнекового транспортера на расстоянии 1,5 от осей вальцов обеспечивается угол наклона боковой стенки выгрузного лотка, равный 50,что при угле естественного откоса для плющеного зерна влажностью 40 , равном 48 обеспечивает движение материала в шнековый транспортер, а расстояние, равное 1,25 обеспечивает угол наклона боковой стенки выгрузного лотка, равный 43, что не обеспечивает движение материала в шнековый транспортер. При установке шнекового транспортера на расстоянии 1,75 от осей вальцов обеспечивается угол наклона боковой стенки выгрузного лотка, равный 52, что при угле естественного откоса для плющеного зерна, равном 48, также обеспечивает движение материала по наклонной поверхности выгрузного лотка в шнековый транспортер. Однако при этом расстоянии увеличивается общая высота плющилки, что влечет за собой увеличение металлоемкости. Поэтому оптимальным расстоянием установки выгрузного транспортера можно считать расстояние, равное 1,5 . Для качественного смешивания плющеного зерна с консервантом форсунка для его подачи устанавливается в корпусе шнекового транспортера. Как показали исследования,при подаче консерванта форсункой в шнековый транспортер на расстоянии 23 шага витка шнека до звездочки привода выгрузного скребкового транспортера обеспечивается однородность смеси 90 и тем самым повышается качество корма для животных. При уменьшении расстояния менее 2-х шагов витка шнека однородность смеси консерванта с плющеным зерном падает и достигает величины 83,5 , что значительно ухудшает качество корма. При увеличении расстояния установки форсунки свыше 3-х шагов витка шнека однородность смеси увеличивается незначительно и составляет 90,8 , что практически не влияет на качество корма. Следовательно, можно считать, что оптимальное расстояние установки форсунки составляет 23 шага витка шнека. На фиг. 1 представлен общий вид вальцовой плющилки, на фиг. 2 - вид А на фиг. 1. Вальцовая плющилка влажного зерна состоит из бункера 1 для загрузки зерна, магнитной решетки 2, расположенной в нижней части бункера 1 над дозатором 3, заслонки 4,двух параллельно расположенных встречно вращающихся вальцов 5 с рифлями по цилиндрическим поверхностям, -образной воронки 6, длиной равной длине вальцов, которая крепится в нижней части бункера 1, при этом ширина верхней части равна ширине нижней части бункера 1, а ширина нижней части равна максимальному диаметру зерна, подлежащего плющению, механизма регулировки зазора 7 между вальцами 5, устройства прижатия вальца 8, скребков 9, шнекового транспортера 10, звездочки 11 для привода выгрузного скребкового транспортера 12, насоса-дозатора 13, установленного в емкости с консервантом 14, форсунки 15 для введения консерванта в плющеное зерно. Вальцовая плющилка влажного зерна работает следующим образом. Зерно загружается в бункер 1, далее оно самотеком проходит через магнитную решетку 2, где производится задержание ферромагнитных примесей. Очищенное зерно поступает в дозатор 3 и при открытой заслонке 4 попадает к вальцам 5 через -образную воронку 6,которая обеспечивает равномерную подачу исходного материала по длине вальцов для качественного плющения. Затем зерно захватывается вальцами 5 и плющится. На выходе из зоны плющения установлены скребки 9, которые очищают вальцы 5 от зерна и сбрасывают его в кожух шнекового транспортера 10. При его помощи плющеное зерно подается в выгрузной скребковый транспортер 12, а из него в приемноесредство или прямо в траншею. Выгрузной скребковый транспортер 12 приводится посредством звездочки 11 на конце вала шнекового транспортера 10. На расстоянии 23 от звездочки 11 в корпусе шнекового транспортера 10 установлена форсунка 15 для введения консерванта в плющеное зерно. Насос-дозатор 13 устанавливается прямо в емкость с консервантом 14 и консервант 3 20802005.09.30 по шлангу поступает к форсунке 15. Регулировка зазора между вальцами 5 производится с помощью механизма регулировки зазора 7. Прижатие вальцов осуществляется с помощью устройства прижатия вальца 8. Предлагаемая полезная модель по сравнению с прототипом позволяет повысить надежность вальцовой плющилки и улучшить качество корма для животных, состоящего из равномерно сплющенных частиц консервированного влажного зерна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
