Устройство для открывания и закрывания распашных ворот и дверей

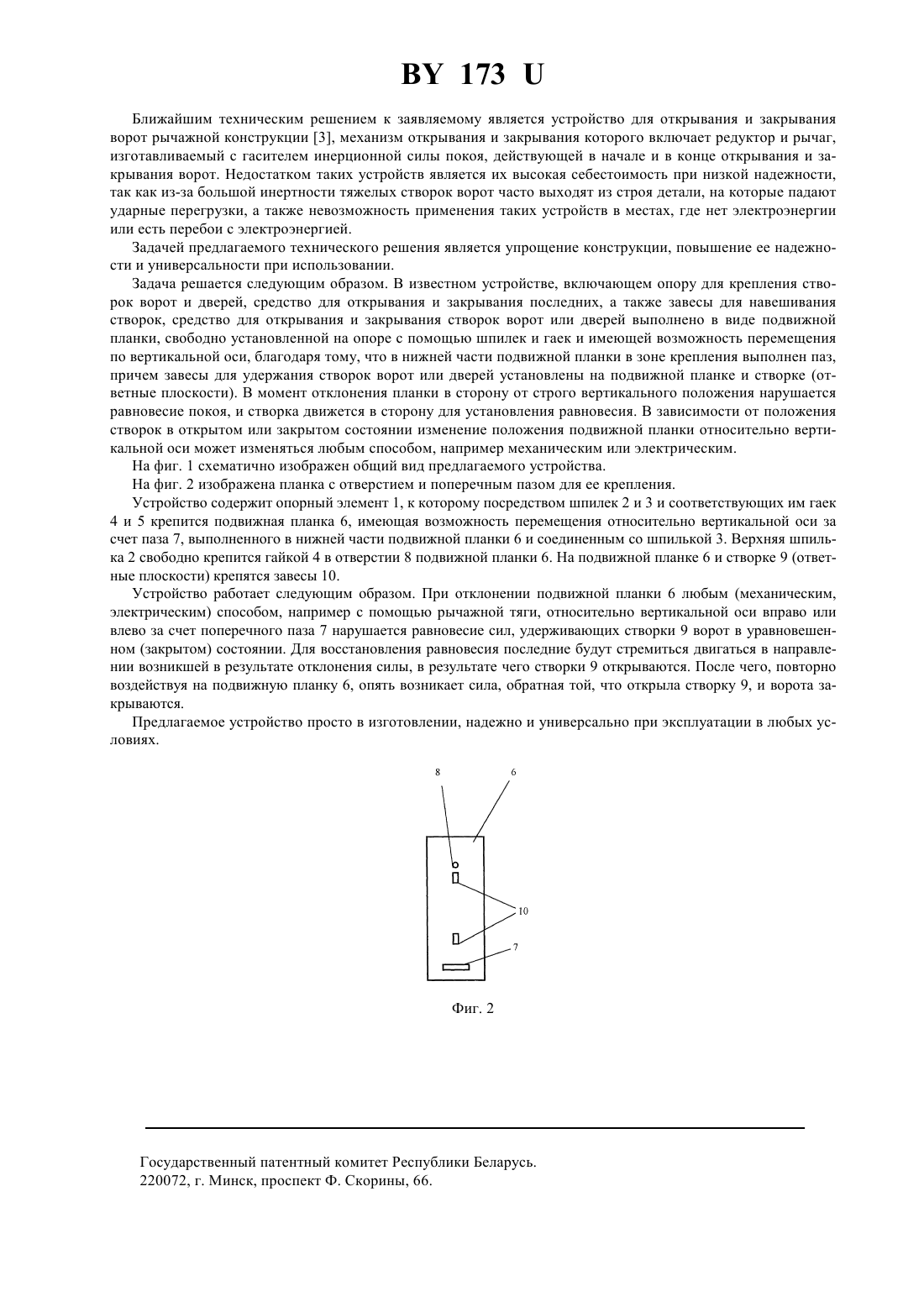

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ РАСПАШНЫХ ВОРОТ И ДВЕРЕЙ(73) Патентообладатель Сивенько Вячеслав Михайлович(57) Устройство для открывания и закрывания распашных ворот и дверей, содержащее опоры для крепления створок ворот или дверей, средство для открывания и закрывания створок, и завесы для их навешивания, отличающееся тем, что средство для открывания и закрывания створок выполнено в виде подвижной планки,свободно перемещаемой по вертикальной оси, нижняя часть которой снабжена поперечным пазом, а верхняя- отверстием для крепления ее к опоре посредством болтового соединения, причем завесы укреплены на ответных поверхностях подвижной планки и створки. Полезная модель относится к строительству, в частности к устройствам для открывания и закрывания распашных ворот и дверей, и может найти применение при проектировании промышленных зданий и сооружений, в конструкциях наружных ограждений, а также в транспортном хозяйстве и частном секторе. Известно устройство для открывания и закрывания створки ворот при помощи электродвигателя 1. Известно также подобное устройство для открывания и закрывания створок распашных ворот, работающее за счет протяжки натянутого троса электродвигателя 2. Однако устройства эти достаточно сложны и не надежны в эксплуатации, они не могут применяться в начальных стадиях строительства при отсутствии электроэнергии, в промышленно удаленных зонах. 173 Ближайшим техническим решением к заявляемому является устройство для открывания и закрывания ворот рычажной конструкции 3, механизм открывания и закрывания которого включает редуктор и рычаг,изготавливаемый с гасителем инерционной силы покоя, действующей в начале и в конце открывания и закрывания ворот. Недостатком таких устройств является их высокая себестоимость при низкой надежности,так как из-за большой инертности тяжелых створок ворот часто выходят из строя детали, на которые падают ударные перегрузки, а также невозможность применения таких устройств в местах, где нет электроэнергии или есть перебои с электроэнергией. Задачей предлагаемого технического решения является упрощение конструкции, повышение ее надежности и универсальности при использовании. Задача решается следующим образом. В известном устройстве, включающем опору для крепления створок ворот и дверей, средство для открывания и закрывания последних, а также завесы для навешивания створок, средство для открывания и закрывания створок ворот или дверей выполнено в виде подвижной планки, свободно установленной на опоре с помощью шпилек и гаек и имеющей возможность перемещения по вертикальной оси, благодаря тому, что в нижней части подвижной планки в зоне крепления выполнен паз,причем завесы для удержания створок ворот или дверей установлены на подвижной планке и створке (ответные плоскости). В момент отклонения планки в сторону от строго вертикального положения нарушается равновесие покоя, и створка движется в сторону для установления равновесия. В зависимости от положения створок в открытом или закрытом состоянии изменение положения подвижной планки относительно вертикальной оси может изменяться любым способом, например механическим или электрическим. На фиг. 1 схематично изображен общий вид предлагаемого устройства. На фиг. 2 изображена планка с отверстием и поперечным пазом для ее крепления. Устройство содержит опорный элемент 1, к которому посредством шпилек 2 и 3 и соответствующих им гаек 4 и 5 крепится подвижная планка 6, имеющая возможность перемещения относительно вертикальной оси за счет паза 7, выполненного в нижней части подвижной планки 6 и соединенным со шпилькой 3. Верхняя шпилька 2 свободно крепится гайкой 4 в отверстии 8 подвижной планки 6. На подвижной планке 6 и створке 9 (ответные плоскости) крепятся завесы 10. Устройство работает следующим образом. При отклонении подвижной планки 6 любым (механическим,электрическим) способом, например с помощью рычажной тяги, относительно вертикальной оси вправо или влево за счет поперечного паза 7 нарушается равновесие сил, удерживающих створки 9 ворот в уравновешенном (закрытом) состоянии. Для восстановления равновесия последние будут стремиться двигаться в направлении возникшей в результате отклонения силы, в результате чего створки 9 открываются. После чего, повторно воздействуя на подвижную планку 6, опять возникает сила, обратная той, что открыла створку 9, и ворота закрываются. Предлагаемое устройство просто в изготовлении, надежно и универсально при эксплуатации в любых условиях. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
