Оконный блок

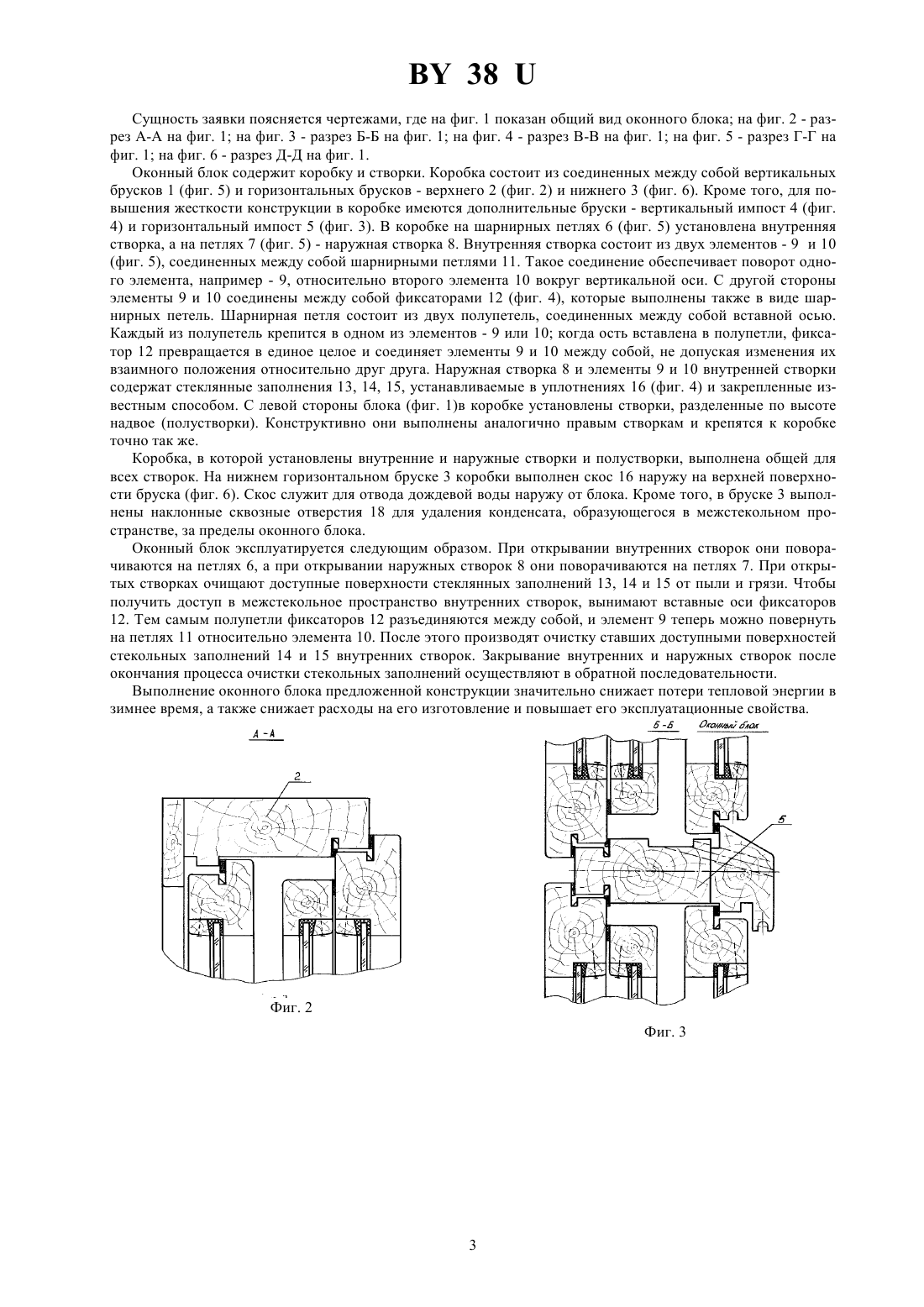

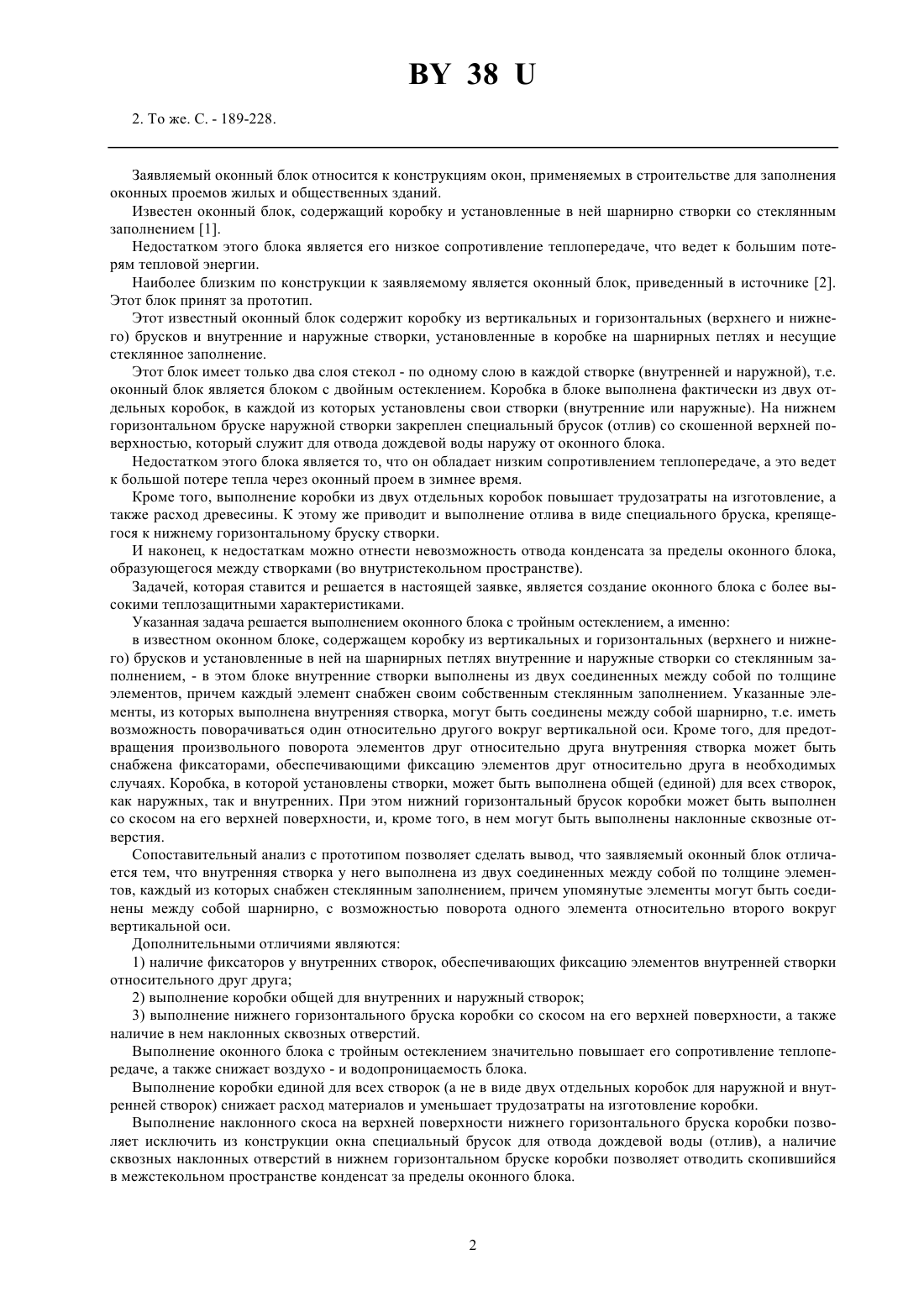

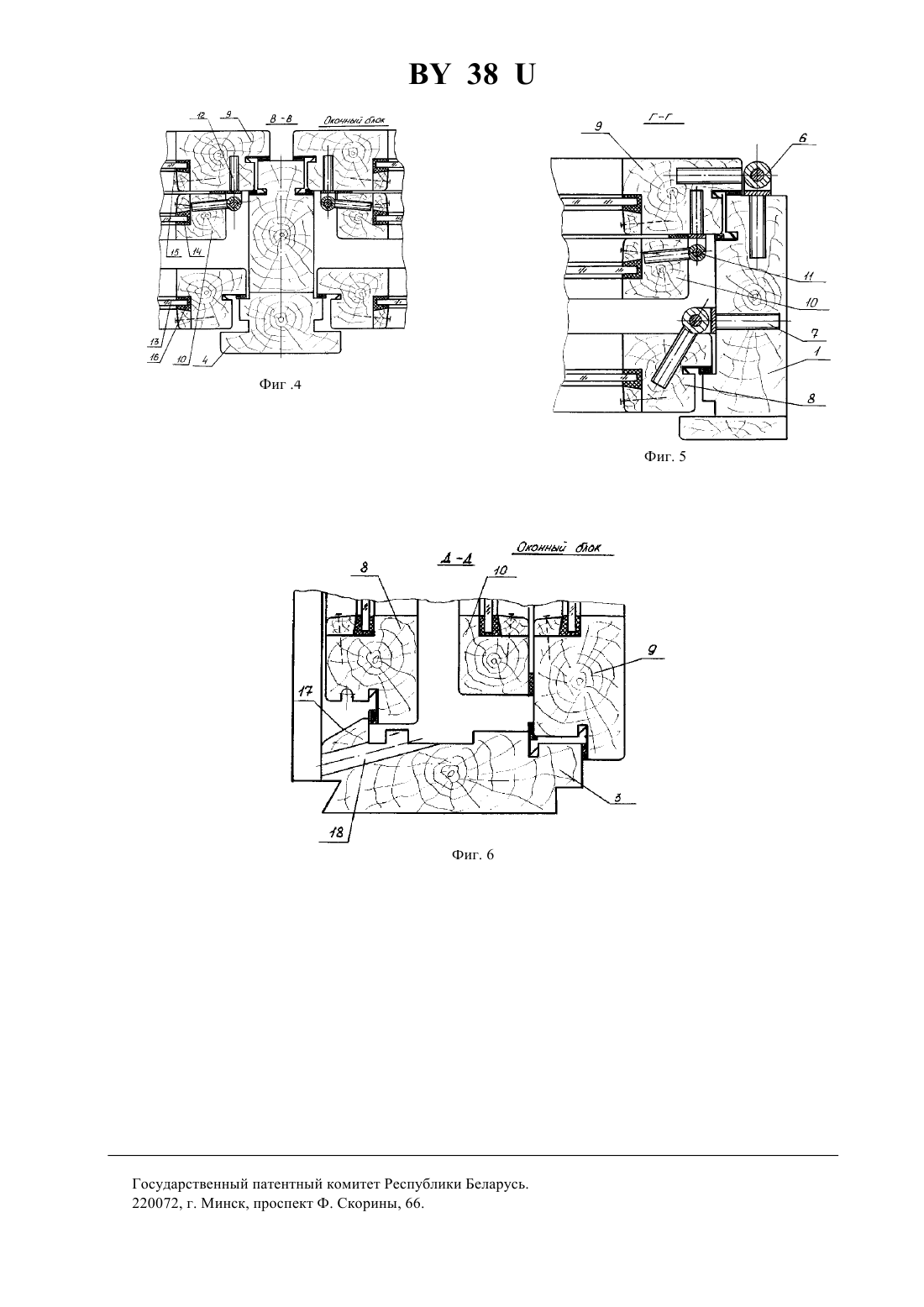

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Оконный блок, содержащий коробку из вертикальных и горизонтальных (верхнего и нижнего)брусков и установленные в ней на шарнирных петлях внутренние и наружные створки со стеклянным заполнением,отличающийся тем, что внутренние створки выполнены из двух соединенных между собой по толщине элементов, каждый из которых снабжен стеклянным заполнением. 2. Оконный блок по п. 1, отличающийся тем, что элементы, из которых выполнены внутренние створки,соединены между собой шарнирно, с возможностью поворота одного элемента относительно второго вокруг вертикальной оси. 3. Оконный блок по п. 2, отличающийся тем, что внутренние створки снабжены фиксаторами для фиксации элементов относительно друг друга. 4. Оконный блок по п. 1, отличающийся тем, что коробка выполнена общей для внутренних и наружных створок. 5. Оконный блок по п. 1, отличающийся тем, что нижний горизонтальный брусок коробки выполнен со скосом на его верхней поверхности. 6. Оконный блок по п. 1, отличающийся тем, что в нижнем горизонтальном бруске коробки выполнены наклонные сквозные отверстия.(56) 1. Каталог рабочих чертежей Оконные блоки для жилых зданий, альбом 2. С. - 19-46, разработаны объединением Минск-проектмебель Минлеспрома БССР, 1984. Заявляемый оконный блок относится к конструкциям окон, применяемых в строительстве для заполнения оконных проемов жилых и общественных зданий. Известен оконный блок, содержащий коробку и установленные в ней шарнирно створки со стеклянным заполнением 1. Недостатком этого блока является его низкое сопротивление теплопередаче, что ведет к большим потерям тепловой энергии. Наиболее близким по конструкции к заявляемому является оконный блок, приведенный в источнике 2. Этот блок принят за прототип. Этот известный оконный блок содержит коробку из вертикальных и горизонтальных (верхнего и нижнего) брусков и внутренние и наружные створки, установленные в коробке на шарнирных петлях и несущие стеклянное заполнение. Этот блок имеет только два слоя стекол - по одному слою в каждой створке (внутренней и наружной), т.е. оконный блок является блоком с двойным остеклением. Коробка в блоке выполнена фактически из двух отдельных коробок, в каждой из которых установлены свои створки (внутренние или наружные). На нижнем горизонтальном бруске наружной створки закреплен специальный брусок (отлив) со скошенной верхней поверхностью, который служит для отвода дождевой воды наружу от оконного блока. Недостатком этого блока является то, что он обладает низким сопротивлением теплопередаче, а это ведет к большой потере тепла через оконный проем в зимнее время. Кроме того, выполнение коробки из двух отдельных коробок повышает трудозатраты на изготовление, а также расход древесины. К этому же приводит и выполнение отлива в виде специального бруска, крепящегося к нижнему горизонтальному бруску створки. И наконец, к недостаткам можно отнести невозможность отвода конденсата за пределы оконного блока,образующегося между створками (во внутристекольном пространстве). Задачей, которая ставится и решается в настоящей заявке, является создание оконного блока с более высокими теплозащитными характеристиками. Указанная задача решается выполнением оконного блока с тройным остеклением, а именно в известном оконном блоке, содержащем коробку из вертикальных и горизонтальных (верхнего и нижнего) брусков и установленные в ней на шарнирных петлях внутренние и наружные створки со стеклянным заполнением, - в этом блоке внутренние створки выполнены из двух соединенных между собой по толщине элементов, причем каждый элемент снабжен своим собственным стеклянным заполнением. Указанные элементы, из которых выполнена внутренняя створка, могут быть соединены между собой шарнирно, т.е. иметь возможность поворачиваться один относительно другого вокруг вертикальной оси. Кроме того, для предотвращения произвольного поворота элементов друг относительно друга внутренняя створка может быть снабжена фиксаторами, обеспечивающими фиксацию элементов друг относительно друга в необходимых случаях. Коробка, в которой установлены створки, может быть выполнена общей (единой) для всех створок,как наружных, так и внутренних. При этом нижний горизонтальный брусок коробки может быть выполнен со скосом на его верхней поверхности, и, кроме того, в нем могут быть выполнены наклонные сквозные отверстия. Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемый оконный блок отличается тем, что внутренняя створка у него выполнена из двух соединенных между собой по толщине элементов, каждый из которых снабжен стеклянным заполнением, причем упомянутые элементы могут быть соединены между собой шарнирно, с возможностью поворота одного элемента относительно второго вокруг вертикальной оси. Дополнительными отличиями являются 1) наличие фиксаторов у внутренних створок, обеспечивающих фиксацию элементов внутренней створки относительного друг друга 2) выполнение коробки общей для внутренних и наружный створок 3) выполнение нижнего горизонтального бруска коробки со скосом на его верхней поверхности, а также наличие в нем наклонных сквозных отверстий. Выполнение оконного блока с тройным остеклением значительно повышает его сопротивление теплопередаче, а также снижает воздухо - и водопроницаемость блока. Выполнение коробки единой для всех створок (а не в виде двух отдельных коробок для наружной и внутренней створок) снижает расход материалов и уменьшает трудозатраты на изготовление коробки. Выполнение наклонного скоса на верхней поверхности нижнего горизонтального бруска коробки позволяет исключить из конструкции окна специальный брусок для отвода дождевой воды (отлив), а наличие сквозных наклонных отверстий в нижнем горизонтальном бруске коробки позволяет отводить скопившийся в межстекольном пространстве конденсат за пределы оконного блока. 38 Сущность заявки поясняется чертежами, где на фиг. 1 показан общий вид оконного блока на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - разрез В-В на фиг. 1 на фиг. 5 - разрез Г-Г на фиг. 1 на фиг. 6 - разрез Д-Д на фиг. 1. Оконный блок содержит коробку и створки. Коробка состоит из соединенных между собой вертикальных брусков 1 (фиг. 5) и горизонтальных брусков - верхнего 2 (фиг. 2) и нижнего 3 (фиг. 6). Кроме того, для повышения жесткости конструкции в коробке имеются дополнительные бруски - вертикальный импост 4 (фиг. 4) и горизонтальный импост 5 (фиг. 3). В коробке на шарнирных петлях 6 (фиг. 5) установлена внутренняя створка, а на петлях 7 (фиг. 5) - наружная створка 8. Внутренняя створка состоит из двух элементов - 9 и 10(фиг. 5), соединенных между собой шарнирными петлями 11. Такое соединение обеспечивает поворот одного элемента, например - 9, относительно второго элемента 10 вокруг вертикальной оси. С другой стороны элементы 9 и 10 соединены между собой фиксаторами 12 (фиг. 4), которые выполнены также в виде шарнирных петель. Шарнирная петля состоит из двух полупетель, соединенных между собой вставной осью. Каждый из полупетель крепится в одном из элементов - 9 или 10 когда ость вставлена в полупетли, фиксатор 12 превращается в единое целое и соединяет элементы 9 и 10 между собой, не допуская изменения их взаимного положения относительно друг друга. Наружная створка 8 и элементы 9 и 10 внутренней створки содержат стеклянные заполнения 13, 14, 15, устанавливаемые в уплотнениях 16 (фиг. 4) и закрепленные известным способом. С левой стороны блока (фиг. 1)в коробке установлены створки, разделенные по высоте надвое (полустворки). Конструктивно они выполнены аналогично правым створкам и крепятся к коробке точно так же. Коробка, в которой установлены внутренние и наружные створки и полустворки, выполнена общей для всех створок. На нижнем горизонтальном бруске 3 коробки выполнен скос 16 наружу на верхней поверхности бруска (фиг. 6). Скос служит для отвода дождевой воды наружу от блока. Кроме того, в бруске 3 выполнены наклонные сквозные отверстия 18 для удаления конденсата, образующегося в межстекольном пространстве, за пределы оконного блока. Оконный блок эксплуатируется следующим образом. При открывании внутренних створок они поворачиваются на петлях 6, а при открывании наружных створок 8 они поворачиваются на петлях 7. При открытых створках очищают доступные поверхности стеклянных заполнений 13, 14 и 15 от пыли и грязи. Чтобы получить доступ в межстекольное пространство внутренних створок, вынимают вставные оси фиксаторов 12. Тем самым полупетли фиксаторов 12 разъединяются между собой, и элемент 9 теперь можно повернуть на петлях 11 относительно элемента 10. После этого производят очистку ставших доступными поверхностей стекольных заполнений 14 и 15 внутренних створок. Закрывание внутренних и наружных створок после окончания процесса очистки стекольных заполнений осуществляют в обратной последовательности. Выполнение оконного блока предложенной конструкции значительно снижает потери тепловой энергии в зимнее время, а также снижает расходы на его изготовление и повышает его эксплуатационные свойства. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
