Камера блочная малогабаритная

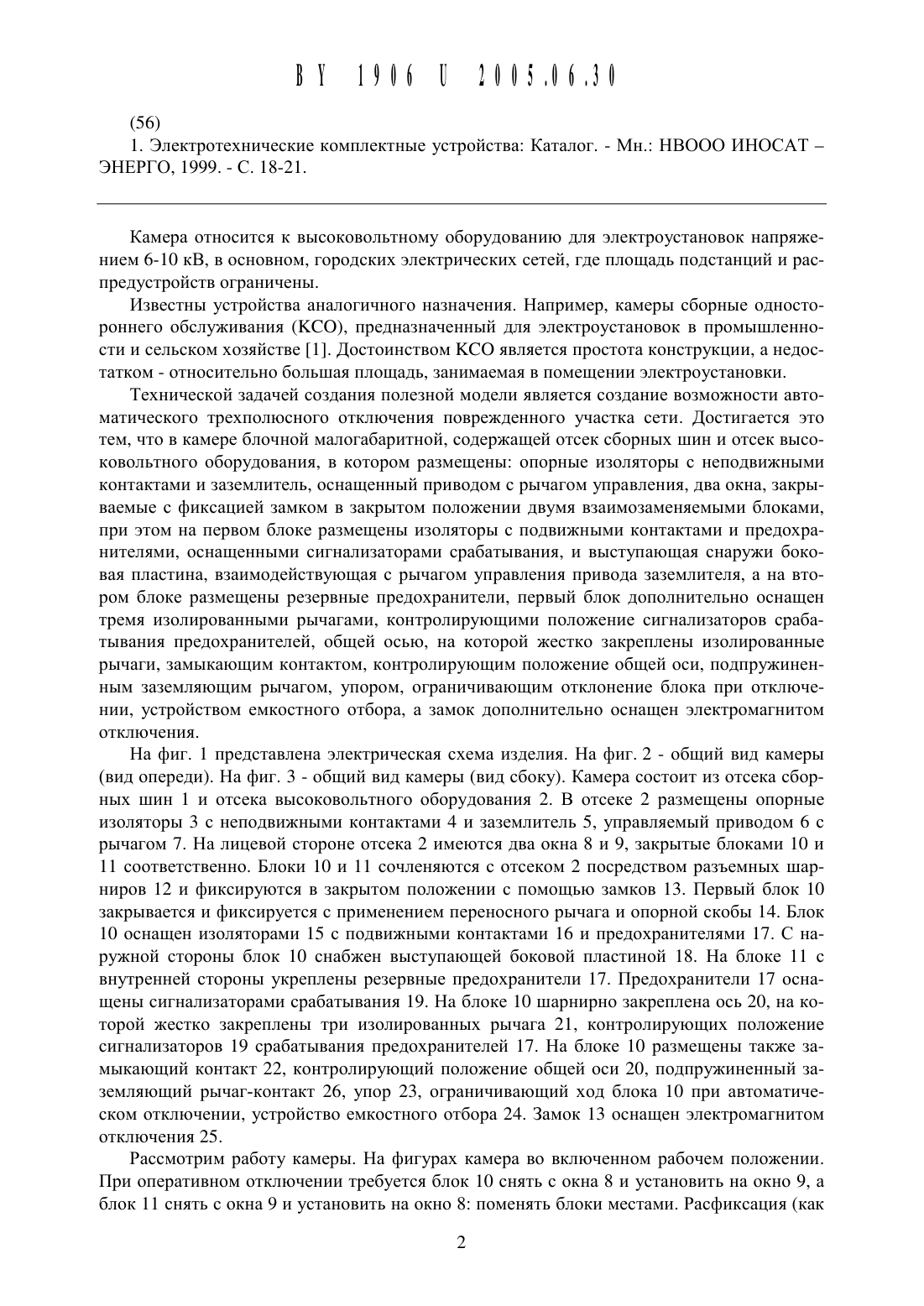

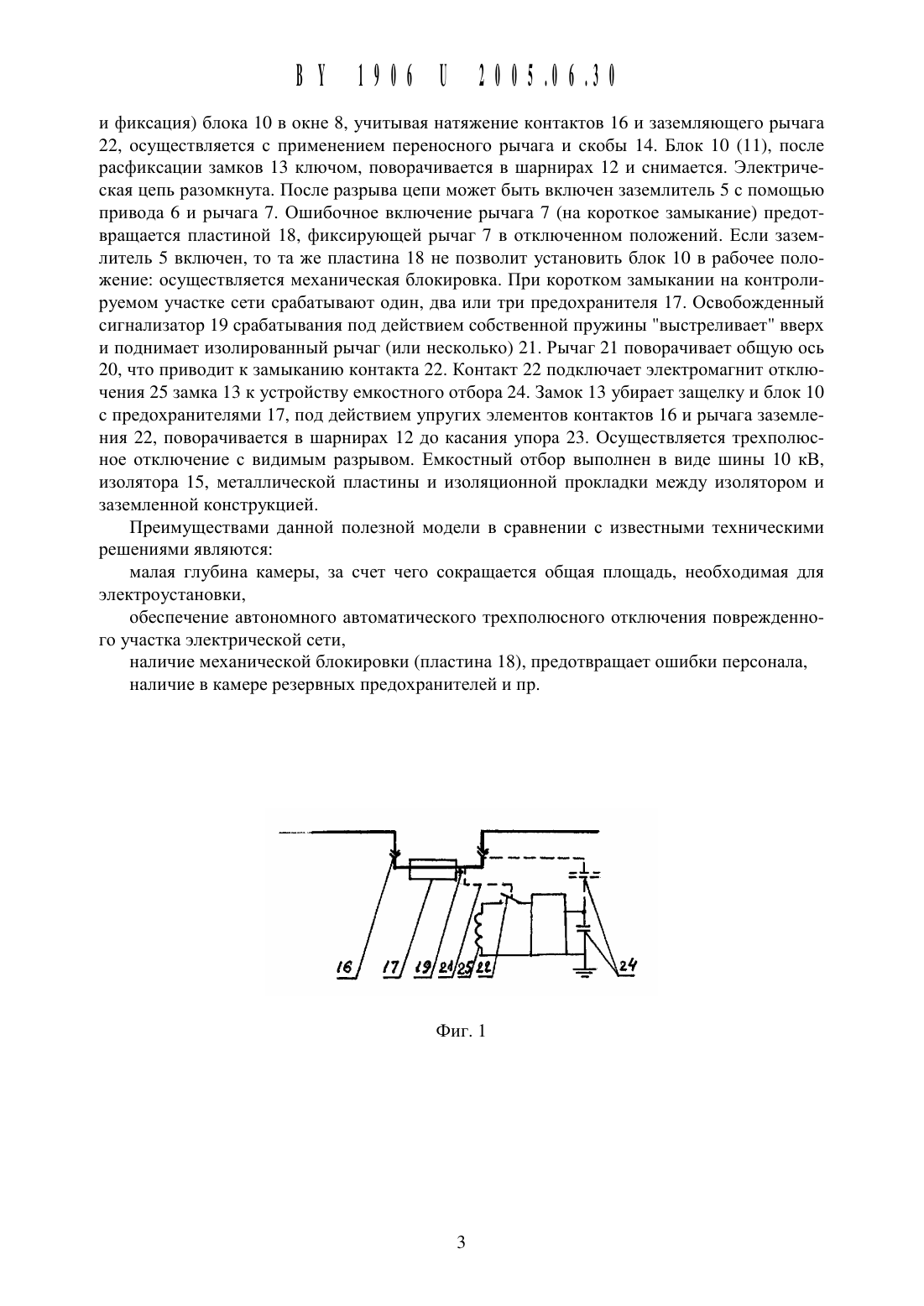

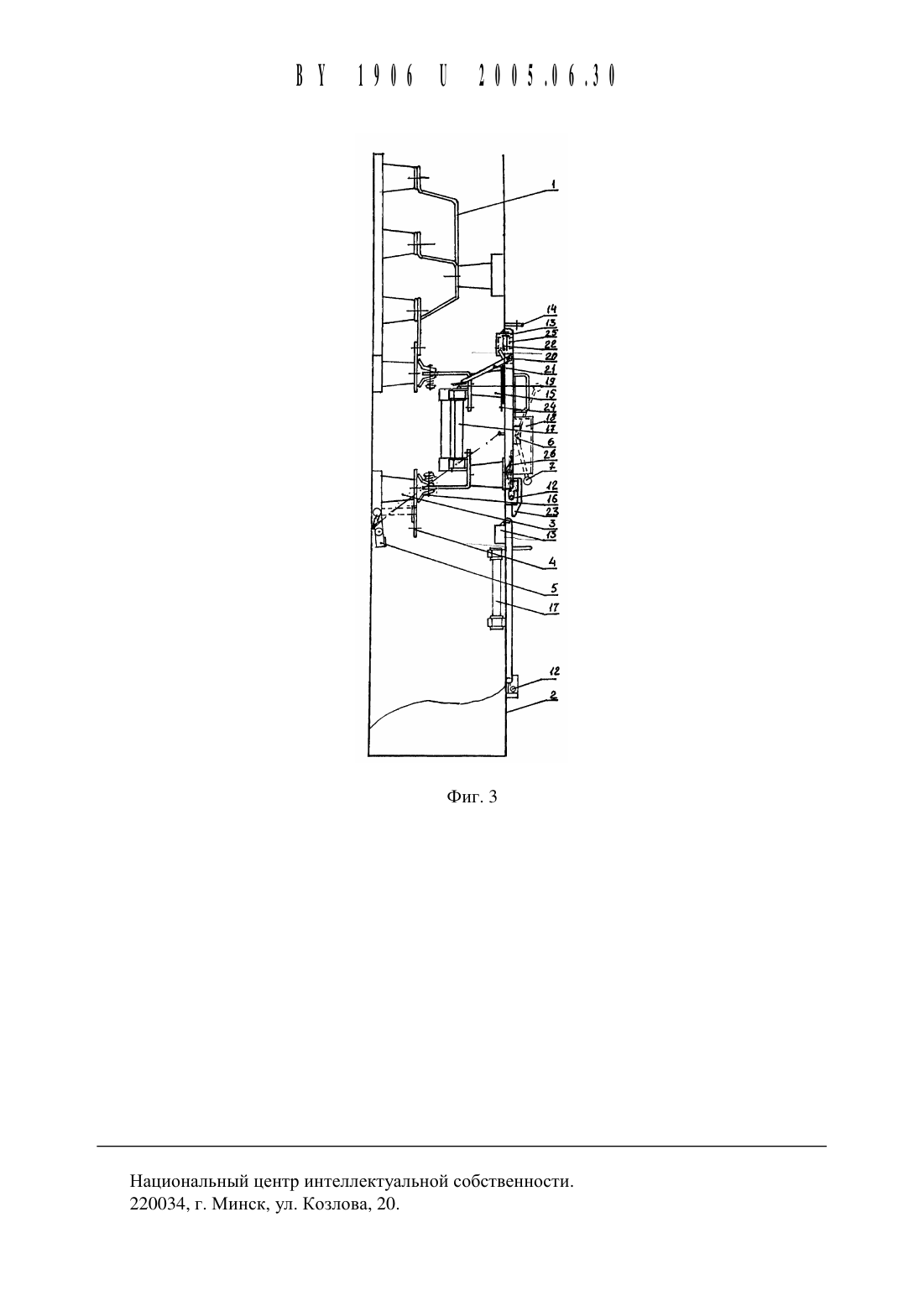

ПОЛЕЗНОЙ (13) и МОДЕЛИК 4 в)2005.06.30 ЕАТЕНТУ 51)7 н 111 13/00 НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(72) Автор Берхин Владимир Ильич (ВУ)(71) Заявитель Берхин Владимир Ильич Ильич (ВУ)Камера блочная малогабаритная, содержащая отсек сборных щин и отсек вь 1 соковольтного оборудования, в котором размещены опорные изоляторы с неподвижными контактами и заземлитель, оснащенный приводом с рычагом управления, два окна, закрь 1 ваемые с фиксацией замком в закрытом положении двумя взаимозаменяемыми блоками,при этом на первом блоке размещены изоляторы с подвижными контактами и предохранителями, оснащенными сигнализаторами срабатывания, и выступающая снаружи боковая пластина, взаимодействующая с рычагом управления привода заземлителя, а на втором блоке размещены резервные предохранители, отличающаяся тем, что первый блок дополнительно оснащен тремя изолированными рычагами, контролирующими положение сигнализаторов срабатывания предохранителей, общей осью, на которой жестко закреплены изолированные рычаги, замыкающим контактом, контролирующим положение общей оси, подпружиненным заземляющим рычагом-контактом, упором, ограничивающим отклонение блока при отключении, устройством емкостного отбора, а замок дополнительно оснащен электромагнитом отключения.(56) 1. Электротехнические Комплектные устройства Каталог. - Мн. НВООО ИНОСАТ ЭНЕРГО, 1999. - С. 18-21.Камера относится к высоковольтному оборудованию для электроустановок напряжением 6-10 кВ, в основном, городских электрических сетей, где площадь подстанций и распредустройств ограничены.Известны устройства аналогичного назначения. Например, камеры сборные одностороннего обслуживания (КСО), предназначенный для электроустановок в промь 1 щленности и сельском хозяйстве 1. Достоинством КСО является простота конструкции, а недостатком - относительно большая площадь, занимаемая в помещении электроустановки.Технической задачей создания полезной модели является создание возможности автоматического трехполюсного отключения поврежденного участка сети. Достигается это тем, что в камере блочной малогабаритной, содержащей отсек сборных ШИН и отсек вь 1 соковольтного оборудования, в котором размещены опорные изоляторы с неподвижными контактами и заземлитель, оснащенный приводом с рычагом управления, два окна, закрь 1 ваемые с фиксацией замком в закрытом положении двумя взаимозаменяемыми блоками,при этом на первом блоке размещены изоляторы с подвижными контактами и предохранителями, оснащенными сигнализаторами срабатывания, и выступающая снаружи боковая пластина, взаимодействующая с рычагом управления привода заземлителя, а на втором блоке размещены резервные предохранители, первый блок дополнительно оснащен тремя изолированными рычагами, контролирующими положение сигнализаторов срабатывания предохранителей, общей осью, на которой жестко закреплены изолированные рычаги, замыкающим контактом, контролирующим положение общей оси, подпружиненнь 1 м заземляющим рычагом, упором, ограничивающим отклонение блока при отключении, устройством емкостного отбора, а замок дополнительно оснащен электромагнитом отключения.На фиг. 1 представлена электрическая схема изделия. На фиг. 2 - общий вид камеры(вид опереди). На фиг. 3 - общий вид камеры (вид сбоку). Камера состоит из отсека сборных ШИН 1 и отсека высоковольтного оборудования 2. В отсеке 2 размещены опорные изоляторы 3 с неподвижными контактами 4 и заземлитель 5, управляемый приводом 6 с рычагом 7. На лицевой стороне отсека 2 имеются два окна 8 и 9, закрытые блоками 10 и 11 соответственно. Блоки 10 и 11 сочленяются с отсеком 2 посредством разъемных Шарниров 12 и фиксируются в закрытом положении с помощью замков 13. Первый блок 10 закрывается и фиксируется с применением переносного рычага и опорной скобы 14. Блок 10 оснащен изоляторами 15 с подвижными контактами 16 и предохранителями 17. С наружной стороны блок 10 снабжен выступающей боковой пластиной 18. На блоке 11 с внутренней стороны укреплены резервные предохранители 17. Предохранители 17 оснащены сигнализаторами срабатывания 19. На блоке 10 щарнирно закреплена ось 20, на которой жестко закреплены три изолированных рычага 21, контролирующих положение сигнализаторов 19 срабатывания предохранителей 17. На блоке 10 размещены также замыкающий контакт 22, контролирующий положение общей оси 20, подпружиненный заземляющий рычаг-контакт 26, упор 23, ограничивающий ход блока 10 при автоматическом отключении, устройство емкостного отбора 24. Замок 13 оснащен электромагнитом отключения 25.Рассмотрим работу камеры. На фигурах камера во включенном рабочем положении. При оперативном отключении требуется блок 10 снять с окна 8 и установить на окно 9, а блок 11 снять с окна 9 и установить на окно 8 поменять блоки местами. Расфиксация (какИ фиксация) блока 10 в окне 8, учитывая натяжение контактов 16 и заземляющего рычага 22, осуществляется с применением переносного рычага и скобы 14. Блок 10 ( 11), после расфиксации замков 13 ключом, поворачивается в шарнирах 12 и снимается. Электрическая Цепь разомкнута. После разрыва Цепи может быть включен заземлитель 5 с помощью привода 6 и рычага 7. Ошибочное включение рычага 7 (на короткое замыкание) предотвращается пластиной 18, фиксирующей рычаг 7 в отключенном положений. Если заземлитель 5 включен, то та же пластина 18 не позволит установить блок 10 в рабочее положение осуществляется механическая блокировка. При коротком замыкании на контролируемом участке сети срабатывают один, два или три предохранителя 17. Освобожденный сигнализатор 19 срабатывания под действием собственной пружины выстреливает вверх и поднимает изолированный рычаг (или несколько) 21. Рычаг 21 поворачивает общую ось 20, что приводит к замыканию контакта 22. Контакт 22 подключает электромагнит отключения 25 замка 13 к устройству емкостного отбора 24. Замок 13 убирает защелку и блок 10 с предохранителями 17, под действием упругих элементов контактов 16 и рычага заземления 22, поворачивается в шарнирах 12 до касания упора 23. Осуществляется трехполюсное отключение с видимым разрывом. Емкостный отбор выполнен в виде шины 10 кВ,изолятора 15, металлической пластины и изоляционной прокладки между изолятором и заземленной конструкцией.Преимуществами данной полезной модели в сравнении с известными техническими решениями являютсямалая глубина камеры, за счет чего сокращается общая площадь, необходимая для электроустановки, обеспечение автономного автоматического трехполюсного отключения поврежденного участка электрической сети, наличие механической блокировки (пластина 18), предотвращает ошибки персонала, наличие в камере резервных предохранителей и пр.Национальный центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
