Камера для создания кожно-вакуумных пузырей

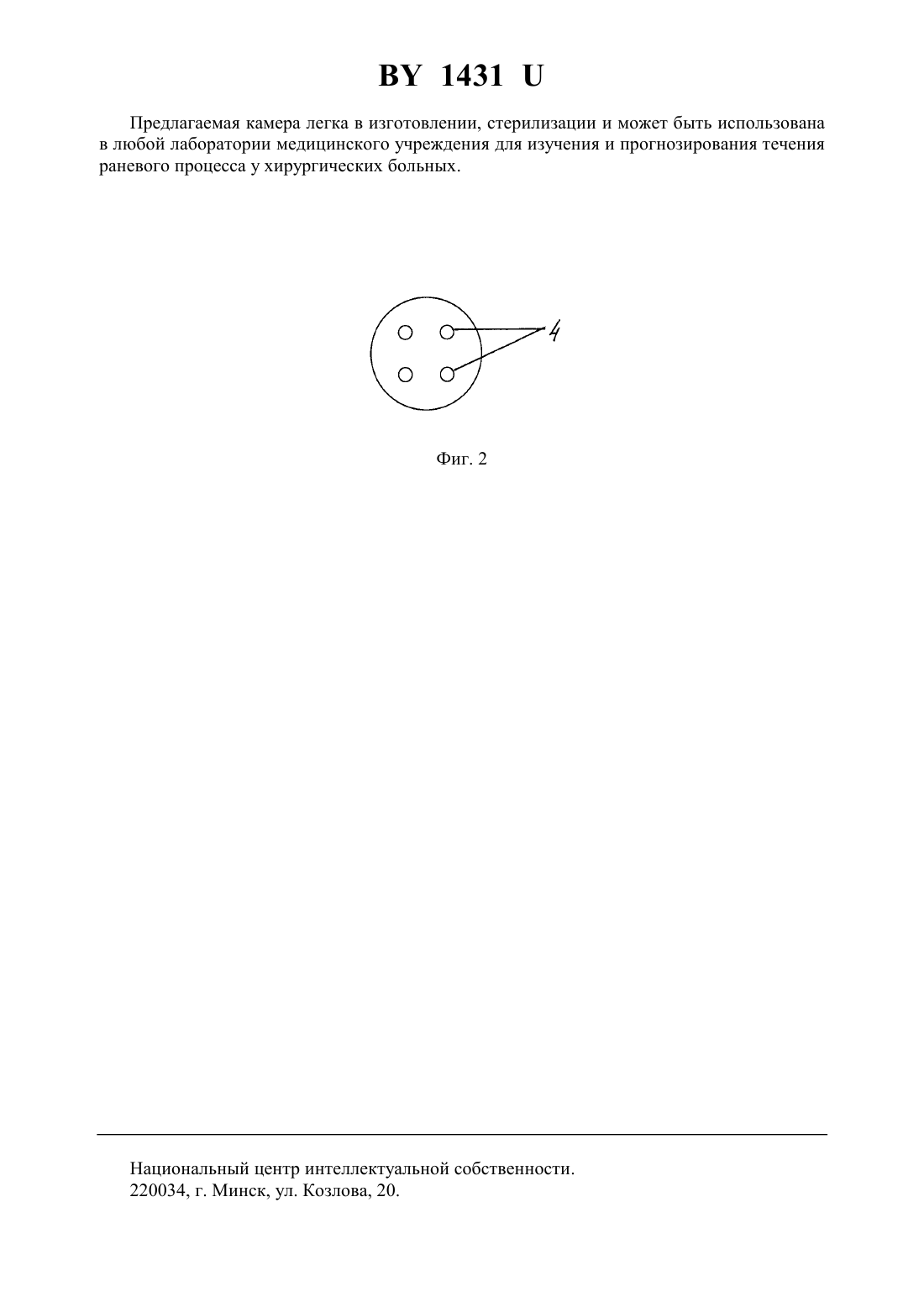

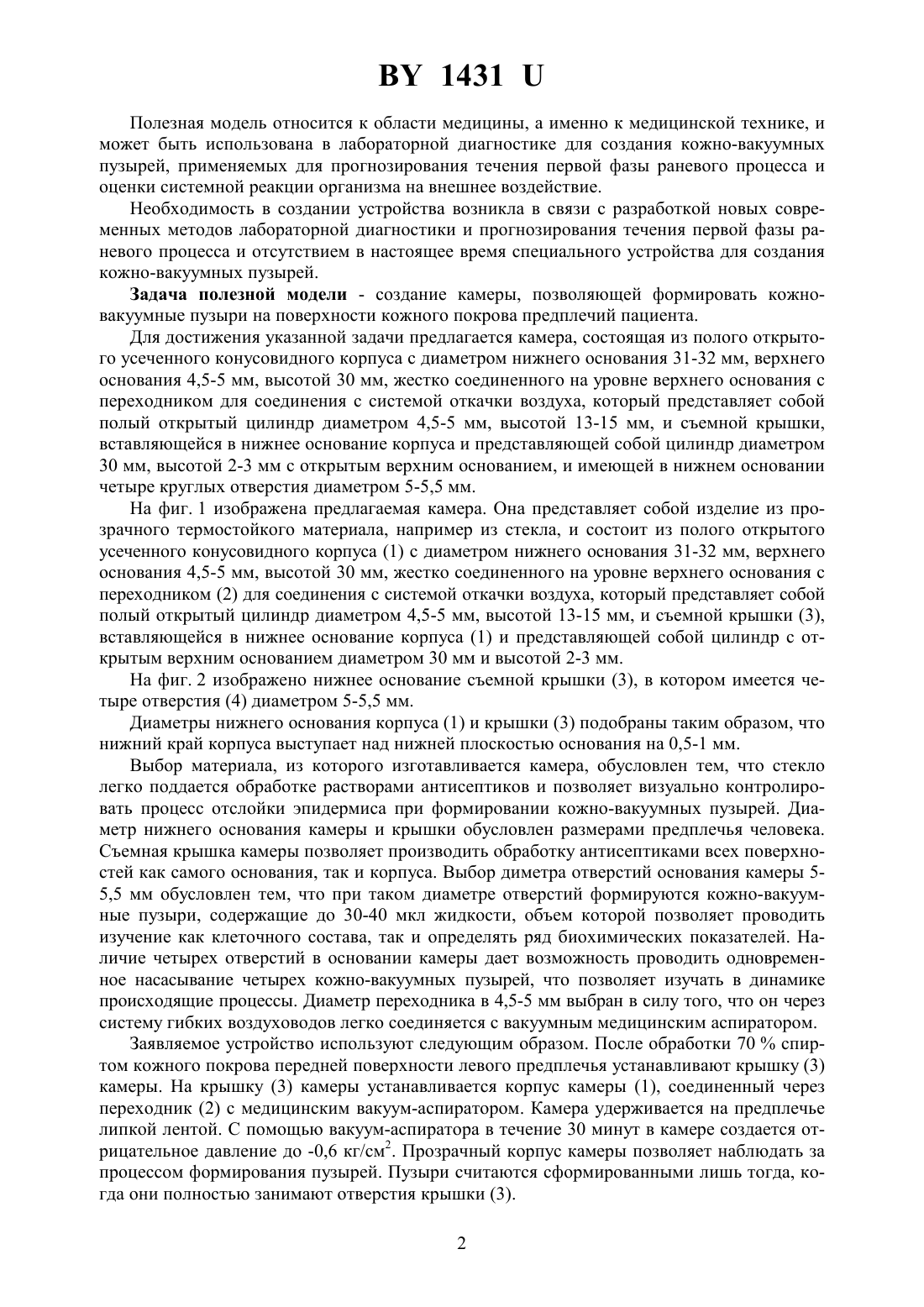

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАМЕРА ДЛЯ СОЗДАНИЯ КОЖНО-ВАКУУМНЫХ ПУЗЫРЕЙ(71) Заявитель Государственное высшее учебное учреждение Гродненский государственный медицинский университет(72) Авторы Смотрин Сергей Михайлович Наумов Игорь Алексеевич Островский Александр Александрович(73) Патентообладатель Государственное высшее учебное учреждение Гродненский государственный медицинский университет(57) 1. Камера для создания кожно-вакуумных пузырей, состоящая из полого открытого усеченного конусовидного корпуса с диаметром нижнего основания 31-32 мм, верхнего основания 4,5-5 мм, высотой 30 мм, жестко соединенного на уровне верхнего основания с переходником для соединения с системой откачки воздуха, который представляет собой полый открытый цилиндр диаметром 4,5-5 мм, высотой 13-15 мм, и съемной крышки,вставляющейся в нижнее основание корпуса, представляющей собой цилиндр диаметром 30 мм, высотой 2-3 мм с открытым верхним основанием, и имеющей в нижнем основании четыре круглых отверстия диаметром 5-5,5 мм. 2. Камера для создания кожно-вакуумных пузырей по п. 1, отличающаяся тем, что она изготовлена из прозрачного термостойкого материала. 1431 Полезная модель относится к области медицины, а именно к медицинской технике, и может быть использована в лабораторной диагностике для создания кожно-вакуумных пузырей, применяемых для прогнозирования течения первой фазы раневого процесса и оценки системной реакции организма на внешнее воздействие. Необходимость в создании устройства возникла в связи с разработкой новых современных методов лабораторной диагностики и прогнозирования течения первой фазы раневого процесса и отсутствием в настоящее время специального устройства для создания кожно-вакуумных пузырей. Задача полезной модели - создание камеры, позволяющей формировать кожновакуумные пузыри на поверхности кожного покрова предплечий пациента. Для достижения указанной задачи предлагается камера, состоящая из полого открытого усеченного конусовидного корпуса с диаметром нижнего основания 31-32 мм, верхнего основания 4,5-5 мм, высотой 30 мм, жестко соединенного на уровне верхнего основания с переходником для соединения с системой откачки воздуха, который представляет собой полый открытый цилиндр диаметром 4,5-5 мм, высотой 13-15 мм, и съемной крышки,вставляющейся в нижнее основание корпуса и представляющей собой цилиндр диаметром 30 мм, высотой 2-3 мм с открытым верхним основанием, и имеющей в нижнем основании четыре круглых отверстия диаметром 5-5,5 мм. На фиг. 1 изображена предлагаемая камера. Она представляет собой изделие из прозрачного термостойкого материала, например из стекла, и состоит из полого открытого усеченного конусовидного корпуса (1) с диаметром нижнего основания 31-32 мм, верхнего основания 4,5-5 мм, высотой 30 мм, жестко соединенного на уровне верхнего основания с переходником (2) для соединения с системой откачки воздуха, который представляет собой полый открытый цилиндр диаметром 4,5-5 мм, высотой 13-15 мм, и съемной крышки (3),вставляющейся в нижнее основание корпуса (1) и представляющей собой цилиндр с открытым верхним основанием диаметром 30 мм и высотой 2-3 мм. На фиг. 2 изображено нижнее основание съемной крышки (3), в котором имеется четыре отверстия (4) диаметром 5-5,5 мм. Диаметры нижнего основания корпуса (1) и крышки (3) подобраны таким образом, что нижний край корпуса выступает над нижней плоскостью основания на 0,5-1 мм. Выбор материала, из которого изготавливается камера, обусловлен тем, что стекло легко поддается обработке растворами антисептиков и позволяет визуально контролировать процесс отслойки эпидермиса при формировании кожно-вакуумных пузырей. Диаметр нижнего основания камеры и крышки обусловлен размерами предплечья человека. Съемная крышка камеры позволяет производить обработку антисептиками всех поверхностей как самого основания, так и корпуса. Выбор диметра отверстий основания камеры 55,5 мм обусловлен тем, что при таком диаметре отверстий формируются кожно-вакуумные пузыри, содержащие до 30-40 мкл жидкости, объем которой позволяет проводить изучение как клеточного состава, так и определять ряд биохимических показателей. Наличие четырех отверстий в основании камеры дает возможность проводить одновременное насасывание четырех кожно-вакуумных пузырей, что позволяет изучать в динамике происходящие процессы. Диаметр переходника в 4,5-5 мм выбран в силу того, что он через систему гибких воздуховодов легко соединяется с вакуумным медицинским аспиратором. Заявляемое устройство используют следующим образом. После обработки 70 спиртом кожного покрова передней поверхности левого предплечья устанавливают крышку (3) камеры. На крышку (3) камеры устанавливается корпус камеры (1), соединенный через переходник (2) с медицинским вакуум-аспиратором. Камера удерживается на предплечье липкой лентой. С помощью вакуум-аспиратора в течение 30 минут в камере создается отрицательное давление до -0,6 кг/см 2. Прозрачный корпус камеры позволяет наблюдать за процессом формирования пузырей. Пузыри считаются сформированными лишь тогда, когда они полностью занимают отверстия крышки (3). 2 1431 Предлагаемая камера легка в изготовлении, стерилизации и может быть использована в любой лаборатории медицинского учреждения для изучения и прогнозирования течения раневого процесса у хирургических больных. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
