Баня с устройством для нагрева воды

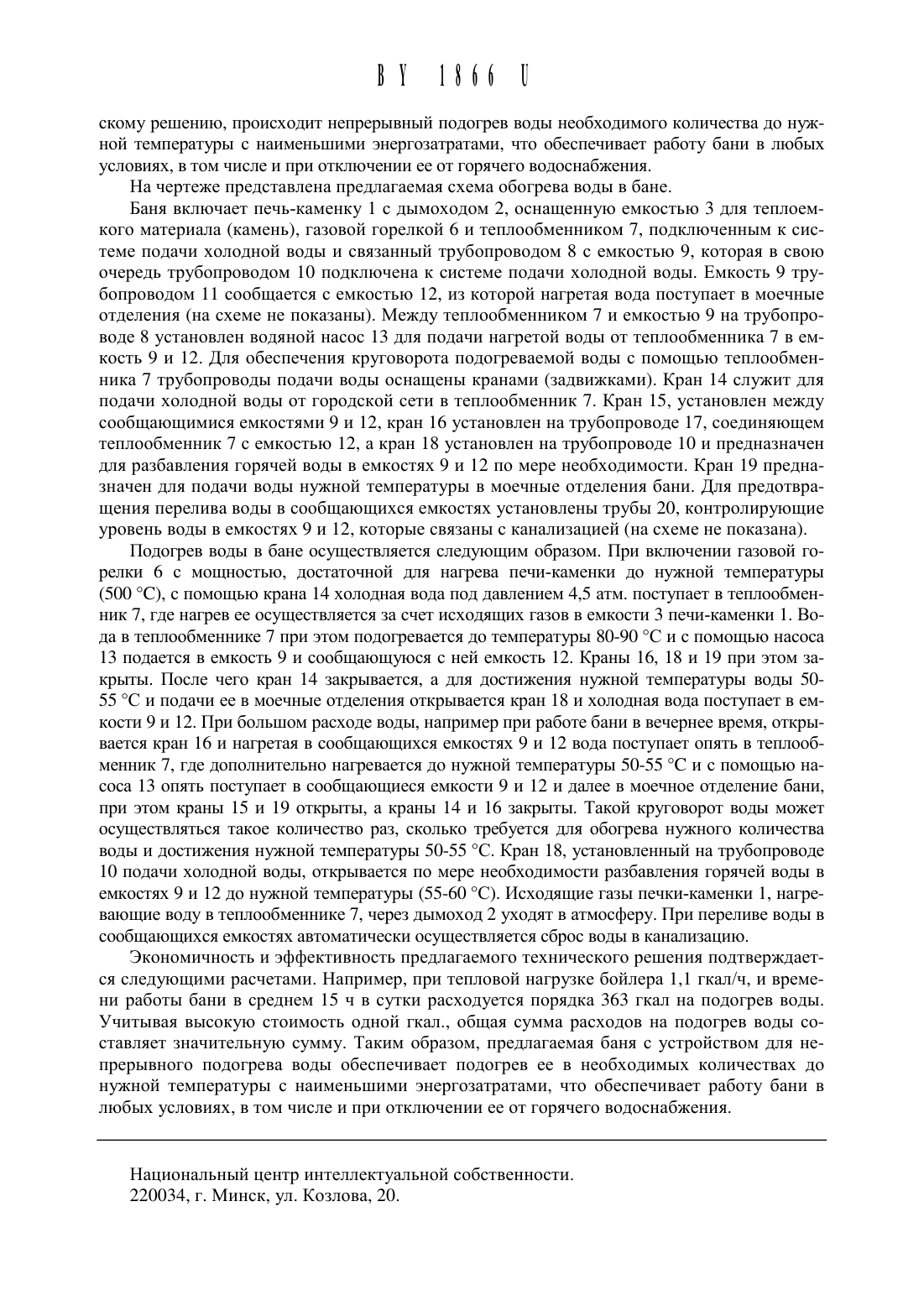

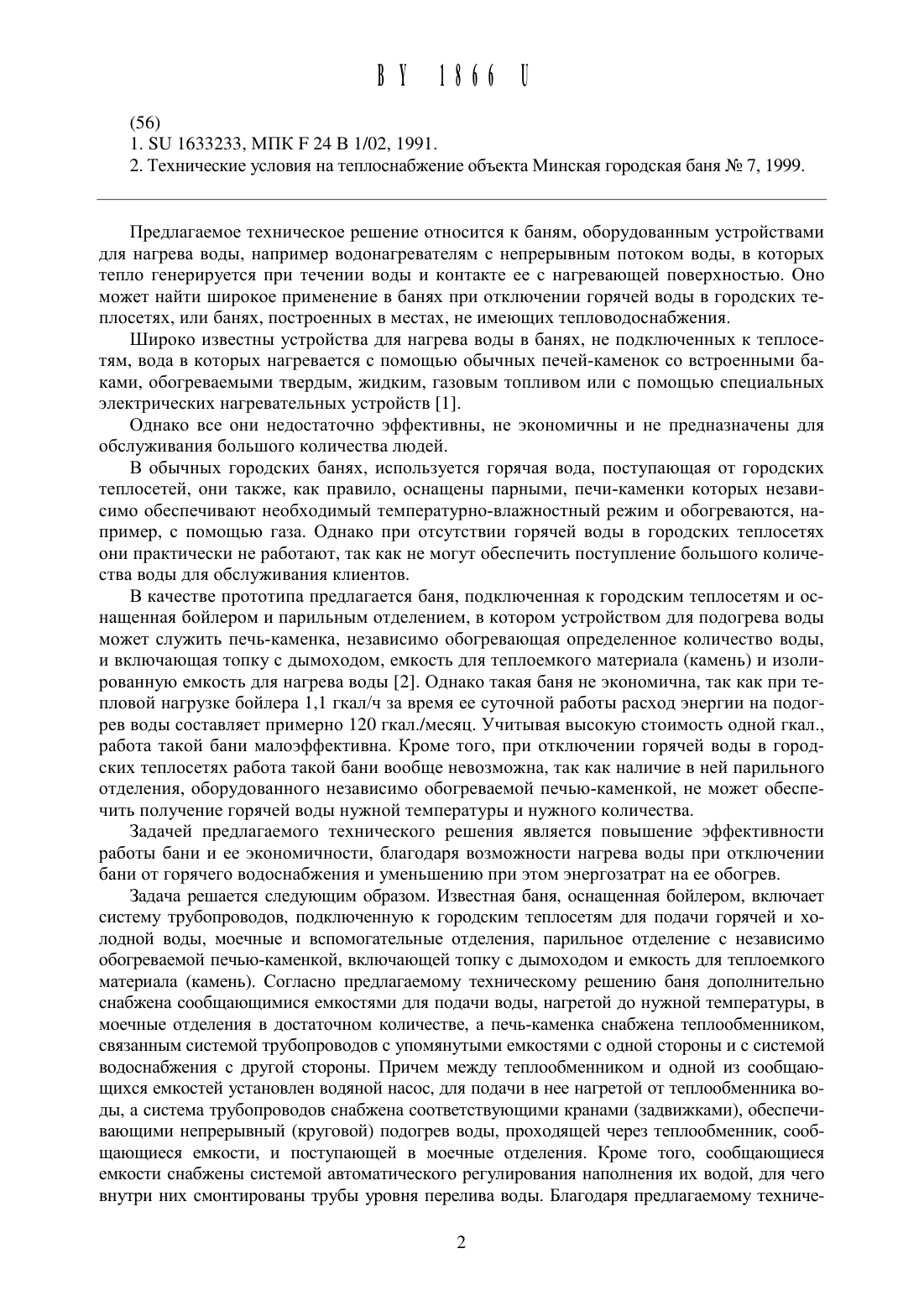

(12) НАЦИОНАЛЬНЫИ ЦЕЬГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) БАНЯ с УСТРОЙСТВОМ для НАГРЕВА воды(71) Заявитель Муравицкий Валерий Иванович (ВУ)(72) Автор Муравицкий Валерий Иванович(73) Патентообладатель Муравицкий Валерий Иванович (ВУ)1. Баня, содержащая систему водоснабжения, моечные и вспомогательные отделения,парилку с независимо обогреваемой печью-каменкой, включающей топку с дымоходом и емкость для теплоемкого материала, отличающаяся тем, что в бане дополнительно смонтированы сообщающиеся между собой емкости для нагрева и подачи воды в моечные отделения, а печка-каменка снабжена теплообменником, связанным системой трубопроводов с одной из упомянутых емкостей с одной стороны и с системой водоснабжения с другой стороны, причем между теплообменником и сообщающимися емкостями установлен водяной насос подачи подогретой от теплообменника воды в сообщающиеся емкости, а система трубопроводов снабжена соответствующими кранами, обеспечивающими непрерывный подогрев воды, проходящей через теплообменник, сообщающиеся емкости и поступающей в моечные отделения.2. Баня по п. 1, отличающаяся тем, что в сообщающихся емкостях смонтированы трубы уровня перелива для автоматического регулирования наполнения емкостей водой.(56) 1. 511 1633233, МПК Р 24 В 1/02, 1991. 2. Технические условия на теплоснабжение объекта Минская городская баня Не 7, 1999.Предлагаемое техническое решение относится К баням, оборудованным устройствами для нагрева воды, например водонагревателям с непрерывным потоком воды, в которых тепло генерируется при течении воды и контакте ее с нагревающей поверхностью. Оно может найти щирокое применение в банях при отключении горячей воды в городских теплосетях, или банях, построенных в местах, не имеющих тепловодоснабжения.Широко известны устройства для нагрева воды в банях, не подключенных к теплосетям, вода в которых нагревается с помощью обычных печей-каменок со встроенными баками, обогреваемыми твердым, жидким, газовым топливом или с помощью специальных электрических нагревательных устройств 1.Однако все они недостаточно эффективны, не экономичны и не предназначены для обслуживания больщого количества людей.В обычных городских банях, используется горячая вода, поступающая от городских теплосетей, они также, как правило, оснащены парными, печи-каменки которых независимо обеспечивают необходимый температурно-влажностный режим и обогреваются, например, с помощью газа. Однако при отсутствии горячей воды в городских теплосетях они практически не работают, так как не могут обеспечить поступление больщого количества воды для обслуживания клиентов.В качестве прототипа предлагается баня, подключенная к городским теплосетям и оснащенная бойлером и парильным отделением, в котором устройством для подогрева воды может служить печь-каменка, независимо обогревающая определенное количество воды,и включающая топку с дымоходом, емкость для теплоемкого материала (камень) и изолированную емкость для нагрева воды 2. Однако такая баня не экономична, так как при тепловой нагрузке бойлера 1,1 гкал/ч за время ее суточной работы расход энергии на подогрев воды составляет примерно 120 гкал./месяЦ. Учитывая высокую стоимость одной гкал.,работа такой бани малоэффективна. Кроме того, при отключении горячей воды в городских теплосетях работа такой бани вообще невозможна, так как наличие в ней парильного отделения, оборудованного независимо обогреваемой печью-каменкой, не может обеспечить получение горячей воды нужной температуры и нужного количества.Задачей предлагаемого технического рещения является повыщение эффективности работы бани и ее экономичности, благодаря возможности нагрева воды при отключении бани от горячего водоснабжения и уменьшению при этом энергозатрат на ее обогрев.Задача рещается следующим образом. Известная баня, оснащенная бойлером, включает систему трубопроводов, подключенную к городским теплосетям для подачи горячей и холодной воды, моечные и вспомогательные отделения, парильное отделение с независимо обогреваемой печью-каменкой, включающей топку с дымоходом и емкость для теплоемкого материала (камень). Согласно предлагаемому техническому рещению баня дополнительно снабжена сообщающимися емкостями для подачи воды, нагретой до нужной температуры, в моечные отделения в достаточном количестве, а печь-каменка снабжена теплообменником,связанным системой трубопроводов с упомянутыми емкостями с одной стороны и с системой водоснабжения с другой стороны. Причем между теплообменником и одной из сообщающихся емкостей установлен водяной насос, для подачи в нее нагретой от теплообменника воды, а система трубопроводов снабжена соответствующими кранами (задвижками), обеспечивающими непрерывный (круговой) подогрев воды, проходящей через теплообменник, сообщающиеся емкости, и поступающей в моечные отделения. Кроме того, сообщающиеся емкости снабжены системой автоматического регулирования наполнения их водой, для чего внутри них смонтированы трубы уровня перелива воды. Благодаря предлагаемому техниче 2скому решению, происходит непрерывный подогрев воды необходимого количества до нужной температуры с наименьшими энергозатратами, что обеспечивает работу бани в любых условиях, в том числе и при отключении ее от горячего водоснабжения.На чертеже представлена предлагаемая схема обогрева воды в бане.Баня включает печь-каменку 1 с дымоходом 2, оснащенную емкостью 3 для теплоемкого материала (камень), газовой горелкой 6 и теплообменником 7, подключенным к системе подачи холодной воды и связанный трубопроводом 8 с емкостью 9, которая в свою очередь трубопроводом 10 подключена к системе подачи холодной воды. Емкость 9 трубопроводом 11 сообщается с емкостью 12, из которой нагретая вода поступает в моечные отделения (на схеме не показаны). Между теплообменником 7 и емкостью 9 на трубопроводе 8 установлен водяной насос 13 для подачи нагретой воды от теплообменника 7 в емкость 9 и 12. Для обеспечения круговорота подогреваемой воды с помощью теплообменника 7 трубопроводы подачи воды оснащены кранами (задвижками). Кран 14 служит для подачи холодной воды от городской сети в теплообменник 7. Кран 15, установлен между сообщающимися емкостями 9 и 12, кран 16 установлен на трубопроводе 17, соединяющем теплообменник 7 с емкостью 12, а кран 18 установлен на трубопроводе 10 и предназначен для разбавления горячей воды в емкостях 9 и 12 по мере необходимости. Кран 19 предназначен для подачи воды нужной температуры в моечные отделения бани. Для предотвращения перелива воды в сообщающихся емкостях установлены трубы 20, контролирующие уровень воды в емкостях 9 и 12, которые связаны с канализацией (на схеме не показана).Подогрев воды в бане осуществляется следующим образом. При включении газовой горелки 6 с мощностью, достаточной для нагрева печи-каменки до нужной температуры(500 С), с помощью крана 14 холодная вода под давлением 4,5 атм. поступает в теплообменник 7, где нагрев ее осуществляется за счет исходящих газов в емкости 3 печи-каменки 1. Вода в теплообменнике 7 при этом подогревается до температуры 80-90 С и с помощью насоса 13 подается в емкость 9 и сообщающуюся с ней емкость 12. Краны 16, 18 и 19 при этом закрыты. После чего кран 14 закрывается, а для достижения нужной температуры воды 5055 С и подачи ее в моечные отделения открывается кран 18 и холодная вода поступает в емкости 9 и 12. При большом расходе воды, например при работе бани в вечернее время, открь 1 вается кран 16 и нагретая в сообщающихся емкостях 9 и 12 вода поступает опять в теплообменник 7, где дополнительно нагревается до нужной температуры 50-55 С и с помощью насоса 13 опять поступает в сообщающиеся емкости 9 и 12 и далее в моечное отделение бани,при этом краны 15 и 19 открыты, а краны 14 и 16 закрыты. Такой круговорот воды может осуществляться такое количество раз, сколько требуется для обогрева нужного количества воды и достижения нужной температуры 50-55 С. Кран 18, установленный на трубопроводе 10 подачи холодной воды, открывается по мере необходимости разбавления горячей воды в емкостях 9 и 12 до нужной температуры (55-60 С). Исходящие газы печки-каменки 1, нагревающие воду в теплообменнике 7, через дымоход 2 уходят в атмосферу. При переливе воды в сообщающихся емкостях автоматически осуществляется сброс воды в канализацию.Экономичность и эффективность предлагаемого технического решения подтверждается следующими расчетами. Например, при тепловой нагрузке бойлера 1,1 гкал/ч, и времени работы бани в среднем 15 ч в сутки расходуется порядка 363 гкал на подогрев воды. Учитывая высокую стоимость одной гкал., общая сумма расходов на подогрев воды составляет значительную сумму. Таким образом, предлагаемая баня с устройством для непрерывного подогрева воды обеспечивает подогрев ее в необходимых количествах до нужной температуры с наименьшими энергозатратами, что обеспечивает работу бани в любых условиях, в том числе и при отключении ее от горячего водоснабжения.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
