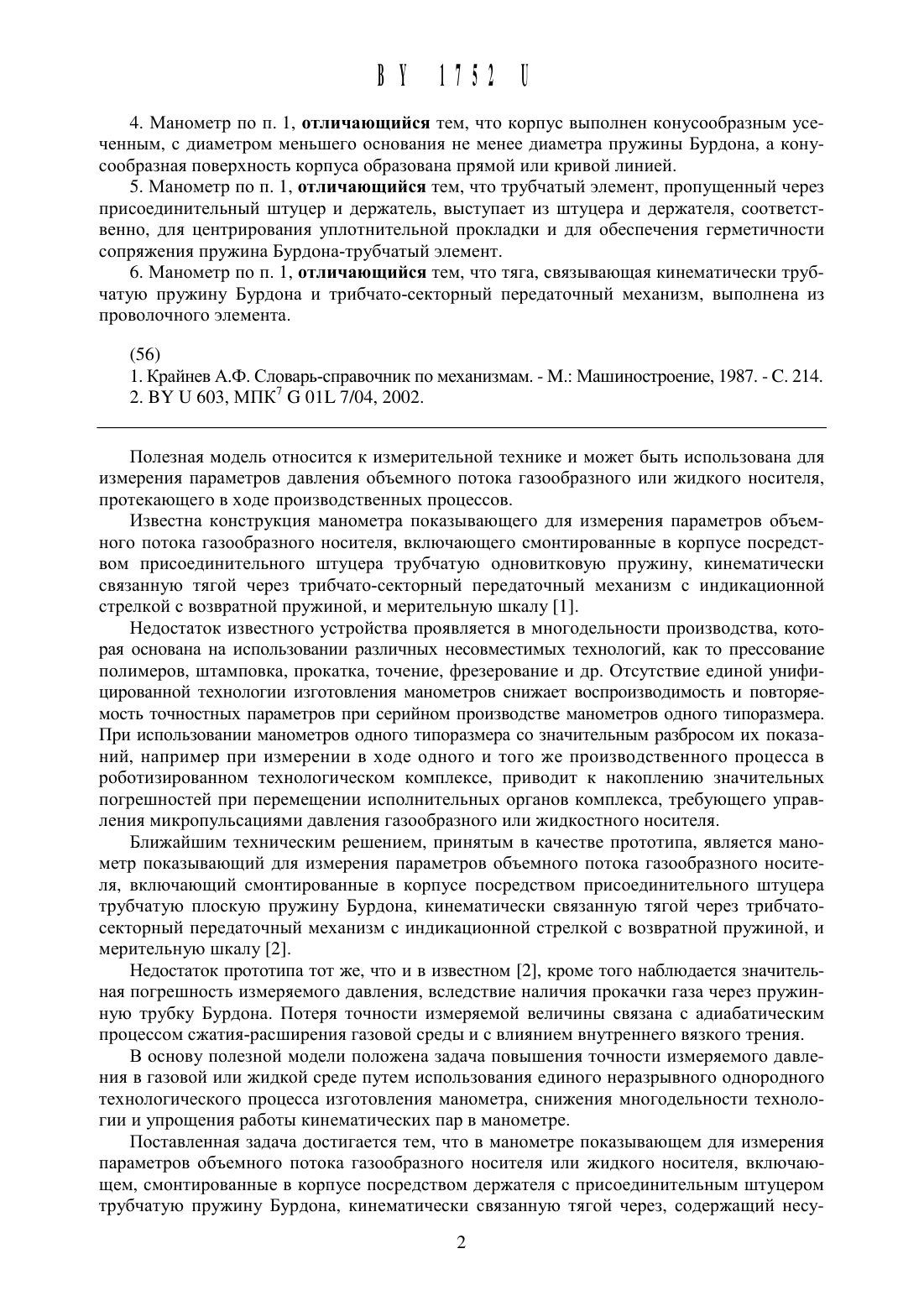

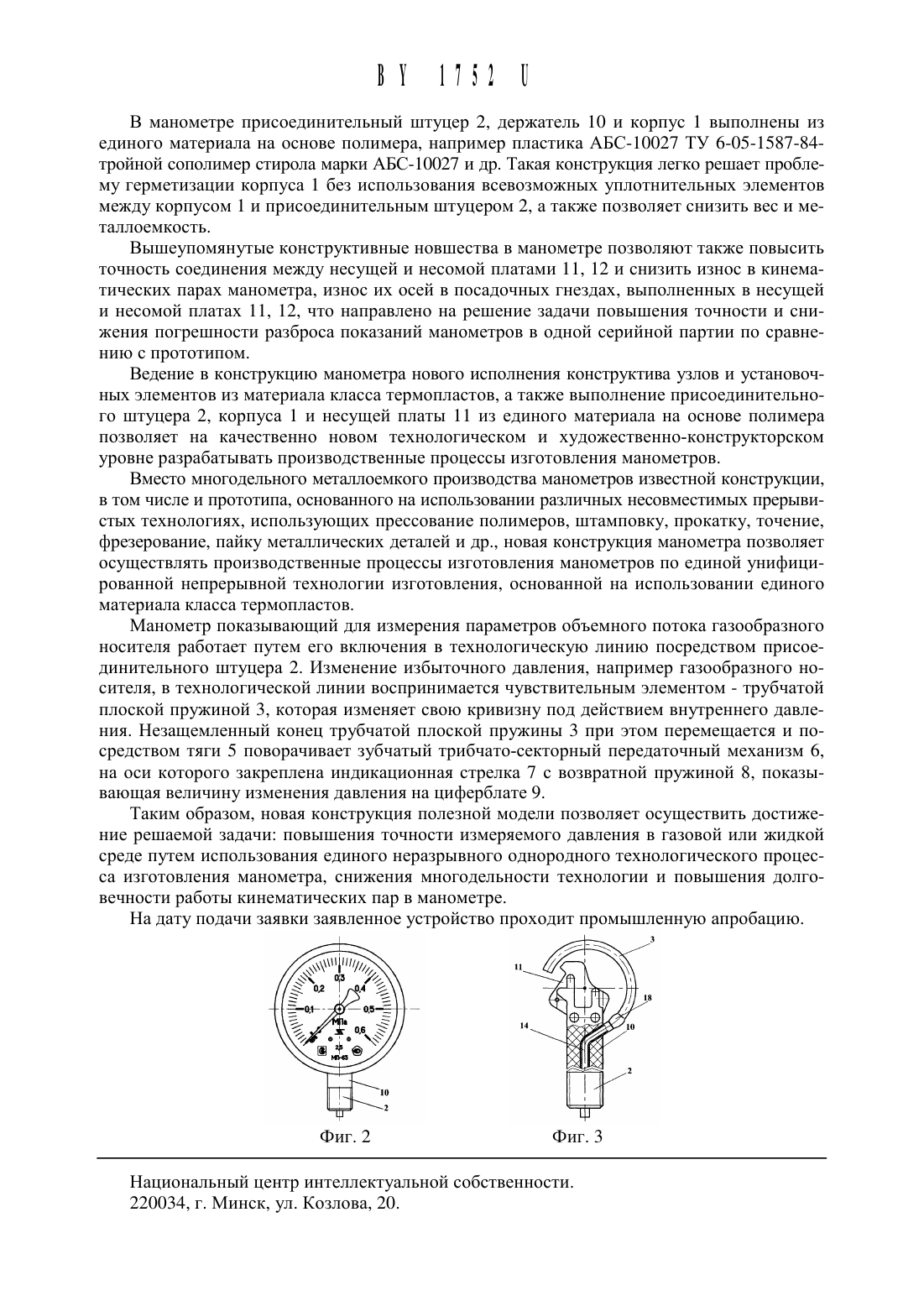

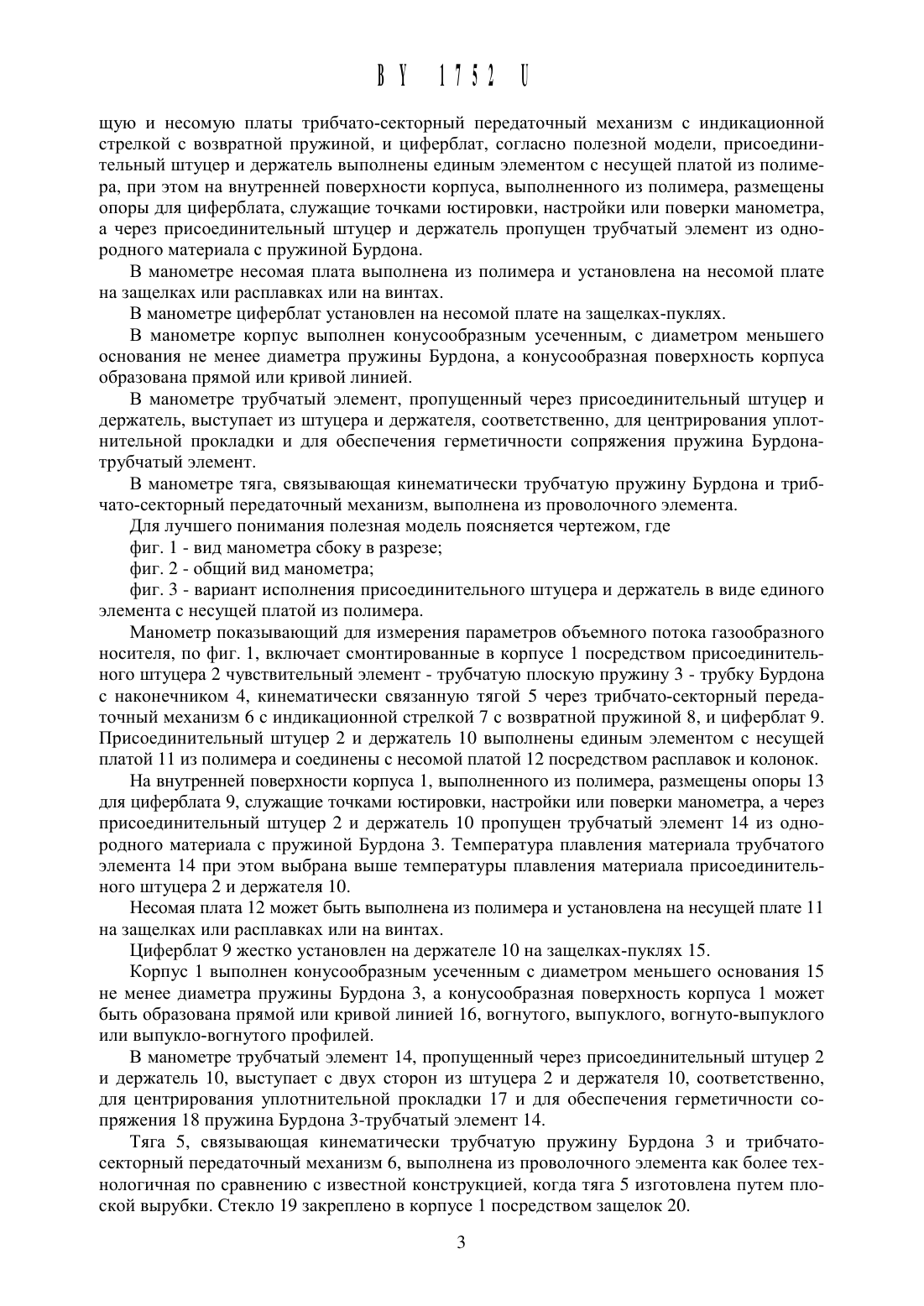

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Мулев Юрий Владимирович (ВУ)(72) Автор Мулев Юрий Владимирович(73) Патентообладатель Мулев Юрий Владимирович (ВУ)1. Манометр показывающий для измерения параметров объемного потока газообразного или жидкого носителя, включающий смонтированные в корпусе посредством держателя с присоединительным штуцером трубчатую пружину Бурдона, кинематически связанную тягой через содержащий несущую и несомую платы трибчато-секторный передаточный механизм с индикаЦионной стрелкой с возвратной пружиной, и Циферблат, отличающийся тем, что присоединительный щтуцер и держатель выполнены единым элементом с несущей платой из полимера, при этом на внутренней поверхности корпуса, выполненного из полимера, размещены опоры для циферблата, служащие точками юстировки, настройки или поверки манометра, а через присоединительный щтуцер и держатель пропущен трубчатый элемент из однородного материала с пружиной Бурдона.2. Манометр по п. 1, отличающийся тем, что несомая плата выполнена из полимера и установлена на несомой плате на защелках или расплавках или на винтах.3. Манометр по любому из пп. 1-2, отличающийся тем, что Циферблат установлен на несомой плате на защелках-пуклях.4. Манометр по п. 1, отличающийся тем, что корпус выполнен конусообразным усеченным, с диаметром меньшего основания не менее диаметра пружины Бурдона, а конусообразная поверхность корпуса образована прямой или кривой линией.5. Манометр по п. 1, отличающийся тем, что трубчатый элемент, пропущенный через присоединительный штуцер и держатель, выступает из штуцера и держателя, соответственно, для центрирования уплотнительной прокладки и для обеспечения герметичности сопряжения пружина Бурдона-трубчатый элемент.6. Манометр по п. 1, отличающийся тем, что тяга, связывающая кинематически трубчатую пружину Бурдона и трибчато-секторный передаточный механизм, выполнена из проволочного элемента.Полезная модель относится К измерительной технике и может быть использована для измерения параметров давления объемного потока газообразного или жидкого носителя,протекающего в ходе производственных процессов.Известна конструкция манометра показывающего для измерения параметров объемного потока газообразного носителя, включающего смонтированные в корпусе посредством присоединительного штуцера трубчатую одновитковую пружину, кинематически связанную тягой через трибчато-секторный передаточный механизм с индикационной стрелкой с возвратной пружиной, и мерительную шкалу 1.Недостаток известного устройства проявляется в многодельности производства, которая основана на использовании различных несовместимых технологий, как то прессование полимеров, штамповка, прокатка, точение, фрезерование и др. Отсутствие единой унифицированной технологии изготовления манометров снижает воспроизводимость и повторяемость точностных параметров при серийном производстве манометров одного типоразмера. При использовании манометров одного типоразмера со значительным разбросом их показаний, например при измерении в ходе одного и того же производственного процесса в роботизированном технологическом комплексе, приводит к накоплению значительных погрешностей при перемещении исполнительных органов комплекса, требующего управления микропульсациями давления газообразного или жидкостного носителя.Ближайшим техническим решением, принятым в качестве прототипа, является манометр показывающий для измерения параметров объемного потока газообразного носителя, включающий смонтированные в корпусе посредством присоединительного штуцера трубчатую плоскую пружину Бурдона, кинематически связанную тягой через трибчатосекторнь 1 й передаточный механизм с индикационной стрелкой с возвратной пружиной, и мерительную шкалу 2.Недостаток прототипа тот же, что и в известном 2, кроме того наблюдается значительная погрешность измеряемого давления, вследствие наличия прокачки газа через пружинную трубку Бурдона. Потеря точности измеряемой величины связана с адиабатическим процессом сжатия-расширения газовой среды и с влиянием внутреннего вязкого трения.В основу полезной модели положена задача повышения точности измеряемого давления в газовой или жидкой среде путем использования единого неразрывного однородного технологического процесса изготовления манометра, снижения многодельности технологии и упрощения работы кинематических пар в манометре.Поставленная задача достигается тем, что в манометре показывающем для измерения параметров объемного потока газообразного носителя или жидкого носителя, включающем, смонтированные в корпусе посредством держателя с присоединительным штуцером трубчатую пружину Бурдона, кинематически связанную тягой через, содержащий несу 2щую И несомую платы трибчато-секторный передаточный Механизм с индикационной стрелкой с возвратной пружиной, И циферблат, согласно полезной модели, присоединительный штуцер И держатель выполнены единым элементом с несущей платой из полимера, при этом на внутренней поверхности корпуса, выполненного из полимера, размещены опоры для циферблата, служащие точками юстировки, настройки или поверки манометра,а через присоединительный штуцер И держатель пропущен трубчатый элемент из однородного материала с пружиной Бурдона.В манометре несомая плата выполнена из полимера И установлена на несомой плате на защелках или расплавках или на винтах.В манометре циферблат установлен на несомой плате на защелках-пуклях.В манометре корпус выполнен конусообразным усеченным, с диаметром меньшего основания не менее диаметра пружины Бурдона, а конусообразная поверхность корпуса образована прямой или кривой линией.В манометре трубчатый элемент, пропущенный через присоединительный штуцер И держатель, выступает из штуцера И держателя, соответственно, для центрирования уплотнительной прокладки И для обеспечения герметичности сопряжения пружина Бурдонатрубчать 1 й элемент.В манометре тяга, связывающая кинематически трубчатую пружину Бурдона И трибчато-секторнь 1 й передаточный механизм, выполнена из проволочного элемента.Для лучшего понимания полезная модель поясняется чертежом, гдефиг. 1 - вид манометра сбоку в разрезефиг. 3 - вариант исполнения присоединительного штуцера И держатель в виде единого элемента с несущей платой из полимера.Манометр показывающий для измерения параметров объемного потока газообразного носителя, по фиг. 1, включает смонтированные в корпусе 1 посредством присоединительного штуцера 2 чувствительный элемент - трубчатую плоскую пружину 3 - трубку Бурдона с наконечником 4, кинематически связанную тягой 5 через трибчато-секторный передаточный механизм 6 с индикационной стрелкой 7 с возвратной пружиной 8, И циферблат 9. Присоединительный штуцер 2 И держатель 10 выполнены единым элементом с несущей платой 11 из полимера И соединены с несомой платой 12 посредством расплавок И колонок.На внутренней поверхности корпуса 1, выполненного из полимера, размещены опоры 13 для циферблата 9, служащие точками юстировки, настройки или поверки манометра, а через присоединительный штуцер 2 И держатель 10 пропущен трубчатый элемент 14 из однородного материала с пружиной Бурдона 3. Температура плавления материала трубчатого элемента 14 при этом выбрана выше температуры плавления материала присоединительного штуцера 2 И держателя 10.Несомая плата 12 может быть выполнена из полимера И установлена на несущей плате 11 на защелках или расплавках или на винтах.Циферблат 9 жестко установлен на держателе 10 на защелках-пуклях 15.Корпус 1 выполнен конусообразным усеченным с диаметром меньшего основания 15 не менее диаметра пружины Бурдона 3, а конусообразная поверхность корпуса 1 может быть образована прямой или кривой линией 16, вогнутого, выпуклого, вогнуто-выпуклого или выпукло-вогнутого профилей.В манометре трубчатый элемент 14, пропущенный через присоединительный штуцер 2 И держатель 10, выступает с двух сторон из штуцера 2 И держателя 10, соответственно,для центрирования уплотнительной прокладки 17 И для обеспечения герметичности сопряжения 18 пружина Бурдона 3-трубчатый элемент 14.Тяга 5, связывающая кинематически трубчатую пружину Бурдона 3 И трибчатосекторнь 1 й передаточный механизм 6, выполнена из проволочного элемента как более технологичная по сравнению с известной конструкцией, когда тяга 5 изготовлена путем плоской вырубки. Стекло 19 закреплено в корпусе 1 посредством защелок 20.В манометре присоединительный Штуцер 2, держатель 10 и корпус 1 выполнены из единого материала на основе полимера, например пластика АБС-10027 ТУ 6-05-1587-84 тройной сополимер стирола марки АБС-10027 и др. Такая конструкция легко решает проблему герметизации корпуса 1 без использования всевозможных уплотнительных элементов между корпусом 1 и присоединительным штуцером 2, а также позволяет снизить вес и металлоемкость.Вышеупомянутые конструктивные новшества в манометре позволяют также повысить точность соединения между несущей и несомой платами 11, 12 и снизить износ в кинематических парах манометра, износ их осей в посадочных гнездах, выполненных в несущей и несомой платах 11, 12, что направлено на решение задачи повышения точности и снижения погрешности разброса показаний манометров в одной серийной партии по сравнению с прототипом.Ведение в конструкцию манометра нового исполнения конструктива узлов и установочных элементов из материала класса термопластов, а также выполнение присоединительного штуцера 2, корпуса 1 и несущей платы 11 из единого материала на основе полимера позволяет на качественно новом технологическом и художественно-конструкторском уровне разрабатывать производственные процессы изготовления манометров.Вместо многодельного металлоемкого производства манометров известной конструкции,в том числе и прототипа, основанного на использовании различных несовместимых прерь 1 висть 1 х технологиях, использующих прессование полимеров, штамповку, прокатку, точение,фрезерование, пайку металлических деталей и др., новая конструкция манометра позволяет осуществлять производственные процессы изготовления манометров по единой унифицированной непрерывной технологии изготовления, основанной на использовании единого материала класса термопластов.Манометр показывающий для измерения параметров объемного потока газообразного носителя работает путем его включения в технологическую линию посредством присоединительного штуцера 2. Изменение избыточного давления, например газообразного носителя, в технологической линии воспринимается чувствительным элементом - трубчатой плоской пружиной 3, которая изменяет свою кривизну под действием внутреннего давления. Незащемленный конец трубчатой плоской пружины 3 при этом перемещается и посредством тяги 5 поворачивает зубчатый трибчато-секторный передаточный механизм 6,на оси которого закреплена индикационная стрелка 7 с возвратной пружиной 8, показь 1 вающая величину изменения давления на циферблате 9.Таким образом, новая конструкция полезной модели позволяет осуществить достижение решаемой задачи повышения точности измеряемого давления в газовой или жидкой среде путем использования единого неразрывного однородного технологического процесса изготовления манометра, снижения многодельности технологии и повышения долговечности работы кинематических пар в манометре.На дату подачи заявки заявленное устройство проходит промышленную апробацию.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
