Манометр

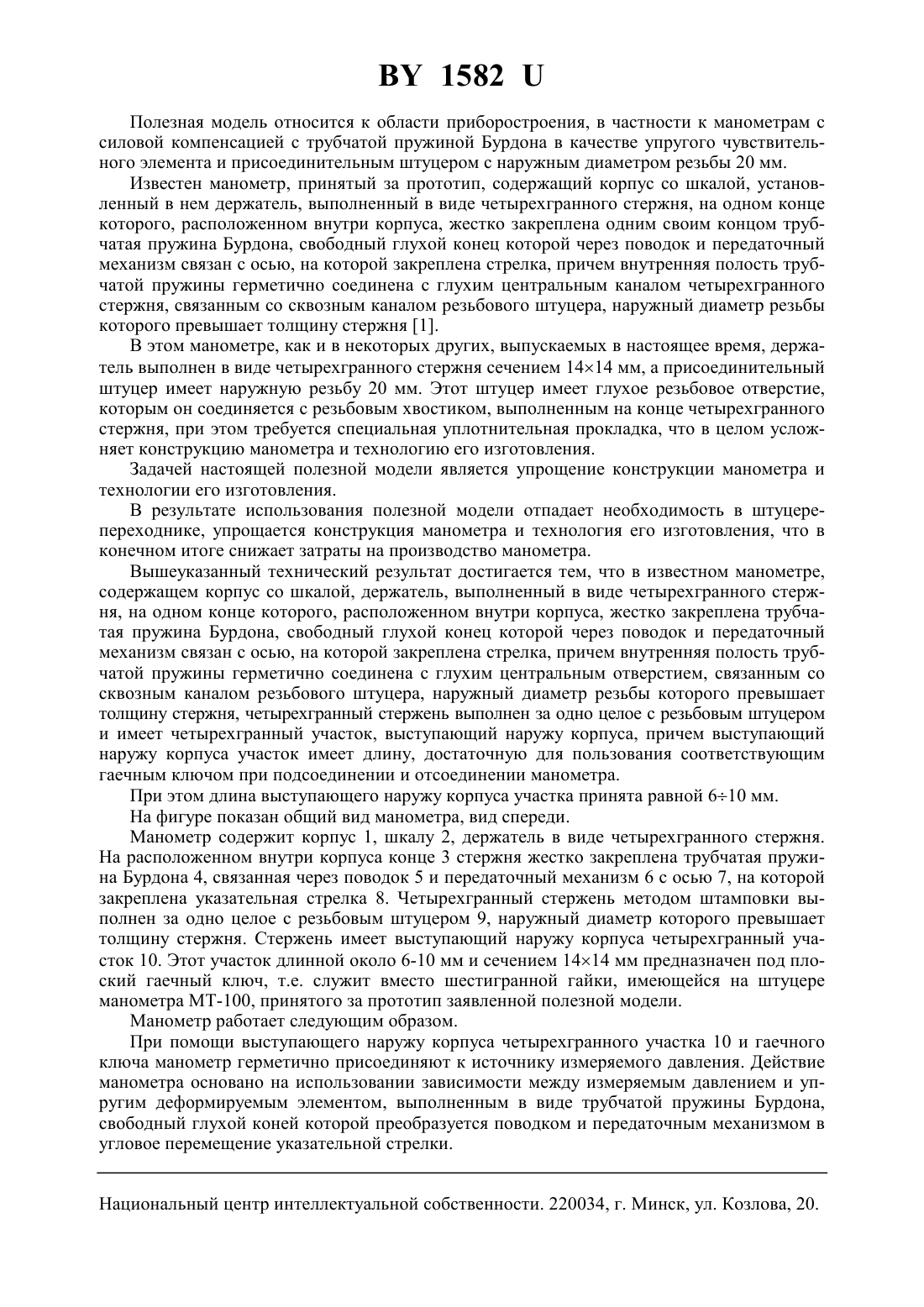

(71) Заявитель Камоцкий Сергей Васильевич(72) Автор Камоцкий Сергей Васильевич(73) Патентообладатель Камоцкий Сергей Васильевич(57) 1. Манометр, содержащий корпус со шкалой, держатель, выполненный в виде четырехгранного стержня, на одном конце которого, расположенном внутри корпуса, жестко закреплена одним своим концом трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплена стрелка, причем внутренняя полость трубчатой пружины герметично соединена с глухим центральным каналом четырехгранного стержня, связанным со сквозным каналом резьбового штуцера, наружный диаметр резьбы которого превышает толщину стержня, отличающийся тем, что четырехгранный стержень выполнен за одно целое с резьбовым штуцером и имеет четырехгранный участок, выступающий наружу корпуса, причем выступающий наружу корпуса участок имеет длину, достаточную для пользования соответствующим гаечным ключом при подсоединении и отсоединении манометра. 2. Манометр по п. 1, отличающийся тем, что длина выступающего наружу корпуса участка принята равной 610 мм.(56) 1. Манометр МТ-100, выпускаемый НПМЦ-Багория с 2002 года по ТУ РБ 101472320.001-2002 (прототип). 1582 Полезная модель относится к области приборостроения, в частности к манометрам с силовой компенсацией с трубчатой пружиной Бурдона в качестве упругого чувствительного элемента и присоединительным штуцером с наружным диаметром резьбы 20 мм. Известен манометр, принятый за прототип, содержащий корпус со шкалой, установленный в нем держатель, выполненный в виде четырехгранного стержня, на одном конце которого, расположенном внутри корпуса, жестко закреплена одним своим концом трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплена стрелка, причем внутренняя полость трубчатой пружины герметично соединена с глухим центральным каналом четырехгранного стержня, связанным со сквозным каналом резьбового штуцера, наружный диаметр резьбы которого превышает толщину стержня 1. В этом манометре, как и в некоторых других, выпускаемых в настоящее время, держатель выполнен в виде четырехгранного стержня сечением 1414 мм, а присоединительный штуцер имеет наружную резьбу 20 мм. Этот штуцер имеет глухое резьбовое отверстие,которым он соединяется с резьбовым хвостиком, выполненным на конце четырехгранного стержня, при этом требуется специальная уплотнительная прокладка, что в целом усложняет конструкцию манометра и технологию его изготовления. Задачей настоящей полезной модели является упрощение конструкции манометра и технологии его изготовления. В результате использования полезной модели отпадает необходимость в штуцерепереходнике, упрощается конструкция манометра и технология его изготовления, что в конечном итоге снижает затраты на производство манометра. Вышеуказанный технический результат достигается тем, что в известном манометре,содержащем корпус со шкалой, держатель, выполненный в виде четырехгранного стержня, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплена стрелка, причем внутренняя полость трубчатой пружины герметично соединена с глухим центральным отверстием, связанным со сквозным каналом резьбового штуцера, наружный диаметр резьбы которого превышает толщину стержня, четырехгранный стержень выполнен за одно целое с резьбовым штуцером и имеет четырехгранный участок, выступающий наружу корпуса, причем выступающий наружу корпуса участок имеет длину, достаточную для пользования соответствующим гаечным ключом при подсоединении и отсоединении манометра. При этом длина выступающего наружу корпуса участка принята равной 610 мм. На фигуре показан общий вид манометра, вид спереди. Манометр содержит корпус 1, шкалу 2, держатель в виде четырехгранного стержня. На расположенном внутри корпуса конце 3 стержня жестко закреплена трубчатая пружина Бурдона 4, связанная через поводок 5 и передаточный механизм 6 с осью 7, на которой закреплена указательная стрелка 8. Четырехгранный стержень методом штамповки выполнен за одно целое с резьбовым штуцером 9, наружный диаметр которого превышает толщину стержня. Стержень имеет выступающий наружу корпуса четырехгранный участок 10. Этот участок длинной около 6-10 мм и сечением 1414 мм предназначен под плоский гаечный ключ, т.е. служит вместо шестигранной гайки, имеющейся на штуцере манометра МТ-100, принятого за прототип заявленной полезной модели. Манометр работает следующим образом. При помощи выступающего наружу корпуса четырехгранного участка 10 и гаечного ключа манометр герметично присоединяют к источнику измеряемого давления. Действие манометра основано на использовании зависимости между измеряемым давлением и упругим деформируемым элементом, выполненным в виде трубчатой пружины Бурдона,свободный глухой коней которой преобразуется поводком и передаточным механизмом в угловое перемещение указательной стрелки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
