Манометр показывающий

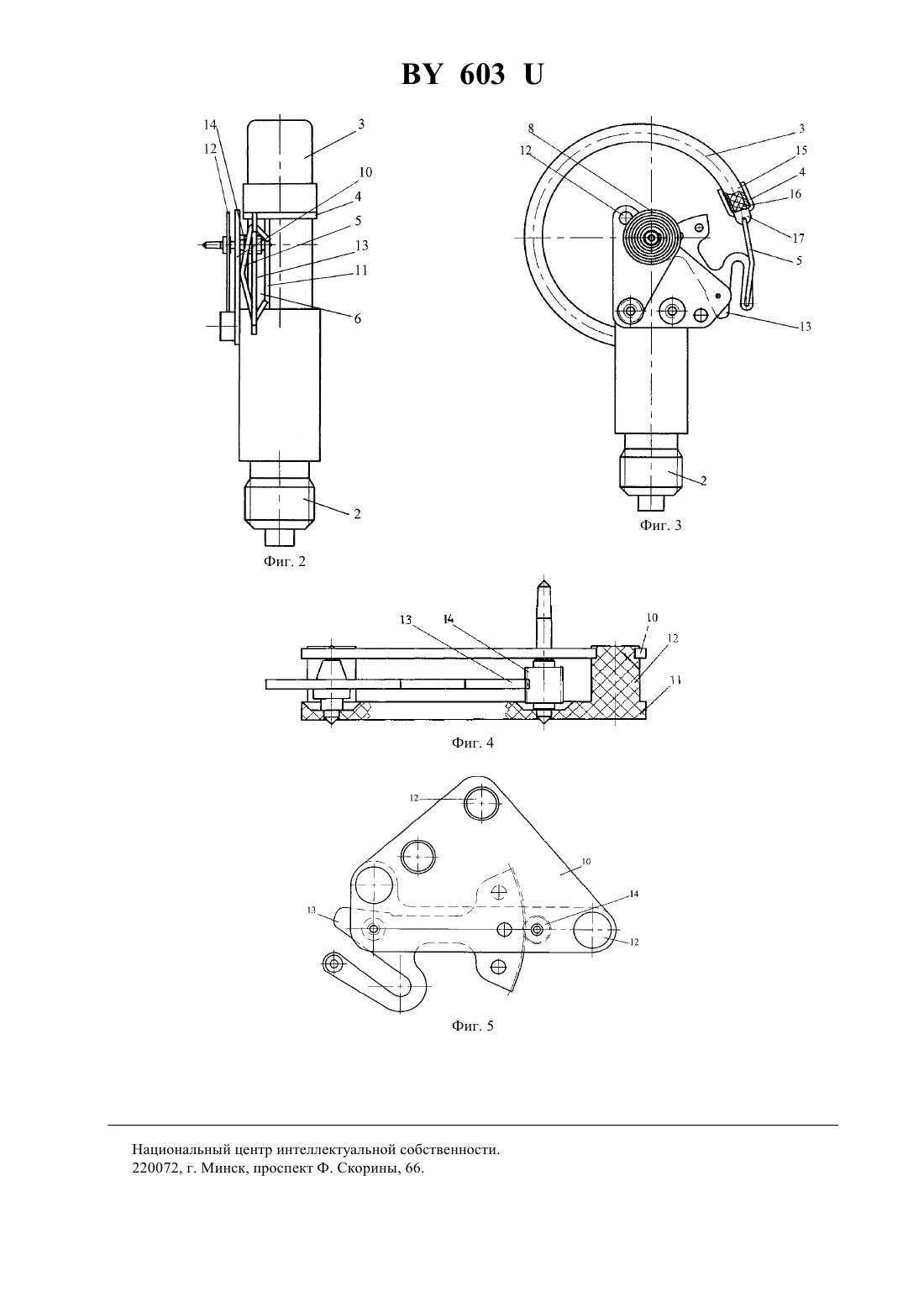

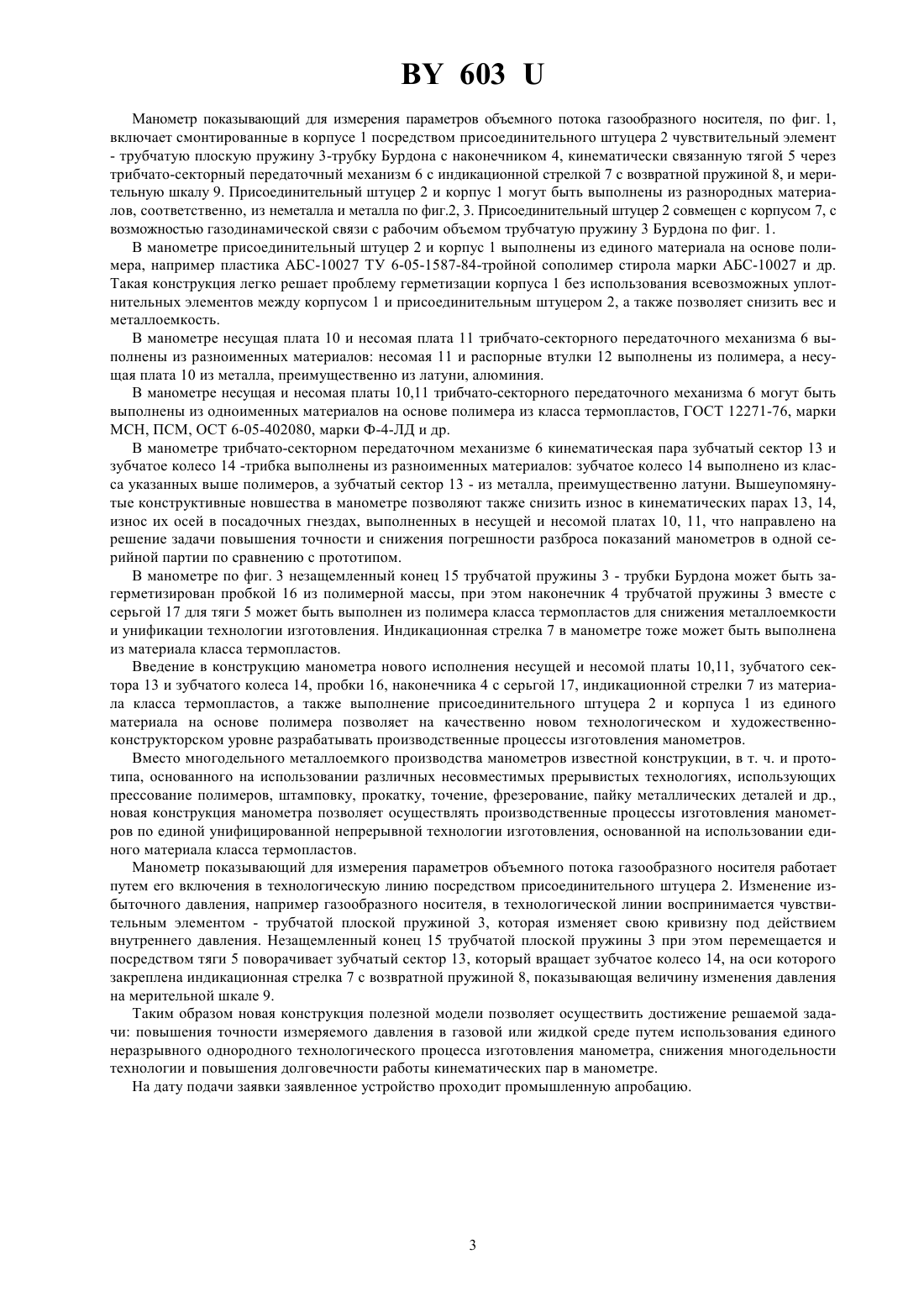

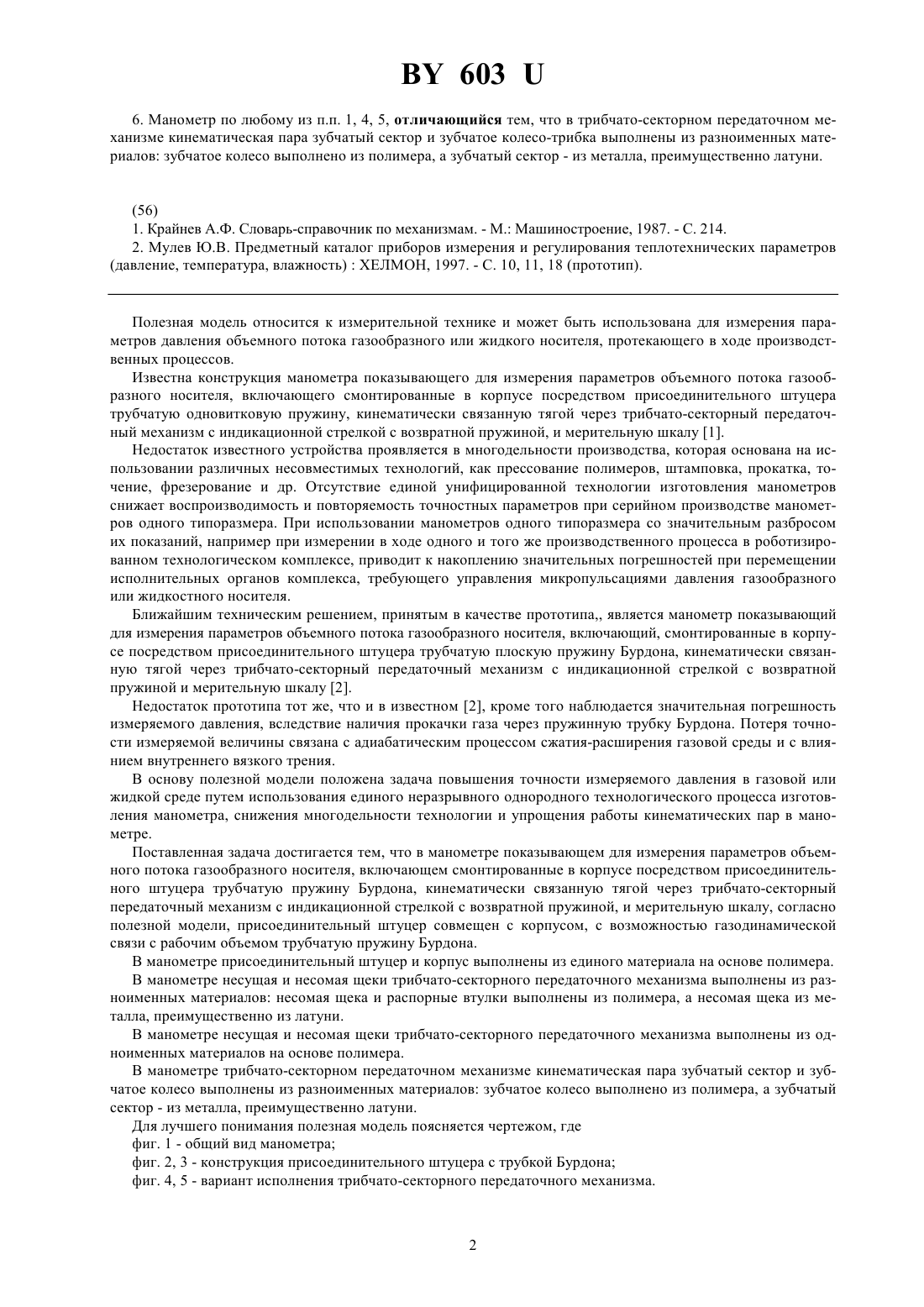

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусско-американское совместное предприятие Завод теплотехнических приборов ООО(73) Патентообладатель Белорусско-американское совместное предприятие Завод теплотехнических приборов ООО(57) 1. Манометр показывающий для измерения параметров объемного потока газообразного носителя, включающий смонтированные в корпусе посредством присоединительного штуцера трубчатую пружину Бурдона,кинематически связанную тягой через содержащий несущую и несомую платы, трибчато-секторный передаточный механизм с индикационной стрелкой с возвратной пружиной, и мерительную шкалу, отличающийся тем, что присоединительный штуцер и корпус выполнены из разнородных материалов, соответственно из неметалла и металла. 2. Манометр по п. 1, отличающийся тем, что присоединительный штуцер совмещен с корпусом посредством неразъемного соединения, с возможностью газодинамической связи штуцера с рабочим объемом трубчатой пружины Бурдона. 3. Манометр по п. 2, отличающийся тем, что присоединительный штуцер и корпус выполнены из единого материала на основе полимера. 4. Манометр по п. 1, отличающийся тем, что несущая и несомая платы трибчато-секторного передаточного механизма выполнены из разноименных материалов несомая плата и распорные втулки выполнены из полимера, а несущая плата - из металла, преимущественно из латуни. Фиг. 1 5. Манометр по п. 1, отличающийся тем, что несущая и несомая платы трибчато-секторного передаточного механизма выполнены из одноименных материалов на основе полимера. 6036. Манометр по любому из п.п. 1, 4, 5, отличающийся тем, что в трибчато-секторном передаточном механизме кинематическая пара зубчатый сектор и зубчатое колесо-трибка выполнены из разноименных материалов зубчатое колесо выполнено из полимера, а зубчатый сектор - из металла, преимущественно латуни.(56) 1. Крайнев А.Ф. Словарь-справочник по механизмам. - М. Машиностроение, 1987. - С. 214. 2. Мулев Ю.В. Предметный каталог приборов измерения и регулирования теплотехнических параметров Полезная модель относится к измерительной технике и может быть использована для измерения параметров давления объемного потока газообразного или жидкого носителя, протекающего в ходе производственных процессов. Известна конструкция манометра показывающего для измерения параметров объемного потока газообразного носителя, включающего смонтированные в корпусе посредством присоединительного штуцера трубчатую одновитковую пружину, кинематически связанную тягой через трибчато-секторный передаточный механизм с индикационной стрелкой с возвратной пружиной, и мерительную шкалу 1. Недостаток известного устройства проявляется в многодельности производства, которая основана на использовании различных несовместимых технологий, как прессование полимеров, штамповка, прокатка, точение, фрезерование и др. Отсутствие единой унифицированной технологии изготовления манометров снижает воспроизводимость и повторяемость точностных параметров при серийном производстве манометров одного типоразмера. При использовании манометров одного типоразмера со значительным разбросом их показаний, например при измерении в ходе одного и того же производственного процесса в роботизированном технологическом комплексе, приводит к накоплению значительных погрешностей при перемещении исполнительных органов комплекса, требующего управления микропульсациями давления газообразного или жидкостного носителя. Ближайшим техническим решением, принятым в качестве прототипа является манометр показывающий для измерения параметров объемного потока газообразного носителя, включающий, смонтированные в корпусе посредством присоединительного штуцера трубчатую плоскую пружину Бурдона, кинематически связанную тягой через трибчато-секторный передаточный механизм с индикационной стрелкой с возвратной пружиной и мерительную шкалу 2. Недостаток прототипа тот же, что и в известном 2, кроме того наблюдается значительная погрешность измеряемого давления, вследствие наличия прокачки газа через пружинную трубку Бурдона. Потеря точности измеряемой величины связана с адиабатическим процессом сжатия-расширения газовой среды и с влиянием внутреннего вязкого трения. В основу полезной модели положена задача повышения точности измеряемого давления в газовой или жидкой среде путем использования единого неразрывного однородного технологического процесса изготовления манометра, снижения многодельности технологии и упрощения работы кинематических пар в манометре. Поставленная задача достигается тем, что в манометре показывающем для измерения параметров объемного потока газообразного носителя, включающем смонтированные в корпусе посредством присоединительного штуцера трубчатую пружину Бурдона, кинематически связанную тягой через трибчато-секторный передаточный механизм с индикационной стрелкой с возвратной пружиной, и мерительную шкалу, согласно полезной модели, присоединительный штуцер совмещен с корпусом, с возможностью газодинамической связи с рабочим объемом трубчатую пружину Бурдона. В манометре присоединительный штуцер и корпус выполнены из единого материала на основе полимера. В манометре несущая и несомая щеки трибчато-секторного передаточного механизма выполнены из разноименных материалов несомая щека и распорные втулки выполнены из полимера, а несомая щека из металла, преимущественно из латуни. В манометре несущая и несомая щеки трибчато-секторного передаточного механизма выполнены из одноименных материалов на основе полимера. В манометре трибчато-секторном передаточном механизме кинематическая пара зубчатый сектор и зубчатое колесо выполнены из разноименных материалов зубчатое колесо выполнено из полимера, а зубчатый сектор - из металла, преимущественно латуни. Для лучшего понимания полезная модель поясняется чертежом, где фиг. 1 - общий вид манометра фиг. 2, 3 - конструкция присоединительного штуцера с трубкой Бурдона фиг. 4, 5 - вариант исполнения трибчато-секторного передаточного механизма. 603 Манометр показывающий для измерения параметров объемного потока газообразного носителя, по фиг. 1,включает смонтированные в корпусе 1 посредством присоединительного штуцера 2 чувствительный элемент- трубчатую плоскую пружину 3-трубку Бурдона с наконечником 4, кинематически связанную тягой 5 через трибчато-секторный передаточный механизм 6 с индикационной стрелкой 7 с возвратной пружиной 8, и мерительную шкалу 9. Присоединительный штуцер 2 и корпус 1 могут быть выполнены из разнородных материалов, соответственно, из неметалла и металла по фиг.2, 3. Присоединительный штуцер 2 совмещен с корпусом 7, с возможностью газодинамической связи с рабочим объемом трубчатую пружину 3 Бурдона по фиг. 1. В манометре присоединительный штуцер 2 и корпус 1 выполнены из единого материала на основе полимера, например пластика АБС-10027 ТУ 6-05-1587-84-тройной сополимер стирола марки АБС-10027 и др. Такая конструкция легко решает проблему герметизации корпуса 1 без использования всевозможных уплотнительных элементов между корпусом 1 и присоединительным штуцером 2, а также позволяет снизить вес и металлоемкость. В манометре несущая плата 10 и несомая плата 11 трибчато-секторного передаточного механизма 6 выполнены из разноименных материалов несомая 11 и распорные втулки 12 выполнены из полимера, а несущая плата 10 из металла, преимущественно из латуни, алюминия. В манометре несущая и несомая платы 10,11 трибчато-секторного передаточного механизма 6 могут быть выполнены из одноименных материалов на основе полимера из класса термопластов, ГОСТ 12271-76, марки МСН, ПСМ, ОСТ 6-05-402080, марки Ф-4-ЛД и др. В манометре трибчато-секторном передаточном механизме 6 кинематическая пара зубчатый сектор 13 и зубчатое колесо 14 -трибка выполнены из разноименных материалов зубчатое колесо 14 выполнено из класса указанных выше полимеров, а зубчатый сектор 13 - из металла, преимущественно латуни. Вышеупомянутые конструктивные новшества в манометре позволяют также снизить износ в кинематических парах 13, 14,износ их осей в посадочных гнездах, выполненных в несущей и несомой платах 10, 11, что направлено на решение задачи повышения точности и снижения погрешности разброса показаний манометров в одной серийной партии по сравнению с прототипом. В манометре по фиг. 3 незащемленный конец 15 трубчатой пружины 3 - трубки Бурдона может быть загерметизирован пробкой 16 из полимерной массы, при этом наконечник 4 трубчатой пружины 3 вместе с серьгой 17 для тяги 5 может быть выполнен из полимера класса термопластов для снижения металлоемкости и унификации технологии изготовления. Индикационная стрелка 7 в манометре тоже может быть выполнена из материала класса термопластов. Введение в конструкцию манометра нового исполнения несущей и несомой платы 10,11, зубчатого сектора 13 и зубчатого колеса 14, пробки 16, наконечника 4 с серьгой 17, индикационной стрелки 7 из материала класса термопластов, а также выполнение присоединительного штуцера 2 и корпуса 1 из единого материала на основе полимера позволяет на качественно новом технологическом и художественноконструкторском уровне разрабатывать производственные процессы изготовления манометров. Вместо многодельного металлоемкого производства манометров известной конструкции, в т. ч. и прототипа, основанного на использовании различных несовместимых прерывистых технологиях, использующих прессование полимеров, штамповку, прокатку, точение, фрезерование, пайку металлических деталей и др.,новая конструкция манометра позволяет осуществлять производственные процессы изготовления манометров по единой унифицированной непрерывной технологии изготовления, основанной на использовании единого материала класса термопластов. Манометр показывающий для измерения параметров объемного потока газообразного носителя работает путем его включения в технологическую линию посредством присоединительного штуцера 2. Изменение избыточного давления, например газообразного носителя, в технологической линии воспринимается чувствительным элементом - трубчатой плоской пружиной 3, которая изменяет свою кривизну под действием внутреннего давления. Незащемленный конец 15 трубчатой плоской пружины 3 при этом перемещается и посредством тяги 5 поворачивает зубчатый сектор 13, который вращает зубчатое колесо 14, на оси которого закреплена индикационная стрелка 7 с возвратной пружиной 8, показывающая величину изменения давления на мерительной шкале 9. Таким образом новая конструкция полезной модели позволяет осуществить достижение решаемой задачи повышения точности измеряемого давления в газовой или жидкой среде путем использования единого неразрывного однородного технологического процесса изготовления манометра, снижения многодельности технологии и повышения долговечности работы кинематических пар в манометре. На дату подачи заявки заявленное устройство проходит промышленную апробацию. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
