Разделитель сильфонный

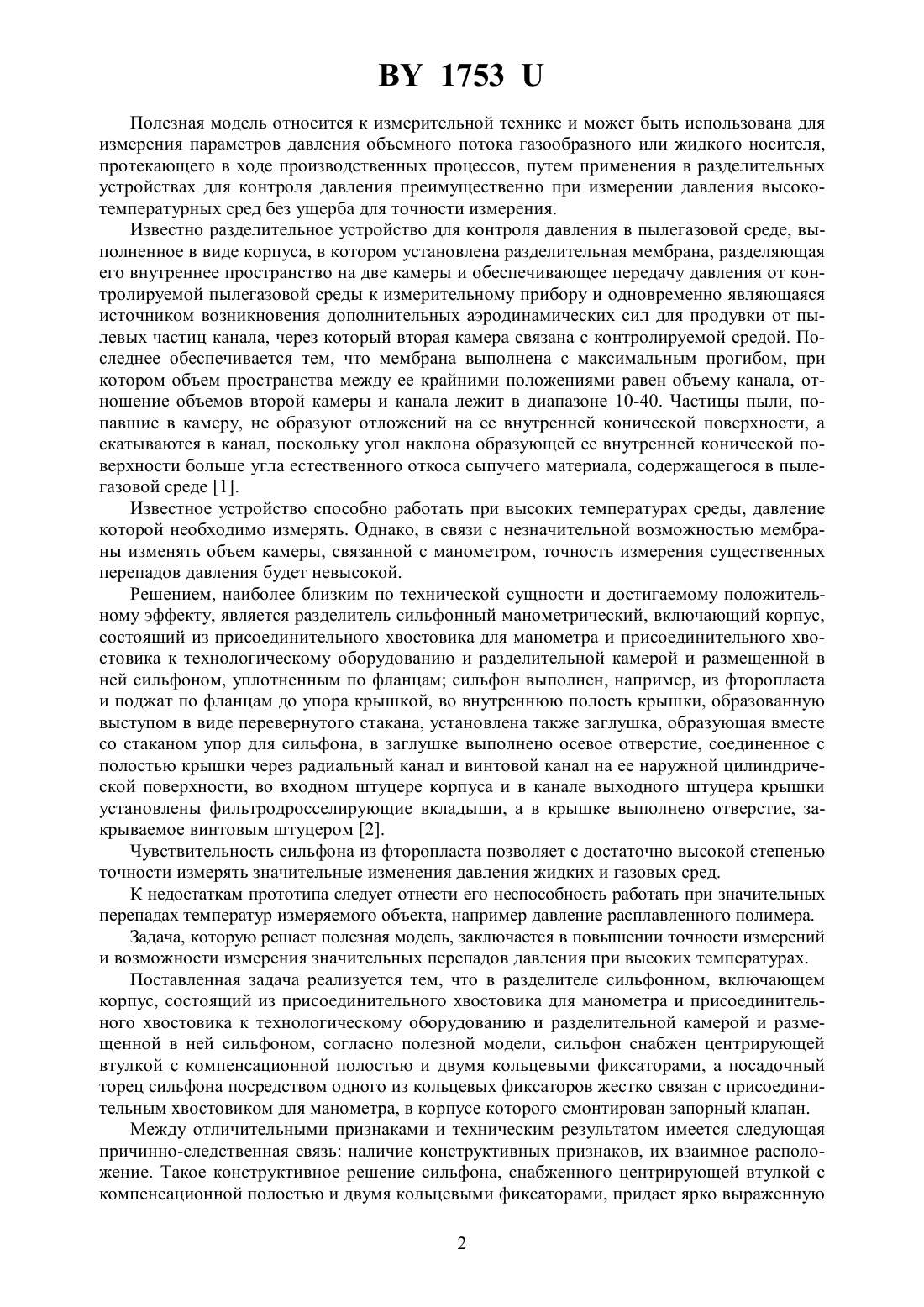

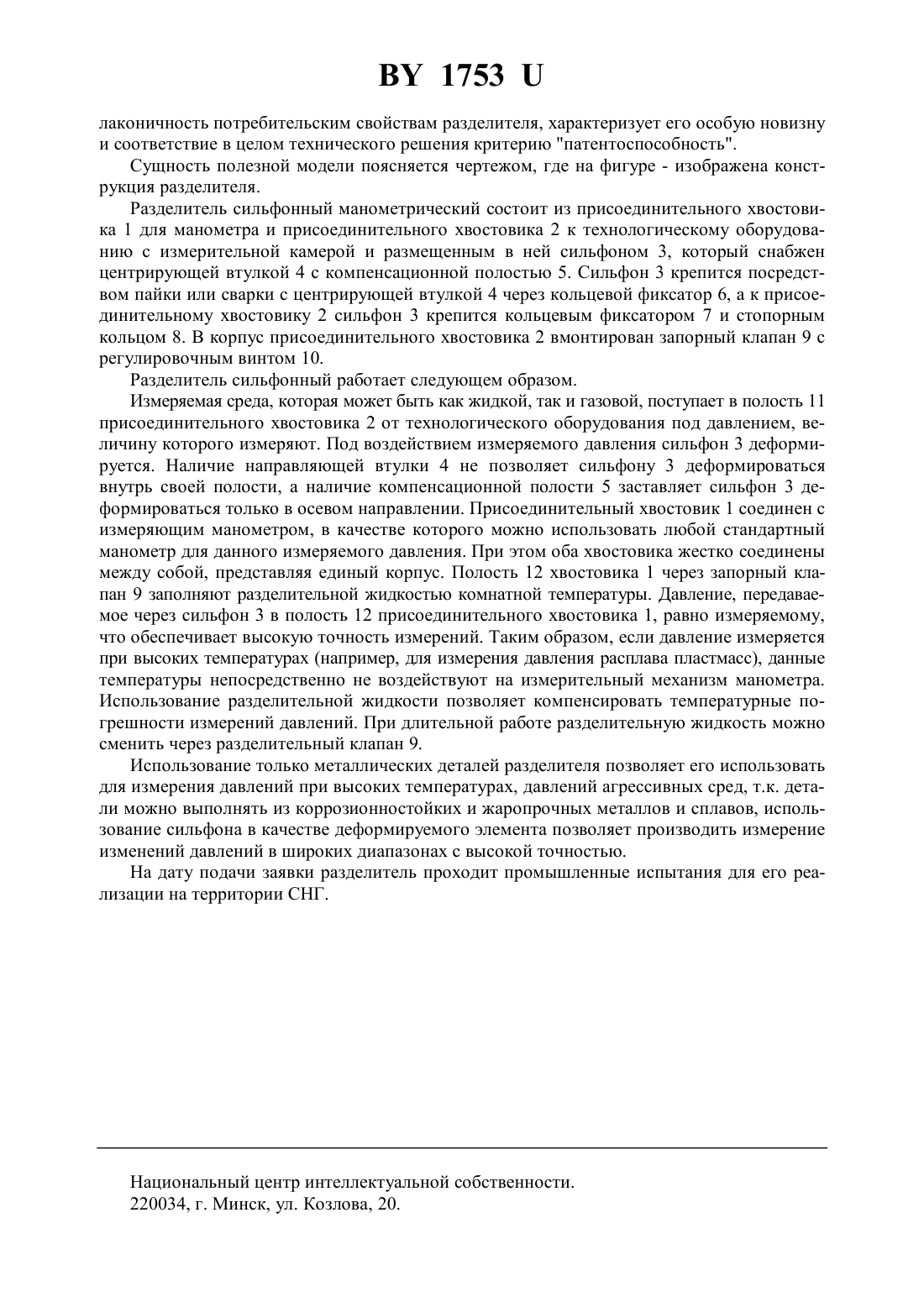

(71) Заявитель Мулев Юрий Владимирович(72) Автор Мулев Юрий Владимирович(73) Патентообладатель Мулев Юрий Владимирович(57) Разделитель сильфонный манометрический, включающий корпус, состоящий из присоединительного хвостовика для манометра и присоединительного хвостовика к технологическому оборудованию, с измерительной камерой и размещенным в ней сильфоном,отличающийся тем, что сильфон снабжен центрирующей втулкой с компенсационной полостью и двумя кольцевыми фиксаторами, при этом посадочный торец сильфона посредством одного из кольцевых фиксаторов жестко связан с присоединительным хвостовиком для манометра, в корпусе которого смонтирован запорный клапан. 1753 Полезная модель относится к измерительной технике и может быть использована для измерения параметров давления объемного потока газообразного или жидкого носителя,протекающего в ходе производственных процессов, путем применения в разделительных устройствах для контроля давления преимущественно при измерении давления высокотемпературных сред без ущерба для точности измерения. Известно разделительное устройство для контроля давления в пылегазовой среде, выполненное в виде корпуса, в котором установлена разделительная мембрана, разделяющая его внутреннее пространство на две камеры и обеспечивающее передачу давления от контролируемой пылегазовой среды к измерительному прибору и одновременно являющаяся источником возникновения дополнительных аэродинамических сил для продувки от пылевых частиц канала, через который вторая камера связана с контролируемой средой. Последнее обеспечивается тем, что мембрана выполнена с максимальным прогибом, при котором объем пространства между ее крайними положениями равен объему канала, отношение объемов второй камеры и канала лежит в диапазоне 10-40. Частицы пыли, попавшие в камеру, не образуют отложений на ее внутренней конической поверхности, а скатываются в канал, поскольку угол наклона образующей ее внутренней конической поверхности больше угла естественного откоса сыпучего материала, содержащегося в пылегазовой среде 1. Известное устройство способно работать при высоких температурах среды, давление которой необходимо измерять. Однако, в связи с незначительной возможностью мембраны изменять объем камеры, связанной с манометром, точность измерения существенных перепадов давления будет невысокой. Решением, наиболее близким по технической сущности и достигаемому положительному эффекту, является разделитель сильфонный манометрический, включающий корпус,состоящий из присоединительного хвостовика для манометра и присоединительного хвостовика к технологическому оборудованию и разделительной камерой и размещенной в ней сильфоном, уплотненным по фланцам сильфон выполнен, например, из фторопласта и поджат по фланцам до упора крышкой, во внутреннюю полость крышки, образованную выступом в виде перевернутого стакана, установлена также заглушка, образующая вместе со стаканом упор для сильфона, в заглушке выполнено осевое отверстие, соединенное с полостью крышки через радиальный канал и винтовой канал на ее наружной цилиндрической поверхности, во входном штуцере корпуса и в канале выходного штуцера крышки установлены фильтродросселирующие вкладыши, а в крышке выполнено отверстие, закрываемое винтовым штуцером 2. Чувствительность сильфона из фторопласта позволяет с достаточно высокой степенью точности измерять значительные изменения давления жидких и газовых сред. К недостаткам прототипа следует отнести его неспособность работать при значительных перепадах температур измеряемого объекта, например давление расплавленного полимера. Задача, которую решает полезная модель, заключается в повышении точности измерений и возможности измерения значительных перепадов давления при высоких температурах. Поставленная задача реализуется тем, что в разделителе сильфонном, включающем корпус, состоящий из присоединительного хвостовика для манометра и присоединительного хвостовика к технологическому оборудованию и разделительной камерой и размещенной в ней сильфоном, согласно полезной модели, сильфон снабжен центрирующей втулкой с компенсационной полостью и двумя кольцевыми фиксаторами, а посадочный торец сильфона посредством одного из кольцевых фиксаторов жестко связан с присоединительным хвостовиком для манометра, в корпусе которого смонтирован запорный клапан. Между отличительными признаками и техническим результатом имеется следующая причинно-следственная связь наличие конструктивных признаков, их взаимное расположение. Такое конструктивное решение сильфона, снабженного центрирующей втулкой с компенсационной полостью и двумя кольцевыми фиксаторами, придает ярко выраженную 2 1753 лаконичность потребительским свойствам разделителя, характеризует его особую новизну и соответствие в целом технического решения критерию патентоспособность. Сущность полезной модели поясняется чертежом, где на фигуре - изображена конструкция разделителя. Разделитель сильфонный манометрический состоит из присоединительного хвостовика 1 для манометра и присоединительного хвостовика 2 к технологическому оборудованию с измерительной камерой и размещенным в ней сильфоном 3, который снабжен центрирующей втулкой 4 с компенсационной полостью 5. Сильфон 3 крепится посредством пайки или сварки с центрирующей втулкой 4 через кольцевой фиксатор 6, а к присоединительному хвостовику 2 сильфон 3 крепится кольцевым фиксатором 7 и стопорным кольцом 8. В корпус присоединительного хвостовика 2 вмонтирован запорный клапан 9 с регулировочным винтом 10. Разделитель сильфонный работает следующем образом. Измеряемая среда, которая может быть как жидкой, так и газовой, поступает в полость 11 присоединительного хвостовика 2 от технологического оборудования под давлением, величину которого измеряют. Под воздействием измеряемого давления сильфон 3 деформируется. Наличие направляющей втулки 4 не позволяет сильфону 3 деформироваться внутрь своей полости, а наличие компенсационной полости 5 заставляет сильфон 3 деформироваться только в осевом направлении. Присоединительный хвостовик 1 соединен с измеряющим манометром, в качестве которого можно использовать любой стандартный манометр для данного измеряемого давления. При этом оба хвостовика жестко соединены между собой, представляя единый корпус. Полость 12 хвостовика 1 через запорный клапан 9 заполняют разделительной жидкостью комнатной температуры. Давление, передаваемое через сильфон 3 в полость 12 присоединительного хвостовика 1, равно измеряемому,что обеспечивает высокую точность измерений. Таким образом, если давление измеряется при высоких температурах (например, для измерения давления расплава пластмасс), данные температуры непосредственно не воздействуют на измерительный механизм манометра. Использование разделительной жидкости позволяет компенсировать температурные погрешности измерений давлений. При длительной работе разделительную жидкость можно сменить через разделительный клапан 9. Использование только металлических деталей разделителя позволяет его использовать для измерения давлений при высоких температурах, давлений агрессивных сред, т.к. детали можно выполнять из коррозионностойких и жаропрочных металлов и сплавов, использование сильфона в качестве деформируемого элемента позволяет производить измерение изменений давлений в широких диапазонах с высокой точностью. На дату подачи заявки разделитель проходит промышленные испытания для его реализации на территории СНГ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
