Электрический соединитель

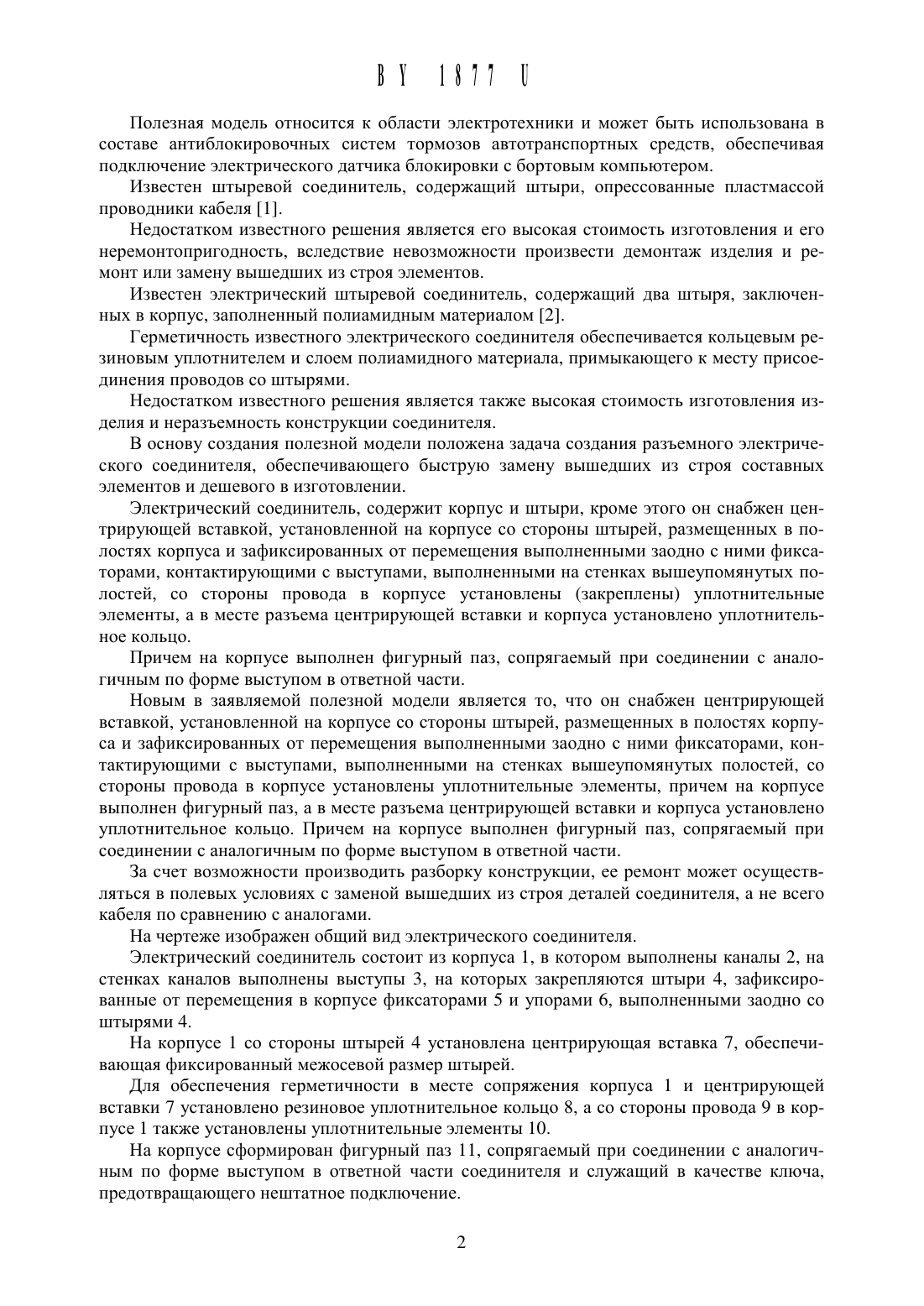

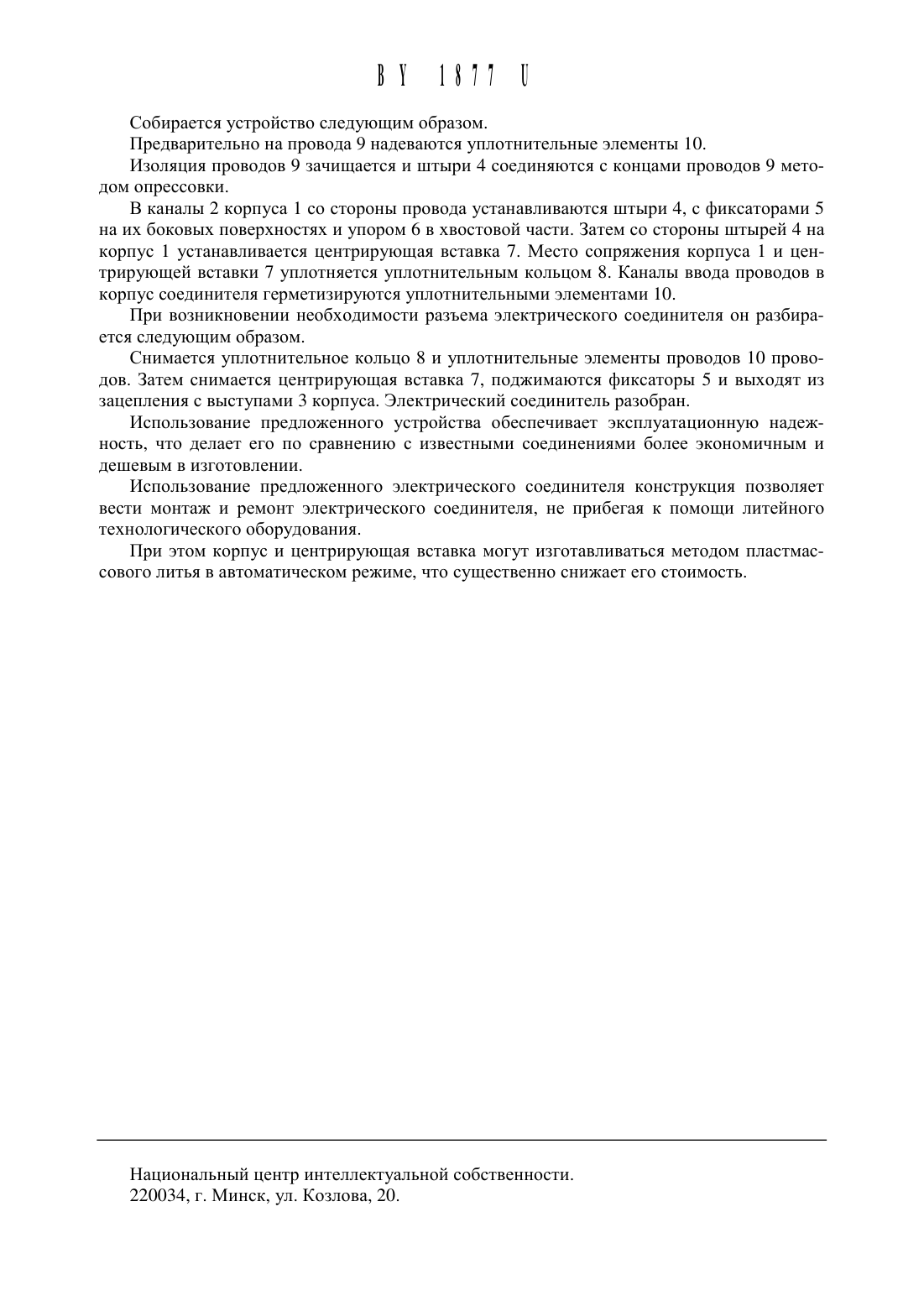

НАЦИОНАЛЬНЫИ ЦЕЬГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Коленников Иван Павло(72) Авторы Коленников Иван Павлович Коленников Павел Иванович Хох Александр Геннадьевич Ельев Станислав Витальевич Акулеев Андрей(73) Патентообладатель Коленников Иван Павлович (ВУ)1. Электрический соединитель, содержащий корпус и штыри, отличающийся тем, что он снабжен центрирующей вставкой, установленной на корпусе со стороны щтырей, размещенных в полостях корпуса и зафиксированных от перемещения выполненными заодно с ними фиксаторами, контактирующими с выступами, выполненными на стенках вь 1 щеупомянутых полостей, со стороны провода в корпусе установлены уплотнительные элементы, причем на корпусе выполнен фигурный паз, а в месте разъема центрирующей вставки и корпуса установлено уплотнительное кольцо.2. Электрический соединитель по п. 1, отличающийся тем, что на корпусе выполнен фигурный паз, сопрягаемый при соединении с аналогичным по форме выступом в ответной части.1. Проспект ПО Экран. Электрический соединитель АДЮИ 453765.001.-019. - Борисов, 1996.2. Проспект фирмы ЬАРР КАВЕЬ ОЬРЬЕХ-ТКПСК. АВ 5 5 еп 5 ог ехгепзйоп саЫе Мапейс згеегйп уа 1 уе саЫе. 2000/2001.Полезная Модель относится К области электротехники И может быть использована в составе антиблокировочнь 1 х систем тормозов автотранспортных средств, обеспечивая подключение электрического датчика блокировки с бортовым компьютером.Известен Штыревой соединитель, содержащий штыри, опрессованные пластмассой проводники кабеля 1.Недостатком известного решения является его высокая стоимость изготовления и его неремонтопригодность, вследствие невозможности произвести демонтаж изделия и ремонт или замену вышедших из строя элементов.Известен электрический штыревой соединитель, содержащий два штыря, заключенных в корпус, заполненный полиамидным материалом 2.Герметичность известного электрического соединителя обеспечивается кольцевым резиновым уплотнителем и слоем полиамидного материала, примыкающего к месту присоединения проводов со штырями.Недостатком известного решения является также высокая стоимость изготовления изделия и неразъемность конструкции соединителя.В основу создания полезной модели положена задача создания разъемного электрического соединителя, обеспечивающего быструю замену вышедших из строя составных элементов и дешевого в изготовлении.Электрический соединитель, содержит корпус и штыри, кроме этого он снабжен центрирующей вставкой, установленной на корпусе со стороны штырей, размещенных в полостях корпуса и зафиксированных от перемещения выполненными заодно с ними фиксаторами, контактирующими с выступами, выполненными на стенках вышеупомянутых полостей, со стороны провода в корпусе установлены (закреплены) уплотнительные элементы, а в месте разъема центрирующей вставки и корпуса установлено уплотнительное кольцо.Причем на корпусе выполнен фигурный паз, сопрягаемый при соединении с аналогичным по форме выступом в ответной части.Новым в заявляемой полезной модели является то, что он снабжен центрирующей вставкой, установленной на корпусе со стороны штырей, размещенных в полостях корпуса и зафиксированных от перемещения выполненными заодно с ними фиксаторами, контактирующими с выступами, выполненными на стенках вышеупомянутых полостей, со стороны провода в корпусе установлены уплотнительные элементы, причем на корпусе выполнен фигурный паз, а в месте разъема центрирующей вставки и корпуса установлено уплотнительное кольцо. Причем на корпусе выполнен фигурный паз, сопрягаемый при соединении с аналогичным по форме выступом в ответной части.За счет возможности производить разборку конструкции, ее ремонт может осуществляться в полевых условиях с заменой вышедших из строя деталей соединителя, а не всего кабеля по сравнению с аналогами.На чертеже изображен общий вид электрического соединителя.Электрический соединитель состоит из корпуса 1, в котором выполнены каналы 2, на стенках каналов выполнены выступы 3, на которых закрепляются штыри 4, зафиксированные от перемещения в корпусе фиксаторами 5 и упорами 6, выполненными заодно со штырями 4.На корпусе 1 со стороны штырей 4 установлена центрирующая вставка 7, обеспечивающая фиксированный межосевой размер штырей.Для обеспечения герметичности в месте сопряжения корпуса 1 и центрирующей вставки 7 установлено резиновое уплотнительное кольцо 8, а со стороны провода 9 в корпусе 1 также установлены уплотнительные элементы 10.На корпусе сформирован фигурный паз 11, сопрягаемый при соединении с аналогичным по форме выступом в ответной части соединителя и служащий в качестве ключа,предотвращающего нештатное подключение.Собирается устройство следующим образом.Предварительно на провода 9 надеваются уплотнительные элементы 10.В каналы 2 корпуса 1 со стороны провода устанавливаются штыри 4, с фиксаторами 5 на их боковых поверхностях и упором 6 в хвостовой части. Затем со стороны штырей 4 на корпус 1 устанавливается центрирующая вставка 7. Место сопряжения корпуса 1 и центрирующей вставки 7 уплотняется уплотнительным кольцом 8. Каналы ввода проводов в корпус соединителя герметизируются уплотнительными элементами 10.При возникновении необходимости разъема электрического соединителя он разбирается следующим образом.Снимается уплотнительное кольцо 8 и уплотнительные элементы проводов 10 проводов. Затем снимается центрирующая вставка 7, поджимаются фиксаторы 5 и выходят из зацепления с выступами 3 корпуса. Электрический соединитель разобран.Использование предложенного устройства обеспечивает эксплуатационную надежность, что делает его по сравнению с известными соединениями более экономичным и дешевым в изготовлении.Использование предложенного электрического соединителя конструкция позволяет вести монтаж и ремонт электрического соединителя, не прибегая к помощи литейного технологического оборудования.При этом корпус и центрирующая вставка могут изготавливаться методом пластмассового литья в автоматическом режиме, что существенно снижает его стоимость.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
