Электрический радиатор

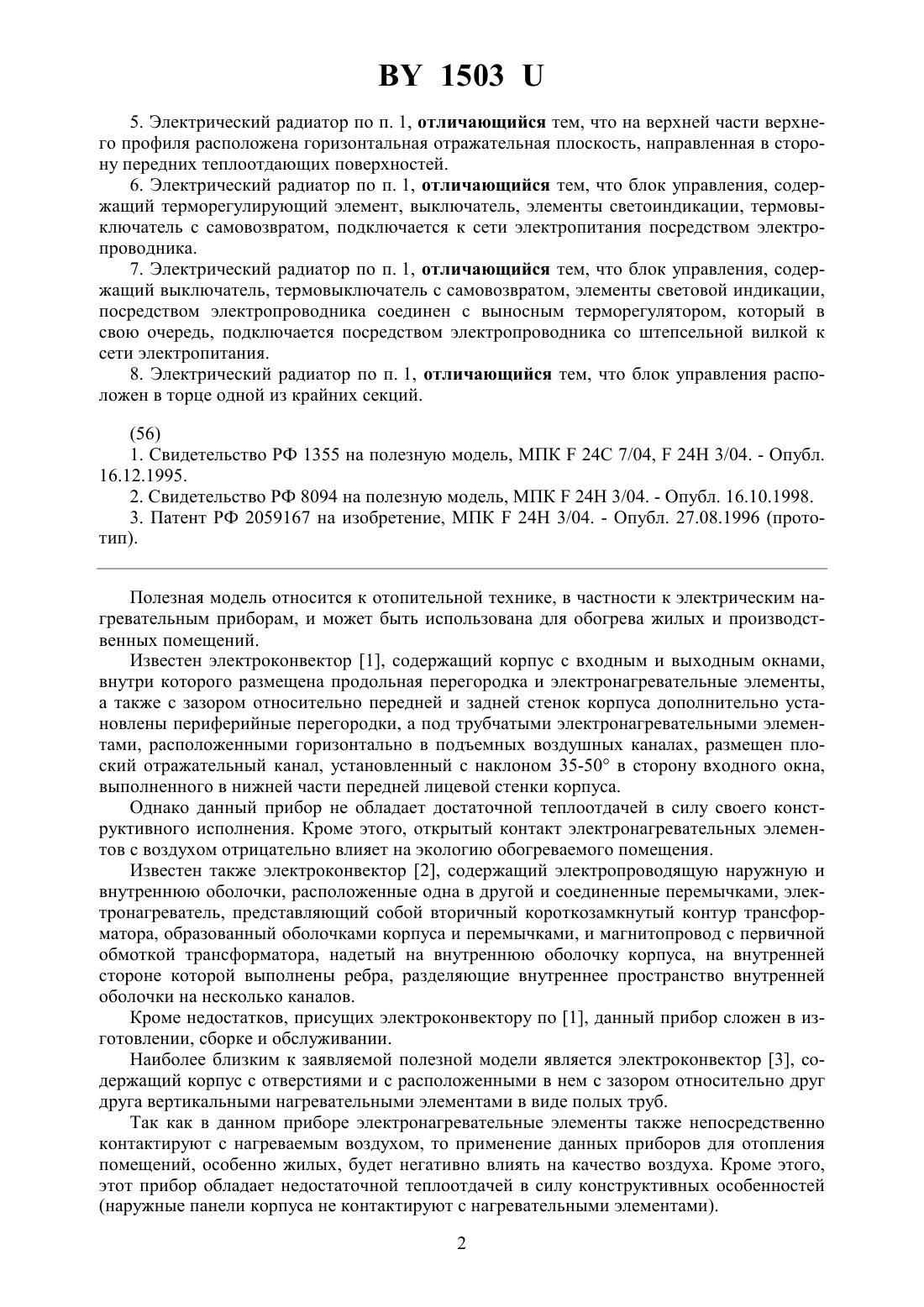

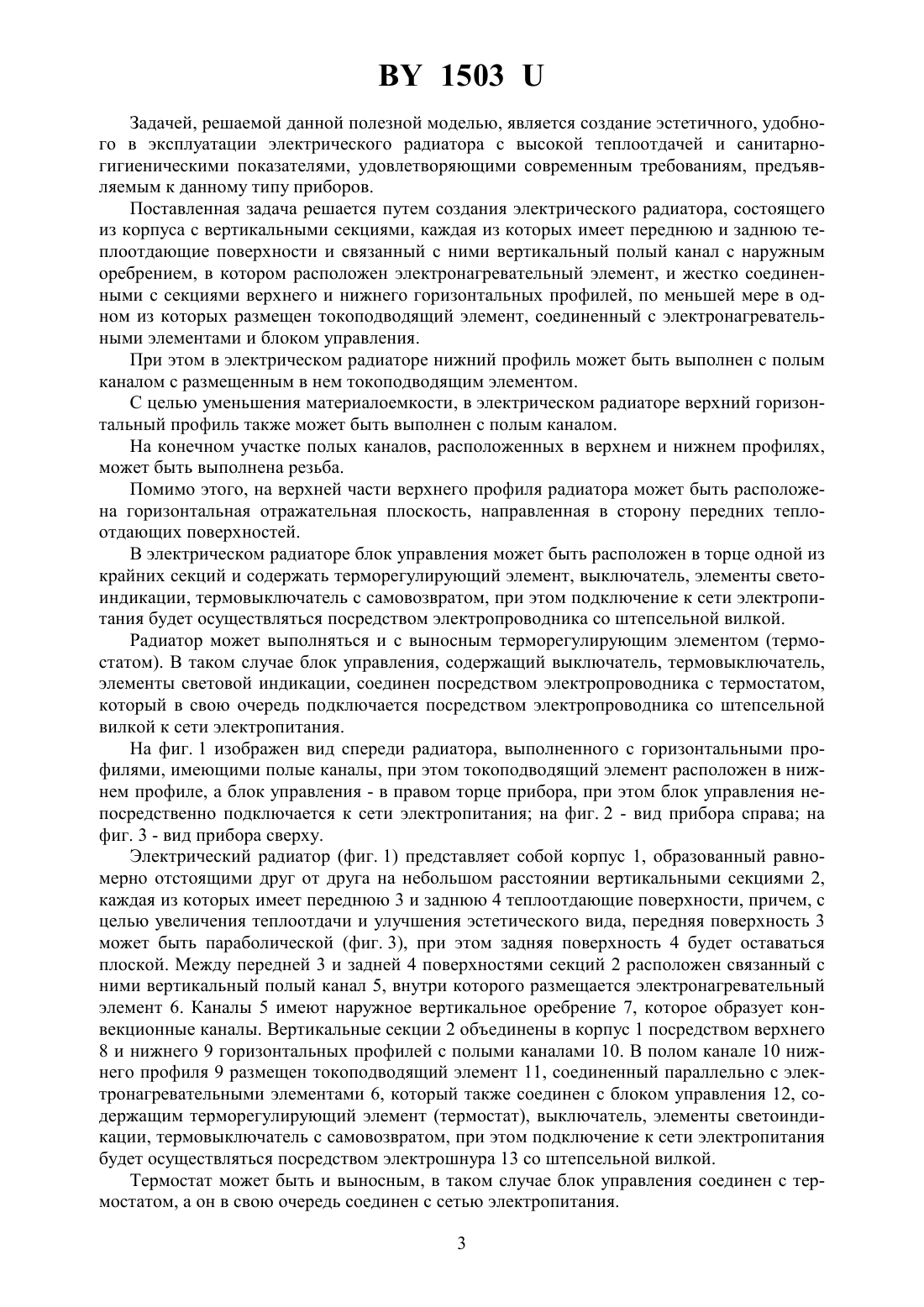

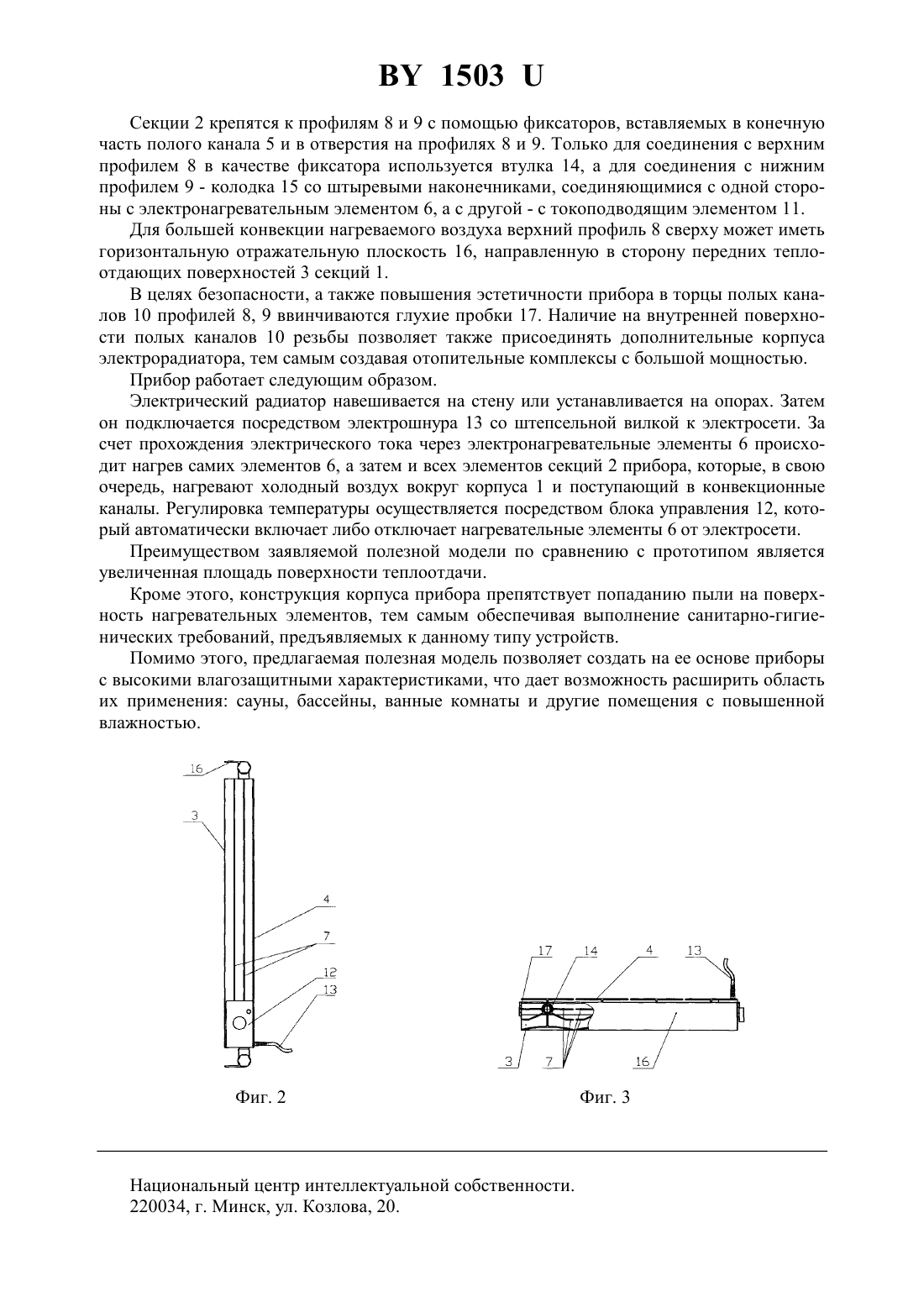

(71) Заявитель Саливончик Анна Николаевна(72) Автор Саливончик Анна Николаевна(73) Патентообладатель Саливончик Анна Николаевна(57) 1. Электрический радиатор, состоящий из корпуса с расположенными в нем вертикальными электронагревательными элементами, отличающийся тем, что корпус образован вертикальными секциями, каждая из которых имеет переднюю и заднюю теплоотдающие поверхности и связанный с ними вертикальный полый канал с наружным оребрением, в котором расположен электронагревательный элемент, и жестко соединенными с секциями верхним и нижним горизонтальными профилями, по меньшей мере в одном из которых размещен токоподводящий элемент, соединенный с электронагревательными элементами и блоком управления, расположенным в корпусе. 2. Электрический радиатор по п. 1, отличающийся тем, что нижний профиль имеет полый канал с размещенным в нем токоподводящим элементом. 3. Электрический радиатор по п. 1, отличающийся тем, что верхний и нижний горизонтальные профили выполнены с полыми каналами. 4. Электрический радиатор по п. 3, отличающийся тем, что полые каналы на конечных участках имеют резьбу. 15035. Электрический радиатор по п. 1, отличающийся тем, что на верхней части верхнего профиля расположена горизонтальная отражательная плоскость, направленная в сторону передних теплоотдающих поверхностей. 6. Электрический радиатор по п. 1, отличающийся тем, что блок управления, содержащий терморегулирующий элемент, выключатель, элементы светоиндикации, термовыключатель с самовозвратом, подключается к сети электропитания посредством электропроводника. 7. Электрический радиатор по п. 1, отличающийся тем, что блок управления, содержащий выключатель, термовыключатель с самовозвратом, элементы световой индикации,посредством электропроводника соединен с выносным терморегулятором, который в свою очередь, подключается посредством электропроводника со штепсельной вилкой к сети электропитания. 8. Электрический радиатор по п. 1, отличающийся тем, что блок управления расположен в торце одной из крайних секций.(56) 1. Свидетельство РФ 1355 на полезную модель, МПК 24 С 7/04,24 Н 3/04. - Опубл. 16.12.1995. 2. Свидетельство РФ 8094 на полезную модель, МПК 24 Н 3/04. - Опубл. 16.10.1998. 3. Патент РФ 2059167 на изобретение, МПК 24 Н 3/04. - Опубл. 27.08.1996 (прототип). Полезная модель относится к отопительной технике, в частности к электрическим нагревательным приборам, и может быть использована для обогрева жилых и производственных помещений. Известен электроконвектор 1, содержащий корпус с входным и выходным окнами,внутри которого размещена продольная перегородка и электронагревательные элементы,а также с зазором относительно передней и задней стенок корпуса дополнительно установлены периферийные перегородки, а под трубчатыми электронагревательными элементами, расположенными горизонтально в подъемных воздушных каналах, размещен плоский отражательный канал, установленный с наклоном 35-50 в сторону входного окна,выполненного в нижней части передней лицевой стенки корпуса. Однако данный прибор не обладает достаточной теплоотдачей в силу своего конструктивного исполнения. Кроме этого, открытый контакт электронагревательных элементов с воздухом отрицательно влияет на экологию обогреваемого помещения. Известен также электроконвектор 2, содержащий электропроводящую наружную и внутреннюю оболочки, расположенные одна в другой и соединенные перемычками, электронагреватель, представляющий собой вторичный короткозамкнутый контур трансформатора, образованный оболочками корпуса и перемычками, и магнитопровод с первичной обмоткой трансформатора, надетый на внутреннюю оболочку корпуса, на внутренней стороне которой выполнены ребра, разделяющие внутреннее пространство внутренней оболочки на несколько каналов. Кроме недостатков, присущих электроконвектору по 1, данный прибор сложен в изготовлении, сборке и обслуживании. Наиболее близким к заявляемой полезной модели является электроконвектор 3, содержащий корпус с отверстиями и с расположенными в нем с зазором относительно друг друга вертикальными нагревательными элементами в виде полых труб. Так как в данном приборе электронагревательные элементы также непосредственно контактируют с нагреваемым воздухом, то применение данных приборов для отопления помещений, особенно жилых, будет негативно влиять на качество воздуха. Кроме этого,этот прибор обладает недостаточной теплоотдачей в силу конструктивных особенностей(наружные панели корпуса не контактируют с нагревательными элементами). 2 1503 Задачей, решаемой данной полезной моделью, является создание эстетичного, удобного в эксплуатации электрического радиатора с высокой теплоотдачей и санитарногигиеническими показателями, удовлетворяющими современным требованиям, предъявляемым к данному типу приборов. Поставленная задача решается путем создания электрического радиатора, состоящего из корпуса с вертикальными секциями, каждая из которых имеет переднюю и заднюю теплоотдающие поверхности и связанный с ними вертикальный полый канал с наружным оребрением, в котором расположен электронагревательный элемент, и жестко соединенными с секциями верхнего и нижнего горизонтальных профилей, по меньшей мере в одном из которых размещен токоподводящий элемент, соединенный с электронагревательными элементами и блоком управления. При этом в электрическом радиаторе нижний профиль может быть выполнен с полым каналом с размещенным в нем токоподводящим элементом. С целью уменьшения материалоемкости, в электрическом радиаторе верхний горизонтальный профиль также может быть выполнен с полым каналом. На конечном участке полых каналов, расположенных в верхнем и нижнем профилях,может быть выполнена резьба. Помимо этого, на верхней части верхнего профиля радиатора может быть расположена горизонтальная отражательная плоскость, направленная в сторону передних теплоотдающих поверхностей. В электрическом радиаторе блок управления может быть расположен в торце одной из крайних секций и содержать терморегулирующий элемент, выключатель, элементы светоиндикации, термовыключатель с самовозвратом, при этом подключение к сети электропитания будет осуществляться посредством электропроводника со штепсельной вилкой. Радиатор может выполняться и с выносным терморегулирующим элементом (термостатом). В таком случае блок управления, содержащий выключатель, термовыключатель,элементы световой индикации, соединен посредством электропроводника с термостатом,который в свою очередь подключается посредством электропроводника со штепсельной вилкой к сети электропитания. На фиг. 1 изображен вид спереди радиатора, выполненного с горизонтальными профилями, имеющими полые каналы, при этом токоподводящий элемент расположен в нижнем профиле, а блок управления - в правом торце прибора, при этом блок управления непосредственно подключается к сети электропитания на фиг. 2 - вид прибора справа на фиг. 3 - вид прибора сверху. Электрический радиатор (фиг. 1) представляет собой корпус 1, образованный равномерно отстоящими друг от друга на небольшом расстоянии вертикальными секциями 2,каждая из которых имеет переднюю 3 и заднюю 4 теплоотдающие поверхности, причем, с целью увеличения теплоотдачи и улучшения эстетического вида, передняя поверхность 3 может быть параболической (фиг. 3), при этом задняя поверхность 4 будет оставаться плоской. Между передней 3 и задней 4 поверхностями секций 2 расположен связанный с ними вертикальный полый канал 5, внутри которого размещается электронагревательный элемент 6. Каналы 5 имеют наружное вертикальное оребрение 7, которое образует конвекционные каналы. Вертикальные секции 2 объединены в корпус 1 посредством верхнего 8 и нижнего 9 горизонтальных профилей с полыми каналами 10. В полом канале 10 нижнего профиля 9 размещен токоподводящий элемент 11, соединенный параллельно с электронагревательными элементами 6, который также соединен с блоком управления 12, содержащим терморегулирующий элемент (термостат), выключатель, элементы светоиндикации, термовыключатель с самовозвратом, при этом подключение к сети электропитания будет осуществляться посредством электрошнура 13 со штепсельной вилкой. Термостат может быть и выносным, в таком случае блок управления соединен с термостатом, а он в свою очередь соединен с сетью электропитания. 3 1503 Секции 2 крепятся к профилям 8 и 9 с помощью фиксаторов, вставляемых в конечную часть полого канала 5 и в отверстия на профилях 8 и 9. Только для соединения с верхним профилем 8 в качестве фиксатора используется втулка 14, а для соединения с нижним профилем 9 - колодка 15 со штыревыми наконечниками, соединяющимися с одной стороны с электронагревательным элементом 6, а с другой - с токоподводящим элементом 11. Для большей конвекции нагреваемого воздуха верхний профиль 8 сверху может иметь горизонтальную отражательную плоскость 16, направленную в сторону передних теплоотдающих поверхностей 3 секций 1. В целях безопасности, а также повышения эстетичности прибора в торцы полых каналов 10 профилей 8, 9 ввинчиваются глухие пробки 17. Наличие на внутренней поверхности полых каналов 10 резьбы позволяет также присоединять дополнительные корпуса электрорадиатора, тем самым создавая отопительные комплексы с большой мощностью. Прибор работает следующим образом. Электрический радиатор навешивается на стену или устанавливается на опорах. Затем он подключается посредством электрошнура 13 со штепсельной вилкой к электросети. За счет прохождения электрического тока через электронагревательные элементы 6 происходит нагрев самих элементов 6, а затем и всех элементов секций 2 прибора, которые, в свою очередь, нагревают холодный воздух вокруг корпуса 1 и поступающий в конвекционные каналы. Регулировка температуры осуществляется посредством блока управления 12, который автоматически включает либо отключает нагревательные элементы 6 от электросети. Преимуществом заявляемой полезной модели по сравнению с прототипом является увеличенная площадь поверхности теплоотдачи. Кроме этого, конструкция корпуса прибора препятствует попаданию пыли на поверхность нагревательных элементов, тем самым обеспечивая выполнение санитарно-гигиенических требований, предъявляемых к данному типу устройств. Помимо этого, предлагаемая полезная модель позволяет создать на ее основе приборы с высокими влагозащитными характеристиками, что дает возможность расширить область их применения сауны, бассейны, ванные комнаты и другие помещения с повышенной влажностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
