Газовая горелка

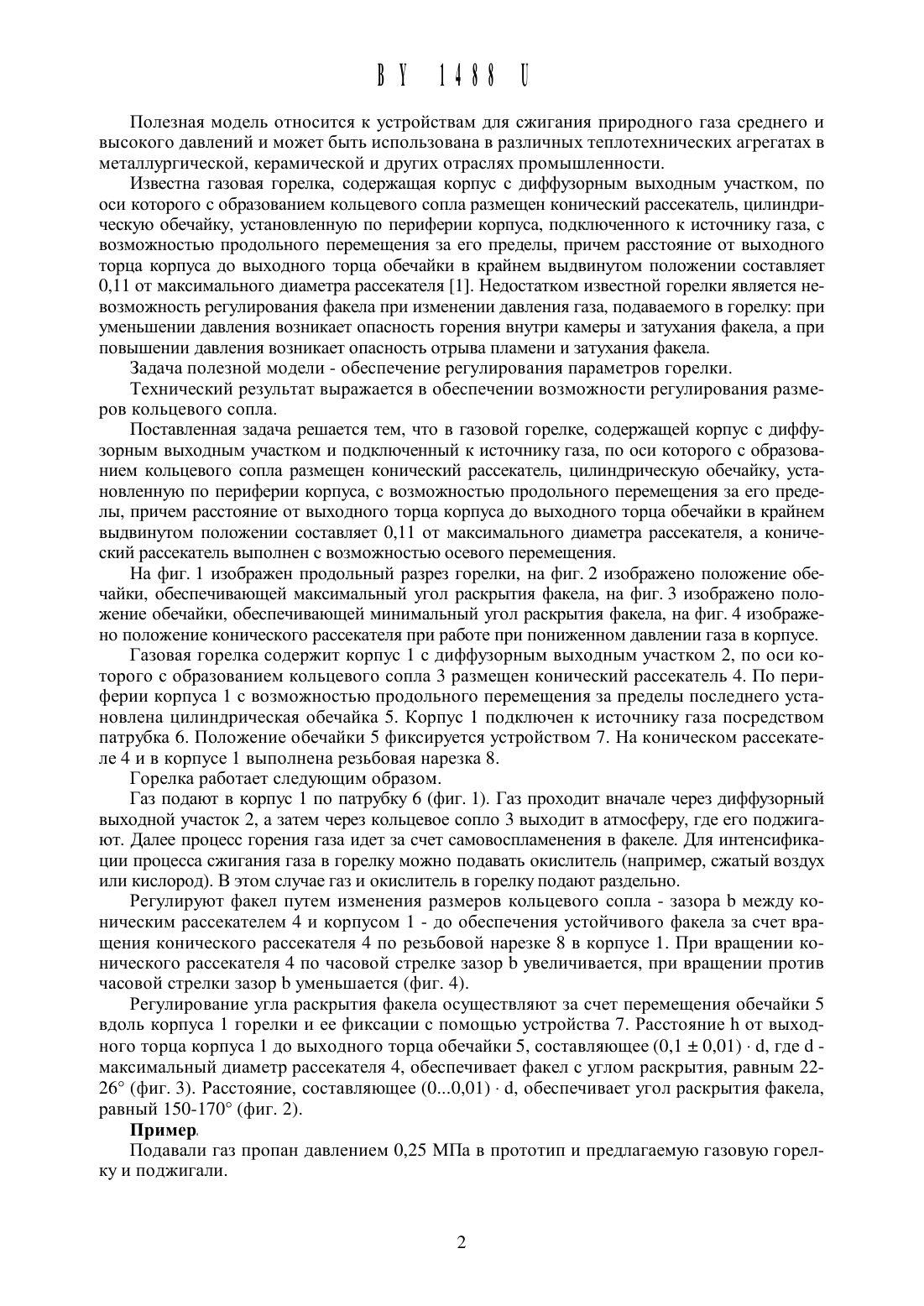

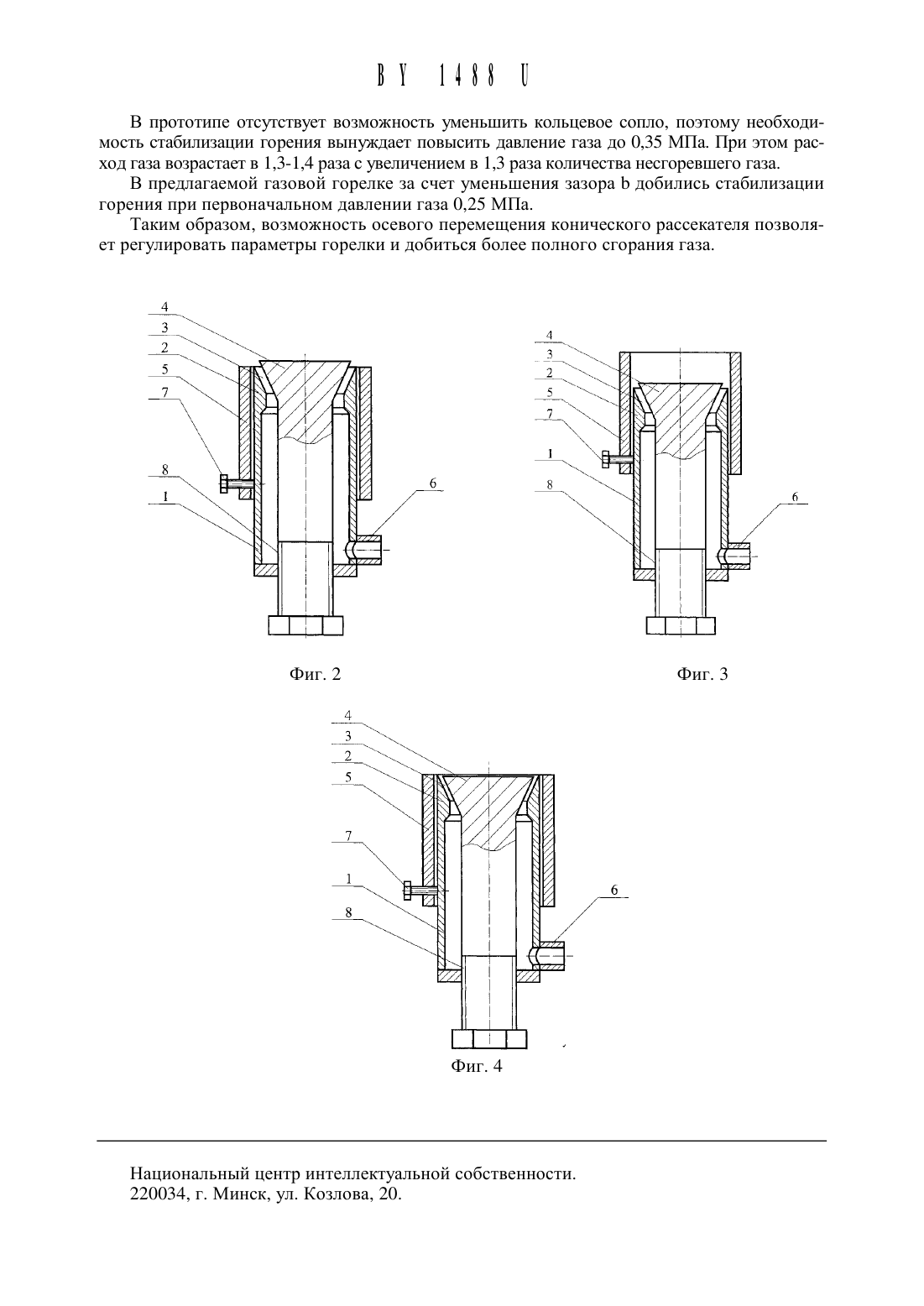

НАЦИОНАЛЬНЫИ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Буйкус Кястас Вито (ВУ)(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университетГазовая горелка, содержащая корпус с диффузорным выходным участком и подключенный К источнику газа, по оси которого с образованием кольцевого сопла размещен конический рассекатель, цилиндрическую обечайку, установленную по периферии корпуса,с возможностью продольного перемещения за его пределы, причем расстояние от выходного торца корпуса до выходного торца обечайки в крайнем выдвинутом положении составляет 0,11 от максимального диаметра рассекателя, отличающаяся тем, что конический рассекатель выполнен с возможностью осевого перемещения.Полезная модель относится К устройствам для сжигания природного газа среднего и высокого давлений и может быть использована в различных теплотехнических агрегатах в металлургической, керамической и других отраслях промыщленности.Известна газовая горелка, содержащая корпус с диффузорным выходным участком, по оси которого с образованием кольцевого сопла размещен конический рассекатель, цилиндрическую обечайку, установленную по периферии корпуса, подключенного к источнику газа, с возможностью продольного перемещения за его пределы, причем расстояние от выходного торца корпуса до выходного торца обечайки в крайнем выдвинутом положении составляет 0,11 от максимального диаметра рассекателя 1. Недостатком известной горелки является невозможность регулирования факела при изменении давления газа, подаваемого в горелку при уменьщении давления возникает опасность горения внутри камеры и затухания факела, а при повыщении давления возникает опасность отрыва пламени и затухания факела.Задача полезной модели - обеспечение регулирования параметров горелки.Технический результат выражается в обеспечении возможности регулирования размеров кольцевого сопла.Поставленная задача рещается тем, что в газовой горелке, содержащей корпус с диффузорнь 1 м выходным участком и подключенный к источнику газа, по оси которого с образованием кольцевого сопла размещен конический рассекатель, цилиндрическую обечайку, установленную по периферии корпуса, с возможностью продольного перемещения за его пределы, причем расстояние от выходного торца корпуса до выходного торца обечайки в крайнем выдвинутом положении составляет 0,11 от максимального диаметра рассекателя, а конический рассекатель выполнен с возможностью осевого перемещения.На фиг. 1 изображен продольный разрез горелки, на фиг. 2 изображено положение обечайки, обеспечивающей максимальный угол раскрытия факела, на фиг. 3 изображено положение обечайки, обеспечивающей минимальный угол раскрытия факела, на фиг. 4 изображено положение конического рассекателя при работе при пониженном давлении газа в корпусе.Газовая горелка содержит корпус 1 с диффузорным выходным участком 2, по оси которого с образованием кольцевого сопла 3 размещен конический рассекатель 4. По периферии корпуса 1 с возможностью продольного перемещения за пределы последнего установлена цилиндрическая обечайка 5. Корпус 1 подключен к источнику газа посредством патрубка 6. Положение обечайки 5 фиксируется устройством 7. На коническом рассекателе 4 и в корпусе 1 выполнена резьбовая нарезка 8.Горелка работает следующим образом.Газ подают в корпус 1 по патрубку 6 (фиг. 1). Газ проходит вначале через диффузорный выходной участок 2, а затем через кольцевое сопло 3 выходит в атмосферу, где его поджигают. Далее процесс горения газа идет за счет самовоспламенения в факеле. Для интенсификации процесса сжигания газа в горелку можно подавать окислитель (например, сжатый воздух или кислород). В этом случае газ и окислитель в горелку подают раздельно.Регулируют факел путем изменения размеров кольцевого сопла - зазора Ь между коническим рассекателем 4 и корпусом 1 - до обеспечения устойчивого факела за счет вращения конического рассекателя 4 по резьбовой нарезке 8 в корпусе 1. При вращении конического рассекателя 4 по часовой стрелке зазор Ь увеличивается, при вращении против часовой стрелки зазор Ь уменьшается (фиг. 4).Регулирование угла раскрытия факела осуществляют за счет перемещения обечайки 5 вдоль корпуса 1 горелки и ее фиксации с помощью устройства 7. Расстояние 11 от вь 1 ходного торца корпуса 1 до выходного торца обечайки 5, составляющее (0,1 1 0,01) - (1, где (1 максимальный диаметр рассекателя 4, обеспечивает факел с углом раскрытия, равным 2226 (фиг. 3). Расстояние, составляющее (00,01) - (1, обеспечивает угол раскрытия факела,равный 150-170 (фиг. 2).Подавали газ пропан давлением 0,25 МПа в прототип и предлагаемую газовую горелку и поджигали.В прототипе отсутствует возможность уменьшить кольцевое сопло, поэтому необходимость стабилизации горения вынуждает повысить давление газа до 0,35 МПа. При этом расход газа возрастает в 1,3-1,4 раза с увеличением в 1,3 раза количества несгоревшего газа.В предлагаемой газовой горелке за счет уменьшения зазора Ь добились стабилизации горения при первоначальном давлении газа 0,25 МПа.Таким образом, возможность осевого перемещения конического рассекателя позволяет регулировать параметры горелки и добиться более полного сгорания газа.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
