Канцелярский штабелируемый лоток

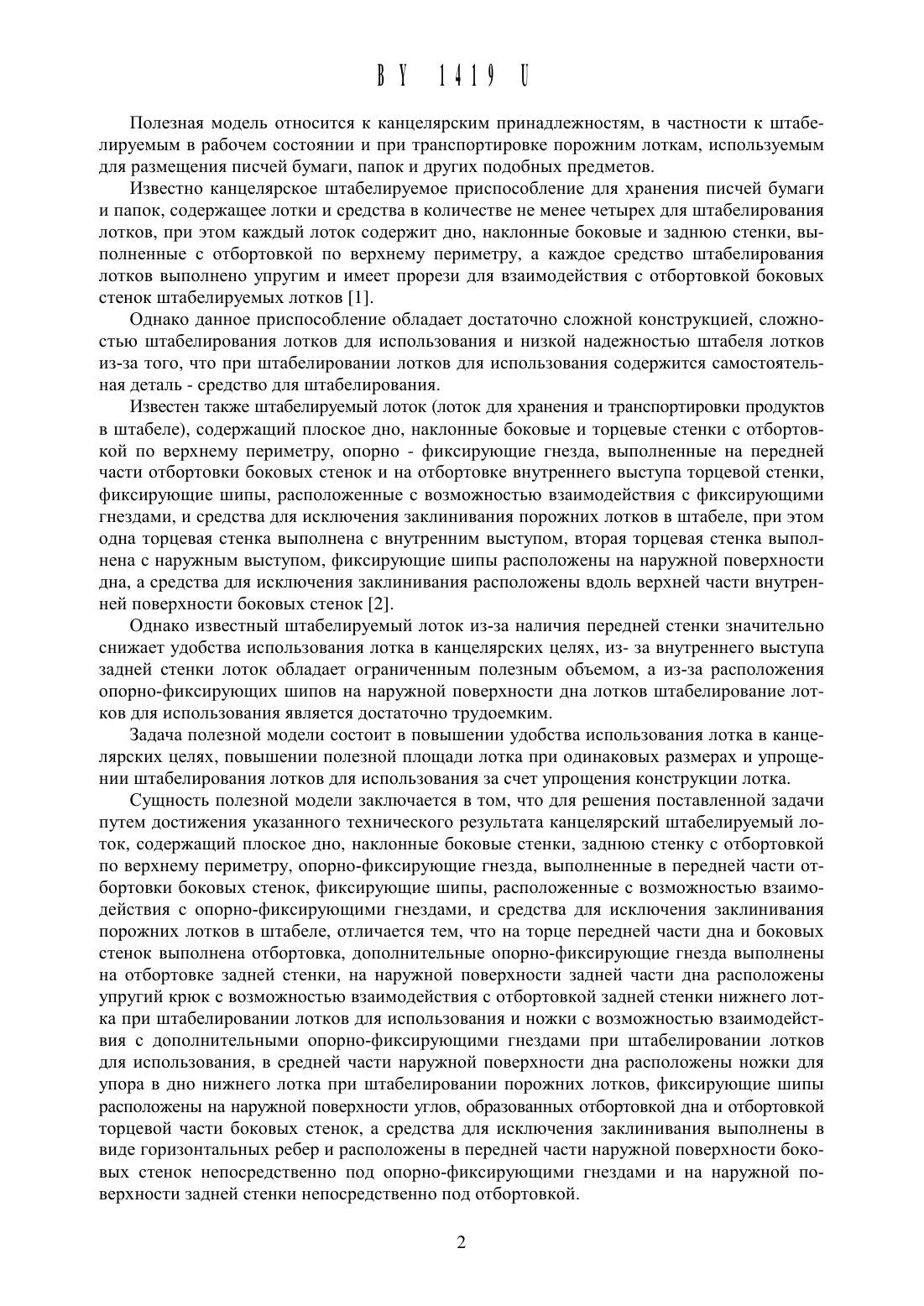

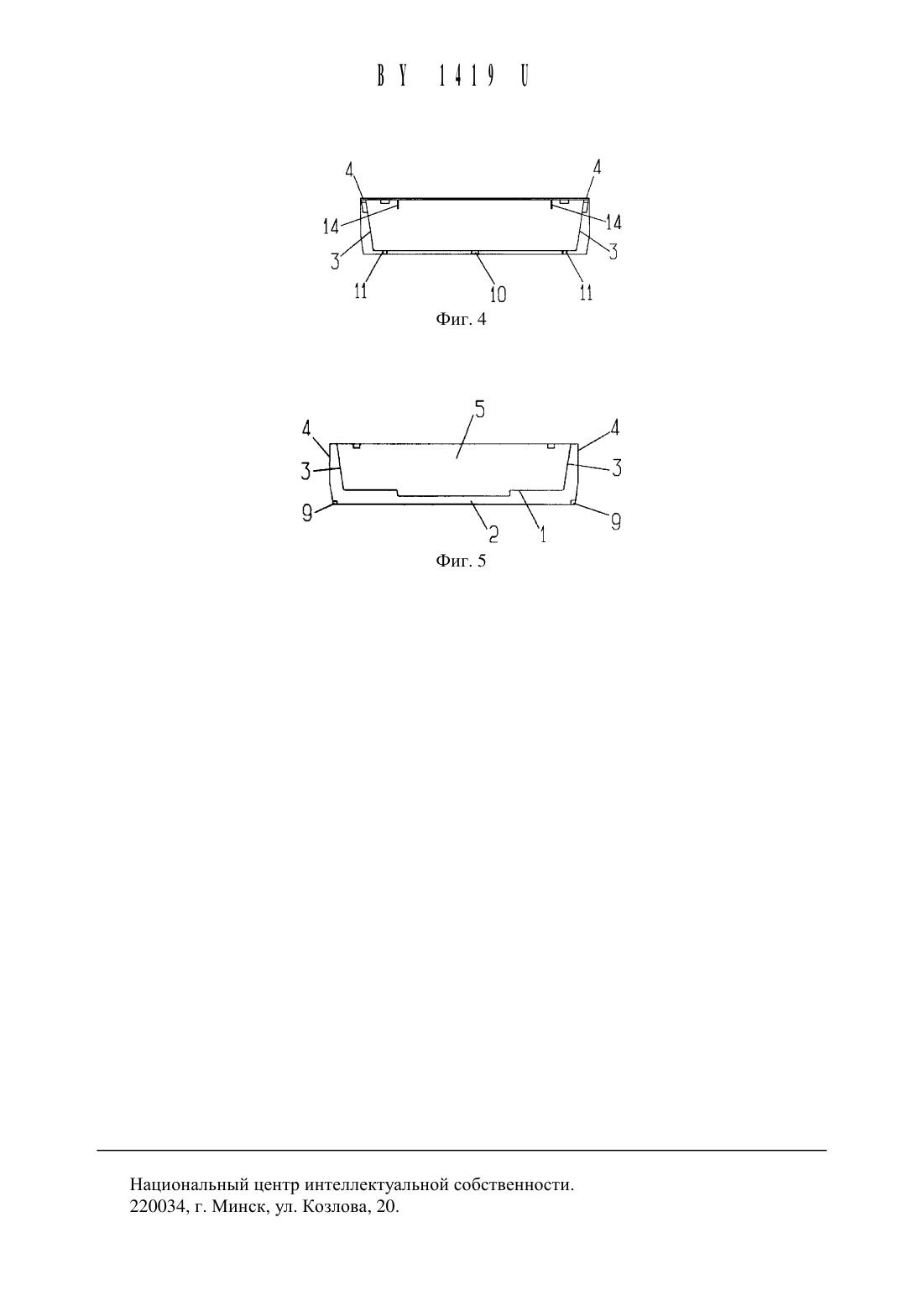

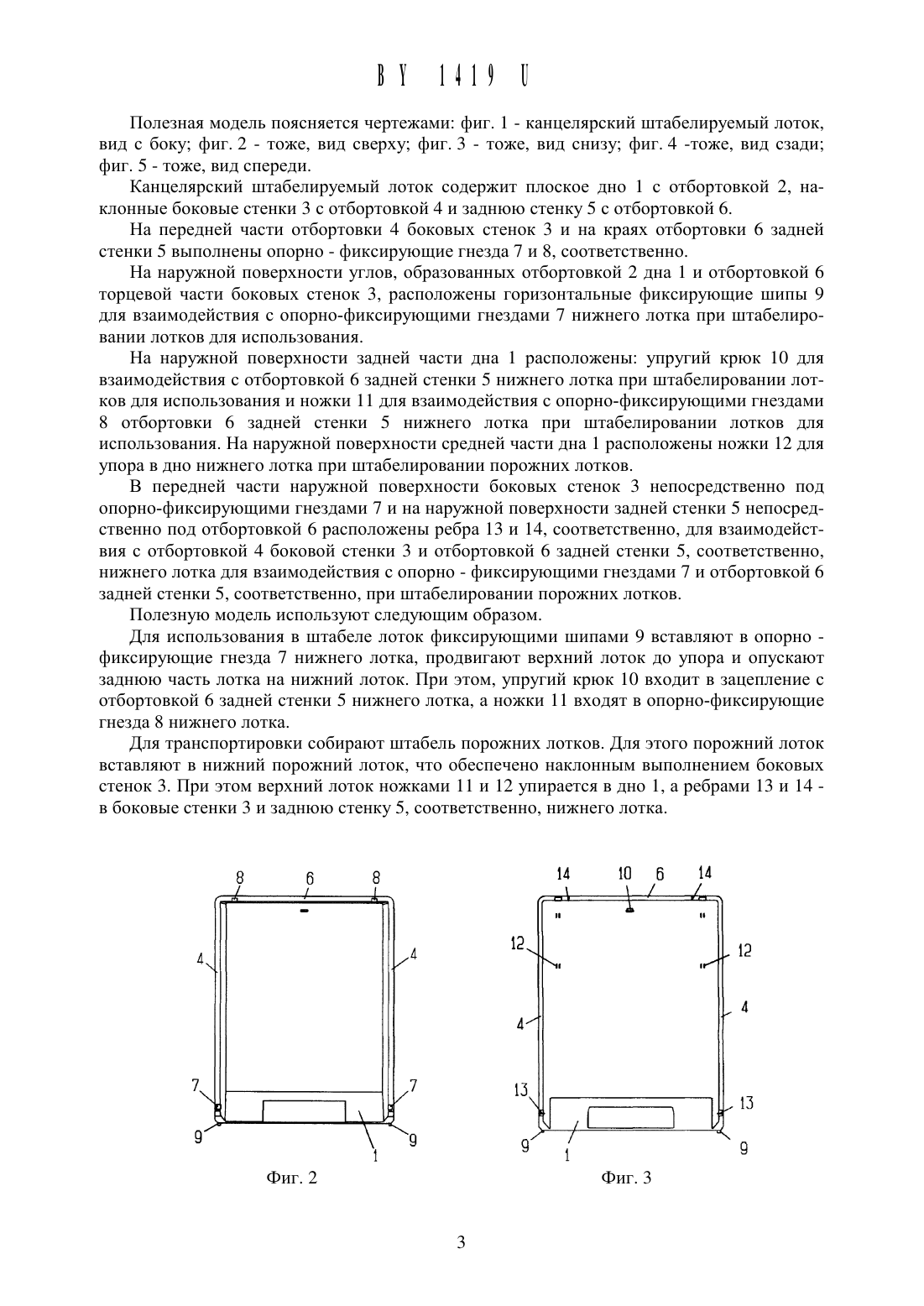

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) НАЦИОНАЛЬНЫИ ЦЕнтг ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Беляев Александр Михайлович (КН) Ерщов Игорь Анатольевич (ВУ) Кощков Геннадий Владимирович (ВУ)(72) Авторы Беляев Александр Михайлович (КН) Ерщов Игорь Анатольевич(ВУ) Кощков Геннадий Владимирович (ВУ)(73) Патентообладатель Беляев Александр Михайлович (КН) Ерщов Игорь Анатольевич (ВУ) Кощков Геннадий Владимирович (ВУ)Канцелярский щтабелируемь 1 й лоток, содержащий плоское дно, наклонные боковые стенки, заднюю стенку с отбортовкой по верхнему периметру, опорно-фиксирующие гнезда, вь 1 Полненнь 1 е в передней части отбортовки боковых стенок, фиксирующие щипы,расположенные с возможностью взаимодействия с опорно-фиксирующими гнездами, и средства для исключения заклинивания порожних лотков в щтабеле, отличающийся тем,что на торце передней части дна и боковых стенок выполнена отбортовка, дополнительные опорно-фиксирующие гнезда выполнены на отбортовке задней стенки, на наружной поверхности задней части дна расположены упругий крюк с возможностью взаимодействия с отбортовкой задней стенки нижнего лотка при штабелировании лотков для использования и ножки с возможностью взаимодействия с дополнительными опорнофиксирующими гнездами при штабелировании лотков для использования, в средней части наружной поверхности дна расположены ножки для упора в дно нижнего лотка при щтабелировании порожних лотков, фиксирующие щипь 1 расположены на наружной поверхности углов, образованных отбортовкой дна и отбортовкой торцевой части боковых стенок, а средства для исключения заклинивания выполнены в виде горизонтальных ребер и расположены в передней части наружной поверхности боковых стенок непосредственно под опорно-фиксирующими гнездами и на наружной поверхности задней стенки непосредственно под отбортовкой.(56) 1. Рекламный проспект Канцтовары предприятия Юниопт. - Минск, 2003. 2. Патент РФ Не 2007353, МПК В 6513 21/02. - Опубл. 15.02.1994 (прототип).Полезная модель относится К канцелярским принадлежностям, в частности К штабелируемь 1 м в рабочем состоянии и при транспортировке порожним лоткам, используемым для размещения писчей бумаги, папок и других подобных предметов.Известно канцелярское штабелируемое приспособление для хранения писчей бумаги и папок, содержащее лотки и средства в количестве не менее четырех для штабелирования лотков, при этом каждый лоток содержит дно, наклонные боковые и заднюю стенки, вь 1 полненные с отбортовкой по верхнему периметру, а каждое средство штабелирования лотков выполнено упругим и имеет прорези для взаимодействия с отбортовкой боковых стенок штабелируемь 1 х лотков 1.Однако данное приспособление обладает достаточно сложной конструкцией, сложностью штабелирования лотков для использования и низкой надежностью штабеля лотков из-за того, что при штабелировании лотков для использования содержится самостоятельная деталь - средство для штабелирования.Известен также штабелируемый лоток (лоток для хранения и транспортировки продуктов в штабеле), содержащий плоское дно, наклонные боковые и торцевые стенки с отбортовкой по верхнему периметру, опорно - фиксирующие гнезда, выполненные на передней части отбортовки боковых стенок и на отбортовке внутреннего выступа торцевой стенки,фиксирующие шипы, расположенные с возможностью взаимодействия с фиксирующими гнездами, и средства для исключения заклинивания порожних лотков в штабеле, при этом одна торцевая стенка выполнена с внутренним выступом, вторая торцевая стенка вь 1 полнена с наружным выступом, фиксирующие шипы расположены на наружной поверхности дна, а средства для исключения заклинивания расположены вдоль верхней части внутренней поверхности боковых стенок 2.Однако известный штабелируемый лоток из-за наличия передней стенки значительно снижает удобства использования лотка в канцелярских целях, из- за внутреннего выступа задней стенки лоток обладает ограниченным полезным объемом, а из-за расположения опорно-фиксирующих шипов на наружной поверхности дна лотков штабелирование лотков для использования является достаточно трудоемким.Задача полезной модели состоит в повышении удобства использования лотка в канцелярских целях, повышении полезной площади лотка при одинаковых размерах и упрощении штабелирования лотков для использования за счет упрощения конструкции лотка.Сущность полезной модели заключается в том, что для решения поставленной задачи путем достижения указанного технического результата канцелярский штабелируемый лоток, содержащий плоское дно, наклонные боковые стенки, заднюю стенку с отбортовкой по верхнему периметру, опорно-фиксирующие гнезда, выполненные в передней части отбортовки боковых стенок, фиксирующие шипы, расположенные с возможностью взаимодействия с опорно-фиксирующими гнездами, и средства для исключения заклинивания порожних лотков в штабеле, отличается тем, что на торце передней части дна и боковых стенок выполнена отбортовка, дополнительные опорно-фиксирующие гнезда выполнены на отбортовке задней стенки, на наружной поверхности задней части дна расположены упругий крюк с возможностью взаимодействия с отбортовкой задней стенки нижнего лотка при штабелировании лотков для использования и ножки с возможностью взаимодействия с дополнительными опорно-фиксирующими гнездами при штабелировании лотков для использования, в средней части наружной поверхности дна расположены ножки для упора в дно нижнего лотка при штабелировании порожних лотков, фиксирующие шипы расположены на наружной поверхности углов, образованных отбортовкой дна и отбортовкой торцевой части боковых стенок, а средства для исключения заклинивания выполнены в виде горизонтальных ребер и расположены в передней части наружной поверхности боковых стенок непосредственно под опорно-фиксирующими гнездами и на наружной поверхности задней стенки непосредственно под отбортовкой.Полезная Модель поясняется чертежами фиг. 1 - канцелярский штабелируемь 1 й лоток,вид с боку фиг. 2 - тоже, вид сверху фиг. 3 - тоже, вид снизу фиг. 4 -тоже, вид сзади фиг. 5 - тоже, вид спереди.Канцелярский штабелируемь 1 й лоток содержит плоское дно 1 с отбортовкой 2, наклонные боковые стенки 3 с отбортовкой 4 и заднюю стенку 5 с отбортовкой 6.На передней части отбортовки 4 боковых стенок 3 и на краях отбортовки 6 задней стенки 5 выполнены опорно - фиксирующие гнезда 7 и 8, соответственно.На наружной поверхности углов, образованных отбортовкой 2 дна 1 и отбортовкой 6 торцевой части боковых стенок 3, расположены горизонтальные фиксирующие шипы 9 для взаимодействия с опорно-фиксирующими гнездами 7 нижнего лотка при штабелировании лотков для использования.На наружной поверхности задней части дна 1 расположены упругий крюк 10 для взаимодействия с отбортовкой 6 задней стенки 5 нижнего лотка при штабелировании лотков для использования и ножки 11 для взаимодействия с опорно-фиксирующими гнездами 8 отбортовки 6 задней стенки 5 нижнего лотка при штабелировании лотков для использования. На наружной поверхности средней части дна 1 расположены ножки 12 для упора в дно нижнего лотка при штабелировании порожних лотков.В передней части наружной поверхности боковых стенок 3 непосредственно под опорно-фиксирующими гнездами 7 и на наружной поверхности задней стенки 5 непосредственно под отбортовкой 6 расположены ребра 13 и 14, соответственно, для взаимодействия с отбортовкой 4 боковой стенки 3 и отбортовкой 6 задней стенки 5, соответственно,нижнего лотка для взаимодействия с опорно - фиксирующими гнездами 7 и отбортовкой 6 задней стенки 5, соответственно, при штабелировании порожних лотков.Полезную модель используют следующим образом.Для использования в штабеле лоток фиксирующими шипами 9 вставляют в опорно фиксирующие гнезда 7 нижнего лотка, продвигают верхний лоток до упора и опускают заднюю часть лотка на нижний лоток. При этом, упругий крюк 10 входит в зацепление с отбортовкой 6 задней стенки 5 нижнего лотка, а ножки 11 входят в опорно-фиксирующие гнезда 8 нижнего лотка.Для транспортировки собирают штабель порожних лотков. Для этого порожний лоток вставляют в нижний порожний лоток, что обеспечено наклонным выполнением боковых стенок 3. При этом верхний лоток ножками 11 и 12 упирается в дно 1, а ребрами 13 и 14 в боковые стенки 3 и заднюю стенку 5, соответственно, нижнего лотка.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
