Машина для уборки кускового торфа

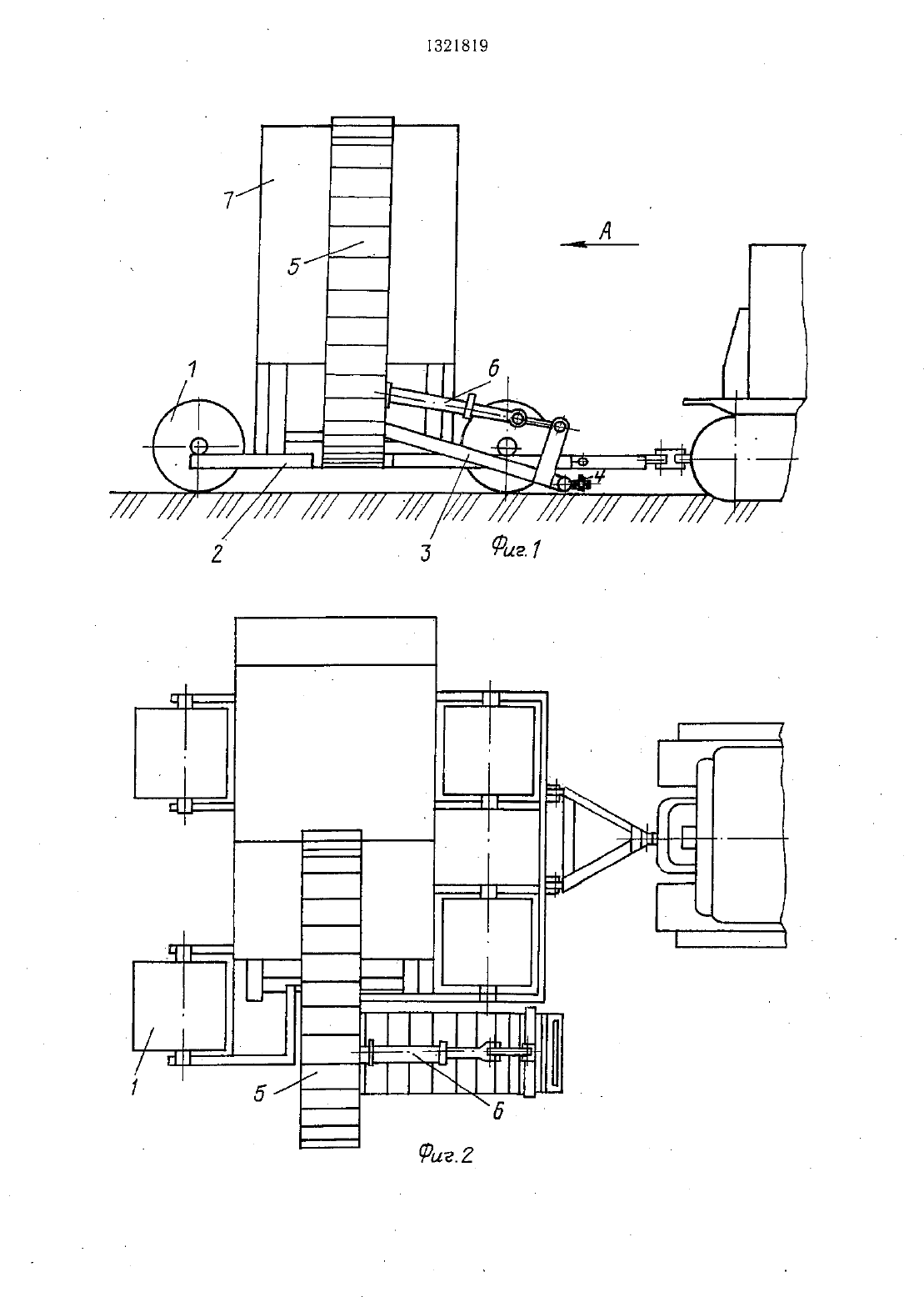

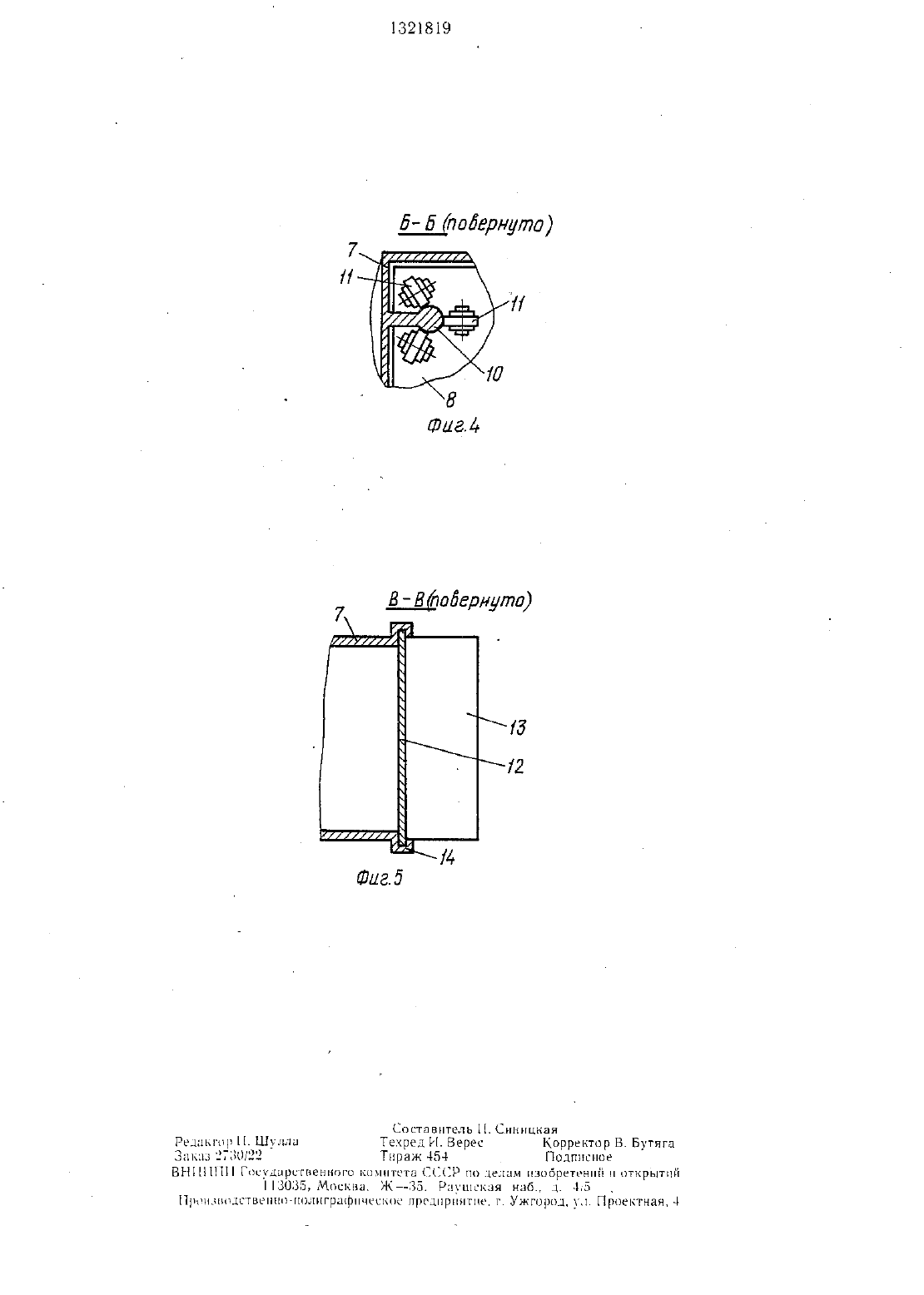

государственный Номмтвт оссв по делам ИЗОБРЕТЕНИИ и отнеытии(21) 3971568/22-03 крошимости кусков. Для этого установлен(22) 29.10.85 ный наклонно на раме 2 кузов (К) 7 имеет(46) 07.07.87. Бюл. м 25 подвижное дно 8. Оно установлено с воз(71) Центральное конструкторское бюро с можностью подъемаюпускания относнтельи опытным производством АН БССР и но стенок К 7 посредством гидроцилиндра Институт торфа АН БССР (ГЦ) 9 вдоль направляющих 10 на роли(72) И. И. Лиштван, В. А. Хозяев, как 11. Со стороны выгрузки стенка 12 К 7 И. С. Нашкевич, А. А. Терентьев выполнена из двух частей, одна из которых и В. В. Анисько установлена в направляющих с во 3 мож(53) 62233101888) ностыо перемещения относительно другой(56) Авторское свидетельство СССР части посредством ГЦ 15. К стенке 12 на М 1094965, кл. Е 21 С 49/00, 1981. шарнире 16 прикреплен лоток 13 с возСолопов С. Г. и др. Торфяные машины и можностью поворота ГЦ 17 вокруг оси. По комплексы. - МЦ Недра, 1981, с. 349. мере заполнения торфом дно 8 опускается.(54) МАШИНА ДЛЯ УБОРКИ КУСКОВО- При разгрузке К 7 открывается лоток 13. ГО ТОРФА перемещением лотка 13 и стенки 12 с по(57) Изобретение относится к торфяной мощью ГЦ 15 устанавливается минимальпромышленности и повышает сборы торфа ная высота падения пуска в штабель или д и качество продукции за счет снижения транспортное средство, 1 з. п. ф-лы, 5 и.п В ЕидА дн С О ь 00 вь СОИзобретение Относится к машинам для добычи торфа. а именно к машинам для уборки кускового торфа, Цель изобретения повышение сборов торфа и качества продукции за счет снижения крошимости кусков.На фиг. 1 изображена предлагаемая машина. вид сбоку на фиг. 2 - то же,вид сверху на фиг. 3 вид А на фиг. 1 на фиг. 4 разрез Б-гБ-нафиг З на фиг. 5 к разрез ВВ на фиг. З.Машина для уборки кускового торфа,прицепная к трактору, состоит из ходового механизма 1, рамы 2, на которой вдоль сбокусмонтирован приемный конвейер 3 с ребрис тым валиком 4, сзади которого поперечно ему установлен элеватор 5. Подъем приемного конвейера осуществляется гидроцилинд ром 6, На раме 2 ходового устройства наклонно в сторону выгрузки установлен кузов 7, подвижное дно 8 которого установлено с возможностью подъема-опускания относительно стенок кузова 7 с помощью телескопического гидроцилиндра 9 вдоль направляющих 10 на роликах 11. Стенка 12 со стороны выгрузи кузова 7 имеет лоток 13 и выполнена из двух частей, одНЭ. ИЗ КОТОРЫХ УСТННОВЛЕНЗ С ВОЗМОЖНОСТЬЮ перемещения в направляющих 14 относительно другой с помощью гидроцилиндра 15. Лоток 13 прикреплен к стенке 12 на шарнире 1.6 с возможностью поворота вокруг его оси с помощью гидроцилиндра 17. Привод рабочих органов осуществляется от вала отбора мощности и гидросистемы трактора.Машина работает следующим образом.При поступательном движении машины по полю торфа вращающийся ребристый валик 4 поднимает кусковой торф с поверхности поля и подает его на приемный конвейер 3, а с приемного конвейера 3 торф поступает на элеватор 5 и транспорти руется им в кузов 7. Подижное дно 8 и стенка 12 кузова 7 в этой время с помощью гидроцилиндров 9 и 15 установлены в верхнем положении. Лоток 13 закрыт и является продолжением стенки 12. За счет верхнего расположения дна 8 торфяные куски, транспортируемые элеватором 5, имеют минимальную высоту падения в кузов. По мере наполнения кузова 7 подвижное дно 8 опускается до нижнего положения, тем са мым обеспечивая сохранность куска при заполнении кузова. Наклон кузова 7 выбрантаким образом, что верхний обрез кузова приблизительно соответствует естественному углу откоса кускового торфа. Это обеспечивает максимальное использование объема кузова, атакже его полную разгрузку. Разгрузка собранного торфа производитсяв штабель или транспортное средство и осуществляется следующим образом. Гидроцилнндром открывается лоток 13. Путем перемещения гидроцилиндром 15 части стенки 12 с лотком 13 устанавлъь. вается мннимальнаявысота падения куска в штабель или трансрортное средство. Включается ч телескопический цилиндр 9подъема дна 8 и за счет перемещения последнего с нижнего положения в верхнее производится выталкивание всего объема торфа ИЗ КУЗОВЕ ВВЕРХ, а далее В СТОРОНу наклона по лотку 13 под действием собственного веса. По мере увеличения навала или наполнения кузова транспортного средства гидроцилиндром 15 производится перемен шение стенки 12 с лотком 13 вверх и за счет наклонного перемещения стенки и лотка обеспечивается распределение торфа. Далее цикл повторяется.Машина может быть использована для Непосредственной загрузки транспортного средства при уборке. Для этого транспортное средство становится под лоток 13,который гидроцилиндром 15 устанавливается на необходимую-высоту, а подвижное дно В кузова 7 гидроцилнндром 9 м- в верхнее положение, и движется синхронно и параллельно ходу уборочной машины. Вращающийся ребристый валик 4 машины поднимает кусковой торф с поверхности поля и подает его.на приемный конвейер З,с приемного конвейера торф поступает на Элеватор 5, а с элеватора по касатальной на подвижное дно 8 и далее на лоток 13 и в транспортное средство. По мере наполнения кузова транспортного средства торфом лоток 13 соответственно поднимается гидроцилиндром 15, Формула изобретения1. Машина для уборки кускового торфа,включающая установленный на ходовом механизме кузов со стенками и подвижным дном, приемный конвейер с ребристым валиком, размещенный на раме сбоку вдоль ходового механизма, и элеватор, установленныи за приемным конвейером, отличающаяся тем, что, с целью повышения сборов торфа и качества продукции за счет снижения крошимости кусков, подвижное дно кузова установлено с возможностью подъема-опускания относительно его стенок, а одна из стенок со стороны разгрузки имеет ша.рнирно установленный лоток.2. Машина по п. 1, отличающаяся ТЕМ, ЧТО ОДНЗ ИЗ СТЗНОК кузова СО СТОРОНЫ разгрузки выполнена из двух частей, одна изкоторых размещена с возможностью перемещения относительно другой, 1321819Составитель Н. Слннцнан Редактор Н. Шулла Техред Н. Берег Корректор В. Бутяга 3 г 1 кз 2 Т 3(3/22 Тираж 454 Подписное ВН 1 П ПН Гпсуцирстгаенного комцтвта СССР ш).1 е.1 ыл пезобретонлл п открытий 1530335, Мсшкни. Ж 35. Рцуцшкая наб. .1. 45 . 1 Чрннлнмдственъкпъполнграфическое прецнрккнтпг. г. Ужгород. 311. Проектная. 4
