Ступень

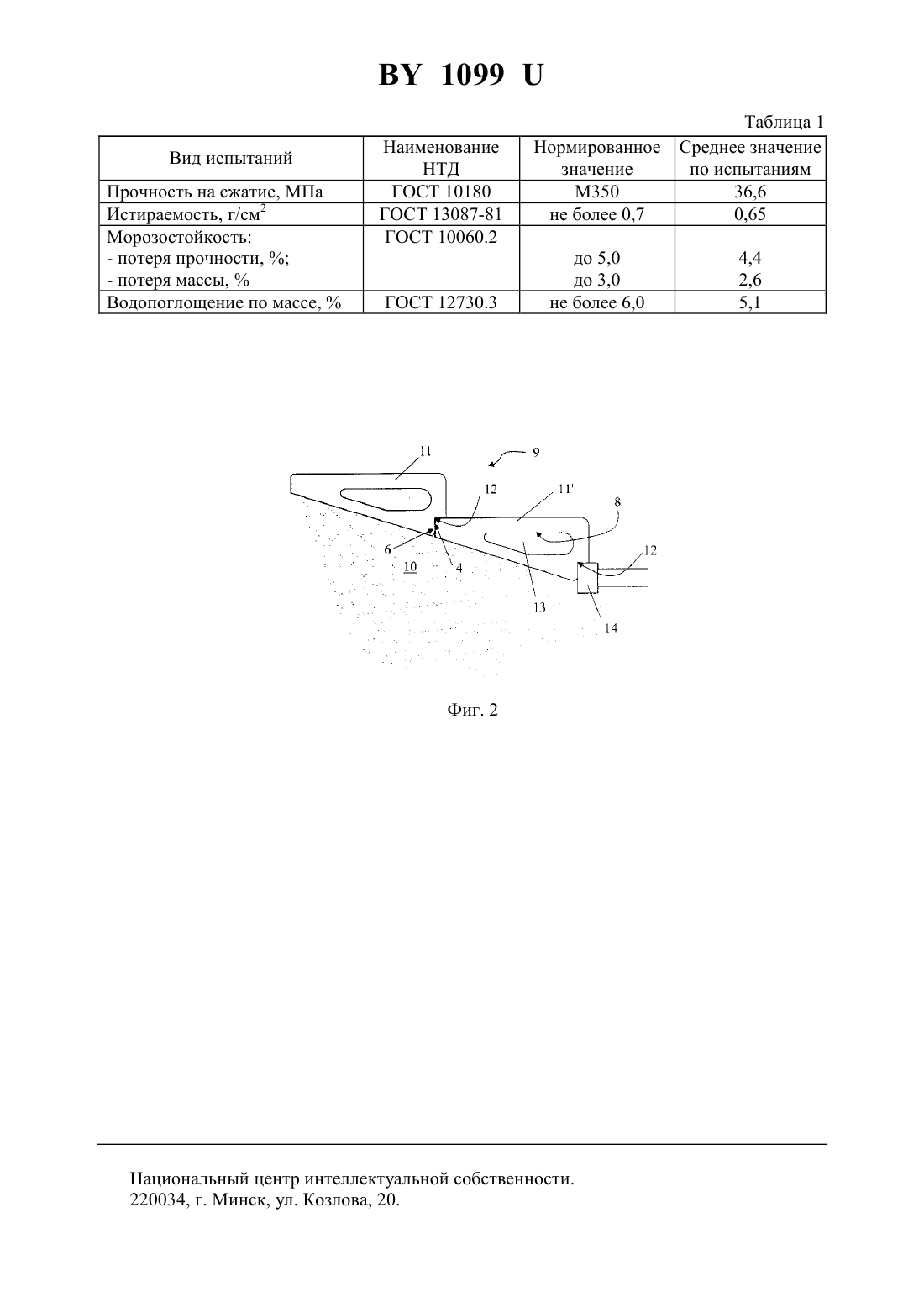

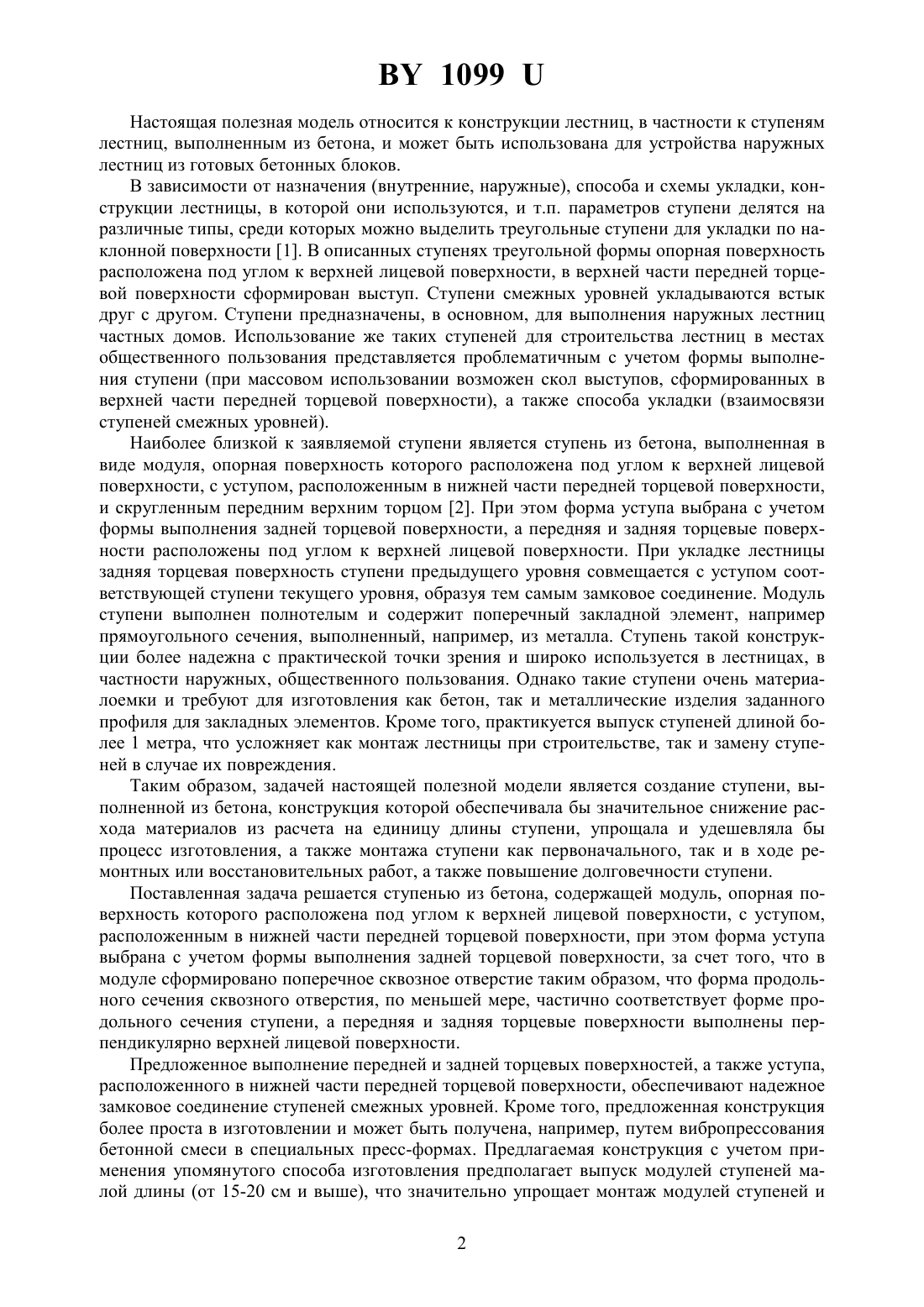

(72) Автор Руткевич Владимир Богданович(57) 1. Ступень из бетона, содержащая модуль, опорная поверхность которого расположена под углом к верхней лицевой поверхности, с уступом, расположенным в нижней части передней торцевой поверхности, при этом форма уступа выбрана с учетом формы выполнения задней торцевой поверхности, отличающаяся тем, что в модуле сформировано поперечное сквозное отверстие таким образом, что форма продольного сечения сквозного отверстия, по меньшей мере, частично соответствует форме продольного сечения ступени,а передняя и задняя торцевые поверхности выполнены перпендикулярно верхней лицевой поверхности. 2. Ступень по п. 1, отличающаяся тем, что содержит 1 модулей, где- целое число.(56) 1. Лестницы из готовых бетонных блоков. Советы по строительству. - найдено 2003.04.02. Найдено из Интернет ///// 135 2. ГОСТ 8717.1-84-04.0.00 СБ, стр. 33. 1099 Настоящая полезная модель относится к конструкции лестниц, в частности к ступеням лестниц, выполненным из бетона, и может быть использована для устройства наружных лестниц из готовых бетонных блоков. В зависимости от назначения (внутренние, наружные), способа и схемы укладки, конструкции лестницы, в которой они используются, и т.п. параметров ступени делятся на различные типы, среди которых можно выделить треугольные ступени для укладки по наклонной поверхности 1. В описанных ступенях треугольной формы опорная поверхность расположена под углом к верхней лицевой поверхности, в верхней части передней торцевой поверхности сформирован выступ. Ступени смежных уровней укладываются встык друг с другом. Ступени предназначены, в основном, для выполнения наружных лестниц частных домов. Использование же таких ступеней для строительства лестниц в местах общественного пользования представляется проблематичным с учетом формы выполнения ступени (при массовом использовании возможен скол выступов, сформированных в верхней части передней торцевой поверхности), а также способа укладки (взаимосвязи ступеней смежных уровней). Наиболее близкой к заявляемой ступени является ступень из бетона, выполненная в виде модуля, опорная поверхность которого расположена под углом к верхней лицевой поверхности, с уступом, расположенным в нижней части передней торцевой поверхности,и скругленным передним верхним торцом 2. При этом форма уступа выбрана с учетом формы выполнения задней торцевой поверхности, а передняя и задняя торцевые поверхности расположены под углом к верхней лицевой поверхности. При укладке лестницы задняя торцевая поверхность ступени предыдущего уровня совмещается с уступом соответствующей ступени текущего уровня, образуя тем самым замковое соединение. Модуль ступени выполнен полнотелым и содержит поперечный закладной элемент, например прямоугольного сечения, выполненный, например, из металла. Ступень такой конструкции более надежна с практической точки зрения и широко используется в лестницах, в частности наружных, общественного пользования. Однако такие ступени очень материалоемки и требуют для изготовления как бетон, так и металлические изделия заданного профиля для закладных элементов. Кроме того, практикуется выпуск ступеней длиной более 1 метра, что усложняет как монтаж лестницы при строительстве, так и замену ступеней в случае их повреждения. Таким образом, задачей настоящей полезной модели является создание ступени, выполненной из бетона, конструкция которой обеспечивала бы значительное снижение расхода материалов из расчета на единицу длины ступени, упрощала и удешевляла бы процесс изготовления, а также монтажа ступени как первоначального, так и в ходе ремонтных или восстановительных работ, а также повышение долговечности ступени. Поставленная задача решается ступенью из бетона, содержащей модуль, опорная поверхность которого расположена под углом к верхней лицевой поверхности, с уступом,расположенным в нижней части передней торцевой поверхности, при этом форма уступа выбрана с учетом формы выполнения задней торцевой поверхности, за счет того, что в модуле сформировано поперечное сквозное отверстие таким образом, что форма продольного сечения сквозного отверстия, по меньшей мере, частично соответствует форме продольного сечения ступени, а передняя и задняя торцевые поверхности выполнены перпендикулярно верхней лицевой поверхности. Предложенное выполнение передней и задней торцевых поверхностей, а также уступа,расположенного в нижней части передней торцевой поверхности, обеспечивают надежное замковое соединение ступеней смежных уровней. Кроме того, предложенная конструкция более проста в изготовлении и может быть получена, например, путем вибропрессования бетонной смеси в специальных пресс-формах. Предлагаемая конструкция с учетом применения упомянутого способа изготовления предполагает выпуск модулей ступеней малой длины (от 15-20 см и выше), что значительно упрощает монтаж модулей ступеней и 2 1099 их замену, в случае необходимости, и позволяет строить лестницы различной длины и конфигурации. При этом наличие в модуле поперечного сквозного отверстия не снижает прочностных свойств ступеней лестницы и ее общей долговечности. Более того, поперечные сквозные отверстия модулей одной ступени образуют канал, который может быть использован для различных целей подведение теплого воздуха для обогрева и/или высушивания ступеней, проведение различных инженерных коммуникаций и т.п. Как уже было упомянуто выше, ступень с учетом ее длины предпочтительно содержит 1 модулей, где- любое целое число, выбранное в зависимости от общей длины ступени лестницы и конкретного значения длины модуля ступени лестницы. Ниже достоинства и преимущества заявляемой ступени будут рассмотрены более подробно на примере одного из возможных предпочтительных, но не ограничивающих, примеров реализации ступени и проиллюстрированы с помощью чертежей, на которых изображены фиг. 1 - вид слева ступени фиг. 2 - схематичное изображение лестницы, выполненной из ступеней согласно фиг. 1 (в разрезе). На фиг. 1 изображен модуль 1 ступени (в виде слева) с горизонтальной верхней лицевой поверхностью 2 и расположенной под углом к ней опорной поверхностью 3. Задняя торцевая поверхность 4 и передняя торцевая поверхность 5 выполнены перпендикулярно относительно верхней лицевой поверхности 2. В нижней части передней торцевой поверхности 5 выполнен уступ 6, форма которого соответствует форме выполнения задней торцевой поверхности 4. Верхний торец 7 передней торцевой поверхности 5 скруглен. В модуле 1 сформировано поперечное сквозное отверстие 8, форма продольного сечения которого, в данном примере реализации, частично соответствует форме продольного сечения модуля 1 ступени. Работа заявляемой ступени будет пояснена со ссылкой на позиции фиг. 2, на которой схематично в разрезе изображена лестница 9, выполненная на наклонном основании 10 из ступеней 11. При этом каждая из ступеней 11, в свою очередь, выполнена измодулей 1 ступеней. Задняя торцевая поверхность 4 модуля 1 ступени 11 предыдущего уровня образует замковое соединение 12 с уступом 6 модуля 1 ступени 11 текущего уровня для каждой пары соответствующих модулей 1 ступеней 11 и 11 смежных уровней. Отверстия 8 модулей 1 ступеней одного уровня образуют канал 13. Благодаря форме выполнения замкового соединения 12, образованного задней торцевой поверхностью 4 модуля 1 ступени 11 предыдущего уровня и уступом 6 модуля 1 ступени 11 текущего уровня для каждой пары соответствующих модулей 1 ступеней 11 и 11 смежных уровней, все модули 1 ступеней 11 надежно зафиксированы от продольных перемещений относительно наклонного основания 10. При этом уступ 6 модулей 1 нижнего уровня образует замковое соединение 12 с бордюром 14. При выходе из строя отдельных модулей 1, расположенных в ступенях 11 различных уровней, достаточно заменить только эти модули 1 без замены ступеней 11 данных уровней по всей длине. Каналы 13, образуемые сквозными поперечными отверстиями 8 модулей 1 ступеней 11 одного уровня, могут быть использованы для подведения теплого воздуха, прокладки инженерных коммуникаций и т.п. целей. Характеристики надежности заявляемых ступеней будут приведены в нижеследующем примере. Пример. Для проверки соответствия характеристик заявляемой ступени действующим требованиям были изготовлены образцы модулей ступени со следующими значениями размеров длина модуля ступени 190 мм, глубина (ширина) 410 мм, высота по задней торцевой поверхности 50 мм, высота по передней торцевой поверхности 167,6 мм, толщина слоя над сквозным отверстием 40 мм. При испытаниях образцов ступеней были получены результаты, средние значения которых приведены в Таблице 1. 3 1099 Вид испытаний Прочность на сжатие, МПа Истираемость, г/см 2 Морозостойкость Наименование НТД ГОСТ 10180 ГОСТ 13087-81 ГОСТ 10060.2 ГОСТ 12730.3 Таблица 1 Нормированное Среднее значение значение по испытаниям М 350 36,6 не более 0,7 0,65 до 5,0 до 3,0 не более 6,0 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
