Горка для скатывания Крошинского

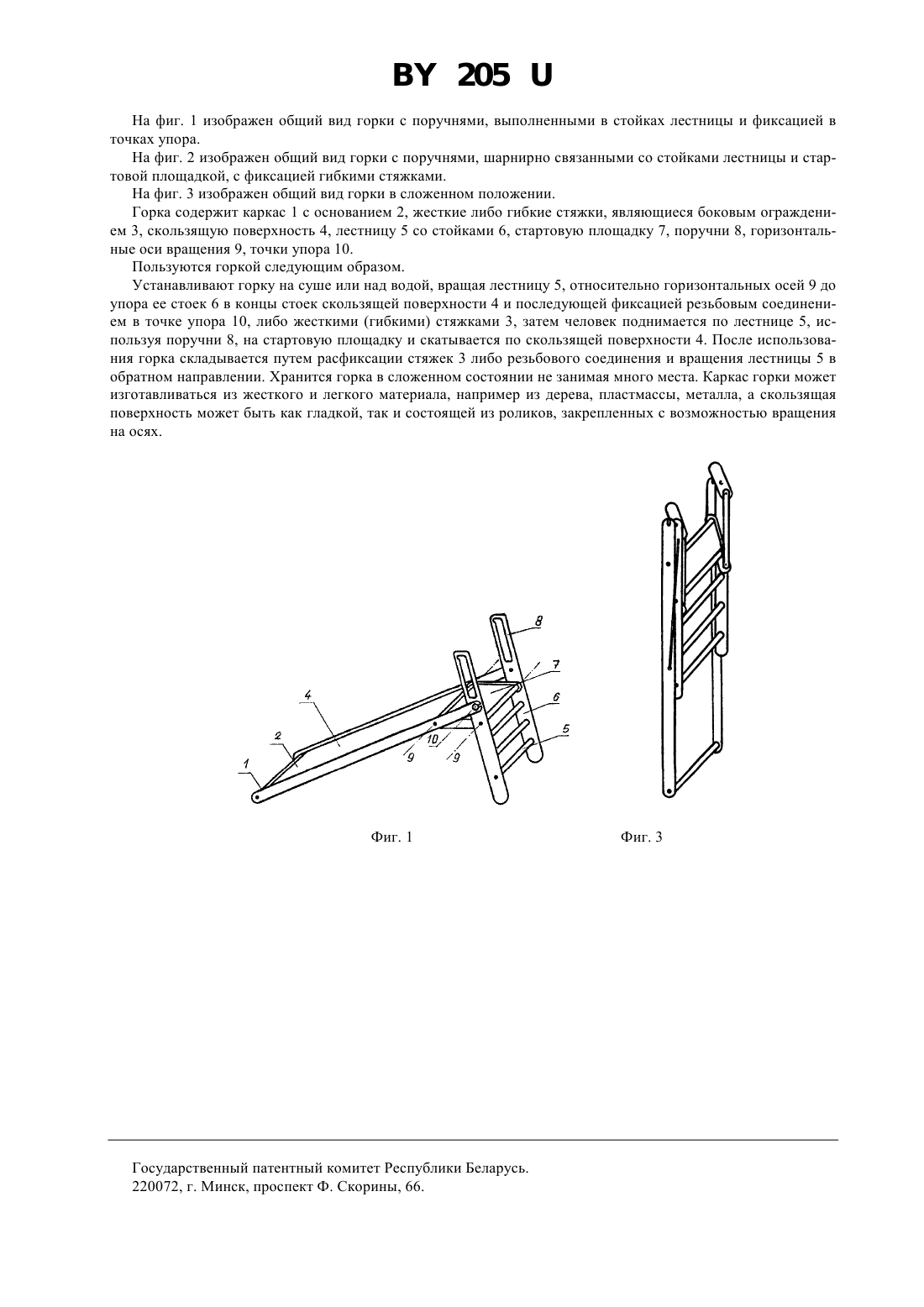

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ГОРКА ДЛЯ СКАТЫВАНИЯ КРОШИНСКОГО(57) 1. Горка для скатывания, содержащая каркас и закрепленное на каркасе основание, отличающаяся тем, что выполнена в виде двух опорных элементов, шарнирно связанных между собой стартовой площадкой, один из которых - скользящая поверхность, а другой - лестница с поручнями, выполненными в стойках, с возможностью фиксированного поворота относительно горизонтальных осей, с фиксацией в точках упора стоек скользящей поверхности в стойках лестницы. 2. Горка для скатывания по п. 1, отличающаяся тем, что поручни шарнирно связаны со стойками лестницы и стартовой площадкой. 3. Горка для скатывания по п. 1 или 2, отличающаяся тем, что фиксация осуществляется жесткими либо гибкими стяжками, которые одновременно являются боковым ограждением.. Патент Российской Федерации на изобретение, 2113265, А 63 С 21/10, 21/18, 1998. Бюл.17. Полезная модель относится к устройствам для развлечений, в частности к горкам для скатывания на сушу или в воду. Известна горка для скатывания, содержащая каркас с закрепленным на каркасе основанием 1. Однако известная горка обладает низкой эффективностью использования. Предлагаемая горка повышает эффективность использования, особенно в условиях ограниченной площади, за счет быстрой трансформации из сложенного положения в рабочее и наоборот, а также за счет компактности в сложенном положении, что позволяет удобно хранить и транспортировать. Для этого горка для скатывания, содержащая каркас с основанием, выполнена складной, в виде двух опорных элементов, один из которых - скользящая поверхность, а другой - лестница с поручнями, выполненными в стойках, шарнирно связанных между собой стартовой площадкой с возможностью фиксированного поворота относительно горизонтальных осей с фиксацией в точке упора, причем поручни могут быть шарнирно связанными со стойками лестницы и стартовой площадкой, а фиксация осуществляется с помощью жестких либо гибких стяжек, которые одновременно являются боковым ограждением. 205 На фиг. 1 изображен общий вид горки с поручнями, выполненными в стойках лестницы и фиксацией в точках упора. На фиг. 2 изображен общий вид горки с поручнями, шарнирно связанными со стойками лестницы и стартовой площадкой, с фиксацией гибкими стяжками. На фиг. 3 изображен общий вид горки в сложенном положении. Горка содержит каркас 1 с основанием 2, жесткие либо гибкие стяжки, являющиеся боковым ограждением 3, скользящую поверхность 4, лестницу 5 со стойками 6, стартовую площадку 7, поручни 8, горизонтальные оси вращения 9, точки упора 10. Пользуются горкой следующим образом. Устанавливают горку на суше или над водой, вращая лестницу 5, относительно горизонтальных осей 9 до упора ее стоек 6 в концы стоек скользящей поверхности 4 и последующей фиксацией резьбовым соединением в точке упора 10, либо жесткими (гибкими) стяжками 3, затем человек поднимается по лестнице 5, используя поручни 8, на стартовую площадку и скатывается по скользящей поверхности 4. После использования горка складывается путем расфиксации стяжек 3 либо резьбового соединения и вращения лестницы 5 в обратном направлении. Хранится горка в сложенном состоянии не занимая много места. Каркас горки может изготавливаться из жесткого и легкого материала, например из дерева, пластмассы, металла, а скользящая поверхность может быть как гладкой, так и состоящей из роликов, закрепленных с возможностью вращения на осях. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
