Модуль полового коврика

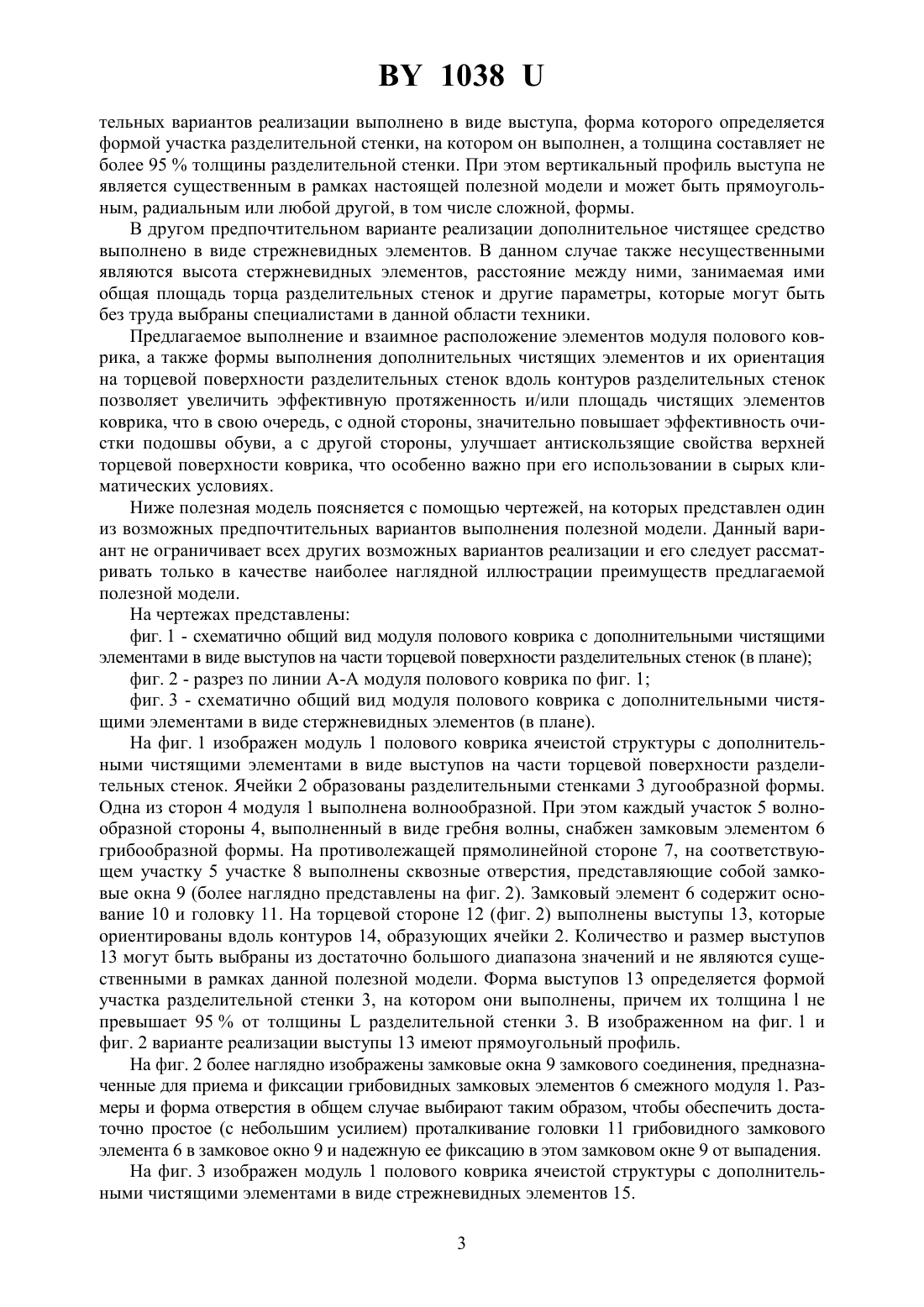

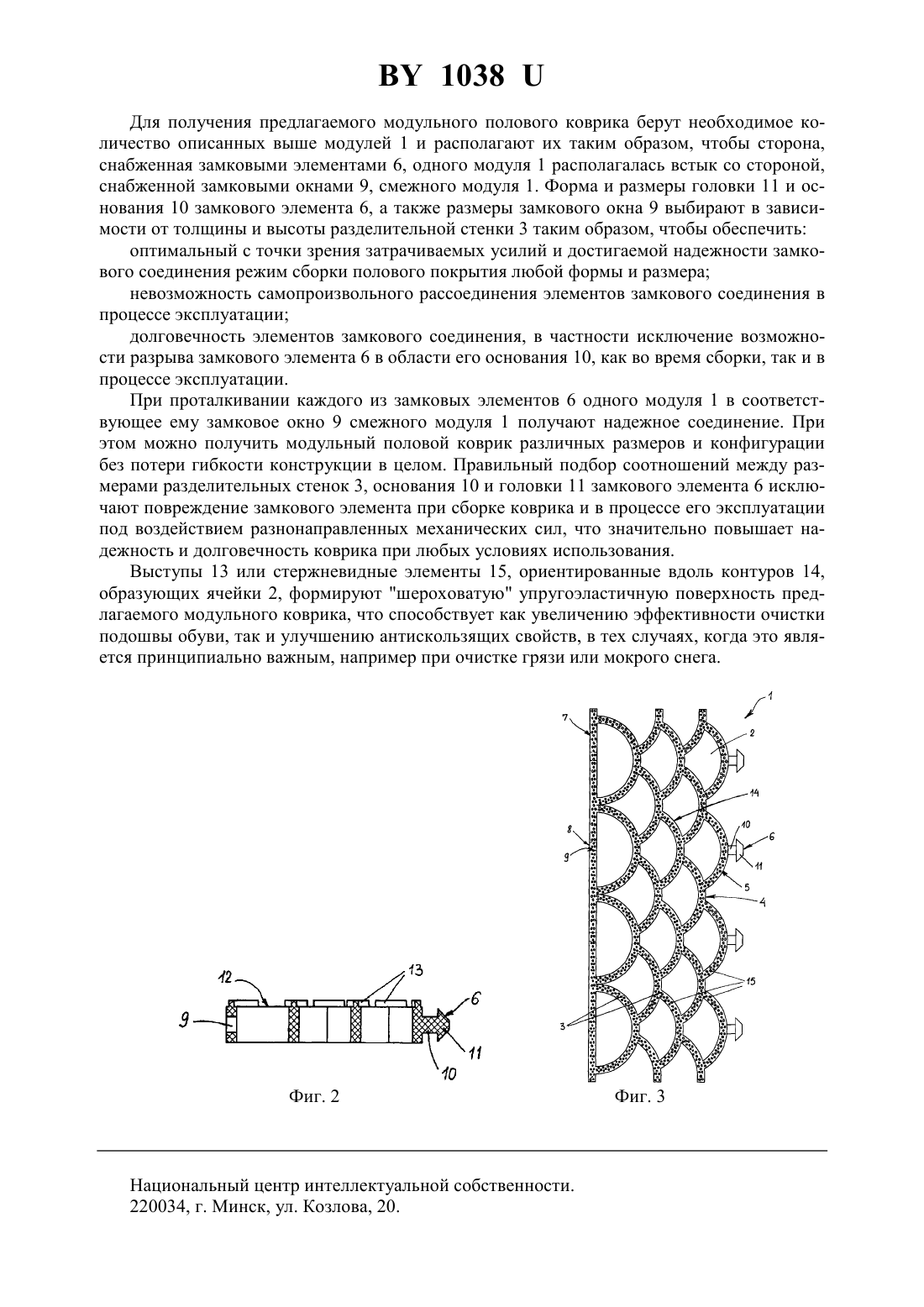

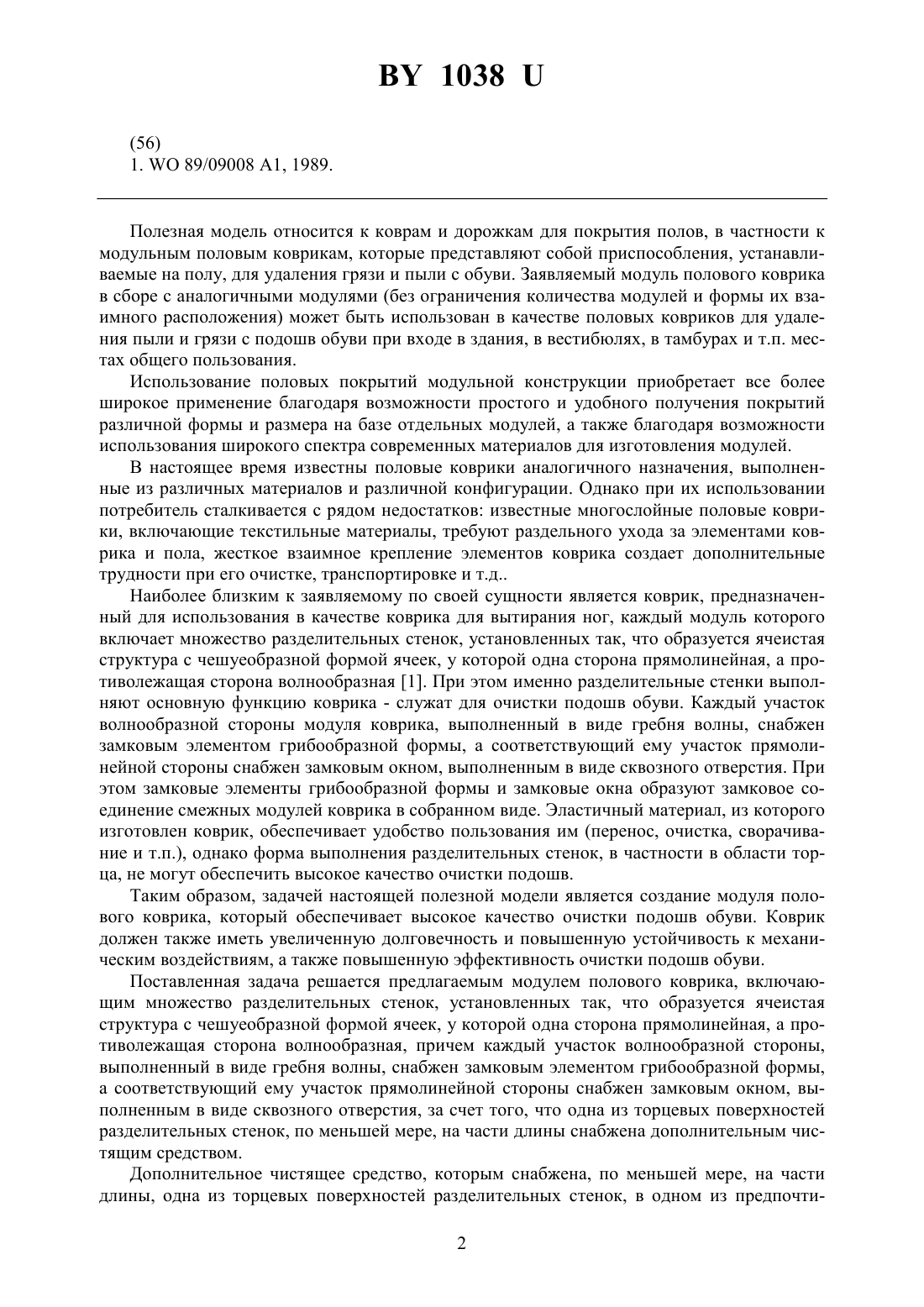

(51)47 27/02,47 23/22 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Якимович Павел Владимирович Романов Олег Викторович(57) 1. Модуль полового коврика, включающий множество разделительных стенок, установленных так, что образуется ячеистая структура с чешуеобразной формой ячеек, у которой одна сторона прямолинейная, а противолежащая сторона волнообразная, причем каждый участок волнообразной стороны, выполненный в виде гребня волны, снабжен замковым элементом грибообразной формы, а соответствующий ему участок прямолинейной стороны снабжен замковым окном, выполненным в виде сквозного отверстия, отличающийся тем, что одна из торцевых поверхностей разделительных стенок, по меньшей мере,на части длины снабжена дополнительным чистящим средством. 2. Модуль по п. 1, отличающийся тем, что чистящее средство выполнено в виде выступа, форма которого определяется формой участка разделительной стенки, на котором он выполнен, а толщина составляет не более 95 толщины разделительной стенки. 3. Модуль по п. 1, отличающийся тем, что чистящее средство выполнено в виде стрежневидных элементов.(56) 1.89/09008 А 1, 1989. Полезная модель относится к коврам и дорожкам для покрытия полов, в частности к модульным половым коврикам, которые представляют собой приспособления, устанавливаемые на полу, для удаления грязи и пыли с обуви. Заявляемый модуль полового коврика в сборе с аналогичными модулями (без ограничения количества модулей и формы их взаимного расположения) может быть использован в качестве половых ковриков для удаления пыли и грязи с подошв обуви при входе в здания, в вестибюлях, в тамбурах и т.п. местах общего пользования. Использование половых покрытий модульной конструкции приобретает все более широкое применение благодаря возможности простого и удобного получения покрытий различной формы и размера на базе отдельных модулей, а также благодаря возможности использования широкого спектра современных материалов для изготовления модулей. В настоящее время известны половые коврики аналогичного назначения, выполненные из различных материалов и различной конфигурации. Однако при их использовании потребитель сталкивается с рядом недостатков известные многослойные половые коврики, включающие текстильные материалы, требуют раздельного ухода за элементами коврика и пола, жесткое взаимное крепление элементов коврика создает дополнительные трудности при его очистке, транспортировке и т.д Наиболее близким к заявляемому по своей сущности является коврик, предназначенный для использования в качестве коврика для вытирания ног, каждый модуль которого включает множество разделительных стенок, установленных так, что образуется ячеистая структура с чешуеобразной формой ячеек, у которой одна сторона прямолинейная, а противолежащая сторона волнообразная 1. При этом именно разделительные стенки выполняют основную функцию коврика - служат для очистки подошв обуви. Каждый участок волнообразной стороны модуля коврика, выполненный в виде гребня волны, снабжен замковым элементом грибообразной формы, а соответствующий ему участок прямолинейной стороны снабжен замковым окном, выполненным в виде сквозного отверстия. При этом замковые элементы грибообразной формы и замковые окна образуют замковое соединение смежных модулей коврика в собранном виде. Эластичный материал, из которого изготовлен коврик, обеспечивает удобство пользования им (перенос, очистка, сворачивание и т.п.), однако форма выполнения разделительных стенок, в частности в области торца, не могут обеспечить высокое качество очистки подошв. Таким образом, задачей настоящей полезной модели является создание модуля полового коврика, который обеспечивает высокое качество очистки подошв обуви. Коврик должен также иметь увеличенную долговечность и повышенную устойчивость к механическим воздействиям, а также повышенную эффективность очистки подошв обуви. Поставленная задача решается предлагаемым модулем полового коврика, включающим множество разделительных стенок, установленных так, что образуется ячеистая структура с чешуеобразной формой ячеек, у которой одна сторона прямолинейная, а противолежащая сторона волнообразная, причем каждый участок волнообразной стороны,выполненный в виде гребня волны, снабжен замковым элементом грибообразной формы,а соответствующий ему участок прямолинейной стороны снабжен замковым окном, выполненным в виде сквозного отверстия, за счет того, что одна из торцевых поверхностей разделительных стенок, по меньшей мере, на части длины снабжена дополнительным чистящим средством. Дополнительное чистящее средство, которым снабжена, по меньшей мере, на части длины, одна из торцевых поверхностей разделительных стенок, в одном из предпочти 2 1038 тельных вариантов реализации выполнено в виде выступа, форма которого определяется формой участка разделительной стенки, на котором он выполнен, а толщина составляет не более 95 толщины разделительной стенки. При этом вертикальный профиль выступа не является существенным в рамках настоящей полезной модели и может быть прямоугольным, радиальным или любой другой, в том числе сложной, формы. В другом предпочтительном варианте реализации дополнительное чистящее средство выполнено в виде стрежневидных элементов. В данном случае также несущественными являются высота стержневидных элементов, расстояние между ними, занимаемая ими общая площадь торца разделительных стенок и другие параметры, которые могут быть без труда выбраны специалистами в данной области техники. Предлагаемое выполнение и взаимное расположение элементов модуля полового коврика, а также формы выполнения дополнительных чистящих элементов и их ориентация на торцевой поверхности разделительных стенок вдоль контуров разделительных стенок позволяет увеличить эффективную протяженность и/или площадь чистящих элементов коврика, что в свою очередь, с одной стороны, значительно повышает эффективность очистки подошвы обуви, а с другой стороны, улучшает антискользящие свойства верхней торцевой поверхности коврика, что особенно важно при его использовании в сырых климатических условиях. Ниже полезная модель поясняется с помощью чертежей, на которых представлен один из возможных предпочтительных вариантов выполнения полезной модели. Данный вариант не ограничивает всех других возможных вариантов реализации и его следует рассматривать только в качестве наиболее наглядной иллюстрации преимуществ предлагаемой полезной модели. На чертежах представлены фиг. 1 - схематично общий вид модуля полового коврика с дополнительными чистящими элементами в виде выступов на части торцевой поверхности разделительных стенок (в плане) фиг. 2 - разрез по линии А-А модуля полового коврика по фиг. 1 фиг. 3 - схематично общий вид модуля полового коврика с дополнительными чистящими элементами в виде стержневидных элементов (в плане). На фиг. 1 изображен модуль 1 полового коврика ячеистой структуры с дополнительными чистящими элементами в виде выступов на части торцевой поверхности разделительных стенок. Ячейки 2 образованы разделительными стенками 3 дугообразной формы. Одна из сторон 4 модуля 1 выполнена волнообразной. При этом каждый участок 5 волнообразной стороны 4, выполненный в виде гребня волны, снабжен замковым элементом 6 грибообразной формы. На противолежащей прямолинейной стороне 7, на соответствующем участку 5 участке 8 выполнены сквозные отверстия, представляющие собой замковые окна 9 (более наглядно представлены на фиг. 2). Замковый элемент 6 содержит основание 10 и головку 11. На торцевой стороне 12 (фиг. 2) выполнены выступы 13, которые ориентированы вдоль контуров 14, образующих ячейки 2. Количество и размер выступов 13 могут быть выбраны из достаточно большого диапазона значений и не являются существенными в рамках данной полезной модели. Форма выступов 13 определяется формой участка разделительной стенки 3, на котором они выполнены, причем их толщинане превышает 95 от толщиныразделительной стенки 3. В изображенном на фиг. 1 и фиг. 2 варианте реализации выступы 13 имеют прямоугольный профиль. На фиг. 2 более наглядно изображены замковые окна 9 замкового соединения, предназначенные для приема и фиксации грибовидных замковых элементов 6 смежного модуля 1. Размеры и форма отверстия в общем случае выбирают таким образом, чтобы обеспечить достаточно простое (с небольшим усилием) проталкивание головки 11 грибовидного замкового элемента 6 в замковое окно 9 и надежную ее фиксацию в этом замковом окне 9 от выпадения. На фиг. 3 изображен модуль 1 полового коврика ячеистой структуры с дополнительными чистящими элементами в виде стрежневидных элементов 15. 3 1038 Для получения предлагаемого модульного полового коврика берут необходимое количество описанных выше модулей 1 и располагают их таким образом, чтобы сторона,снабженная замковыми элементами 6, одного модуля 1 располагалась встык со стороной,снабженной замковыми окнами 9, смежного модуля 1. Форма и размеры головки 11 и основания 10 замкового элемента 6, а также размеры замкового окна 9 выбирают в зависимости от толщины и высоты разделительной стенки 3 таким образом, чтобы обеспечить оптимальный с точки зрения затрачиваемых усилий и достигаемой надежности замкового соединения режим сборки полового покрытия любой формы и размера невозможность самопроизвольного рассоединения элементов замкового соединения в процессе эксплуатации долговечность элементов замкового соединения, в частности исключение возможности разрыва замкового элемента 6 в области его основания 10, как во время сборки, так и в процессе эксплуатации. При проталкивании каждого из замковых элементов 6 одного модуля 1 в соответствующее ему замковое окно 9 смежного модуля 1 получают надежное соединение. При этом можно получить модульный половой коврик различных размеров и конфигурации без потери гибкости конструкции в целом. Правильный подбор соотношений между размерами разделительных стенок 3, основания 10 и головки 11 замкового элемента 6 исключают повреждение замкового элемента при сборке коврика и в процессе его эксплуатации под воздействием разнонаправленных механических сил, что значительно повышает надежность и долговечность коврика при любых условиях использования. Выступы 13 или стержневидные элементы 15, ориентированные вдоль контуров 14,образующих ячейки 2, формируют шероховатую упругоэластичную поверхность предлагаемого модульного коврика, что способствует как увеличению эффективности очистки подошвы обуви, так и улучшению антискользящих свойств, в тех случаях, когда это является принципиально важным, например при очистке грязи или мокрого снега. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
