Модуль в виде клетки для кроликов

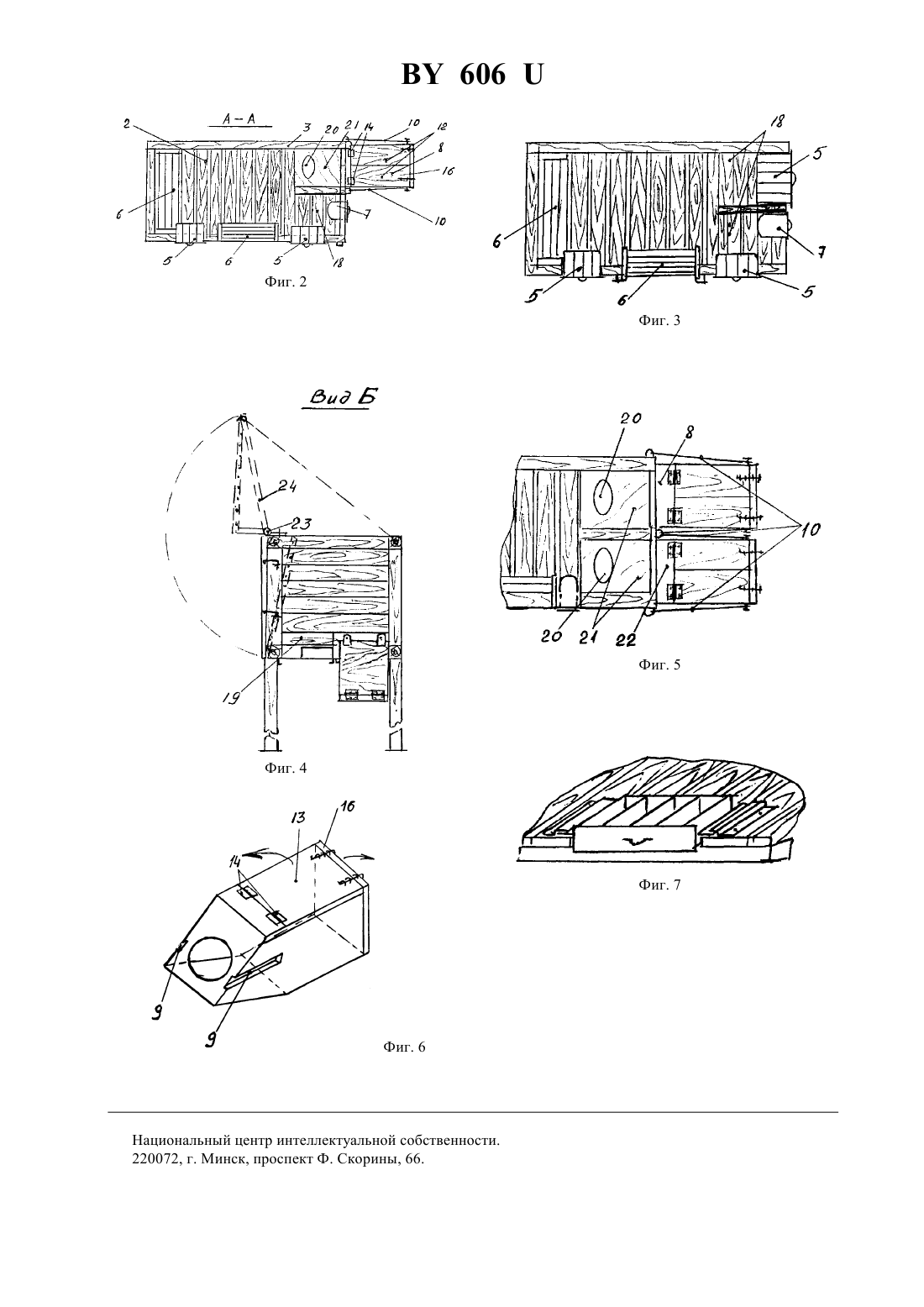

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОДУЛЬ В ВИДЕ КЛЕТКИ ДЛЯ КРОЛИКОВ(57) 1. Модуль в виде клетки для кроликов, содержащий объем со средствами для проникновения в него, кормушки и ясли для различных кормов, выгульным и гнездовыми отделениями, отличающийся тем, что средство для проникновения во внутрь выполнено в виде передней откидной стенки, несущей ясли, а гнездовое отделение съемное, частично введено в клетку, с возможностью установки, при необходимости, второго такого же отделения, при этом каждое из них выполнено с откидными вертикальной торцевой стенкой и крышкой и лазом, изготовленным в верхней наклонной торцевой стенке, что приближает содержание животных (кроликов) к естественным условиям. 2. Модуль в виде клетки по п. 1, отличающийся тем, что в яслях для грубых кормов, находящихся внутри объема клетки, прутья решетки расположены горизонтально, а в кормушках для концентрированных кормов имеются перегородки. 3. Модуль в виде клетки по п. 1, отличающийся тем, что ясли, расположенные по передней откидной стенке, выполнены съемными для удобства краткосрочного обслуживания и наблюдения. Фиг. 1 Полезная модель относится к области пушного звероводства, преимущественно к кролиководству как любительскому, так и промышленному, и предназначена для содержания и разведения кроликов (пушных зверей) любого пола и возраста, а также маток до и после окрола на весь период подсосного содержания мо 606 лодняка и для их племенного развития и откорма. Данная клетка сконструирована с возможностью блокировки в батареи как по вертикали, так и по горизонтали. Известны клеточные батареи 1 для содержания животных в многоярусных ячейках с выдвижными кормушками, решетчатыми полами, стенками и дверками. Клетки состоят из выгульного, кормового и поильного отделений, под которыми установлены поддоны для сбора и отвода навоза в общий продольный желоб 1 и 3. Известны двухъярусные клетки 2 для содержания кроликов, состоящие из маточной и выгульной ячеек с решетчатыми полами, стенками с дверками, яслями, поилками, выдвижными кормушками и средствами для сбора и удаления навоза 2. В этой клетке кроликов после подсосного периода переводят в верхний ярус, а для откорма, с наступлением половой зрелости пересаживают в другие клетки. Кроме этого известны, для содержания кроликов, клетки прямоугольной формы, которые могут быть спарены (журнал Хозяин 8, 1999, стр. 19). Каждая такая клетка состоит из выгульного пространства с решетчатым полом, стенками, дверкой, яслями и поилкой, средствами для удаления отходов (мочи и кала). Внутрь этой клетки вставляют на время окрола и после окрольного периода гнездовое отделение в виде коробки, в форме параллелепипеда, с лазом в торцевой части. Конфигурация указанного гнездового отделения и его размещение в клетке неудобны в обслуживании и эксплуатации, далеки от естественных (природных) условий, занимают до 30 выгульной площади 3 и 4. Предлагаемая модель приближает содержание животных к естественным условиям, в компактном блоке(состоящем из нескольких клеток), соответствующем простоте изготовления и компоновке. Это повышает эксплуатационные, экономические и технологические свойства при выращивании кроликов различного возраста и пола как скороспелого и плодовитого животного (беременность - 30 дней, половая зрелость через 3 месяца, наиболее целесообразное содержание и откорм до 3,5-4 месяцев, так как дальнейшее содержание увеличивает расход кормов на 1 кг привеса по геометрической прогрессии). Предлагаемая модель обеспечивает своей конструкцией приближение к норам, в которых кролики и другие пушные животные (нутрии, ондатры) находятся в естественных условиях. Это достигается путем подсоединения к клетке одного или, при необходимости, двух гнездовых отделений. Каждое из указанных гнездовых отделений снабжено лазом в наклонной верхней торцевой стенке, вставленной в модуль. При этом выгульное отделение в размерах уменьшается незначительно (на 8-10 ). Гнездовое отделение может быть утеплено внутри, например, паралоном и имеет подъемную верхнюю и откидную вертикальную торцевую стенку, расположенную вне модуля, которое в раскрытом положении позволяет производить ветеринарный осмотр родившихся крольчат как после окрола, так и в период их гнездового содержания. Через 20-25 дней после окрола гнездовые отделения отсоединяют, отверстие на полу закрывают приспособленными щитками, а на боковой стенке устанавливают дополнительную кормушку, так как для подрастающего молодняка в количестве 8-10, иногда и более голов в одном окроле в подсосный период необходимо достаточно корма для получения развитого молодняка, который, как указанно выше, отсаживается от маток в 30-45-дневном возрасте. При отсадке молодняка поднимают переднюю стенку, установленную на завесах. Это облегчает поимку крольчихи и крольчат для осмотра и контрольного взвешивания и проведения ремонта, механической, термической (тепловой) и дезинфекционной обработки по всем частям клетки, съемным яслям и кормушкам. После проведения этих мероприятий клетка некоторое время пустует, для удаления запахов дезинфекции. Отсаживают молодняк по 3-4 кролика в аналогичные клетки и содержат до 3-месячного возраста (до половой зрелости) и затем оценивают их развитость, сортируют и рассаживают по половым признакам. В предлагаемом модуле выдвижные поилки и кормушки для концентрированных кормов закреплены и снабжены перегородками, чтобы избежать разбрасывание и затаптывание кормов. На яслях для травы и сена прутья в виде решетки расположены горизонтально, это также препятствует разбрасыванию и затаптыванию корма. Для удаления навоза (мочи и кала) имеется наклонная течка в виде металлического желоба, расположенного под решетчатым полом клетки. При группировке клеток (модуля) в двухъярусные батареи, опоры клеток, устанавливаемые на второй ярус, необходимо укорачивать. Предложенный модуль в виде клетки отличается от указанного выше тем, что передняя стенка выполнена подъемной, что облегчает проведение тщательной механической очистки, дезинфекции, а съемное гнездовое отделение не занимает выгульного пространства и приближает содержание кроликов, как и других подобных зверьков (нутрий, ондатр), к природным условиям (в норах). Конструкция гнездового отделения позволяет беспрепятственно в любое время производить осмотр, ветеринарное наблюдение, отлов и контрольное взвешивание крольчат, перекрыв лаз, чтобы не беспокоить крольчиху. В случае большого приплода (больше 8 крольчат) можно установить второе гнездовое отделение и разделить в него на 2 части приплод, а не подкидывать крольчат к другой молочной крольчихе с меньшим приплодом, так как такие возможности не всегда бывают (необходимо добиться, чтобы в одном гнезде было не более 8 крольчат, т.е. равнялось числу сосков у крольчихи, иначе слабые останутся некормленными и могут погибнуть). Расположение яслей внутри клетки позволяет их беспрепятственно собирать в блоки из двух и четырех клеток, установленных на подставках 606 Передняя стенка кроме того, что она может полностью подниматься на завесах, снабжена съемными яслями и может выполнять функцию дверей для кратковременного контроля содержащихся кроликов и уборки образовавшихся загрязнений. На фиг. 1 - показана клетка, общий вид. На фиг. 2 - сечение А-А с установленным гнездовым отделением. На фиг. 3 - сечение А-А без гнездового отделения. На фиг. 4 - вид клетки сбоку по стрелке Б со стороны установки гнездового отделения. На фиг. 5 - вырыв участка клетки на сечении вида сверху с установкой двух гнездовых отделений. На фиг. 6 - аксометрический чертеж гнездового отделения. На фиг. 7 - установка кормушки. Модель модуля в виде клетки 1 в форме параллелепипеда содержит решетчатый пол 2 (фиг. 2), стенки 3, крышу 4, кормушки 5 для концентрированных кормов и ясли 6 для травы и сена, поилки 7. Гнездовое отделение 8 на пазах 9 (фиг. 6) и тягах 10 крепится к клетке 1, а ясли 6 и кормушки 5 выполнены внутрь клетки, что позволяет собирать их в блоки (на чертеже не показаны) из двух и четырех клеток, установленных на подставках (ножка) 11 различной высоты. В гнездовом отделении часть верхней крышки 13 на завесах 14 поднимается вверх, занимая положение 15, а торцевая вертикальная стенка 16 на завесах может занимать горизонтальное положение 17, позволяя удобно производить осмотр новорожденных крольчат, не вынимая их из гнезда. Часть пола 18 (фиг. 2 и 3) и боковой торцевой стенки 19 (фиг. 4) клетки является съемной для установки гнездового отделения 8. Проникновение в гнездовое отделение 8 происходит через лаз 20, расположенный в верхней наклонной 21 (фиг. 2 и 5) торцевой стенке, находящейся в клетке. При больших окролах имеется возможность параллельно установить еще одно гнездовое отделение 22(фиг. 5) и произвести разделение приплода поровну, а не искать вторую молочную крольчиху. Эксплуатация клетки осуществляется в таком технологическом порядке за 5-6 дней до окрола к клетке подсоединяют гнездовое отделение, в котором крольчиха устраивает гнездо для окрола, натаскивая в него сено из кормушек и пух, надерганный из груди. После окончания гнездового периода (20-25 дней), когда крольчата сами вылезут из гнезда, гнездовые отделения отсоединяют от клетки и отправляют для очистки, ремонта, дезинфекции и подготовки их для следующего окрола. Отверстия, образовавшиеся в клетке, закрывают. Продолжающийся подсосный период крольчата находятся с крольчихой. По окончании этого периода (через 30-45 дней) крольчат отсаживают в отдельную аналогичную клетку по 3-4 кролика в каждой, группируя их желательно по половому признаку. Этот период длится до трех месяцев - до начала половой зрелости крольчат. Трехмесячный молодняк подвергают контрольному взвешиванию и осмотру, выбраковке, повторной проверке половых признаков и рассаживают обязательно по 2-3 однополых кролика в такие же клетки для дальнейшего откорма или формирования племенного стада. В возрасте 5-6 месяцев молодых крольчих пускают к кролям (самцам-производителям), после чего помещают в отдельные клетки и на 25-26-й день к этой клетке подсоединяют гнездовое отделение, чтобы крольчиха готовила место (гнездо) для ожидаемого потомства, появляющегося на 28-33 день беременности. Процесс выращивания крольчат повторяется (описан выше). После каждой отсадки или пересадки кроликов клетки, в которых они содержались, подвергаются механической очистке, термической обработке, дезинфекции, подготавливая к новому их использованию, и поэтому подъем передней стенки на завесах в вертикальное положение очень облегчает эти работы и проведение ремонта, если он требуется. Предложенный модуль для содержания и разведения кроликов или другого пушного звероводства более полно отвечает технологическим требованиям, так как простота конструкции доступна в изготовлении, в эксплуатационном и экономическом отношении имеет значительные преимущества в сравнении с известными аналогичными решениями и может быть представлена как универсальный модуль для содержания кроликов как в любительском, так и промышленном кролиководстве, с возможностью блокировки в батареи, и решении вопросов рассадки кроликов при больших окролах. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
