Инструмент для очистки поверхностей изделий

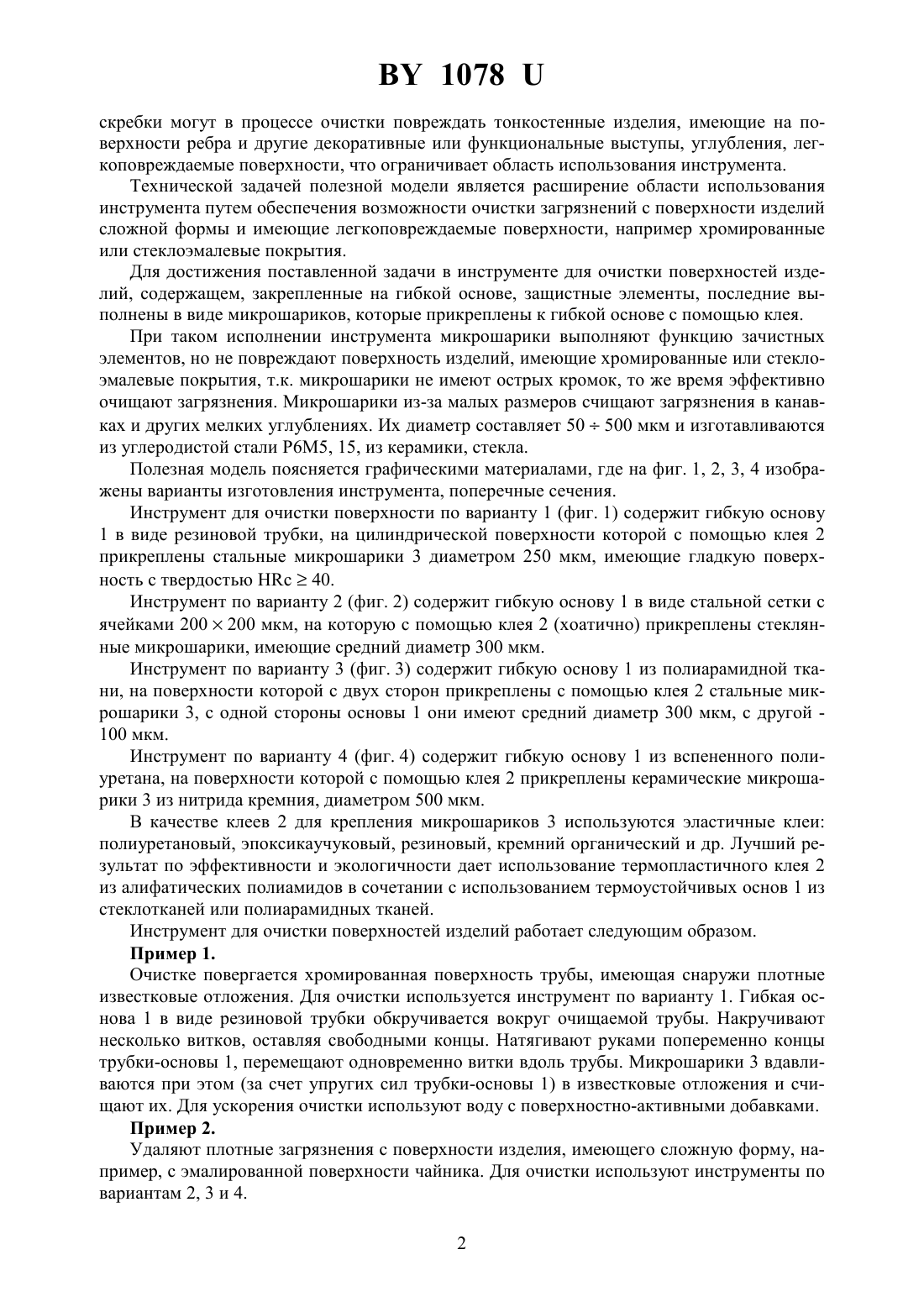

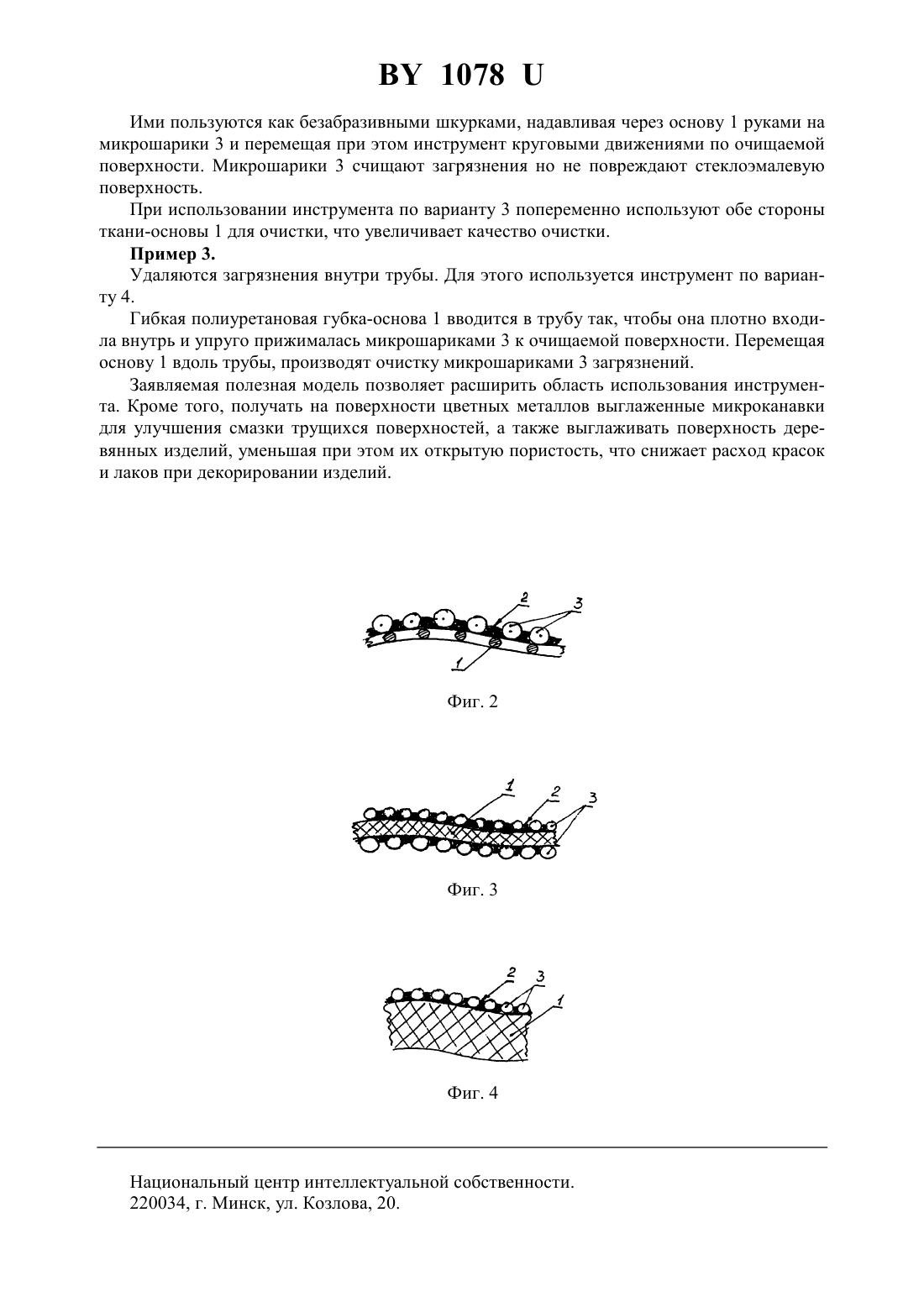

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ ОЧИСТКИ ПОВЕРХНОСТЕЙ ИЗДЕЛИЙ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Бакаев Александр Григорьевич Кузей Анатолий Михайлович Мачнев Вячеслав Петрович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Инструмент для очистки поверхностей изделий, содержащий закрепленные на гибкой основе зачистные элементы, отличающийся тем, что зачистные элементы выполнены в виде микрошариков, которые прикреплены к гибкой основе с помощью клея. Фиг. 1 Полезная модель относится к технике очистки загрязненных изделий, преимущественно имеющих стеклоэмалевые или хромированные покрытия. Известен инструмент для очистки поверхностей изделий, содержащий корпус, в котором закреплены щеточно-ворсяные пучки 1. Недостатком этого инструмента является его низкая эффективность при очистке смоляных и других высокоплотных загрязнений, имеющих высокую адгезию к поверхности. Наиболее близким к заявляемому техническому решению является инструмент для очистки поверхностей изделий от загрязнений, содержащий закрепленные на гибкой связке (основе) зачистные элементы в виде дисков 2. Этот инструмент не обеспечивает качественную очистку загрязнений с поверхностей изделий, имеющих сложную форму и малые радиусы кривизны. Кроме того, дисковые 1078 скребки могут в процессе очистки повреждать тонкостенные изделия, имеющие на поверхности ребра и другие декоративные или функциональные выступы, углубления, легкоповреждаемые поверхности, что ограничивает область использования инструмента. Технической задачей полезной модели является расширение области использования инструмента путем обеспечения возможности очистки загрязнений с поверхности изделий сложной формы и имеющие легкоповреждаемые поверхности, например хромированные или стеклоэмалевые покрытия. Для достижения поставленной задачи в инструменте для очистки поверхностей изделий, содержащем, закрепленные на гибкой основе, защистные элементы, последние выполнены в виде микрошариков, которые прикреплены к гибкой основе с помощью клея. При таком исполнении инструмента микрошарики выполняют функцию зачистных элементов, но не повреждают поверхность изделий, имеющие хромированные или стеклоэмалевые покрытия, т.к. микрошарики не имеют острых кромок, то же время эффективно очищают загрязнения. Микрошарики из-за малых размеров счищают загрязнения в канавках и других мелких углублениях. Их диаметр составляет 50500 мкм и изготавливаются из углеродистой стали Р 6 М 5, 15, из керамики, стекла. Полезная модель поясняется графическими материалами, где на фиг. 1, 2, 3, 4 изображены варианты изготовления инструмента, поперечные сечения. Инструмент для очистки поверхности по варианту 1 (фиг. 1) содержит гибкую основу 1 в виде резиновой трубки, на цилиндрической поверхности которой с помощью клея 2 прикреплены стальные микрошарики 3 диаметром 250 мкм, имеющие гладкую поверхность с твердостью 40. Инструмент по варианту 2 (фиг. 2) содержит гибкую основу 1 в виде стальной сетки с ячейками 200200 мкм, на которую с помощью клея 2 (хоатично) прикреплены стеклянные микрошарики, имеющие средний диаметр 300 мкм. Инструмент по варианту 3 (фиг. 3) содержит гибкую основу 1 из полиарамидной ткани, на поверхности которой с двух сторон прикреплены с помощью клея 2 стальные микрошарики 3, с одной стороны основы 1 они имеют средний диаметр 300 мкм, с другой 100 мкм. Инструмент по варианту 4 (фиг. 4) содержит гибкую основу 1 из вспененного полиуретана, на поверхности которой с помощью клея 2 прикреплены керамические микрошарики 3 из нитрида кремния, диаметром 500 мкм. В качестве клеев 2 для крепления микрошариков 3 используются эластичные клеи полиуретановый, эпоксикаучуковый, резиновый, кремний органический и др. Лучший результат по эффективности и экологичности дает использование термопластичного клея 2 из алифатических полиамидов в сочетании с использованием термоустойчивых основ 1 из стеклотканей или полиарамидных тканей. Инструмент для очистки поверхностей изделий работает следующим образом. Пример 1. Очистке повергается хромированная поверхность трубы, имеющая снаружи плотные известковые отложения. Для очистки используется инструмент по варианту 1. Гибкая основа 1 в виде резиновой трубки обкручивается вокруг очищаемой трубы. Накручивают несколько витков, оставляя свободными концы. Натягивают руками попеременно концы трубки-основы 1, перемещают одновременно витки вдоль трубы. Микрошарики 3 вдавливаются при этом (за счет упругих сил трубки-основы 1) в известковые отложения и счищают их. Для ускорения очистки используют воду с поверхностно-активными добавками. Пример 2. Удаляют плотные загрязнения с поверхности изделия, имеющего сложную форму, например, с эмалированной поверхности чайника. Для очистки используют инструменты по вариантам 2, 3 и 4. 2 1078 Ими пользуются как безабразивными шкурками, надавливая через основу 1 руками на микрошарики 3 и перемещая при этом инструмент круговыми движениями по очищаемой поверхности. Микрошарики 3 счищают загрязнения но не повреждают стеклоэмалевую поверхность. При использовании инструмента по варианту 3 попеременно используют обе стороны ткани-основы 1 для очистки, что увеличивает качество очистки. Пример 3. Удаляются загрязнения внутри трубы. Для этого используется инструмент по варианту 4. Гибкая полиуретановая губка-основа 1 вводится в трубу так, чтобы она плотно входила внутрь и упруго прижималась микрошариками 3 к очищаемой поверхности. Перемещая основу 1 вдоль трубы, производят очистку микрошариками 3 загрязнений. Заявляемая полезная модель позволяет расширить область использования инструмента. Кроме того, получать на поверхности цветных металлов выглаженные микроканавки для улучшения смазки трущихся поверхностей, а также выглаживать поверхность деревянных изделий, уменьшая при этом их открытую пористость, что снижает расход красок и лаков при декорировании изделий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
