Сосковая поилка

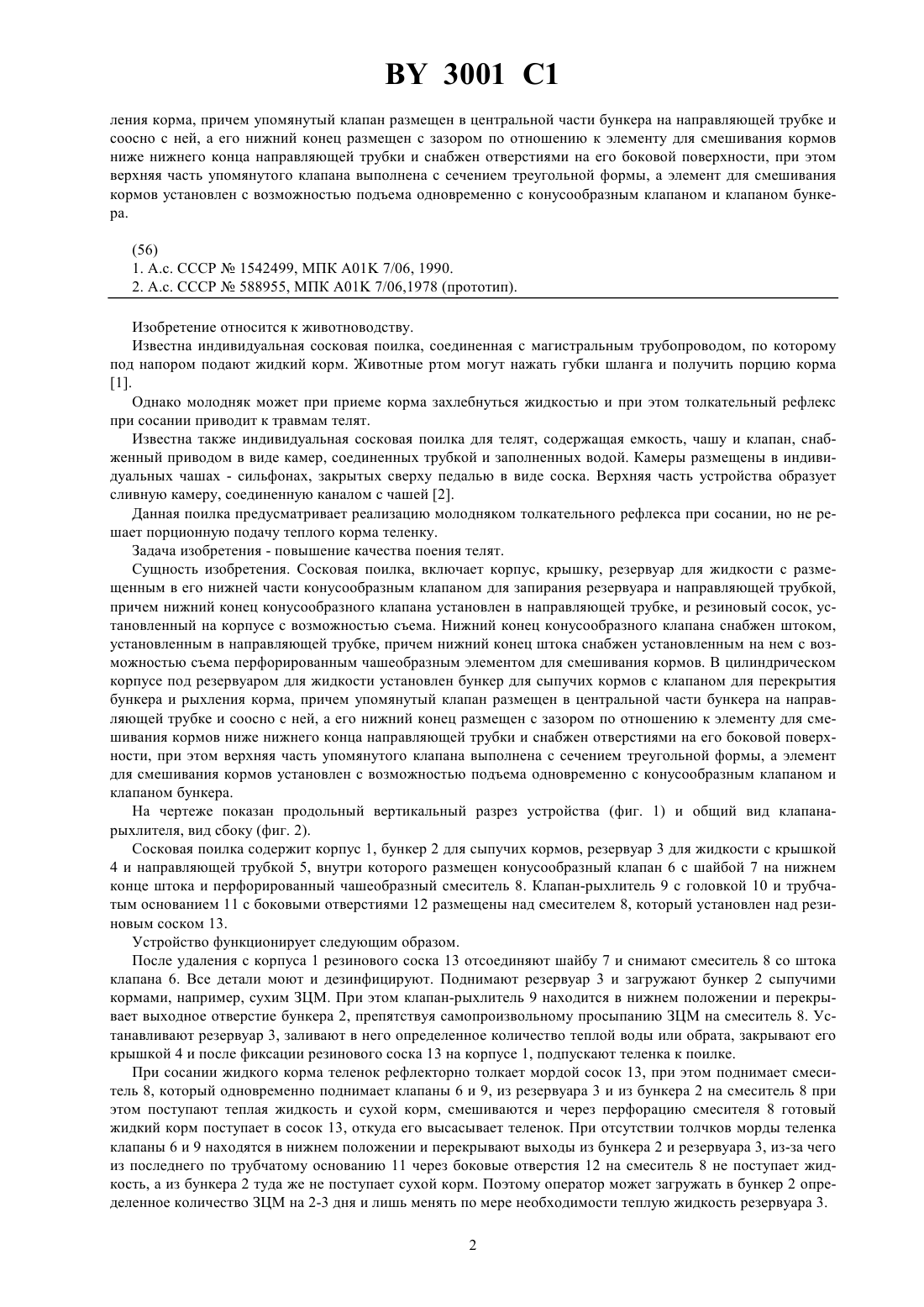

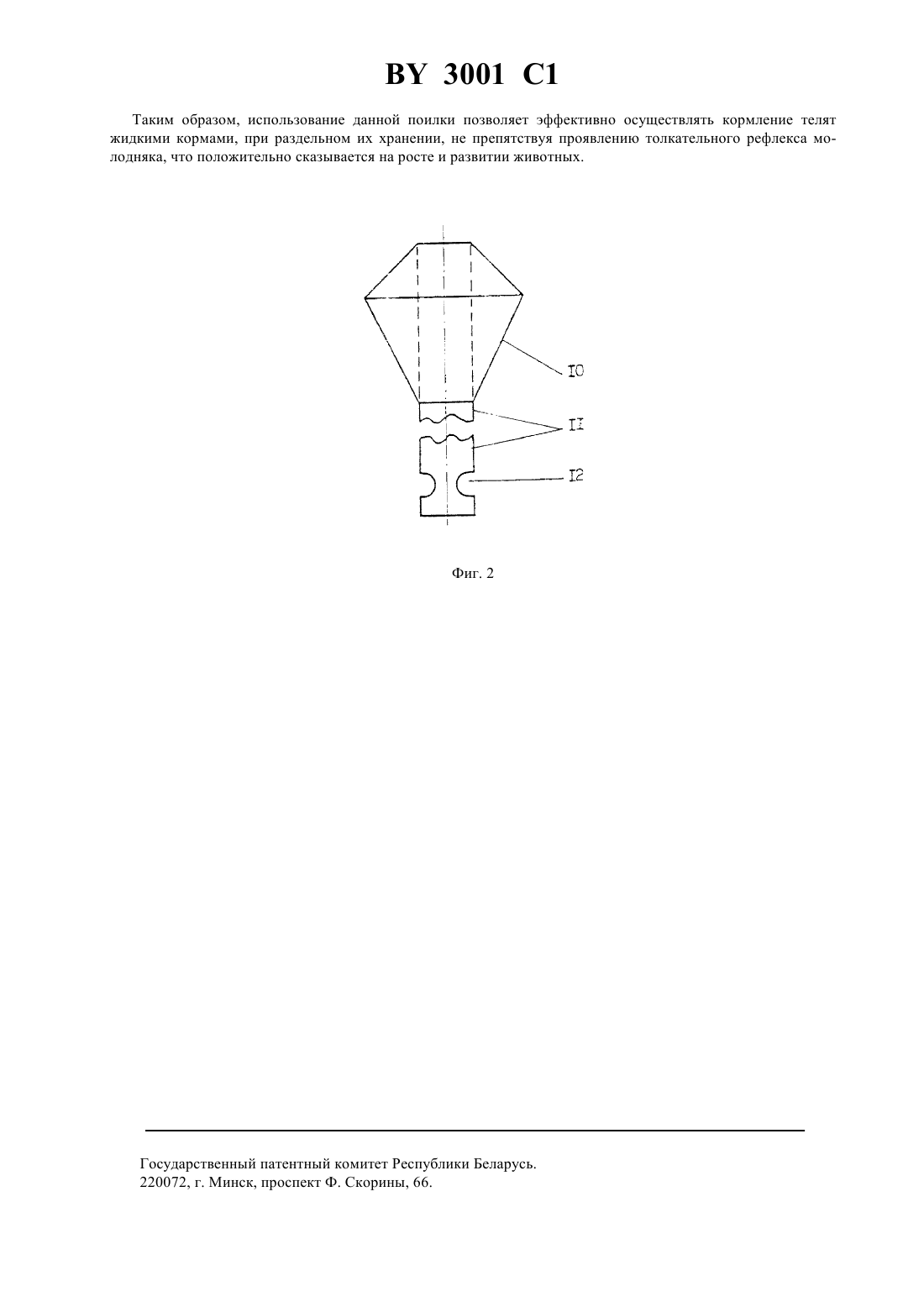

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Белорусский научноисследовательский институт животноводства(57) осковая поилка, включающая корпус, крышку, резервуар для жидкости с размещенными в его нижней части конусообразным клапаном для запирания резервуара и направляющей трубкой, причем нижний конец конусообразного клапана установлен в направляющей трубке, и резиновый сосок, установленный на корпусе с возможностью съема, отличающаяся тем, что нижний конец конусообразного клапана снабжен штоком,установленным в направляющей трубке, причем нижний конец штока снабжен установленным на нем с возможностью съема Фиг. 1 перфорированным чашеобразным элементом для смешивания кормов, а в цилиндрическом корпусе под резервуаром для жидкости установлен бункер для сыпучих кормов с клапаном для перекрытия бункера и рых 3001 1 ления корма, причем упомянутый клапан размещен в центральной части бункера на направляющей трубке и соосно с ней, а его нижний конец размещен с зазором по отношению к элементу для смешивания кормов ниже нижнего конца направляющей трубки и снабжен отверстиями на его боковой поверхности, при этом верхняя часть упомянутого клапана выполнена с сечением треугольной формы, а элемент для смешивания кормов установлен с возможностью подъема одновременно с конусообразным клапаном и клапаном бункера.(56) 1. А.с. СССР 1542499, МПК 01 7/06, 1990. 2. А.с. СССР 588955, МПК 01 7/06,1978 (прототип). Изобретение относится к животноводству. Известна индивидуальная сосковая поилка, соединенная с магистральным трубопроводом, по которому под напором подают жидкий корм. Животные ртом могут нажать губки шланга и получить порцию корма 1. Однако молодняк может при приеме корма захлебнуться жидкостью и при этом толкательный рефлекс при сосании приводит к травмам телят. Известна также индивидуальная сосковая поилка для телят, содержащая емкость, чашу и клапан, снабженный приводом в виде камер, соединенных трубкой и заполненных водой. Камеры размещены в индивидуальных чашах - сильфонах, закрытых сверху педалью в виде соска. Верхняя часть устройства образует сливную камеру, соединенную каналом с чашей 2. Данная поилка предусматривает реализацию молодняком толкательного рефлекса при сосании, но не решает порционную подачу теплого корма теленку. Задача изобретения - повышение качества поения телят. Сущность изобретения. Сосковая поилка, включает корпус, крышку, резервуар для жидкости с размещенным в его нижней части конусообразным клапаном для запирания резервуара и направляющей трубкой,причем нижний конец конусообразного клапана установлен в направляющей трубке, и резиновый сосок, установленный на корпусе с возможностью съема. Нижний конец конусообразного клапана снабжен штоком,установленным в направляющей трубке, причем нижний конец штока снабжен установленным на нем с возможностью съема перфорированным чашеобразным элементом для смешивания кормов. В цилиндрическом корпусе под резервуаром для жидкости установлен бункер для сыпучих кормов с клапаном для перекрытия бункера и рыхления корма, причем упомянутый клапан размещен в центральной части бункера на направляющей трубке и соосно с ней, а его нижний конец размещен с зазором по отношению к элементу для смешивания кормов ниже нижнего конца направляющей трубки и снабжен отверстиями на его боковой поверхности, при этом верхняя часть упомянутого клапана выполнена с сечением треугольной формы, а элемент для смешивания кормов установлен с возможностью подъема одновременно с конусообразным клапаном и клапаном бункера. На чертеже показан продольный вертикальный разрез устройства (фиг. 1) и общий вид клапанарыхлителя, вид сбоку (фиг. 2). Сосковая поилка содержит корпус 1, бункер 2 для сыпучих кормов, резервуар 3 для жидкости с крышкой 4 и направляющей трубкой 5, внутри которого размещен конусообразный клапан 6 с шайбой 7 на нижнем конце штока и перфорированный чашеобразный смеситель 8. Клапан-рыхлитель 9 с головкой 10 и трубчатым основанием 11 с боковыми отверстиями 12 размещены над смесителем 8, который установлен над резиновым соском 13. Устройство функционирует следующим образом. После удаления с корпуса 1 резинового соска 13 отсоединяют шайбу 7 и снимают смеситель 8 со штока клапана 6. Все детали моют и дезинфицируют. Поднимают резервуар 3 и загружают бункер 2 сыпучими кормами, например, сухим ЗЦМ. При этом клапан-рыхлитель 9 находится в нижнем положении и перекрывает выходное отверстие бункера 2, препятствуя самопроизвольному просыпанию ЗЦМ на смеситель 8. Устанавливают резервуар 3, заливают в него определенное количество теплой воды или обрата, закрывают его крышкой 4 и после фиксации резинового соска 13 на корпусе 1, подпускают теленка к поилке. При сосании жидкого корма теленок рефлекторно толкает мордой сосок 13, при этом поднимает смеситель 8, который одновременно поднимает клапаны 6 и 9, из резервуара 3 и из бункера 2 на смеситель 8 при этом поступают теплая жидкость и сухой корм, смешиваются и через перфорацию смесителя 8 готовый жидкий корм поступает в сосок 13, откуда его высасывает теленок. При отсутствии толчков морды теленка клапаны 6 и 9 находятся в нижнем положении и перекрывают выходы из бункера 2 и резервуара 3, из-за чего из последнего по трубчатому основанию 11 через боковые отверстия 12 на смеситель 8 не поступает жидкость, а из бункера 2 туда же не поступает сухой корм. Поэтому оператор может загружать в бункер 2 определенное количество ЗЦМ на 2-3 дня и лишь менять по мере необходимости теплую жидкость резервуара 3. 2 3001 1 Таким образом, использование данной поилки позволяет эффективно осуществлять кормление телят жидкими кормами, при раздельном их хранении, не препятствуя проявлению толкательного рефлекса молодняка, что положительно сказывается на росте и развитии животных. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
