Погрузчик-смеситель-раздатчик кормов

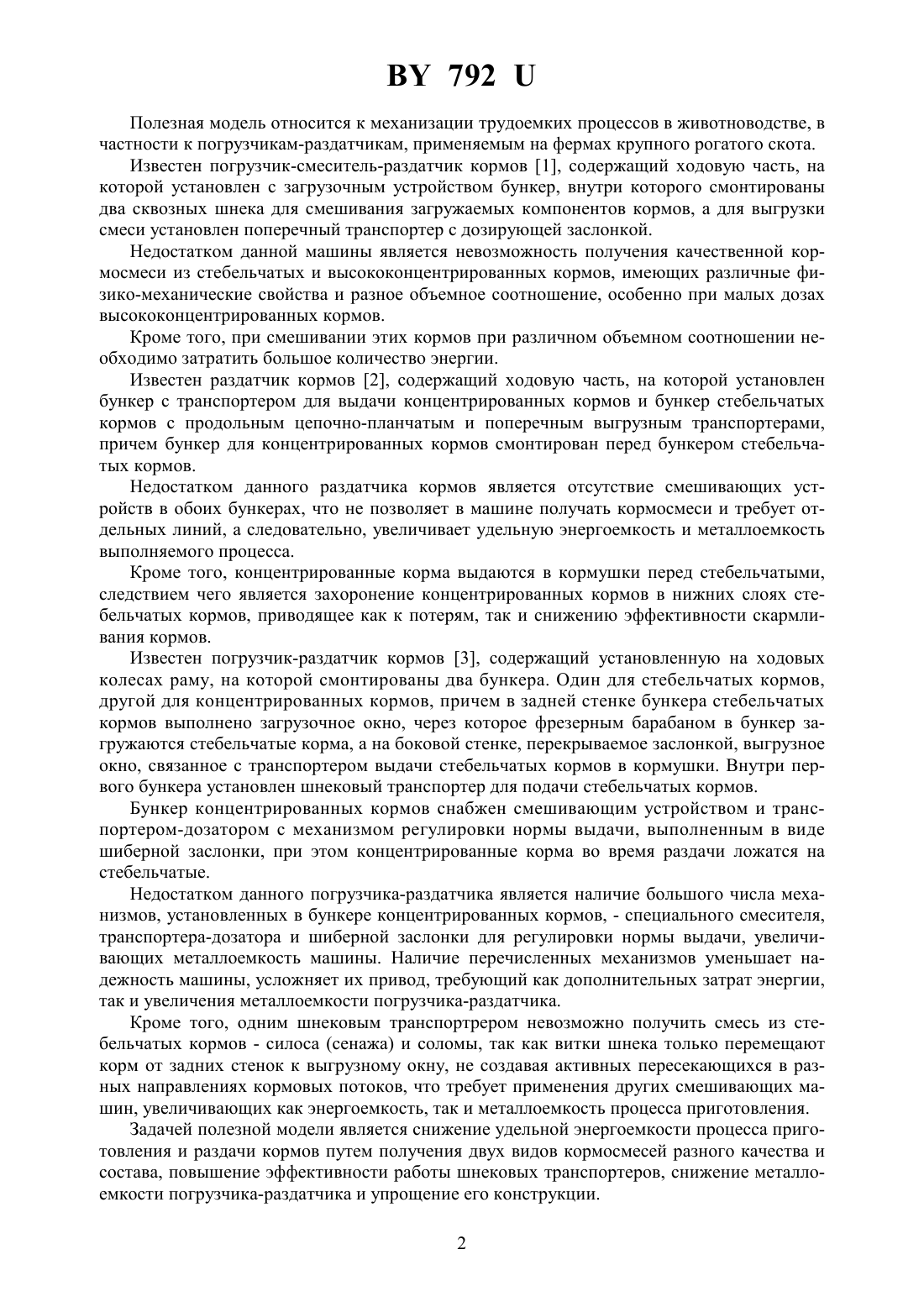

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Передня Владимир Иванович Китиков Вадим Олегович Жандаренко Олег Борисович Китун Антон Владимирович Казаченок Сергей Алексеевич Лабоцкий Иван Михайлович Осипов Евгений Александрович(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Погрузчик-смеситель-раздатчик кормов, содержащий установленный на ходовых колесах бункер с подающим и выгрузным транспортером, транспортер-дозатор, погрузочное устройство, отличающийся тем, что в бункере установлено не менее двух шнековых транспортеров и поперечная стенка, образующая две емкости - для обогатительных добавок и стебельчатых кормов, а на находящихся в их рабочих зонах шнековых транспортерах закреплены встречные навивки.(56) 1. Тракторы и сельскохозяйственные машины.8, 1996. - С. 4-6. 2. Техника для животноводства и кормопроизводства Каталог. Издание второе. - М.,1988. - С. 211. 3. Описание полезной модели к патентуПогрузчик-раздатчик кормов 275 от 1 февраля 2001 г. (прототип). 792 Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к погрузчикам-раздатчикам, применяемым на фермах крупного рогатого скота. Известен погрузчик-смеситель-раздатчик кормов 1, содержащий ходовую часть, на которой установлен с загрузочным устройством бункер, внутри которого смонтированы два сквозных шнека для смешивания загружаемых компонентов кормов, а для выгрузки смеси установлен поперечный транспортер с дозирующей заслонкой. Недостатком данной машины является невозможность получения качественной кормосмеси из стебельчатых и высококонцентрированных кормов, имеющих различные физико-механические свойства и разное объемное соотношение, особенно при малых дозах высококонцентрированных кормов. Кроме того, при смешивании этих кормов при различном объемном соотношении необходимо затратить большое количество энергии. Известен раздатчик кормов 2, содержащий ходовую часть, на которой установлен бункер с транспортером для выдачи концентрированных кормов и бункер стебельчатых кормов с продольным цепочно-планчатым и поперечным выгрузным транспортерами,причем бункер для концентрированных кормов смонтирован перед бункером стебельчатых кормов. Недостатком данного раздатчика кормов является отсутствие смешивающих устройств в обоих бункерах, что не позволяет в машине получать кормосмеси и требует отдельных линий, а следовательно, увеличивает удельную энергоемкость и металлоемкость выполняемого процесса. Кроме того, концентрированные корма выдаются в кормушки перед стебельчатыми,следствием чего является захоронение концентрированных кормов в нижних слоях стебельчатых кормов, приводящее как к потерям, так и снижению эффективности скармливания кормов. Известен погрузчик-раздатчик кормов 3, содержащий установленную на ходовых колесах раму, на которой смонтированы два бункера. Один для стебельчатых кормов,другой для концентрированных кормов, причем в задней стенке бункера стебельчатых кормов выполнено загрузочное окно, через которое фрезерным барабаном в бункер загружаются стебельчатые корма, а на боковой стенке, перекрываемое заслонкой, выгрузное окно, связанное с транспортером выдачи стебельчатых кормов в кормушки. Внутри первого бункера установлен шнековый транспортер для подачи стебельчатых кормов. Бункер концентрированных кормов снабжен смешивающим устройством и транспортером-дозатором с механизмом регулировки нормы выдачи, выполненным в виде шиберной заслонки, при этом концентрированные корма во время раздачи ложатся на стебельчатые. Недостатком данного погрузчика-раздатчика является наличие большого числа механизмов, установленных в бункере концентрированных кормов, - специального смесителя,транспортера-дозатора и шиберной заслонки для регулировки нормы выдачи, увеличивающих металлоемкость машины. Наличие перечисленных механизмов уменьшает надежность машины, усложняет их привод, требующий как дополнительных затрат энергии,так и увеличения металлоемкости погрузчика-раздатчика. Кроме того, одним шнековым транспортрером невозможно получить смесь из стебельчатых кормов - силоса (сенажа) и соломы, так как витки шнека только перемещают корм от задних стенок к выгрузному окну, не создавая активных пересекающихся в разных направлениях кормовых потоков, что требует применения других смешивающих машин, увеличивающих как энергоемкость, так и металлоемкость процесса приготовления. Задачей полезной модели является снижение удельной энергоемкости процесса приготовления и раздачи кормов путем получения двух видов кормосмесей разного качества и состава, повышение эффективности работы шнековых транспортеров, снижение металлоемкости погрузчика-раздатчика и упрощение его конструкции. 2 792 Решение поставленной задачи достигается тем, что в предлагаемом погрузчикесмесителе-раздатчике кормов, содержащем установленный на ходовых колесах бункер с подающим и выгрузным транпортером, в бункер устанавливается не менее двух шнековых транспортеров и поперечная стенка, образующая две емкости - для обогатительных добавок и стебельчатых кормов, а на находящихся в их рабочих зонах шнековых транспортерах закреплены встречные навивки для равномерного смешивания компонентов кормов. Разделение бункера поперечной стенкой позволяет образовать в одной машине две емкости - для обогатительных добавок и стебельчатых кормов, что снижает металлоемкость погрузчика-раздатчика и упрощает его конструкцию. Установка в погрузчике-смесителе-раздатчике поперечной стенки и не менее двух сквозных шнеков, на которых закреплены встречные шнековые навивки, обеспечивает получение двух видов кормосмесей разного качества и состава без применения дополнительных смешивающих устройств и приспособлений, а следовательно, и уменьшается удельная энергоемкость приготовления кормосмесей и металлоемкость выполняемых операций. Разделение бункера поперечной стенкой и установка в нем двух сквозных шнековых транспортеров обеспечивает также полное заполнение двух емкостей и бесперебойную подачу кормовых смесей в рабочие зоны соответствующих выгрузных транспортеров, в результате чего сокращается холостой ход при работе погрузчика-смесителя-раздатчика, а следовательно, снижается удельная энергоемкость выполняемого процесса. На фиг. 1 - общий вид погрузчика-смесителя-раздатчика сбоку, на фиг. 2 - вид сверху. Погрузчик-смеситель-раздатчик кормов состоит из установленного на ходовых колесах 1 бункера 2, внутри которого установлены шнековые транспортеры 3, 4 и поперчная стенка 5, образующая две емкости - для обогатительных добавок 6 и стебельчатых кормов 7. На шнековых транспортерах 3 и 4, в рабочих зонах емкостей 6 и 7, закреплены встречные шнековые навивки соответственно 8, 9, 10 и 11. Для выгрузки обогатительных добавок из емкости 6 установлен выгрузной шнек 12, соединенный с продольным подающим транспортером 13. Для выгрузки стебельных кормов из емкости 7 установлен транспортер 14. Загрузка стебельчатых кормов в емкости 7 производится фрезерным барабаном 15. Погрузчик-смеситель-раздатчик кормов работает следующим образом. Первоначально в емкость 6 бункера 2 загружаются компоненты обогатительной добавки - чистые и предварительно измельченные корнеклубнеплоды, концентраты и микродобавки. Включаются в работу шнековые транспортеры 3 и 4. Так как шнековые навивки 8 и 9 направлены к центру, то происходит их внедрение друг в друга, что обеспечивает качественное смешивание компонентов. Так как в бункере 2 установлены не менее двух шнековых транспортеров 3 и 4, то кормовые потоки пересекаются во всех трех плоскостях, что обеспечивает качественное смешивание при минимальных энергозатратах и без присутствия дополнительных смешивающих элементов, что кроме снижения энергоемкости выполняемого процесса уменьшает металлоемкость машины. При загрузке и смешивании элементов обогатительной добавки выгрузной шнек 12 отключен и его витки выполняют функцию заслонки. Это позволяет исключить потери кормов и не требует специальных запорных элементов, что упрощает конструкцию погрузчика-раздатчика и снижает его металлоемкость. Смешивание компонентов обогатительной добавки осуществляется на протяжении погрузки и движения погрузчика-смесителя-раздатчика к месту хранения стебельчатых кормов. Так как бункер 2 разделен поперечной стенкой 5, то возможно раздельно погружать в емкость 7 стебельчатые корма-силос (сенаж) и солому. Этот процесс осуществляется фрезерным барабаном 15. Смешивание кормовых компонентов осуществляется встречными шнековыми навивками 10 и 11. 3 792 Эти же шнековые транспортеры 3 и 4, перемещая корм во внутрь емкости 7, обеспечивают ее более полное заполнение. Так как при погрузке стебельчатых кормов шнековые транспортеры 3 и 4 работают, то происходит и перемешивание компонентов кормовой добавки в емкости 6. Следовательно, возможно рационально организовать процесс получения обогатительной добавки на протяжении работы погрузчика-смесителя-раздатчика и тем самым уменьшить непроизводительные потери энергии. При раздаче смеси стебельчатых кормов и обогатительной добавки в работу включаются выгрузной транспортер 14 стебельчатых кормов, выгрузной шнек обогатительных добавок 12 и продольный подающий транспортер 13. В этом случае смесь стебельчатых кормов из емкости 7 поступает на транспортер 14 и далее в кормушки животным. Постоянная подача стебельчатых кормов на транспортер 14 обеспечивается направленными навстречу друг другу витками 10 и 11, что исключает холостой ход погрузчика-раздатчика, а следовательно, снижает затраты энергии на выполнение технологического процесса. Одновременно в работу включается выгрузной шнек 12 обогатительных добавок и технологически соединенный с ним продольный транспортер 13. В этом случае подготовленная обогатительная добавка витками шнека 12 дозировано поступает на транспортер 13 и далее выгружается в кормушки. Так как длина транспортера 13 обеспечивает выгрузку обогатительной добавки в кормушки на стебельчатые корма, то исключено их захоронение в нижних слоях уже выданных кормов. Это повышает эффективность использования всех элементов рациона. Таким образом, такая конструкция погрузчика-смесителя-раздатчика позволяет приготавливать обогатительные добавки без использования смешивающих машин и специальных механизмов, обеспечивать бесперебойную выдачу их шнековыми транспортерами,приготавливать кормовую смесь из стебельчатых кормов и обеспечивать бесперебойную их подачу на выгрузной транспортер, а следовательно, приготавливать и выдавать животным два вида кормосмесей различного качества и состава одной машиной. Это позволяет уменьшить удельную энергоемкость приготовления и раздачи кормов, повысить эффективность пользования погрузчика-смесителя-раздатчика и снизить его металлоемкость за счет упрощения конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
