Свайная опора

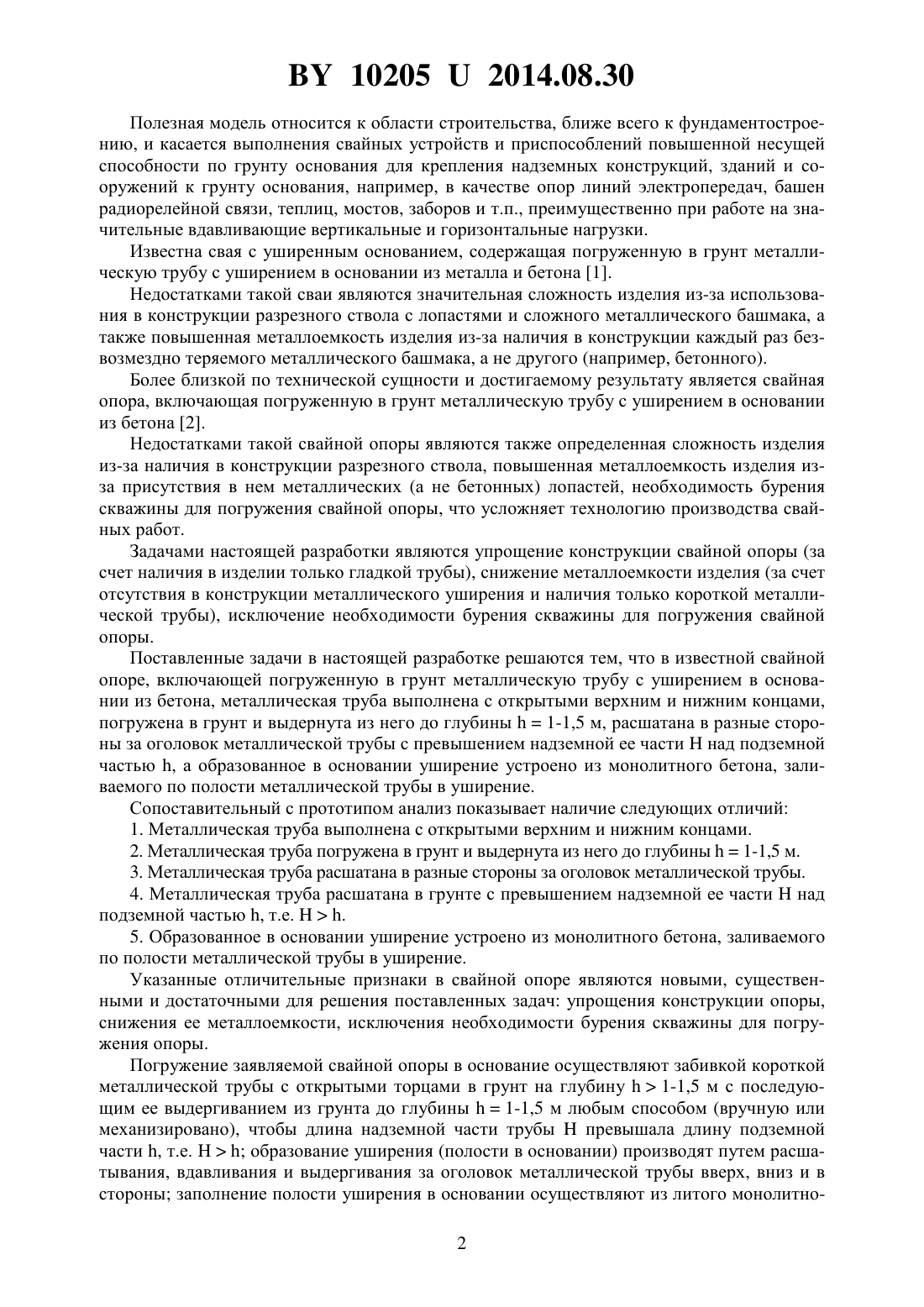

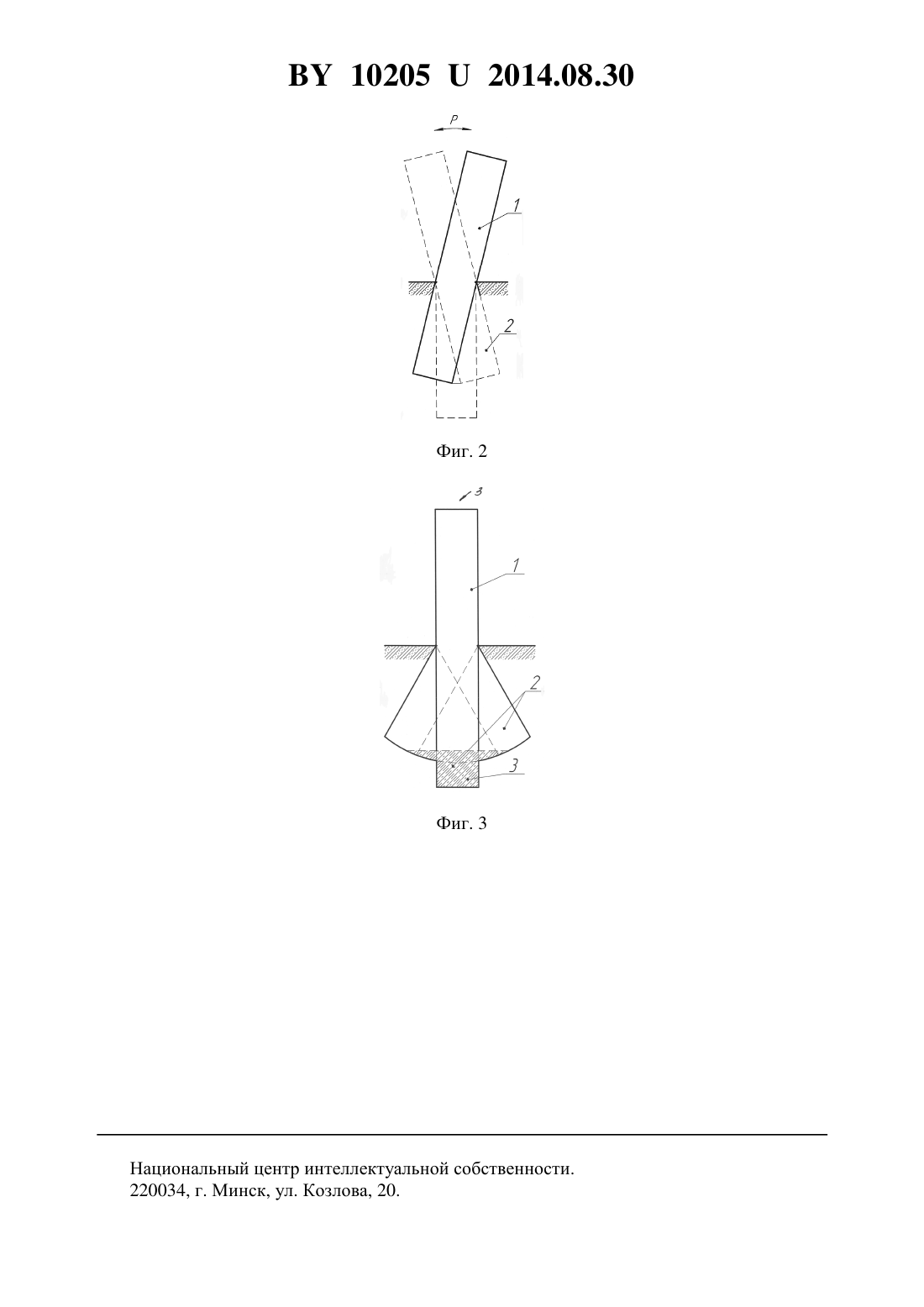

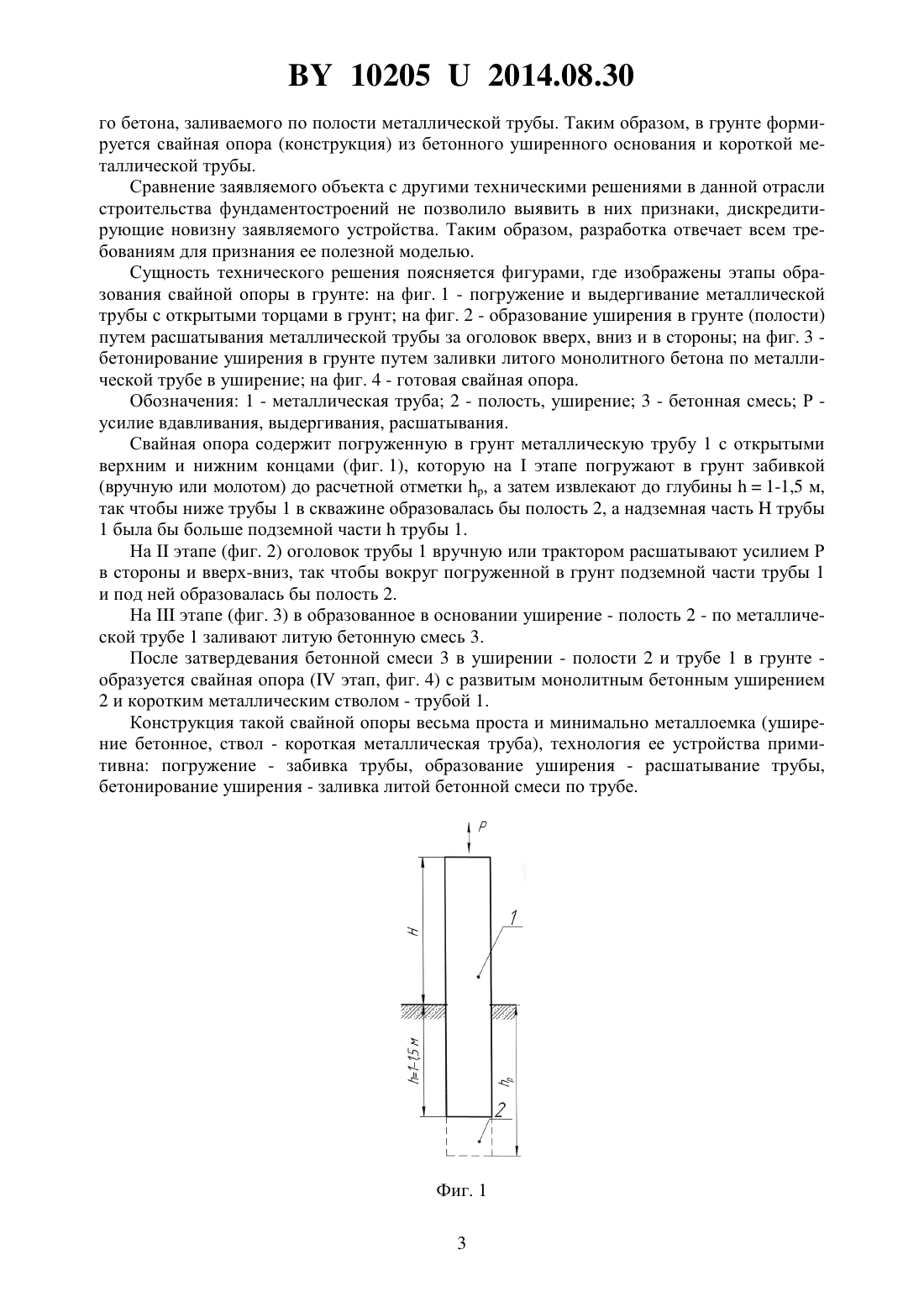

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Шляхова Екатерина Ивановна Ивасюк Петр Петрович Лешко Галина Витальевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Свайная опора, включающая погруженную в грунт металлическую трубу с уширением в основании из бетона, отличающаяся тем, что металлическая труба выполнена с открытыми верхним и нижним концами, погружена в грунт и выдернута из него до глубины 1-1,5 м, расшатана в разные стороны за оголовок металлической трубы с превышением надземной ее частинад подземной частью , а образованное в основании уширение устроено из монолитного бетона, заливаемого по полости металлической трубы в уширение.(56) 1. Патент РБ на полезную модель 6077, МПК 02 5/00, 2010 (аналог). 2. Патент РБ на полезную модель 8603, МПК 02 5/00, 2012 (прототип). 102052014.08.30 Полезная модель относится к области строительства, ближе всего к фундаментостроению, и касается выполнения свайных устройств и приспособлений повышенной несущей способности по грунту основания для крепления надземных конструкций, зданий и сооружений к грунту основания, например, в качестве опор линий электропередач, башен радиорелейной связи, теплиц, мостов, заборов и т.п., преимущественно при работе на значительные вдавливающие вертикальные и горизонтальные нагрузки. Известна свая с уширенным основанием, содержащая погруженную в грунт металлическую трубу с уширением в основании из металла и бетона 1. Недостатками такой сваи являются значительная сложность изделия из-за использования в конструкции разрезного ствола с лопастями и сложного металлического башмака, а также повышенная металлоемкость изделия из-за наличия в конструкции каждый раз безвозмездно теряемого металлического башмака, а не другого (например, бетонного). Более близкой по технической сущности и достигаемому результату является свайная опора, включающая погруженную в грунт металлическую трубу с уширением в основании из бетона 2. Недостатками такой свайной опоры являются также определенная сложность изделия из-за наличия в конструкции разрезного ствола, повышенная металлоемкость изделия изза присутствия в нем металлических (а не бетонных) лопастей, необходимость бурения скважины для погружения свайной опоры, что усложняет технологию производства свайных работ. Задачами настоящей разработки являются упрощение конструкции свайной опоры (за счет наличия в изделии только гладкой трубы), снижение металлоемкости изделия (за счет отсутствия в конструкции металлического уширения и наличия только короткой металлической трубы), исключение необходимости бурения скважины для погружения свайной опоры. Поставленные задачи в настоящей разработке решаются тем, что в известной свайной опоре, включающей погруженную в грунт металлическую трубу с уширением в основании из бетона, металлическая труба выполнена с открытыми верхним и нижним концами,погружена в грунт и выдернута из него до глубины 1-1,5 м, расшатана в разные стороны за оголовок металлической трубы с превышением надземной ее частинад подземной частью , а образованное в основании уширение устроено из монолитного бетона, заливаемого по полости металлической трубы в уширение. Сопоставительный с прототипом анализ показывает наличие следующих отличий 1. Металлическая труба выполнена с открытыми верхним и нижним концами. 2. Металлическая труба погружена в грунт и выдернута из него до глубины 1-1,5 м. 3. Металлическая труба расшатана в разные стороны за оголовок металлической трубы. 4. Металлическая труба расшатана в грунте с превышением надземной ее частинад подземной частью , т.е.. 5. Образованное в основании уширение устроено из монолитного бетона, заливаемого по полости металлической трубы в уширение. Указанные отличительные признаки в свайной опоре являются новыми, существенными и достаточными для решения поставленных задач упрощения конструкции опоры,снижения ее металлоемкости, исключения необходимости бурения скважины для погружения опоры. Погружение заявляемой свайной опоры в основание осуществляют забивкой короткой металлической трубы с открытыми торцами в грунт на глубину 1-1,5 м с последующим ее выдергиванием из грунта до глубины 1-1,5 м любым способом (вручную или механизировано), чтобы длина надземной части трубыпревышала длину подземной части , т.е.образование уширения (полости в основании) производят путем расшатывания, вдавливания и выдергивания за оголовок металлической трубы вверх, вниз и в стороны заполнение полости уширения в основании осуществляют из литого монолитно 2 102052014.08.30 го бетона, заливаемого по полости металлической трубы. Таким образом, в грунте формируется свайная опора (конструкция) из бетонного уширенного основания и короткой металлической трубы. Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства фундаментостроений не позволило выявить в них признаки, дискредитирующие новизну заявляемого устройства. Таким образом, разработка отвечает всем требованиям для признания ее полезной моделью. Сущность технического решения поясняется фигурами, где изображены этапы образования свайной опоры в грунте на фиг. 1 - погружение и выдергивание металлической трубы с открытыми торцами в грунт на фиг. 2 - образование уширения в грунте (полости) путем расшатывания металлической трубы за оголовок вверх, вниз и в стороны на фиг. 3 бетонирование уширения в грунте путем заливки литого монолитного бетона по металлической трубе в уширение на фиг. 4 - готовая свайная опора. Обозначения 1 - металлическая труба 2 - полость, уширение 3 - бетонная смесь Р усилие вдавливания, выдергивания, расшатывания. Свайная опора содержит погруженную в грунт металлическую трубу 1 с открытыми верхним и нижним концами (фиг. 1), которую наэтапе погружают в грунт забивкой(вручную или молотом) до расчетной отметки , а затем извлекают до глубины 1-1,5 м,так чтобы ниже трубы 1 в скважине образовалась бы полость 2, а надземная частьтрубы 1 была бы больше подземной частитрубы 1. Наэтапе (фиг. 2) оголовок трубы 1 вручную или трактором расшатывают усилием Р в стороны и вверх-вниз, так чтобы вокруг погруженной в грунт подземной части трубы 1 и под ней образовалась бы полость 2. Наэтапе (фиг. 3) в образованное в основании уширение - полость 2 - по металлической трубе 1 заливают литую бетонную смесь 3. После затвердевания бетонной смеси 3 в уширении - полости 2 и трубе 1 в грунте образуется свайная опора ( этап, фиг. 4) с развитым монолитным бетонным уширением 2 и коротким металлическим стволом - трубой 1. Конструкция такой свайной опоры весьма проста и минимально металлоемка (уширение бетонное, ствол - короткая металлическая труба), технология ее устройства примитивна погружение - забивка трубы, образование уширения - расшатывание трубы,бетонирование уширения - заливка литой бетонной смеси по трубе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
